以可燃气体报警器为例,分析分析MCU应该怎么选择?

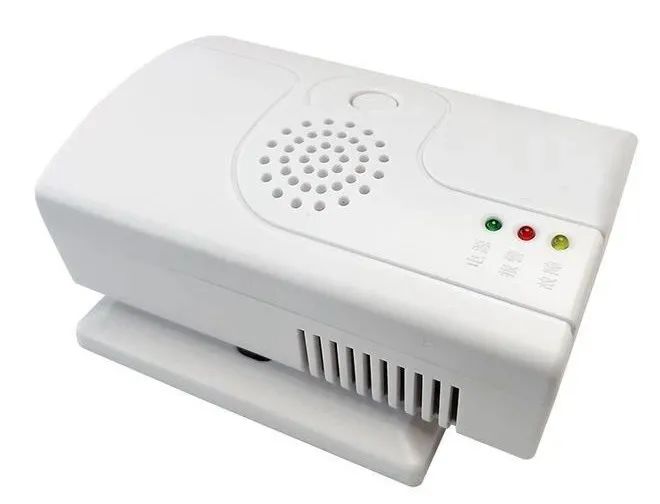

可燃气体报警器是一种用于检测空气中燃气体含量的装置。当环境中的可燃气体达到预设危险浓度时,它会自动切断燃气阀并发出警报。其工作原理为,通过高精度传感器将周围环境中的可燃气体含量转换为电信号,传输给MCU进行采集和判断。还有一些联网型报警器可通过WiFi、Cat.1或NB-IoT与后台服务器基于物联网协议进行通信,上报报警信息、工作状态、故障自检信息等。

按照检测气体的类型可以分为甲烷、一氧化碳和其他可燃气体报警器。按照使用环境,可以分为家用和工商业用。最常见的可燃气体报警器类型是家用燃气报警器。可燃气体报警器需要通过强制性产品认证,华大电子CIU32L051超低功耗系列安全MCU可以满足国标GB 15322-2019《可燃气体探测器》的有关要求

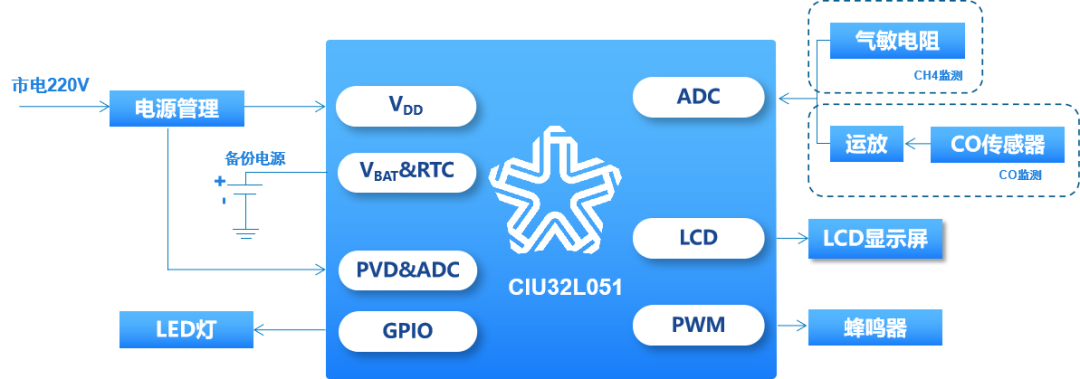

家用燃气报警器硬件原理框图如下:


华大电子CIU32L051 MCU在该方案的主要特点如下:

  • Flash和RAM容量大:64KB Flash、16KB SRAM

  • 支持VBAT备份电源模式,VBAT模式+RTC+备份寄存器低至0.95μA,降低备份电源的电池容量需求,节约电池成本

  • RTC校准精度±0.477ppm,支持闹钟、周期定时

  • 12位1Msps高精度ADC,支持14路外部通道和3路内部通道

  • 支持1.8V-5.5V宽电压工作范围,防倒灌,兼容3.3V和5V电源系统

  • 内置参考电压源VREFBUF,3.0V、2.5V、2.048V,可通过IO输出

  • LCD支持电荷泵模式,驱动能力强,VLCD升压可高于VDD且不随VDD变化,VLCD多档可配置,最高可达5.25V,即使VDD电压降低或抖动仍可保持最佳显示效果

报警器主推型号如下:

型号封装Flash/RAM尺寸包装形式MPQ
CIU32L051C8T6LQFP4864KB/16KB7x7x1.4-0.5mm托盘2500
CIU32L051K8U6QFN3264KB/16KB4x4x0.75-0.4mm卷带3000
CIU32L051E8M6SSOP2464KB/16KB8.65x3.9x1.5-0.635mm料管5000

滑动查阅

CIU32L051安全MCU:

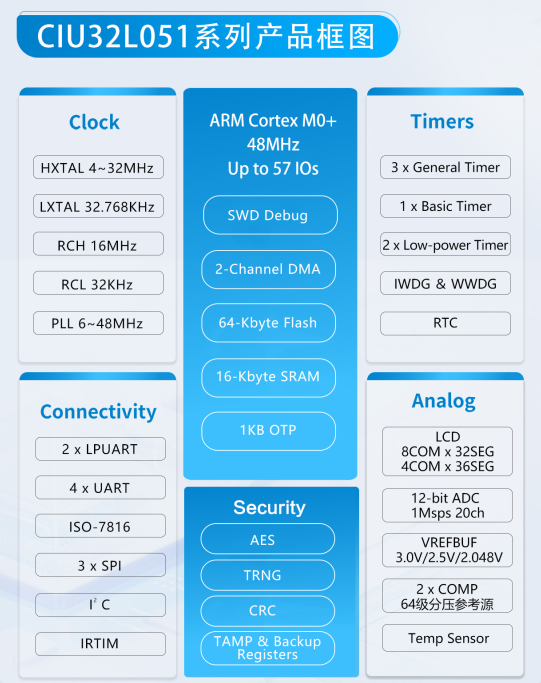

CIU32L051系列安全MCU基于ARM -32位内核,最高频率可达48MHz,64KB Flash、16KB SRAM,支持LQFP64/48、QFN32等多种封装,支持独立的备份电源供电,内部集成LCD、ADC、内部参考电压源VREFBUF、超低功耗比较器、多个LPUART /U(S)ART/I2C/SPI、RTC、多种定时器、AES算法协处理器等丰富的外设资源。


了解更多产品内容详情请关注华大电子公司官网:www.hed.com.cn,如有意向请咨询华大电子销售:李先生13926546962

关于华大电子

北京中电华大电子设计有限责任公司(简称“华大电子”)成立于2002年,是国家级高新技术企业,是专业从事安全芯片开发的集成电路设计企业。

华大电子致力于智能卡芯片、安全SE芯片和安全MCU芯片及应用解决方案开发,聚焦于金融科技、网络通讯、物联网、车联网、智能交通、智能制造等领域应用。

华大电子秉承“积极主动 追求成功”的理念,面向蓬勃发展的新一代信息技术产业,提供“芯”产品和“芯”方案,与产业界融合发展,共同成就美好“芯”未来。
