Altium Designer生成加工文件，gerber文件

gerber文件可以防止设计文件被泄露，所以才要生成gerber文件，一般有3个步骤，这个方法我打板了几十次都在使用，没得问题。第一次Gerber Files生成，第二次生成

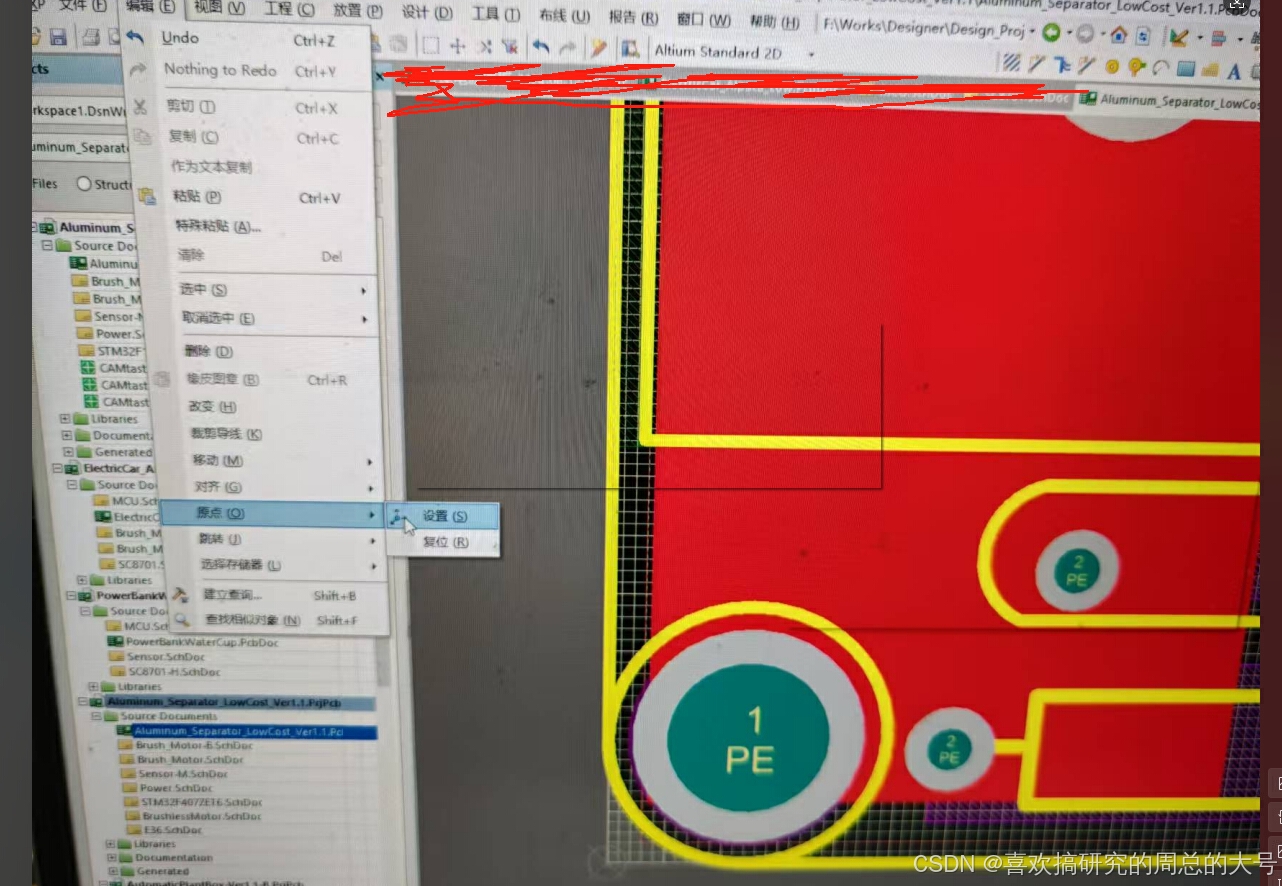

1.Edit→Origin→Set，然后将原点定在板的左下角。这个要不要也没太大关系

一。Gerber Files第一次输出

1。General设置。

用于指定输出Gerber文件中使用的单位（Units）和格式（Format）。单位可以是公制（Millimeters）和英制（Inches）；格式栏中2：3，2:4，2:5代表文件中使用的不同数据精度，其中2：3表示数据含2位整数3位小数；相应的，另外两个分别表示数据中含有4位和5位小数。设计者根据自己在设计中用到的单位精度进行选择。当然，精度越高，对PCB制造设备的要求也就越高。

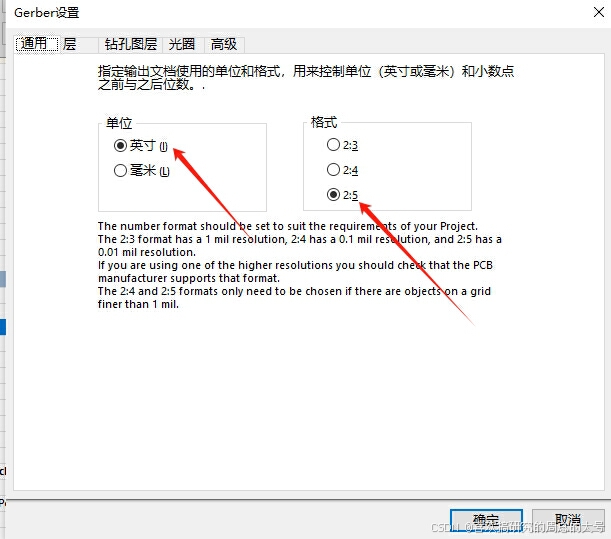

选择Units（单位）:Inches，Format（格式）：2：5；正常我们的精度要求不是很高，所以正常设置如图设置1所示。

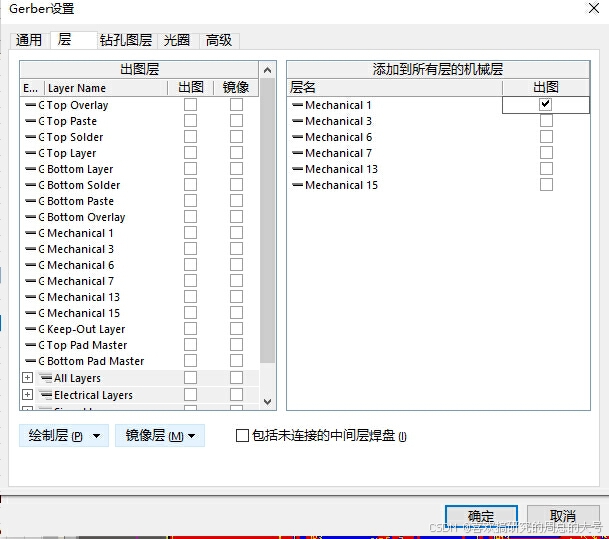

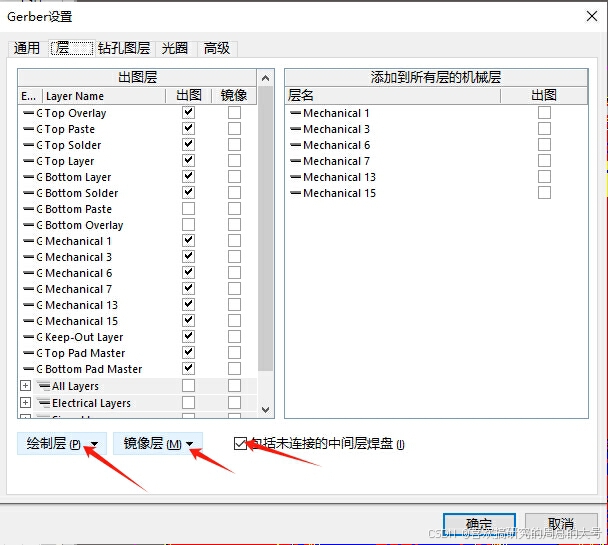

1.2。layer设置：用于生成Gerber文件的层面，如图设置2

在左侧“Plot”列表内选择要生成Gerber文件层面，如果要对某一层进行镜像，勾选相应的“Mirror”镜像选项；在右侧Mechanical列表中选择要加载到各个Gerber层的机械尺寸信息。如果勾选左侧的Mechanical 1，则在光绘文件GM1单层显示。勾选右侧的Mechanical 1则每层都会加入机械层信息，也就是边框层。包含未连接中间信号层上的焊盘“Include unconnected mid-layer pads”项被选中时，则在Gerber中绘出不与中间信号层上孤立的焊盘连接在一起。该项功能仅限于包含了中间信号层的PCB 文件输出Gerber 时使能。

1）选中Include unconnected mid-layer pads。

2）点击Mirror Layers下拉菜单 All off 可以关闭所有镜像的层。其实默认就是关闭的。

3）要检查一下，不要丢掉层，点击Plot Layers “绘制层”下拉菜单Used On 可以把使用的层选中，也可以鼠标单击Plot下的方框选择要导出的层。

4）右边机械层都不选（第二次输出）。

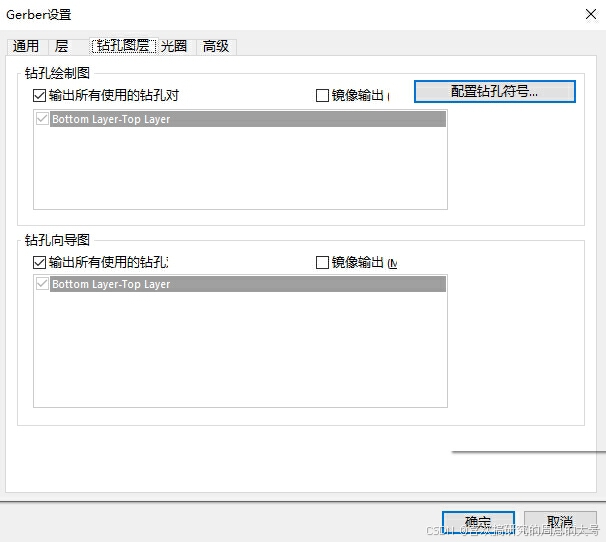

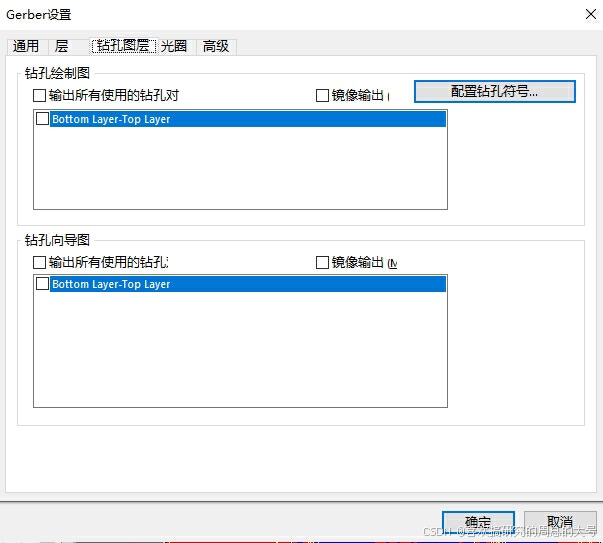

1.3。钻孔文件。如图设置3

在“Drill Drawing”保持默认设置。

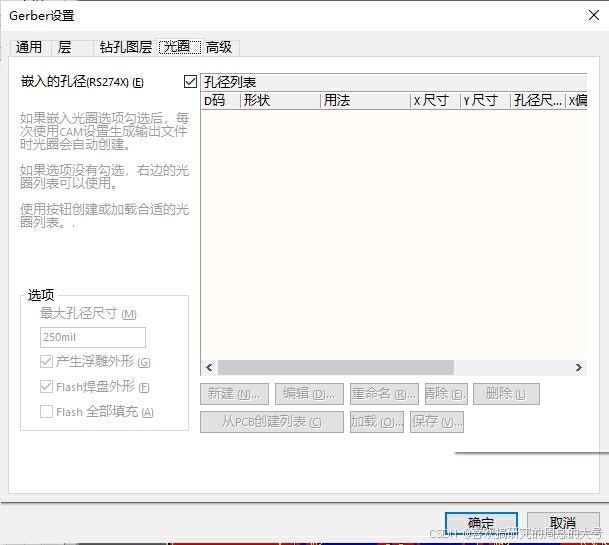

1.4。Apertures（光圈）和Advanced都采用默认方式即可。如图设置4

Apertures（光圈）：选中Embedded aperture [RS274X]“嵌入的光圈(RS274X) ” 在方格里打勾. 系统默认选中。则生成Gerber文件时自动建立光圈。如果禁止该选项，则右侧的光圈表将可以使用，设计者可以自行加载合适的光圈表。

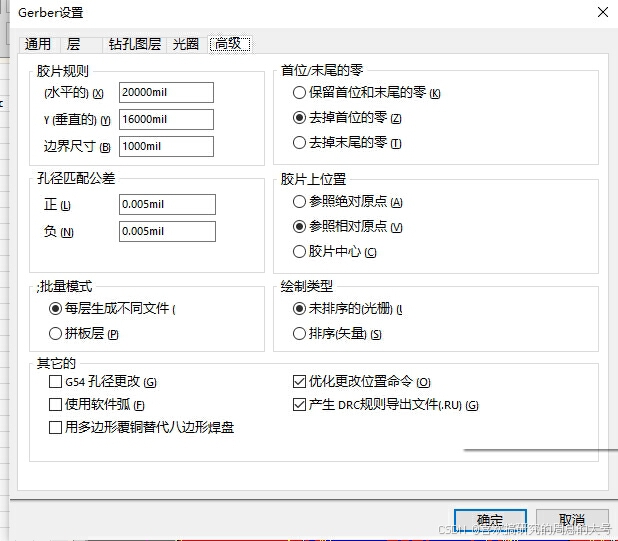

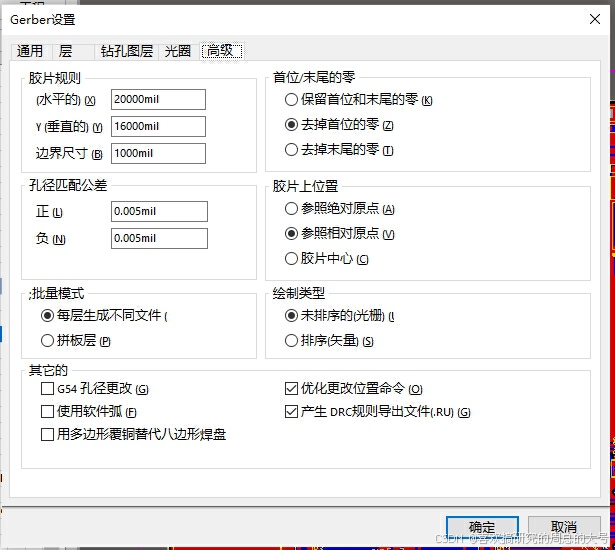

1.5。Advanced高级设置：该也设置与光绘胶片相关的各个选项。在该设置页中设置胶片尺寸及边框大小、零字符格式、光圈匹配容许误差、板层在胶片上的位置、制作文件的生成模式和绘图器类型等。如图设置5

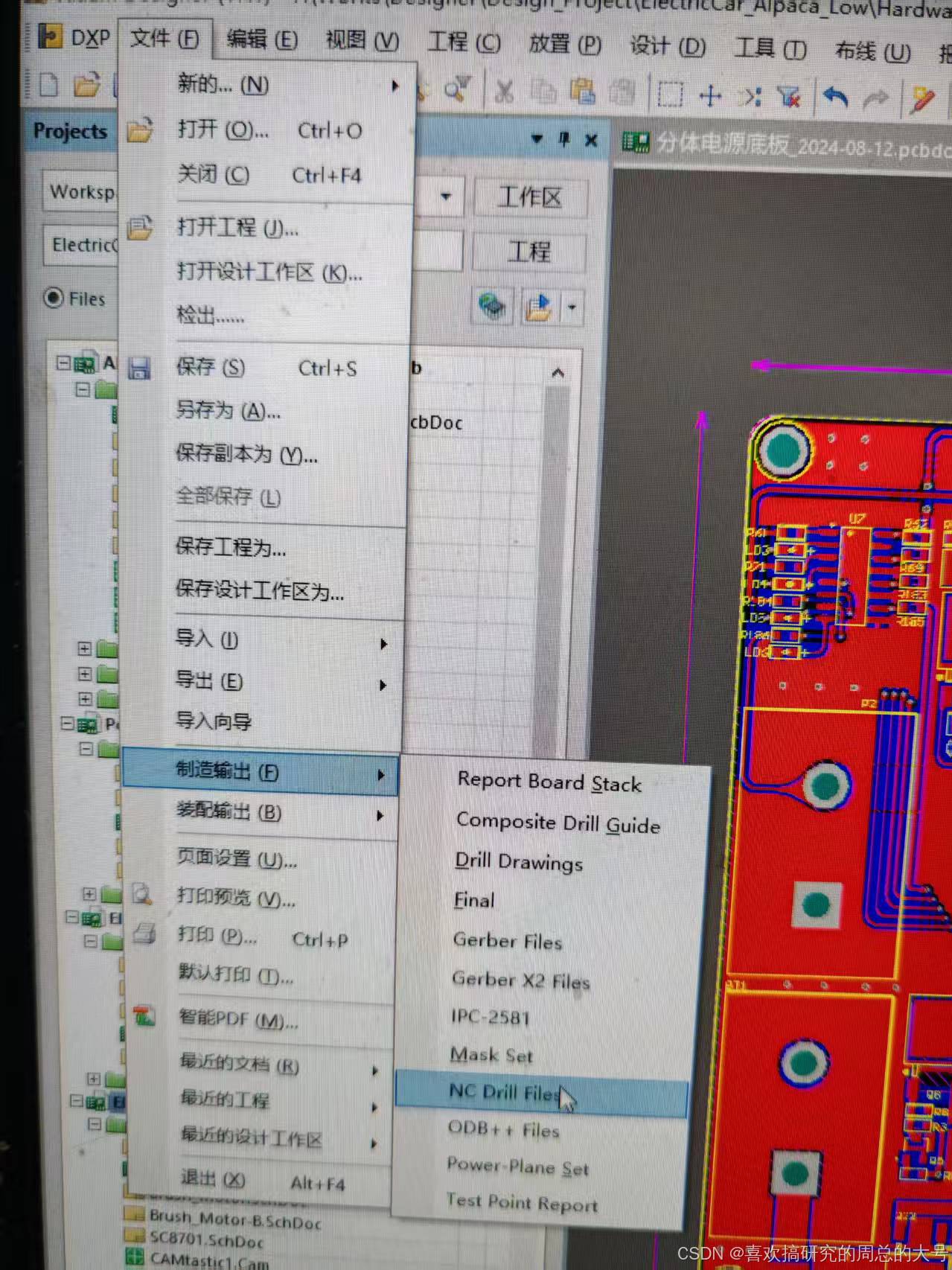

二。在PCB 的文件环境中 File→Fabrication Output → NC Drill Files。如图设置21.

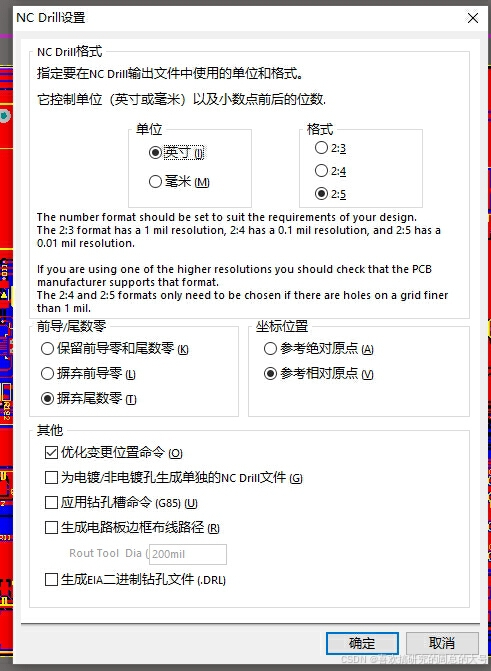

2.1。进入NC Drill Setup界面，option选项的设置要和Gerber Setup高级选项设置一致。如图设置21所示。

2.2。点击“OK”按键，在弹出来的“Import Drill Data”输入钻孔数据界面里点击“OK”按键，进行第二次输出。生成钻孔文件。

到此第二次设置完成

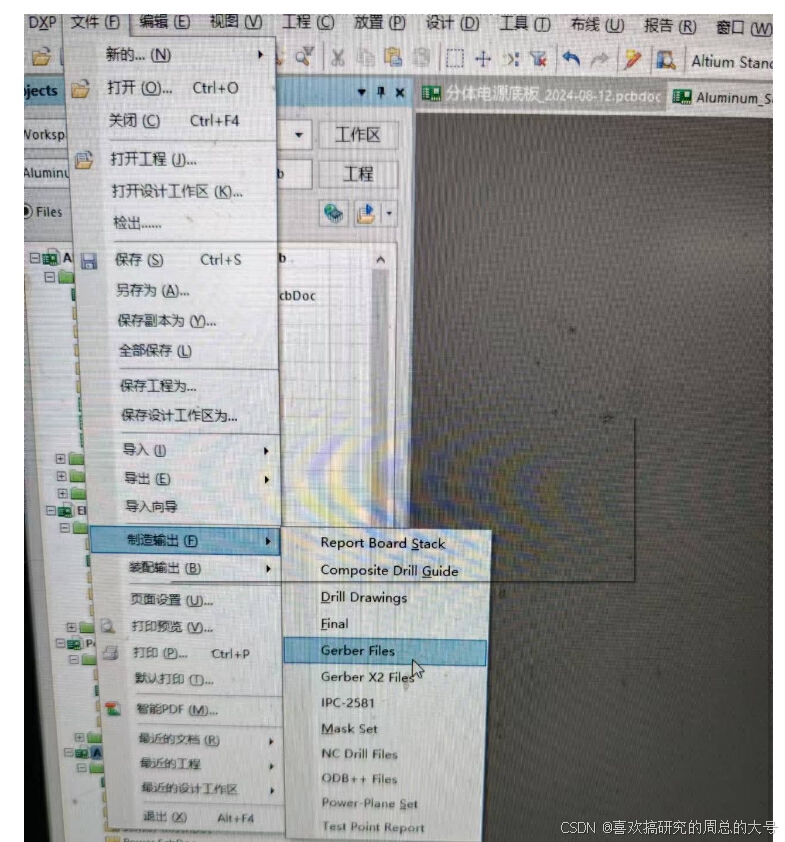

三。第三次输出，重新生成gerber文件，在PCB 的文件环境中 File→Fabrication Output → Gerber Files。

3.1。选择Units（单位）:Inches，Format（格式）：2：5；正常我们的精度要求不是很高，所以正常设置如图设置1所示。和第一次输出一致。

3.2。layer设置：用于生成Gerber文件的层面，

1）layer选项卡，取消Include unconnected mid-layer pads。

2）Mirror Layers下拉菜单 All off 可以关闭所有镜像的层。

3）点击Plot Layers “绘制层”下拉菜单All off。

4）选中板子的机械层mechanic1。

3.3。 钻孔文件Drill Drawing，选中plot all used layers pair，mirror plots不选。

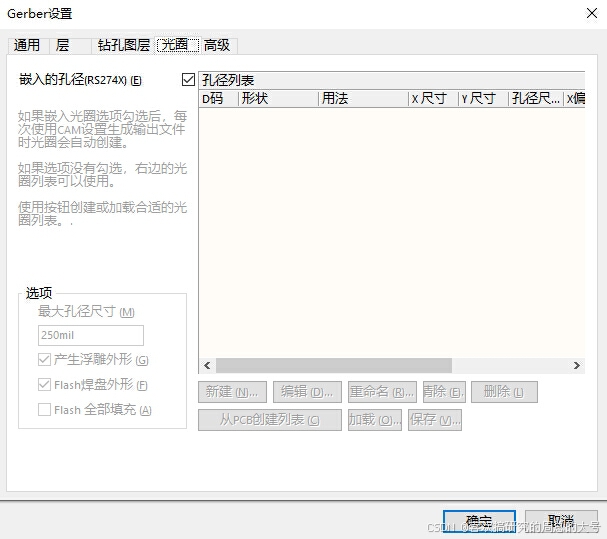

1.4。Apertures（光圈）和Advanced都采用默认方式即可。

1.5。Advanced高级设置：跟第一次一样默认设置

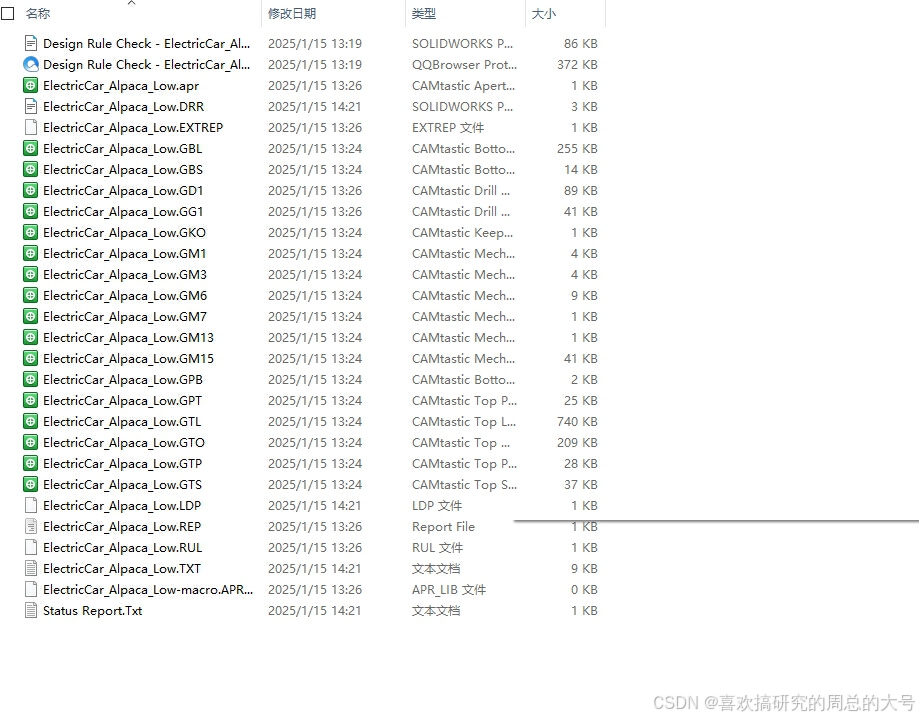

点击确定，至此生成了gerber文件，在Project Outputs XXX文件里面，就可以发给加工厂商加工。
