AD21如何生成Gerber文件

1,什么是Gerber

Gerber是板子生产打印的文件格式。
AD生产Gerber主要分三步。

2,生成各层文件

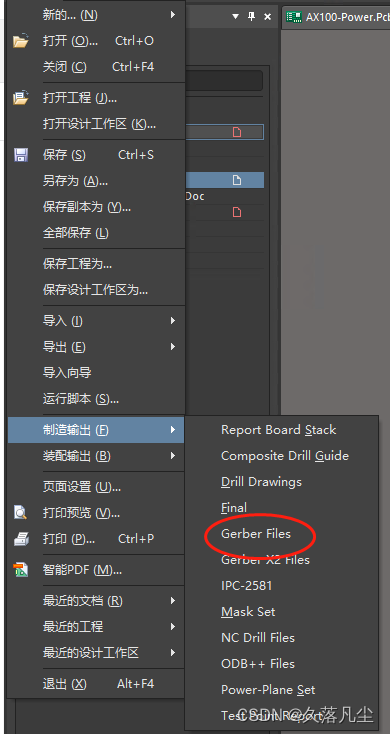

2.1 文件 -> 制造输出-> Gerber Files

在这里插入图片描述

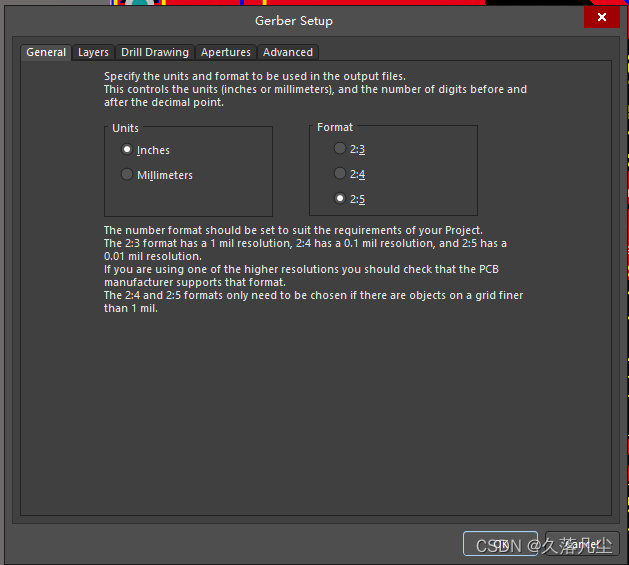

2.2 默认即可,不需要修改的页面:

General(设置导出单位)
Apertures(光圈)
Advances(高级的)
在这里插入图片描述

2.3 需要修改的页面
  1. Layers

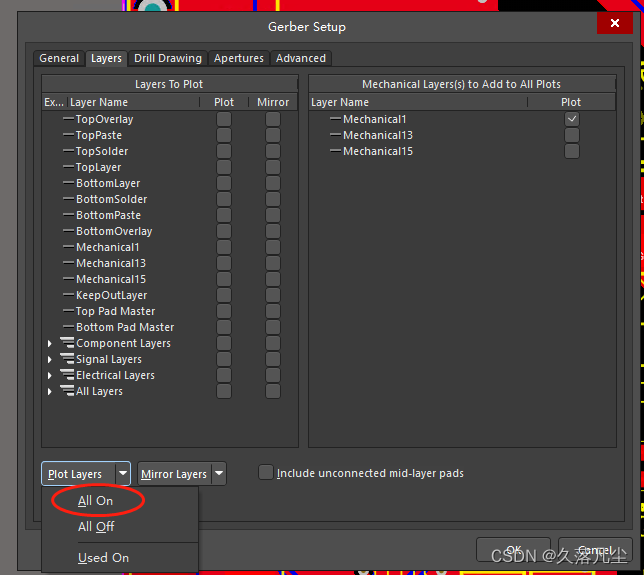

    在Plot Layers(绘制层)下拉框中选择All On
    在这里插入图片描述

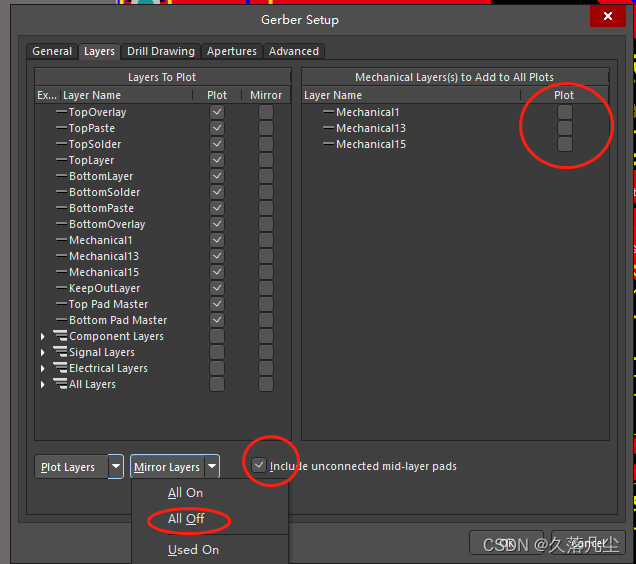

    在Mirror Layers(镜像层)下拉框中选择All Off
    注意右边的机械层不要勾选
    下面的Include unconnectted mid-layer pads(包括未连接的中间层焊盘)可选勾选,多层板必勾选
    如果勾选左侧的Mechanical 1,则在光绘文件GM1单层显示。勾选右侧的Mechanical 1则每层都会加入机械层信息,也就是边框层。
    包含未连接中间信号层上的焊盘“Include unconnected mid-layer pads”项被选中时,则在Gerber中绘出不与中间信号层上孤立的焊盘连接在一起。该项功能仅限于包含了中间信号层的PCB 文件输出Gerber 时使能。
    ![在这里插入图片描述](https://img-blog.csdnimg.cn/ac05a749dc1a4d6cb80f948ac99e4502.png

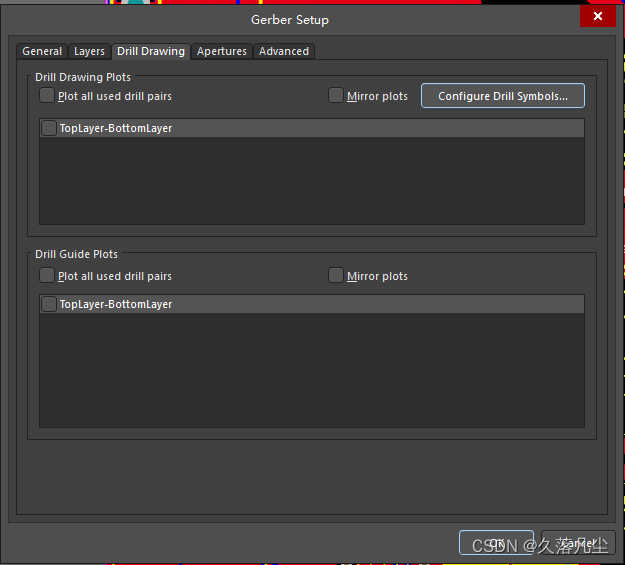

  2. Drill Drawing(转孔层)
    全不选
    在这里插入图片描述
    然后OK,直接导出即可,生成的Cam文件不需要保存。
3,生成转孔文件

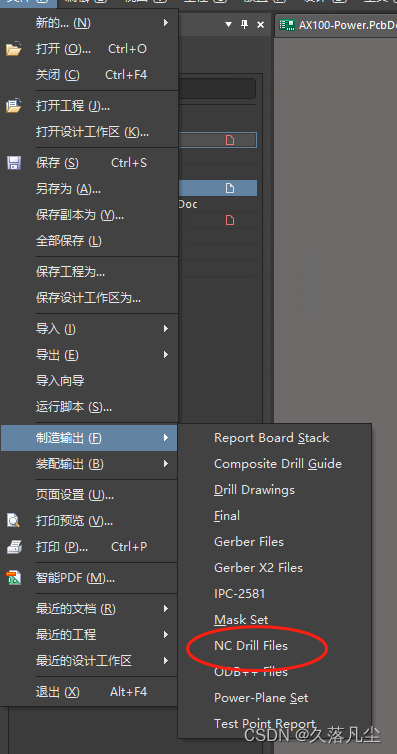

3.1 文件 -> 制造输出-> NC Drill Files

在这里插入图片描述

3.2 全部默认,就行。
4,第三次输出(机械层)

同样,General(设置导出单位)、Apertures(光圈)、Advances(高级的)这三个默认即可。
打开Layers,
在Plot Layers(绘制层)下拉框中选择All Off
在Mirror Layers(镜像层)下拉框中选择All On
注意右边的机械层勾选Mechanical1
下面的Include unconnectted mid-layer pads(包括未连接的中间层焊盘)不勾选
在这里插入图片描述

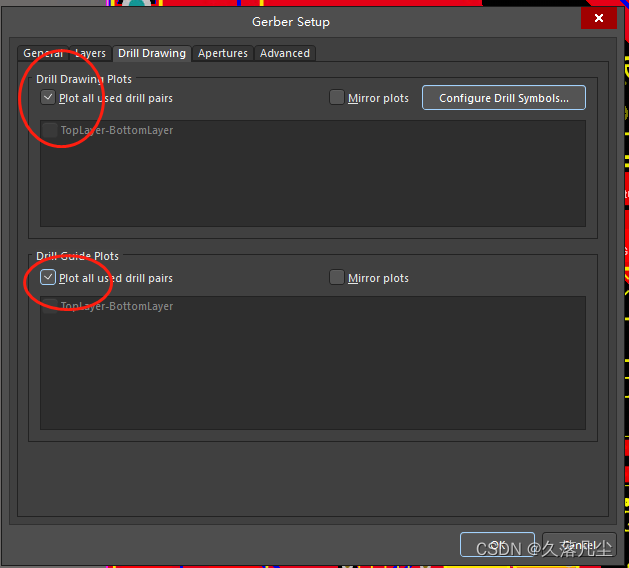

打开Drill Drawing(转孔层)选中,如下图示:
在这里插入图片描述
然后点击OK即可。

到此已完成,找到你Gerber的文件夹,压缩发给打板厂即可。
