形态学图像处理之边界提取与跟踪

边界提取

        要在二值图像中提取物体的边界，容易想到的一个方法是将所有物体内部的点删除（置为背景色）。具体地说，可以逐行扫描图像，如果发现一个黑点的8个邻域都是黑点，则该点为内部点，在目标图像中将它删除。实际上这相当于采用一个3*3的结构元素对原图进行腐蚀，使得只有那些8个邻域都有黑点的内部点被保留，再用原图像减去腐蚀后的图像，恰好删除了这些内部点，留下了边界像素。这过程如下图所示。

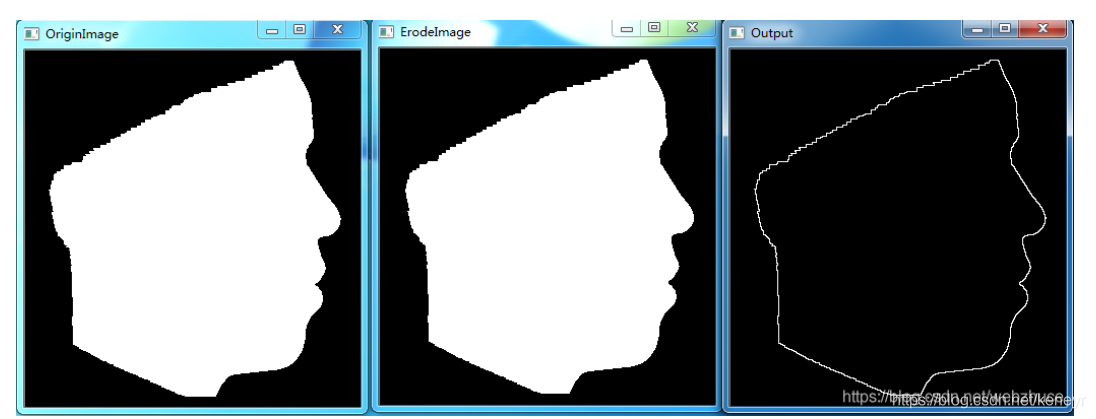

示例演示

        利用OpenCV实现上面边界提取的功能。

#include<opencv2/opencv.hpp>
using namespace cv;

int main(int argc, char *argv[])
{
   Mat originimage = imread("E:/TestData/head_portrait.bmp");
   Mat element = getStructuringElement(MORPH_RECT, Size(3, 3));
   imshow("OriginImage", originimage);
   Mat erodeimage;
   cv::erode(originimage, erodeimage, element);
   imshow("ErodeImage", erodeimage);

   Mat output = originimage -  erodeimage;
   imshow("Output", output);


    waitKey(0);
    return 0;

}





边界跟踪

   为了依次记录边界上的每个像素，边界跟踪首先按照某种扫描规则找到目标物体边界上的一个像素，然后就以该像素为起始点，根据某种顺序（如顺时针或逆时针）依次找出物体边界上的其余像素，直到又回到起始点，完成整条边界的跟踪。
例如，我们可以按照从左到右、从上到下的顺序扫描图像，这样首先会找到目标物体最左上方的边界点P0.显然，这个点的左侧及上侧都不可能存在边界点（否则左侧或上侧的边界点就会称为第一个被扫描到的边界点），因此不妨从左下方逆时针开始探查，如左下方的点是黑点(轮廓点)，直接跟踪至此边界点，否则探查方向逆时针旋转45度，直至找到第一个黑点为止，跟踪至此边界点。找到边界点后，在当前探查方向的基础上顺时针回转90度，继续用上述方法搜索下一个边界点，直到探查又回到初始的边界点P0，则完成整条边界的跟踪。


示例演示

在一幅图像中，实现跟踪多个边界的功能。对于带孔洞的物体也可以跟踪至其孔洞的轮廓。

#include<opencv2/opencv.hpp>
using namespace cv;

//only process binary image
//black is boundary
std::vector<std::vector<cv::Point>> TraceBoundary(Mat &image)
{
    std::vector<std::vector<Point>> boundaryset;
    Point start, current, next; // start point and current point
    //search dirction array
    int direction[8][2] ={{-1, 1}, //left-down
                          {0, 1}, // down
                          {1, 1}, //right-down
                          {1, 0}, //right
                          {1, -1}, //right-up
                          {0, -1}, //up
                          {-1, -1}, //left-up
                          {-1, 0}  // left
                         };
    int begindirection = 0, currentdirection = 0;
    bool atstart = false, findboundary = false;

    for(int i = 0; i < image.rows; i++)
    {
        for(int j = 0; j < image.cols; j++)
        {
            if(image.at<uchar>(i, j) == 0) //find start point
            {
                start.x = j;
                start.y = i;
                current = start;
                atstart = true;
                findboundary =  true;
                std::vector<Point> points;
                points.push_back(current);
                std::cout << "Start: " << j << " " << i << std::endl;
                while((current.x != start.x) || (current.y != start.y) || atstart)
                {
                    atstart = false;

                    //search next point
                    next.x = current.x + direction[currentdirection][0];
                    next.y = current.y + direction[currentdirection][1];
                    int searchtimes = 1;
                    while(next.x < 0 || next.x >= image.cols || next.y < 0 || next.y >= image.rows || image.at<uchar>(next) == 255)
                    {
                        currentdirection++; //rotate 45 degrees counterclockwise
                        currentdirection %= 8;
                        next.x = current.x + direction[currentdirection][0];
                        next.y = current.y + direction[currentdirection][1];
                        //there are no boundary points in 8 domains, which means they are isolated points
                        if(++searchtimes >= 8)
                            break;
                    }
                    if(image.at<uchar>(next) == 0) // find next point
                    {
                        std::cout << "Next: " << next.x << " " << next.y << std::endl;
                        points.push_back(next);
                        current = next;
                        currentdirection -= 2;
                        if(currentdirection < 0)
                            currentdirection += 8;

                    }
                    else // not find next point
                    {
                        findboundary = false;
                        break;
                    }
                }
                if(findboundary)
                {
                    boundaryset.push_back(points);
                    for(auto &p : points)
                    {
                        image.at<uchar>(p) = 255;
                    }
                }
            } // find boundary one time
        } // for j
    } // for i
    return boundaryset;
}

int main(int argc, char *argv[])
{
   Mat originimage = imread("E:/TestData/head_boundary.bmp");
   imshow("OriginImage", originimage);

   Mat image;
   cvtColor(originimage, image, CV_BGR2GRAY);
   std::vector<std::vector<Point>> boundaryset = TraceBoundary(image);

   //show result
   Mat result;
   originimage.copyTo(result);
   for(auto &points : boundaryset)
   {
       for(auto &p : points)
       {
            result.at<Vec3b>(p)[0]= 0;
            result.at<Vec3b>(p)[0]= 0;
            result.at<Vec3b>(p)[1]= 255;
       }
   }
   imshow("Output", result);


    waitKey(0);
    return 0;

}

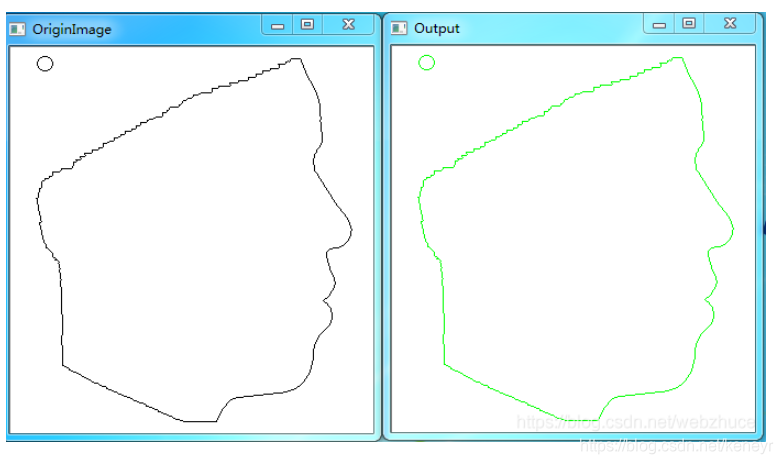

运行结果
