OLED显示屏使用学习——（一）

一、OLED 简介

OLED，即有机发光二极管（ Organic Light Emitting Diode）。 OLED 由于同时具备自发光，不需背光源、对比度高、厚度薄、视角广、反应速度快、可用于挠曲性面板、使用温度范围广、构造及制程较简单等优异之特性，被认为是下一代的平面显示器新兴应用技术。

LCD 都需要背光，而 OLED 不需要，因为它是自发光的。这样同样的显示 OLED 效果要来得好一些。以目前的技术，OLED 的尺寸还难以大型化，但是分辨率确可以做到很高。在此我们使用的是中景园电子的 0.96 寸 OLED 显示屏，该屏有以下特点：

1）0.96 寸 OLED 有黄蓝，白，蓝三种颜色可选；其中黄蓝是屏上 1/4 部分为黄光，下 3/4 为蓝；而且是固定区域显示固定颜色，颜色和显示区域均不能修改；白光则为纯白，也就是黑底白字；蓝色则为纯蓝，也就是黑底蓝字。

2）分辨率为 128*64

3）多种接口方式；OLED 裸屏总共种接口包括：6800、8080 两种并行接口方式、3 线或 4 线的串行 SPI 接口方式、 IIC 接口方式（只需要 2 根线就可以控制 OLED 了！），这五种接口是通过屏上的 BS0~BS2 来配置的。

4）中景园电子的本屏开发了两种接口的 Demo 板，接口分别为七针的 SPI/IIC 兼容模块，四针的IIC 模块。两种模块都很方便使用；希望大家根据实际需求来选择不同的模块。

二、产品特点

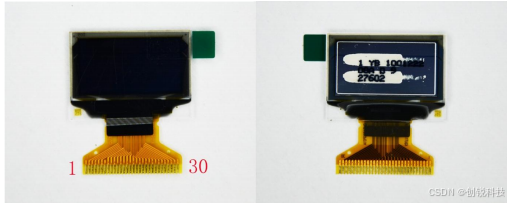

2.1 0.96 寸 OLED 裸屏外观

 裸屏为 30pin，从屏正面看左下角为 1，右下角为 30；在设计的时候一定要注意不要搞反了。

具体的接口定义请大家查看 0.96 寸 OLED 官方数据手册；里面有详细介绍。

2.2 0.96 寸 OLED 模块

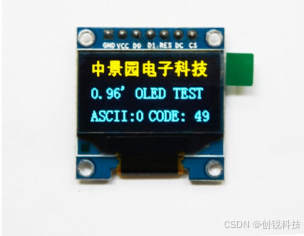

2.2.1 SPI/IIC 接口模块

模块接口定义：

1. GND 电源地

2. VCC 电源正（3～5.5V）

3. D0 OLED 的 D0 脚，在 SPI 和 IIC 通信中为时钟管脚

4. D1 OLED 的 D1 脚，在 SPI 和 IIC 通信中为数据管脚

5. RES OLED 的 RES#脚，用来复位（低电平复位）

6. DC OLED 的 D/C#E 脚，数据和命令控制管脚

7. CS OLED 的 CS#脚，也就是片选管脚

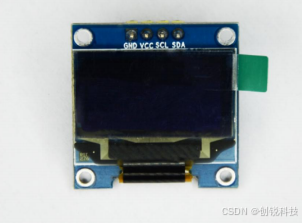

 2.2.2 IIC 接口模块

 1. GND 电源地

2. VCC 电源正（3～5.5V）

3. SCL OLED 的 D0 脚，在 IIC 通信中为时钟管脚

4. SDA OLED 的 D1 脚，在 IIC 通信中为数据管脚

2.3 0.96 寸 OLED 驱动 IC

 本屏所用的驱动 IC 为 SSD1306；其具有内部升压功能；所以在设计的时候不需要再专一设计升压电路；当然了本屏也可以选用外部升压，具体的请详查数据手册。SSD1306 的每页包含了128 个字节，总共 8 页，这样刚好是 128*64 的点阵大小。这点与 1.3 寸 OLED 驱动 IC SSD1106稍有不同，SSD1106 每页是 132 个字节，也是 8 页。所以在用 0.96 寸 OLED 移植 1.3 寸 OLED 程序的时候需要将 0.96 寸的显示地址向右偏移 2，这样显示就正常了；否则在用 1.3 寸的时候 1.3寸屏右边会有 4 个像素点宽度显示不正常或是全白，这点大家注意一下。其它的 SSD1306 和SSD1106 区别不大。

三、OLED 模块使用方法

 3.1 七针 SPI/IIC OLED 模块使用方法

 七针 SPI/IIC OLED 模块共有七个管脚，1～7 分别为 GDN、VCC、D0、D1、RES、DC、CS此模块支持四线 SPI、三线 SPI、IIC 接口；由 OLED 的数据手册我们可以知道 0.96 寸 OLED 裸屏是支持四种五种不同接口的；除了前面的三种还有 6800、8080 并口方式；由于这两种接口占用数据 线 比 较 多 ； 而 且 不 太 常 用 ， 所 以 模 块 在 设 计 的 时 候 没 有 引 出 来 。

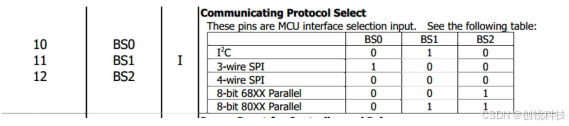

 大家可以看出来；模块的通信接口是通过 BS0,BS1,BS2 三个管脚来配置的。

本店所设计的模块默认是 SPI 接口；

1. GND 电源地

2. VCC 电源正（3～5.5V）

3. D0 OLED 的 D0 脚，在 SPI 和 IIC 通信中为时钟管脚

4. D1 OLED 的 D1 脚，在 SPI 和 IIC 通信中为数据管脚

5. RES OLED 的 RES#脚，用来复位（低电平复位）

6. DC OLED 的 D/C#E 脚，数据和命令控制管脚

7. CS OLED 的 CS#脚，也就是片选管脚

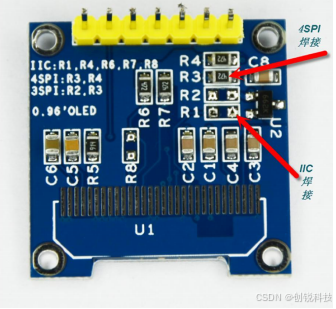

大家在使用的时候一定注意，如下图所示。在 SPI 接口中 R1,R2,R8 三个电阻是不焊接的，如果大家想用 IIC 接口的话需要将 R3 换到 R1 上，R8 可以焊接也可不焊接。

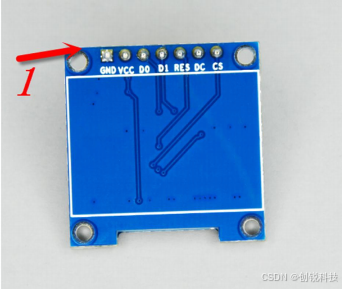

 七针模块正面丝印如下，大家在接线的时候要注意不要接错了；特别是想用 IIC 接口的朋友们，在 IIC 接口中需要将 RES 接高电平，可以与 VCC 对接,使 OLED 复位脚一直操持高电平，也就是不复位的状态；同时需要将 DC,CS 接电源地；此时 IIC 通信中只需要 GND ,VCC,D0(时钟信号)，D1(数据信号)四根线了。如果大家感觉这样比较麻烦；建议大家直接选用四针的 IIC 接口模块。

 3.2 四针 IIC 接口模块使用说明

四针 iic 接口相对比较简单一些，只有两个信号线

1. GND 电源地

2. VCC 电源正（3～5.5V）

3. SCL OLED 的 D0 脚，在 IIC 通信中为时钟管脚

4. SDA OLED 的 D1 脚，在 IIC 通信中为数据管脚
