准备工作
1,需要提前修改好tz.mbn/ devcfg_auto.mbn 并且刷写到目标板中
这个至关重要,否则对应的GPIO无法配置成QUP3的功能

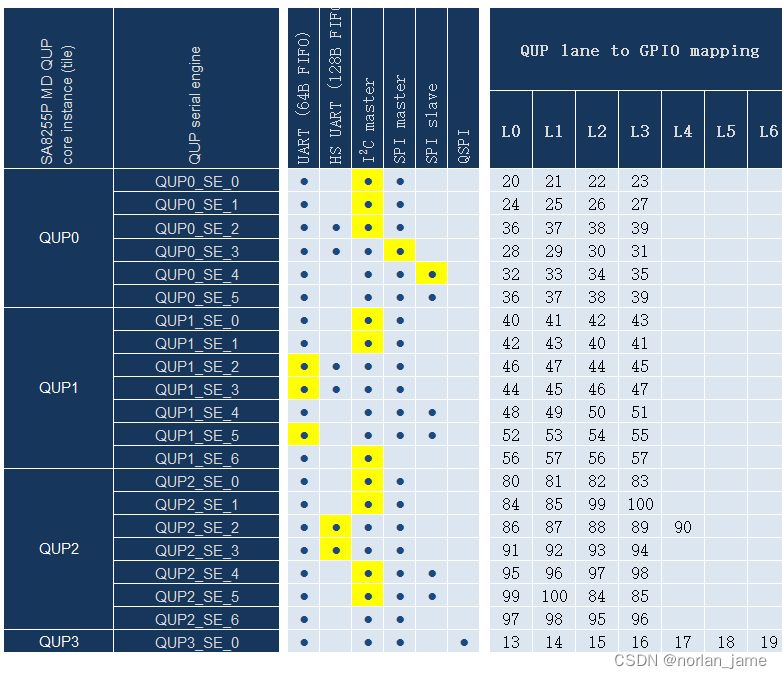

2,确定原理图的I2C bus对应的GPIO是那一组
修改点1

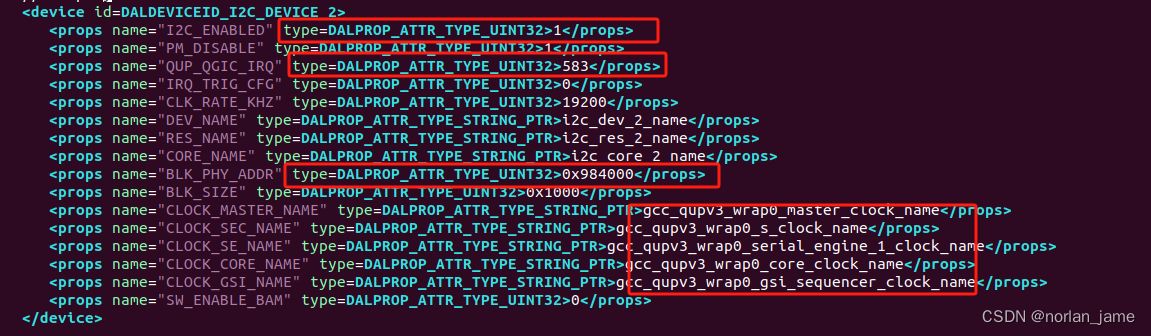

boards/core/dalconfig/lemans_adp_common/config/i2c_props_lemans.xml
I2C_ENABLED:这个值配置为1,表明enable这路i2c,否则初始化的时候将会被忽略
QUP_QGIC_IRQ: 这路i2c bus对应的中断号,可以从高通的interrupts的excel表格中查询到(或者从代码中找到)
BLK_PHY_ADDR: 这组I2C对应的QUP3的寄存器地址,从tz代码中可以找到
最后的红框: 这些都是对应的clk配置,一定要配置正确
修改点2

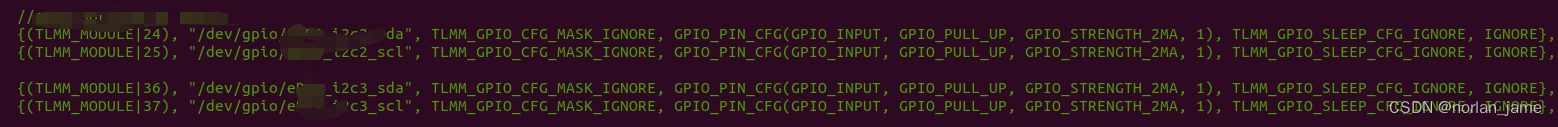

boards/core/dalconfig/lemans_adp_common/config/pin_config.c
配置GPIO的功能
修改点3

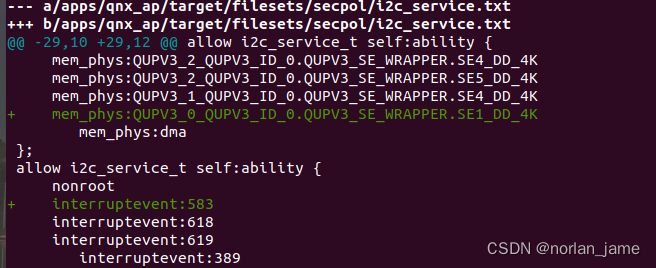

target/filesets/secpol/i2c_service.txt
配置secpol,否则没有权限访问相关资源
