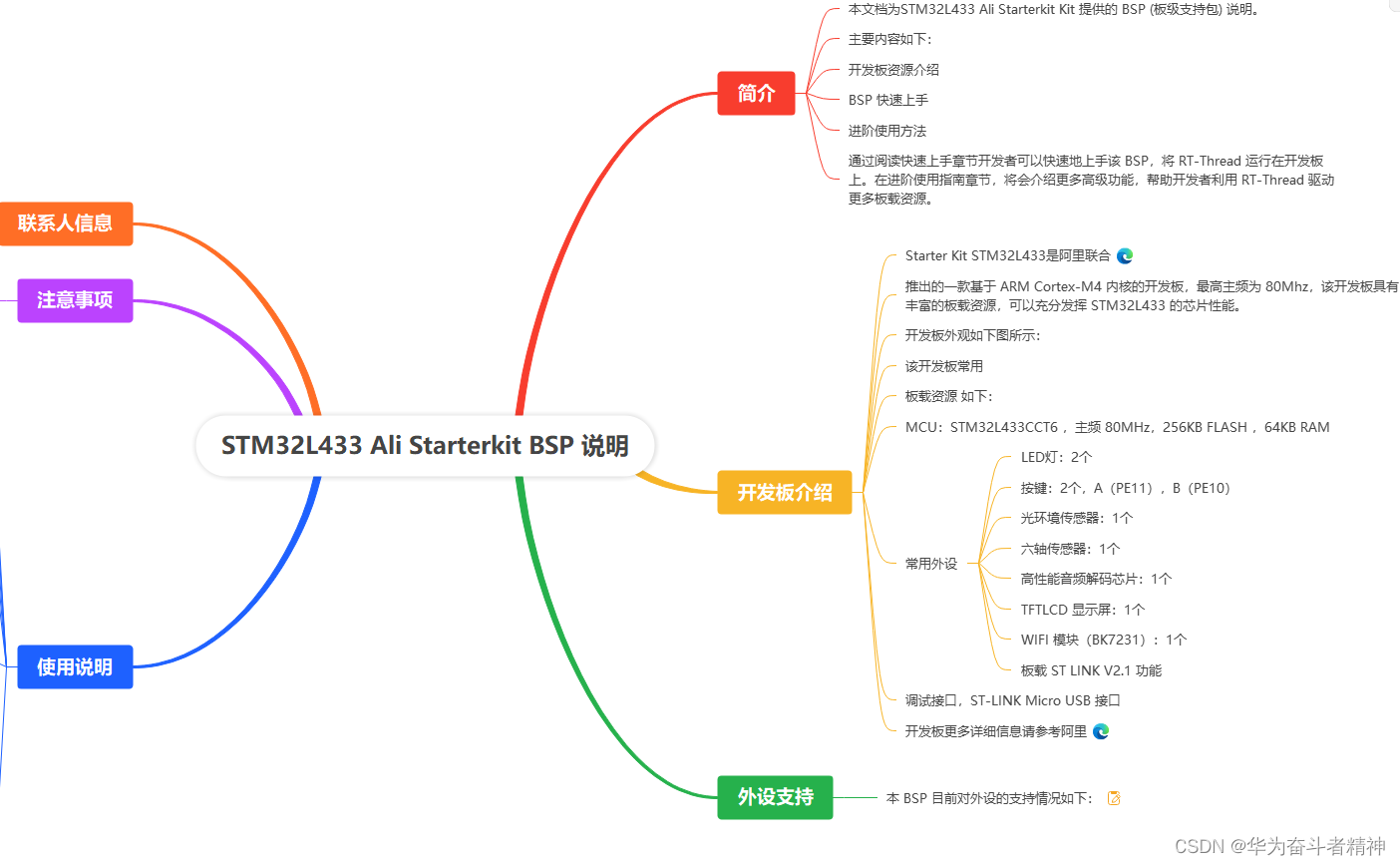

简介

本文档为STM32L433 Ali Starterkit Kit 提供的 BSP (板级支持包) 说明。

主要内容如下：

• 开发板资源介绍
• BSP 快速上手
• 进阶使用方法

通过阅读快速上手章节开发者可以快速地上手该 BSP，将 RT-Thread 运行在开发板上。在进阶使用指南章节，将会介绍更多高级功能，帮助开发者利用 RT-Thread 驱动更多板载资源。

开发板介绍

Starter Kit STM32L433是阿里联合诺行推出的一款基于 ARM Cortex-M4 内核的开发板，最高主频为 80Mhz，该开发板具有丰富的板载资源，可以充分发挥 STM32L433 的芯片性能。

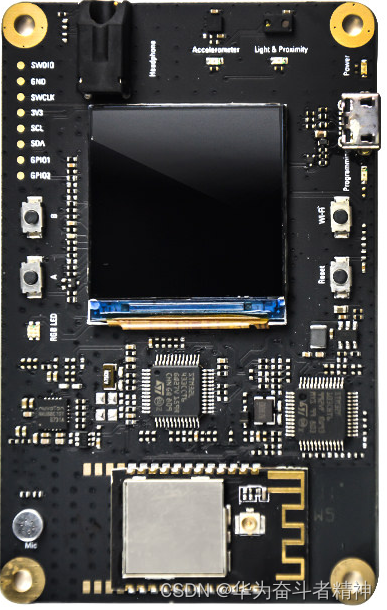

开发板外观如下图所示：

该开发板常用 板载资源 如下：

• MCU：STM32L433CCT6 ，主频 80MHz，256KB FLASH ，64KB RAM
• 常用外设
  • LED灯：2个
  • 按键：2个，A（PE11），B（PE10）
  • 光环境传感器：1个
  • 六轴传感器：1个
  • 高性能音频解码芯片：1个
  • TFTLCD 显示屏：1个
  • WIFI 模块（BK7231）：1个
  • 板载 ST LINK V2.1 功能
• 调试接口，ST-LINK Micro USB 接口

开发板更多详细信息请参考阿里 开发板硬件介绍。

外设支持

本 BSP 目前对外设的支持情况如下：

板载外设	支持情况	备注
板载 ST-LINK 转串口	支持	lpuart1
六轴传感器	暂不支持	即将支持
光环境传感器	暂不支持	即将支持
音频解码	不支持
TFTLCD	不支持
WIFI	不支持
片上外设	支持情况	备注
GPIO	支持	PA0, PA1… PI15 —> PIN: 0, 1…144
UART	支持	UART1,UART2/3
SPI	不支持	SPI1/2
QSPI	不支持
I2C	不支持	软件 I2C 2/3/4
TIM	不支持	TIM15/16/17
ADC	不支持	ADC1
RTC	不支持	支持外部晶振和内部低速时钟
WDT	不支持
PWM	不支持	PWM3
扩展模块	支持情况	备注

使用说明

使用说明分为如下两个章节：

• 快速上手

  本章节是为刚接触 RT-Thread 的新手准备的使用说明，遵循简单的步骤即可将 RT-Thread 操作系统运行在该开发板上，看到实验效果 。

• 进阶使用

  本章节是为需要在 RT-Thread 操作系统上使用更多开发板资源的开发者准备的。通过使用 ENV 工具对 BSP 进行配置，可以开启更多板载资源，实现更多高级功能。

快速上手

本 BSP 为开发者提供 MDK5 和 IAR 工程，并且支持 GCC 开发环境。下面以 MDK5 开发环境为例，介绍如何将系统运行起来。

硬件连接

使用数据线连接开发板到 PC，打开电源开关。

编译下载

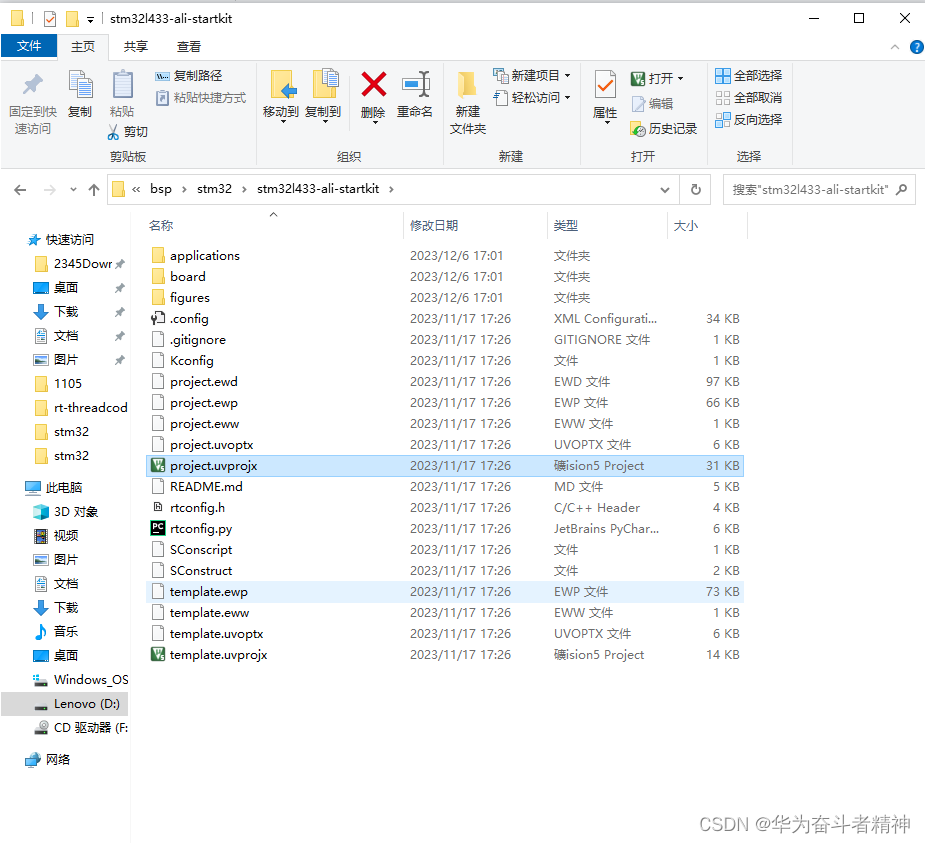

双击 project.uvprojx 文件，打开 MDK5 工程，编译并下载程序到开发板。

工程默认配置使用板载 ST-LINK 下载程序，只需一根 USB 线连接开发板，点击下载按钮即可下载程序到开发板

运行结果

下载程序成功之后，系统会自动运行，观察开发板上 LED 的运行效果，红色 LED 会周期性闪烁。

连接开发板对应串口到 PC , 在终端工具里打开相应的串口（115200-8-1-N），复位设备后，可以看到 RT-Thread 的输出信息:

 \ | /
- RT -     Thread Operating System
 / | \     4.1.0 build Dec 27 2021 00:47:23
 2006 - 2021 Copyright by rt-thread team
msh >

进阶使用

此 BSP 默认只开启了 GPIO 和 串口2的功能，如果需使用 SD 卡等更多高级功能，需要利用 ENV 工具对BSP 进行配置，步骤如下：

1. 在 bsp 下打开 env 工具。

2. 输入menuconfig命令配置工程，配置好之后保存退出。

3. 输入pkgs --update命令更新软件包。

4. 输入scons --target=mdk5/iar 命令重新生成工程。

本章节更多详细的介绍请参考 STM32 系列 BSP 外设驱动使用教程。

注意事项

暂无

示例代码

…\components\drivers\ipc\completion.c

static rt_err_t _rt_event_recv(rt_event_t   event,
                       rt_uint32_t  set,
                       rt_uint8_t   option,
                       rt_int32_t   timeout,
                       rt_uint32_t *recved,
                       int suspend_flag)
{
    struct rt_thread *thread;
    rt_base_t level;
    rt_base_t status;
    rt_err_t ret;

    /* parameter check */
    RT_ASSERT(event != RT_NULL);
    RT_ASSERT(rt_object_get_type(&event->parent.parent) == RT_Object_Class_Event);

    /* current context checking */
    RT_DEBUG_SCHEDULER_AVAILABLE(RT_TRUE);

    if (set == 0)
        return -RT_ERROR;

    /* initialize status */
    status = -RT_ERROR;
    /* get current thread */
    thread = rt_thread_self();
    /* reset thread error */
    thread->error = -RT_EINTR;

    RT_OBJECT_HOOK_CALL(rt_object_trytake_hook, (&(event->parent.parent)));

    level = rt_spin_lock_irqsave(&(event->spinlock));

    /* check event set */
    if (option & RT_EVENT_FLAG_AND)
    {
        if ((event->set & set) == set)
            status = RT_EOK;
    }
    else if (option & RT_EVENT_FLAG_OR)
    {
        if (event->set & set)
            status = RT_EOK;
    }
    else
    {
        /* either RT_EVENT_FLAG_AND or RT_EVENT_FLAG_OR should be set */
        RT_ASSERT(0);
    }

    if (status == RT_EOK)
    {
        thread->error = RT_EOK;

        /* set received event */
        if (recved)
            *recved = (event->set & set);

        /* fill thread event info */
        thread->event_set = (event->set & set);
        thread->event_info = option;

        /* received event */
        if (option & RT_EVENT_FLAG_CLEAR)
            event->set &= ~set;
    }
    else if (timeout == 0)
    {
        /* no waiting */
        thread->error = -RT_ETIMEOUT;

        rt_spin_unlock_irqrestore(&(event->spinlock), level);

        return -RT_ETIMEOUT;
    }
    else
    {
        /* fill thread event info */
        thread->event_set  = set;
        thread->event_info = option;

        /* put thread to suspended thread list */
        ret = _ipc_list_suspend(&(event->parent.suspend_thread),
                            thread,
                            event->parent.parent.flag,
                            suspend_flag);
        if (ret != RT_EOK)
        {
            rt_spin_unlock_irqrestore(&(event->spinlock), level);
            return ret;
        }

        /* if there is a waiting timeout, active thread timer */
        if (timeout > 0)
        {
            /* reset the timeout of thread timer and start it */
            rt_timer_control(&(thread->thread_timer),
                             RT_TIMER_CTRL_SET_TIME,
                             &timeout);
            rt_timer_start(&(thread->thread_timer));
        }

        rt_spin_unlock_irqrestore(&(event->spinlock), level);

        /* do a schedule */
        rt_schedule();

        if (thread->error != RT_EOK)
        {
            /* return error */
            return thread->error;
        }

        /* received an event, disable interrupt to protect */
        level = rt_spin_lock_irqsave(&(event->spinlock));

        /* set received event */
        if (recved)
            *recved = thread->event_set;
    }

    rt_spin_unlock_irqrestore(&(event->spinlock), level);

    RT_OBJECT_HOOK_CALL(rt_object_take_hook, (&(event->parent.parent)));

    return thread->error;
}

rt_err_t rt_event_recv(rt_event_t   event,
                       rt_uint32_t  set,
                       rt_uint8_t   option,
                       rt_int32_t   timeout,
                       rt_uint32_t *recved)
{
    return _rt_event_recv(event, set, option, timeout, recved, RT_UNINTERRUPTIBLE);
}
RTM_EXPORT(rt_event_recv);

rt_err_t rt_event_recv_interruptible(rt_event_t   event,
                       rt_uint32_t  set,
                       rt_uint8_t   option,
                       rt_int32_t   timeout,
                       rt_uint32_t *recved)
{
    return _rt_event_recv(event, set, option, timeout, recved, RT_INTERRUPTIBLE);
}
RTM_EXPORT(rt_event_recv_interruptible);

rt_err_t rt_event_recv_killable(rt_event_t   event,
                       rt_uint32_t  set,
                       rt_uint8_t   option,
                       rt_int32_t   timeout,
                       rt_uint32_t *recved)
{
    return _rt_event_recv(event, set, option, timeout, recved, RT_KILLABLE);
}
RTM_EXPORT(rt_event_recv_killable);
/**
 * @brief    This function will set some extra attributions of an event object.
 *
 * @note     Currently this function only supports the RT_IPC_CMD_RESET command to reset the event.
 *
 * @param    event is a pointer to an event object.
 *
 * @param    cmd is a command word used to configure some attributions of the event.
 *
 * @param    arg is the argument of the function to execute the command.
 *
 * @return   Return the operation status. When the return value is RT_EOK, the operation is successful.
 *           If the return value is any other values, it means that this function failed to execute.
 */
rt_err_t rt_event_control(rt_event_t event, int cmd, void *arg)
{
    rt_base_t level;

    /* parameter check */
    RT_ASSERT(event != RT_NULL);
    RT_ASSERT(rt_object_get_type(&event->parent.parent) == RT_Object_Class_Event);

    if (cmd == RT_IPC_CMD_RESET)
    {
        level = rt_spin_lock_irqsave(&(event->spinlock));

        /* resume all waiting thread */
        _ipc_list_resume_all(&event->parent.suspend_thread);

        /* initialize event set */
        event->set = 0;

        rt_spin_unlock_irqrestore(&(event->spinlock), level);

        rt_schedule();

        return RT_EOK;
    }

    return -RT_ERROR;
}
RTM_EXPORT(rt_event_control);

/**@}*/
#endif /* RT_USING_EVENT */
