由I2C data信号低电平不到0，再思考I2C及GPIO

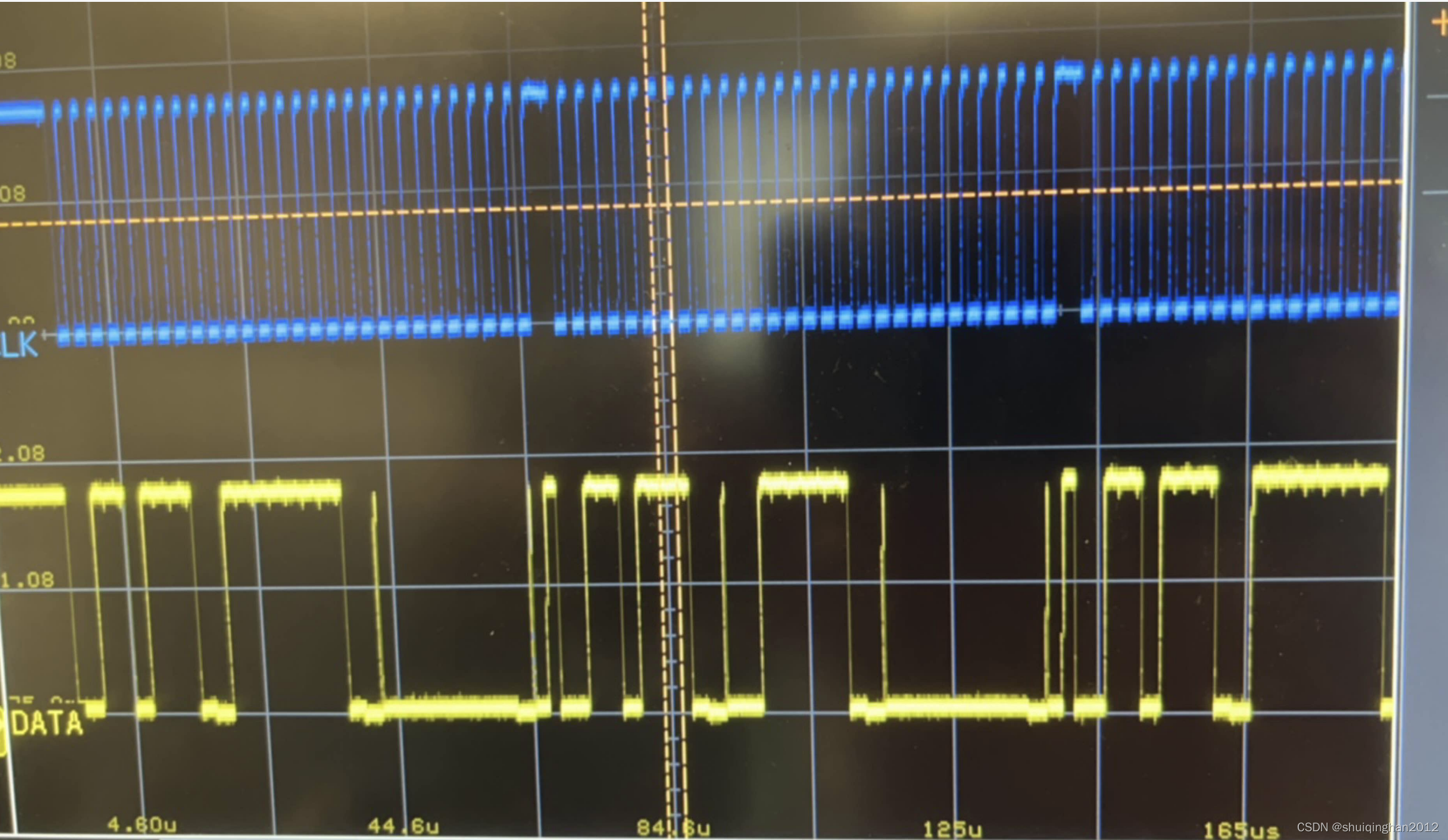

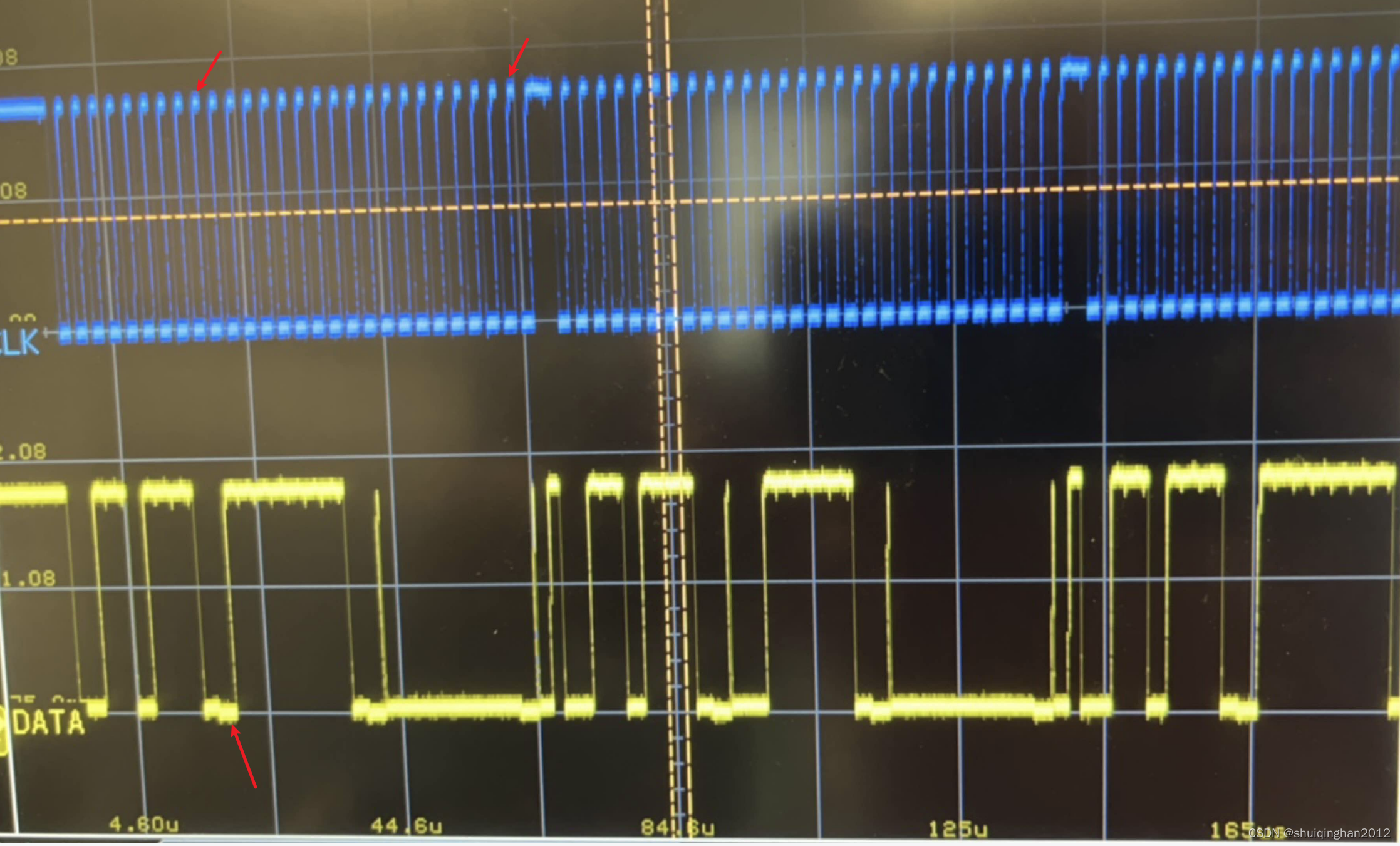

最近做项目测试时发现I2C data信号低电平不能完全到0电平，如下图

量测到低电平最大值150mV左右，检查SOC及负载端SPEC，低电平最大值都是VIL max =0.35VDD 对于1.8V的IO 电平，这个电压是0.35x1.8=0.63V 显然150mV<<630mV,不影响逻辑判断，因此从项目的角度考虑，此问题并不影响项目，可以忽略。只是做项目的角度考虑，此问题就可以结束了。

但拍电视也不能在第一集就结束吧，显然还需要继续分析……

但要深究原因，那就又得重新抓起……，那就从新抓起吧，反问：为啥会出现不到0的情况？

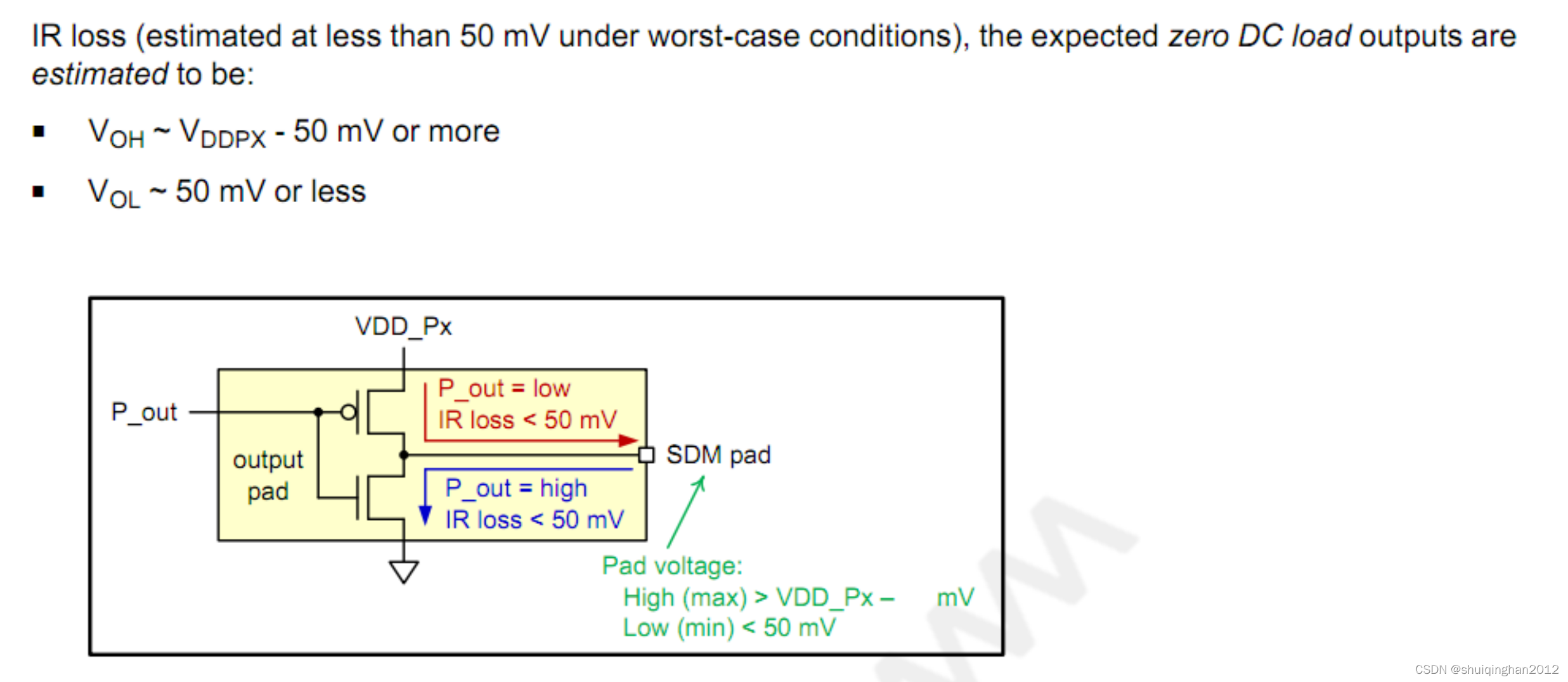

最容易想到的是内部MOS有压降，啥情况下有压降，电流大了会有压降，对，所有的MOS在开启时都有Ron，虽然都很小，但在电流大的时候这个压降在所难免，查了下高通IO 电压压降，显示最大50mV,也就是正常GPIO在低电平50mV就是最大。

那为啥这里会这么大，原因是I比较大，正常使用GPIO，上拉会选择4.7K-100K，4.7K 算是比较强的上拉了，而这里I2C大部分在2.2K，而这里测试时上拉是1k。因此理论上通路的电流是1.8/1k=1.8mA,正常GPIO驱动电流是2-16mA step 2mA，按理说也是够用。

为了验证是电流能力问题，做了两个实验，

1.将通路电流降低，即将上拉改大，修改到2.2K

2.将通路电流能力提高，即将MOS的电流能力增加修改到4mA.

如上两个验证下来都会降低低电平时的电压，能降到100mV左右。

从软件配置看，默认的I2C电流是2mA，默认GPIO也是2mA.

另外查了下CSDN类似的问题，如下这位仁兄做实验和我的类似，不过他最后将I2C的pad改成了GPIO模式，然后低电平就到0了。

MT6739 Android 8.1 I2C口电平转换低电平无法到0V的解决办法_杨涂涂的博客-CSDN博客_i2c低电平无法拉到0v

基于此：有两个问题

1.为什么GPIO模式能到0，而I2C模式不能到0？

2.I2C 的GPIO能修改为Push-Pull吗？

我们知道GPIO模式pin配置通常是Push-pull(PP),而I2C 配置是OpenDrain（OD）,为了说明简单，下文称为PP和OD。

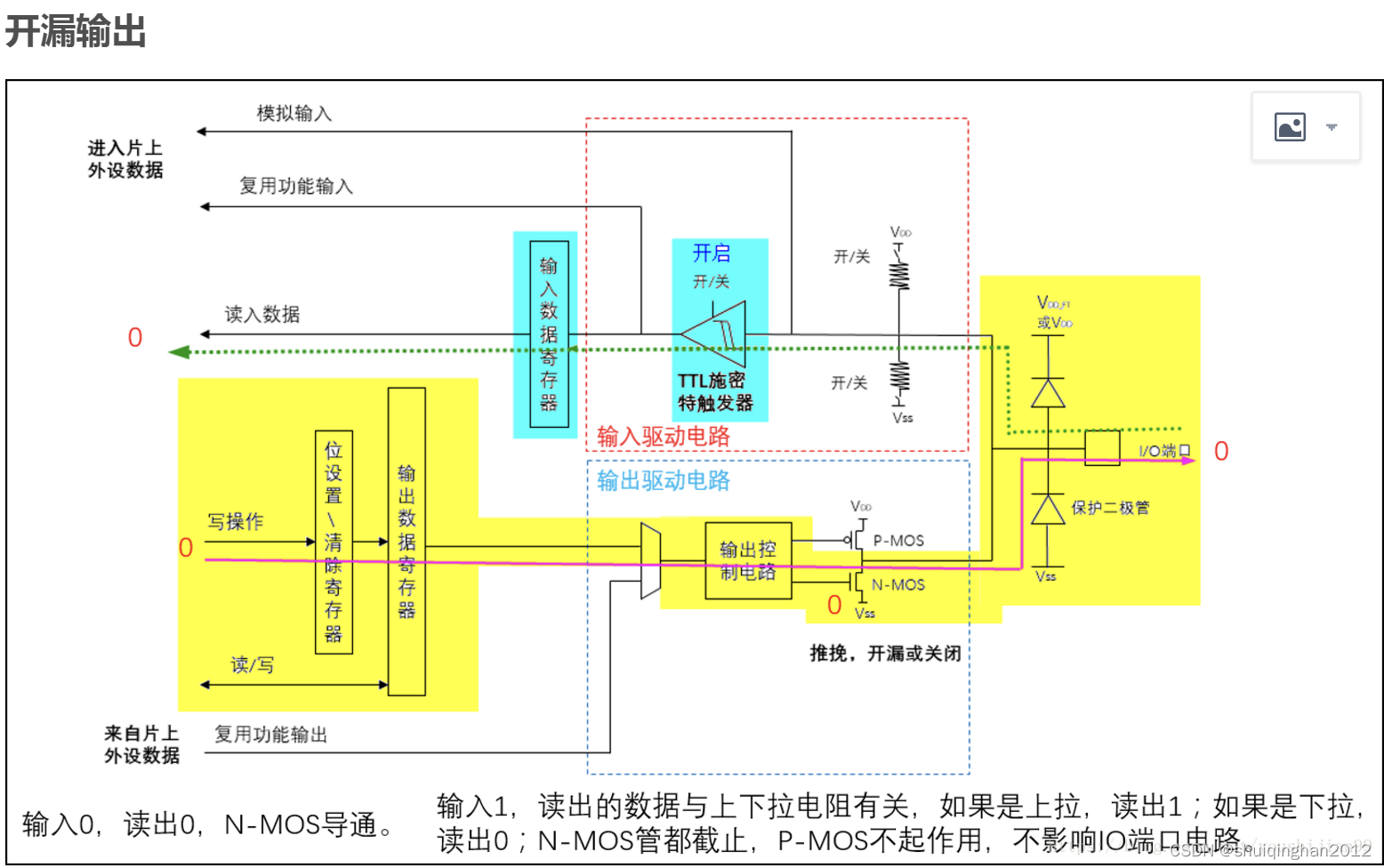

如下是STM32 GPIO框图，Push-pull电路看的很清楚

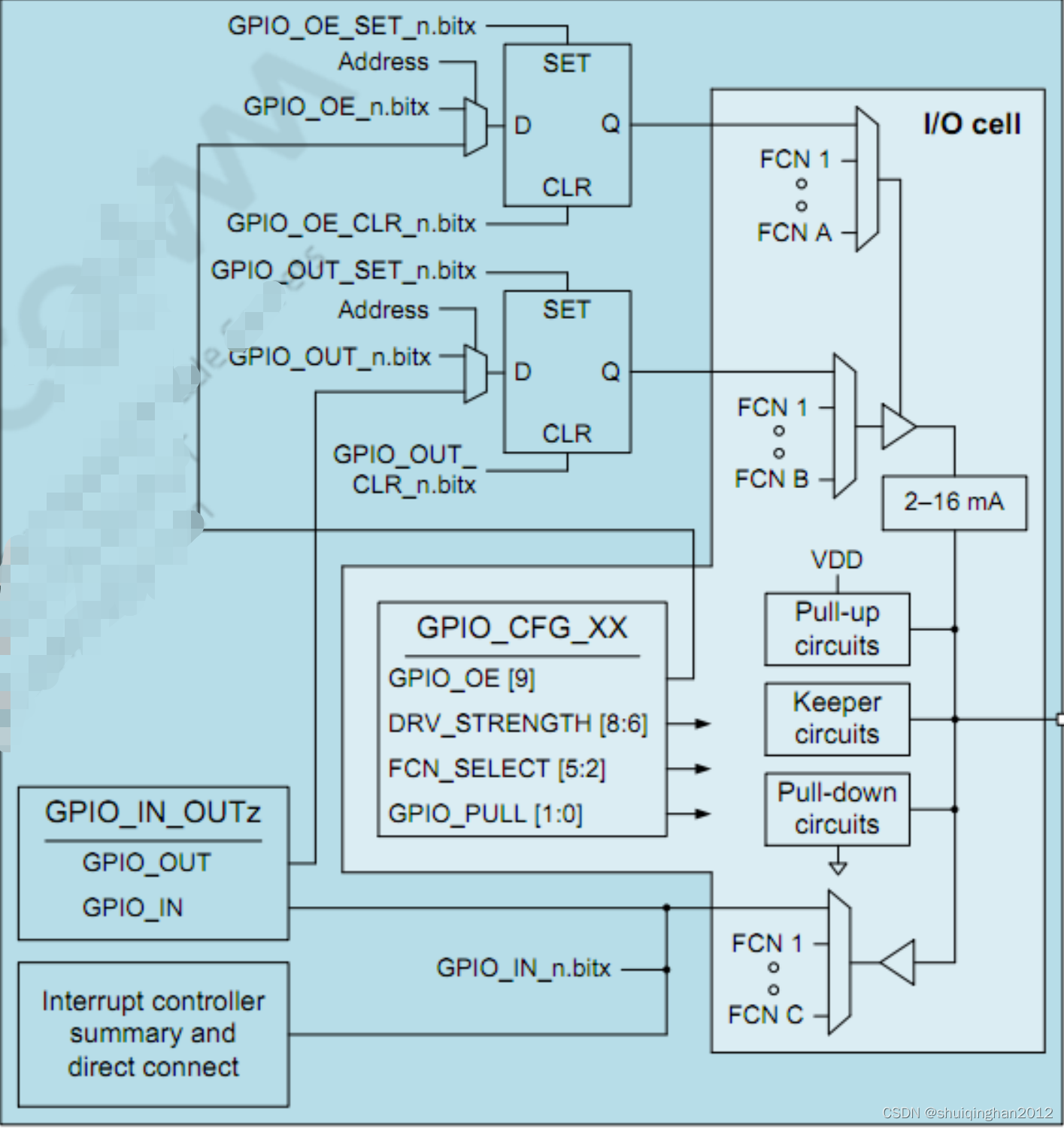

 高通SOC内部电路类似，如下只是降Push-pull和Pull Up这些细节电路用了框表示

 先思考第一个问题

第一个问题的描述并不准确，它是基于场景的描述，并没有给出指定的条件，如果修改为：

同样的GPIO MOS（内部N-MOS+P-MOS不变）电路情况下，为什么Push-pull能到0，而OD不能到0？

这样的问题，答案是问题不准确，如果是内部电路不变（至少P-MOS 在PP和OD下是同一个）那么如果PP能到0，OD也能到0（在上升和下降时间很短的情况，如上的波形能看出上升和下降时间都很短）。

只有在上升和下降时间很长时才有可能出现PP能到0，而OD不能到0，因为OD的上升和下降tao=RC,R 更大。而没有外加电容时寄生电容大概是pF 级别，低速电路都可以忽略。但那位仁兄加了MOS后的下降沿看起来很大，并不能完全忽略。

因此回到该场景下，为什么在那位仁兄的SOC上，GPIO的低电平能到0，而I2C的低电平不能到0，还是因为MOS电流能力，I2C的电流默认是2mA，GPIO 他期望的是没有电流限制。没有看到配成GPIO时的电流。

GPIO电路通常是Push-pull电路，即N-MOS和P-MOS都处在开关状态，要么打开要么关闭，那么GPIO又是怎么去控制电流的呢？

我们知道，只有MOS处在可变电阻区时（放大区），电流才能变化，但此时DS之间的压降很大，GPIO肯定不能用这种模式。

猜想：1.内部可能是多个Push-pull电路并联

        2.使用Jfet之类的fet控制，在电流可控区域依然没有压降，这个猜想出现不到1分钟就自我否定了，原因是Jfet在电流可变时也有压降，另外现在的SOC都是CMOS电路，那就说明了是MOSFET构成的。

因此只有1是可能的猜想，为了验证这个猜想，找了很久资料，最终找到确实是并联了PP电路。

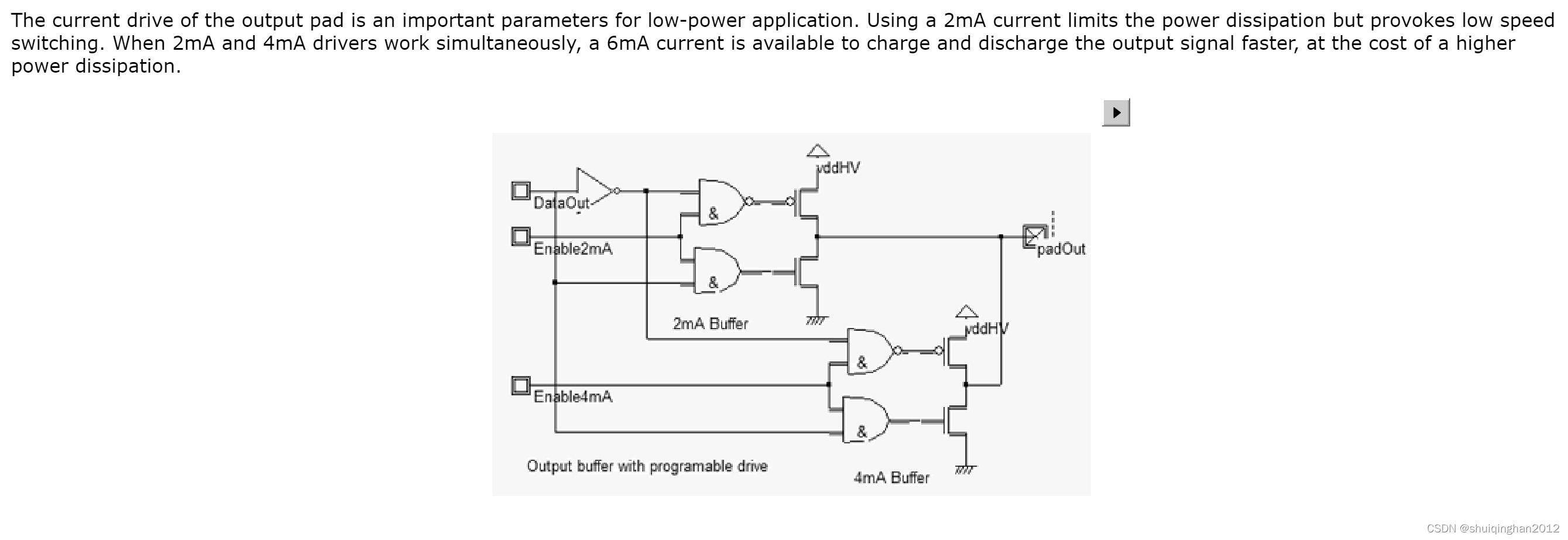

如下是它提供的电路

Digital output with programmable current

The current drive of the output pad is an important parameters for low-power application. Using a 2mA current limits the power dissipation but provokes low speed switching. When 2mA and 4mA drivers work simultaneously, a 6mA current is available to charge and discharge the output signal faster, at the cost of a higher power dissipation.

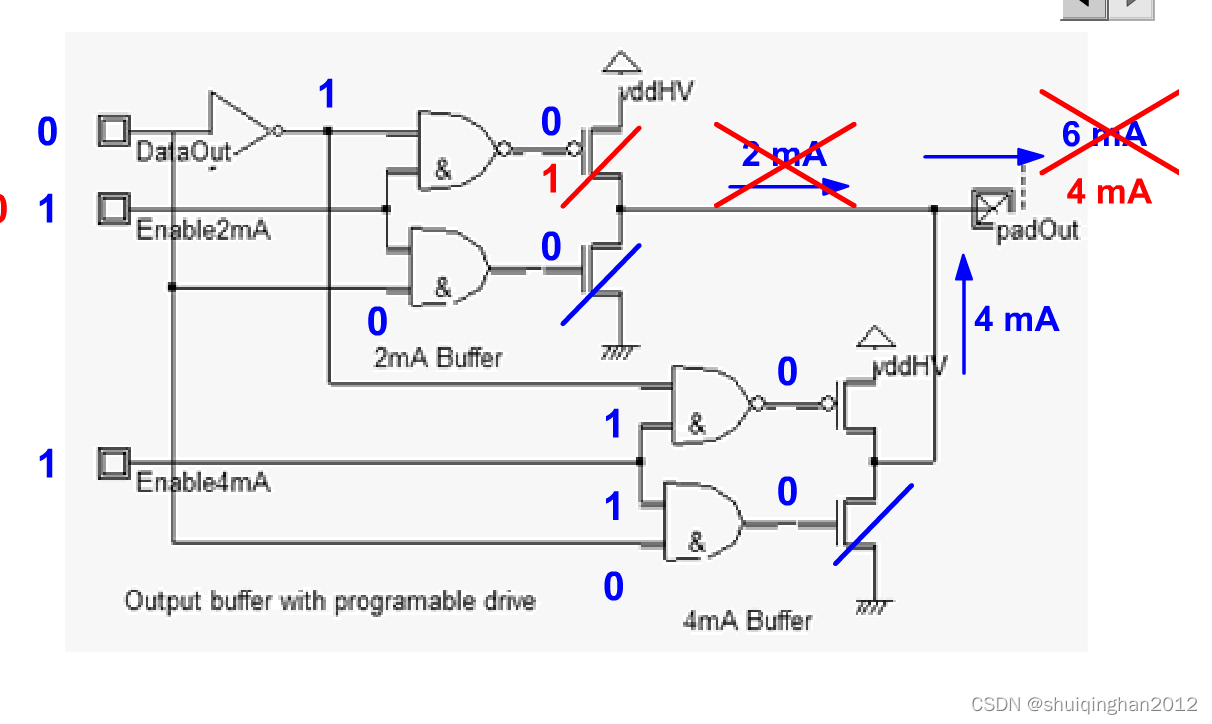

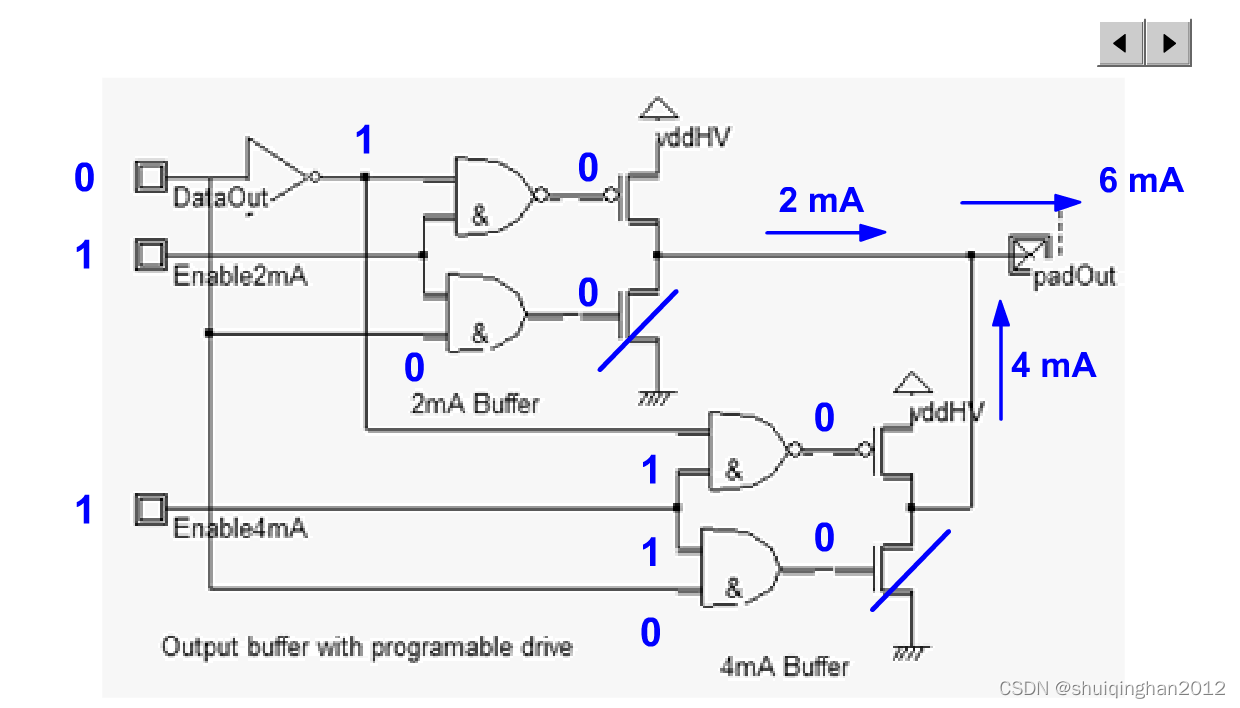

 因此如果是2-16mA 可编程，那么内部应该是2||4||6||8 4个PP电路。而为了减少功耗，默认通常是2mA.

查到这里已经查到了IC设计的基本概念，属于电路设计的上游，由此本职工作要做好，经常会涉及上下游的知识。做好并不容易。

基于此PP能到0，而OD不能到0，本质上内部走的不是同一个电路。

 回到第二个问题：I2C能用PP模式吗？

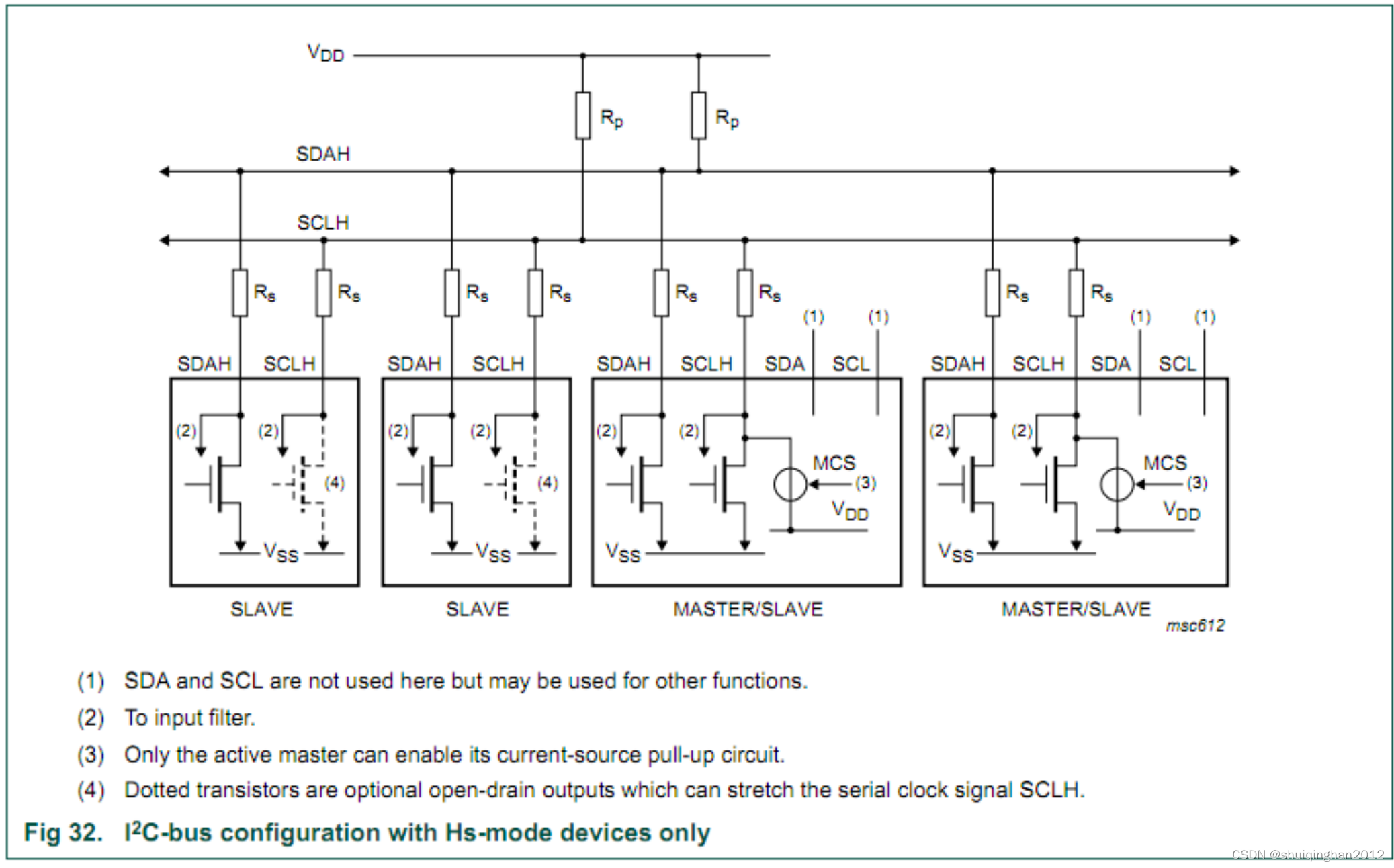

回想I2C通信过程，大概是maste 发送8bit数据，等待slaver 回复ack,或者反过来，因此在SOC端，发送8bit再读1bit，摘取协议中电路如下。

 如主机为PP，从机依然是OD，那么主机发送数据（高低电平）还是按照GPIO传输一样输出，第9bit时不需要输出，此时总线设置为输入，数据走如上标注2的位置，因此也不冲突，这样看，在单主机多从机的情况下，主机发送是可以设置为PP。

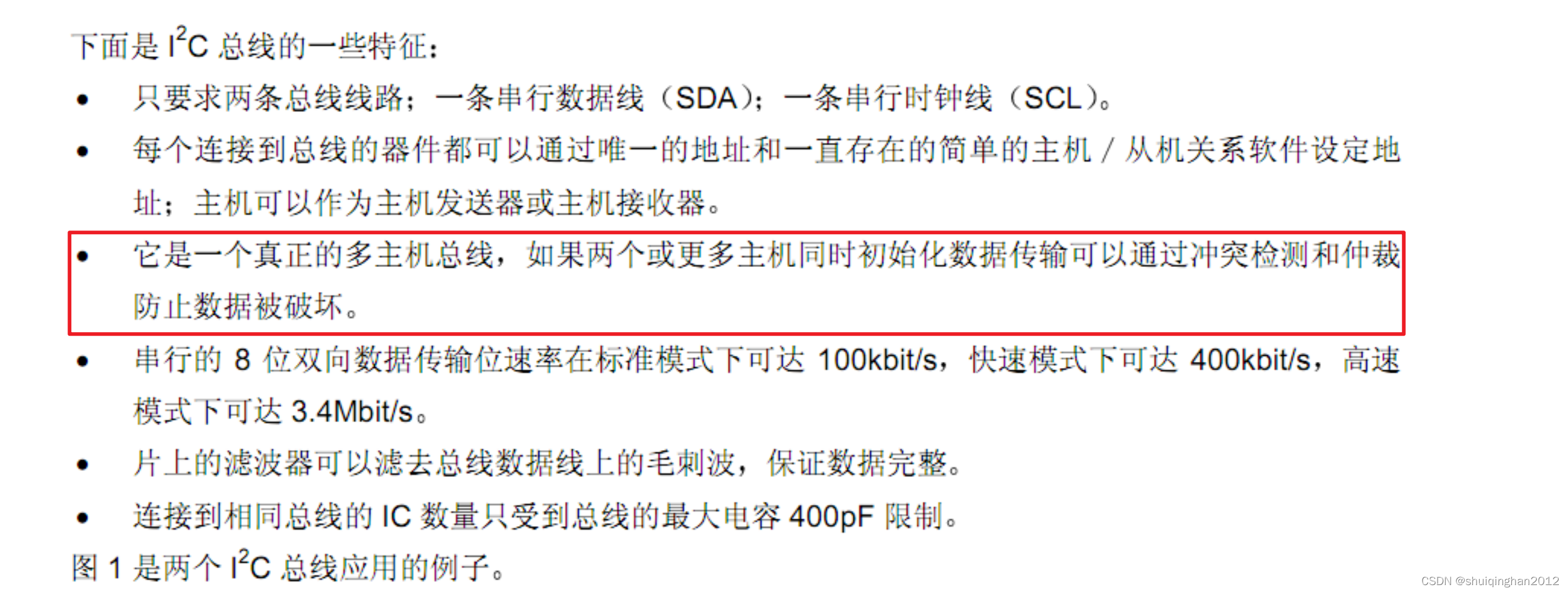

但I2C是多主机多从机的通信协议，在多主机时，主机如果都设置为PP，那么存在短路情况，因此肯定不行，协议规定OD是合理的。

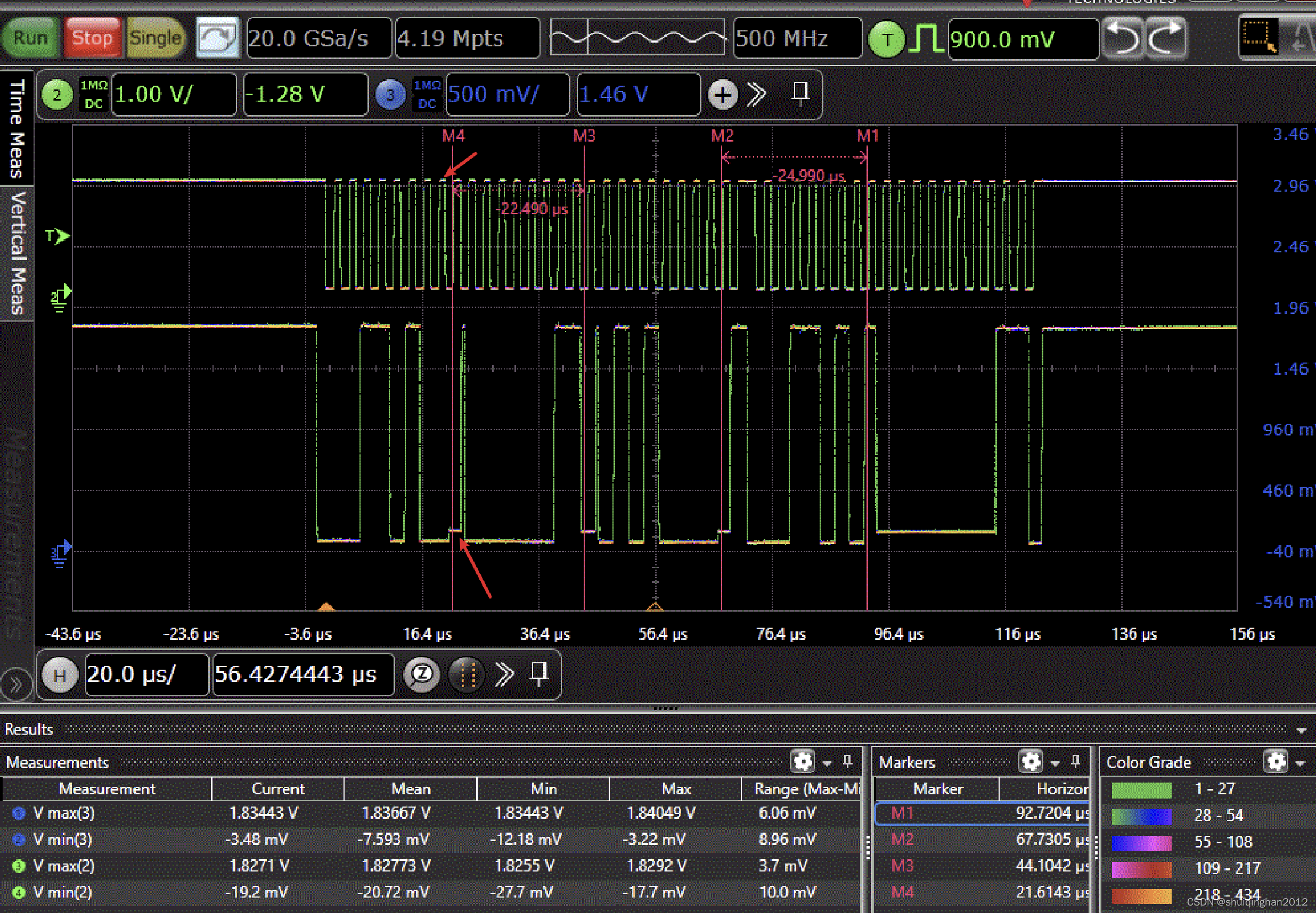

基于以上这些理解，继续查看之前的波形，发现第9bit 时电平能回到0，而9bit是slave发送给maste的，因此再次判定是SOC内部的N-MOS的驱动不够。

（严格意义上说还有走线阻抗的存在，因为测试时是偏向slave负载端测试的，这样走线的阻抗都计算在了maste端的RS上，但毕竟很小，没深究）

因此如上图就是maste发送给slave的数据，如果反过来slave发送数据给maste，那么不能到0的应该只有ack

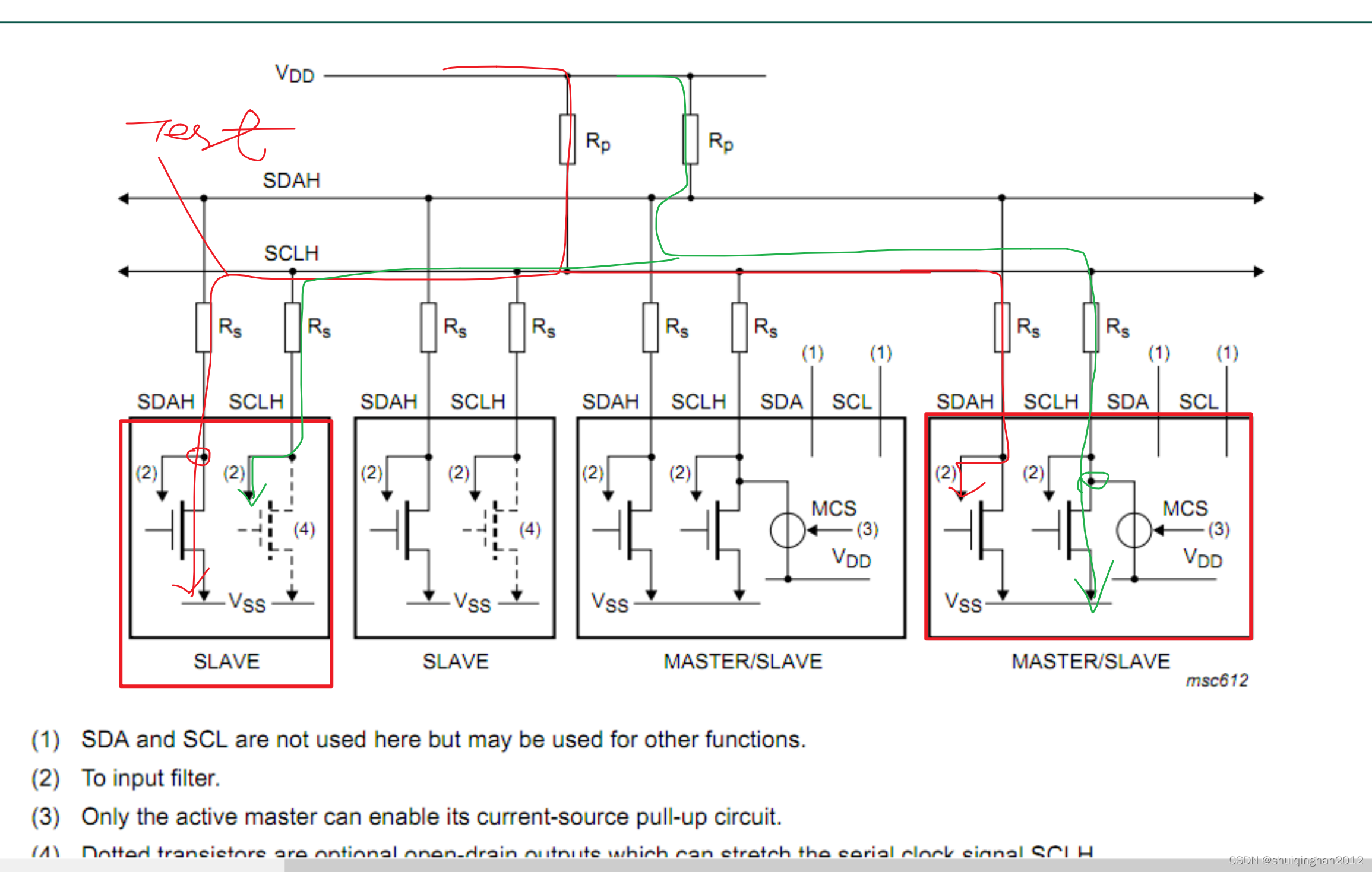

 数据流向及测试位置示意。

总结：

1.I2C data 低电平不能到0是由于通路电流较大，GPIO 内部MOS 内阻分到了部分电压，通路电流或者增加通路电流能力都可以降低此电压，通常都在SPEC范围内，可不修改。

基于不到0 的电平可以判断数据的流向。

2.GPIO 内部输出电流能力控制是通过切换或者并联不同的PP电路实现，因此PP模式和OD模式时可能并不是同一个电路，尽管他们都是由同一个pin输出。

3.I2C 修改为Push-Pull的操作，只在单主机上可行，多主机时依然要遵守协议。（这一点可能不准确，有经验的同学帮忙评论留言）
