编写第一个程序
创建项目的方式:

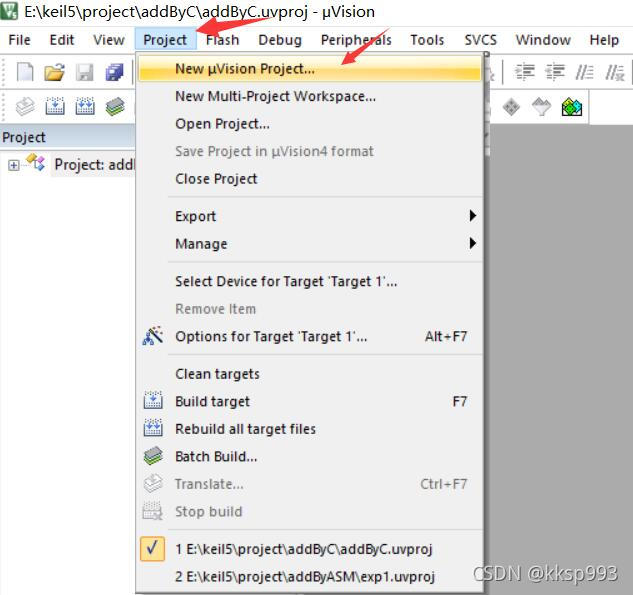

创建一个项目:Project - New μVision Project... 以新建项目

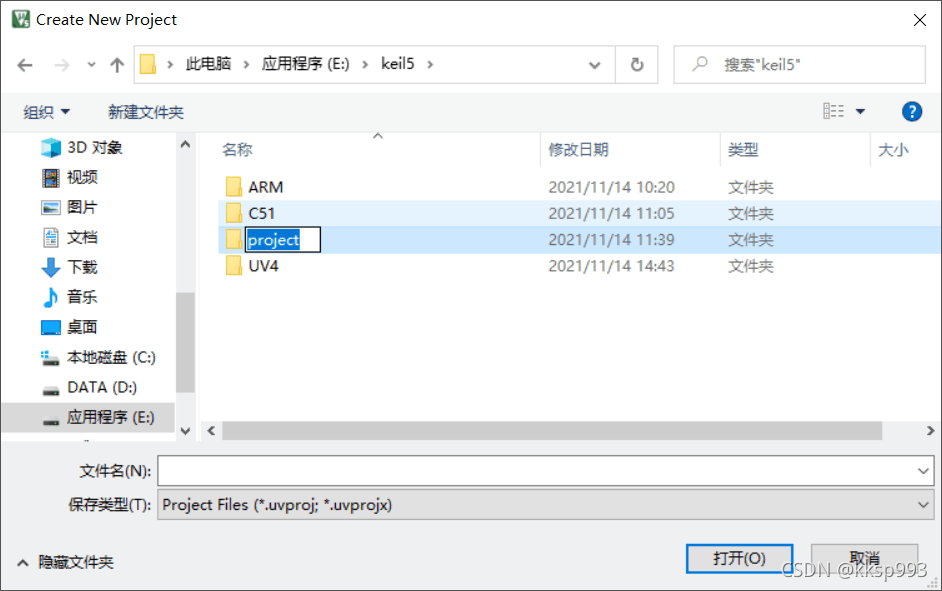

创建项目文件夹:在目录下创建一个文件夹,它将容纳将来所有的项目
(注意:所有路径均不能包含中文字符,下同)

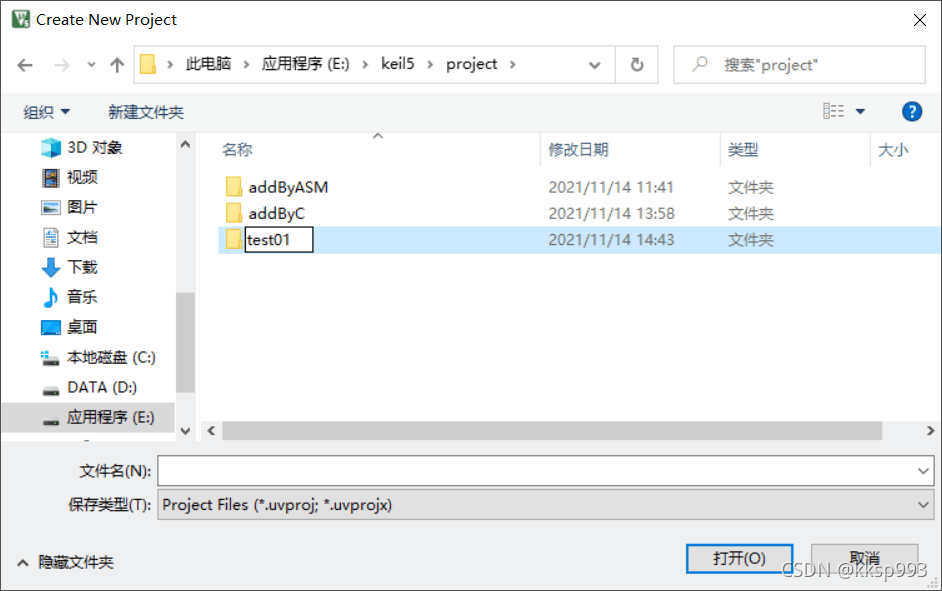

创建项目文件夹:为你的项目取一个名字,打开文件夹

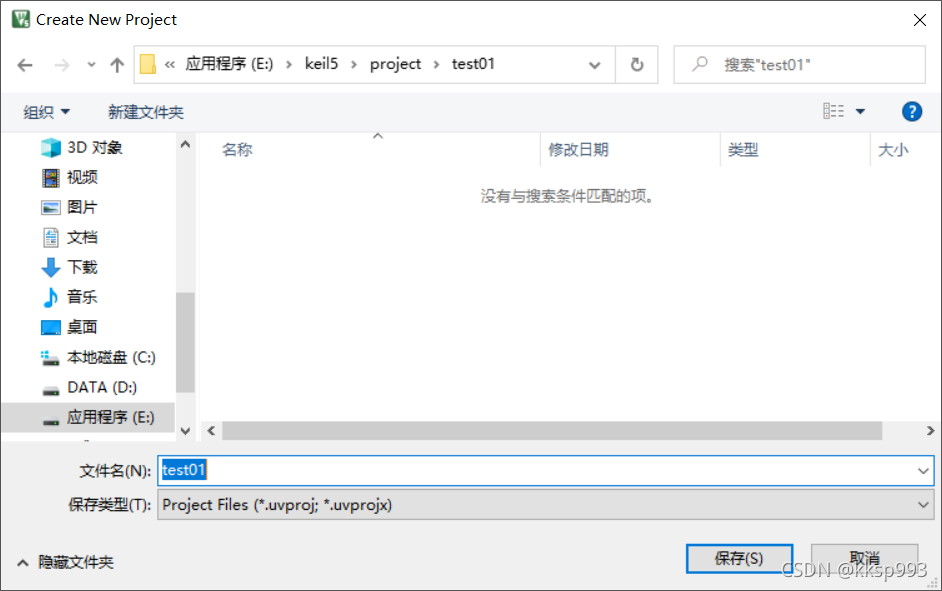

创建项目解决方案:该文件名可以和外面的一样,然后点击保存。

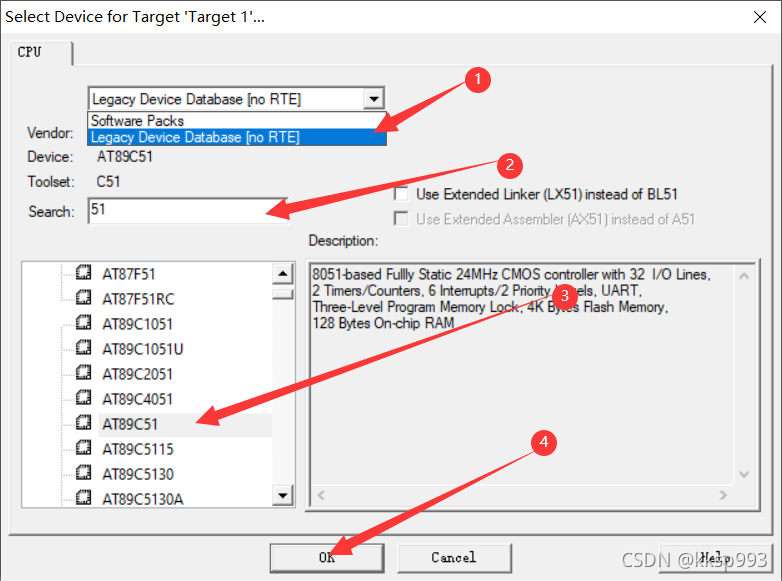

为你的项目选择设备:如果你选择STM32F10x系列,就在software里找,如果是单片机,需要下拉列表找到Legacy Device Database[no RTE],然后搜索51,找到AT89C51芯片,点击ok。

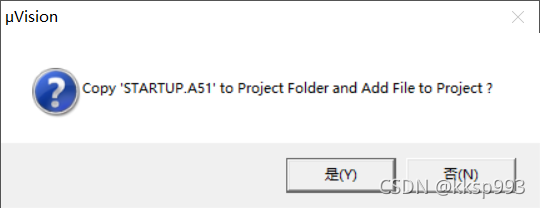

然后会弹出选项框:问我们是否拷贝51单片机的启动文件到当前项目目录中并把它添加到项目里。这个文件是c语言的启动文件,帮助程序找到main函数并执行的。简而言之如下:
如果用汇编编写51程序,就不需要拷贝,点【否】
如果用C语言编写51程序,就需要拷贝,点【是】
【启动文件详解传送门】C51启动文件详解_wang0901的专栏-CSDN博客

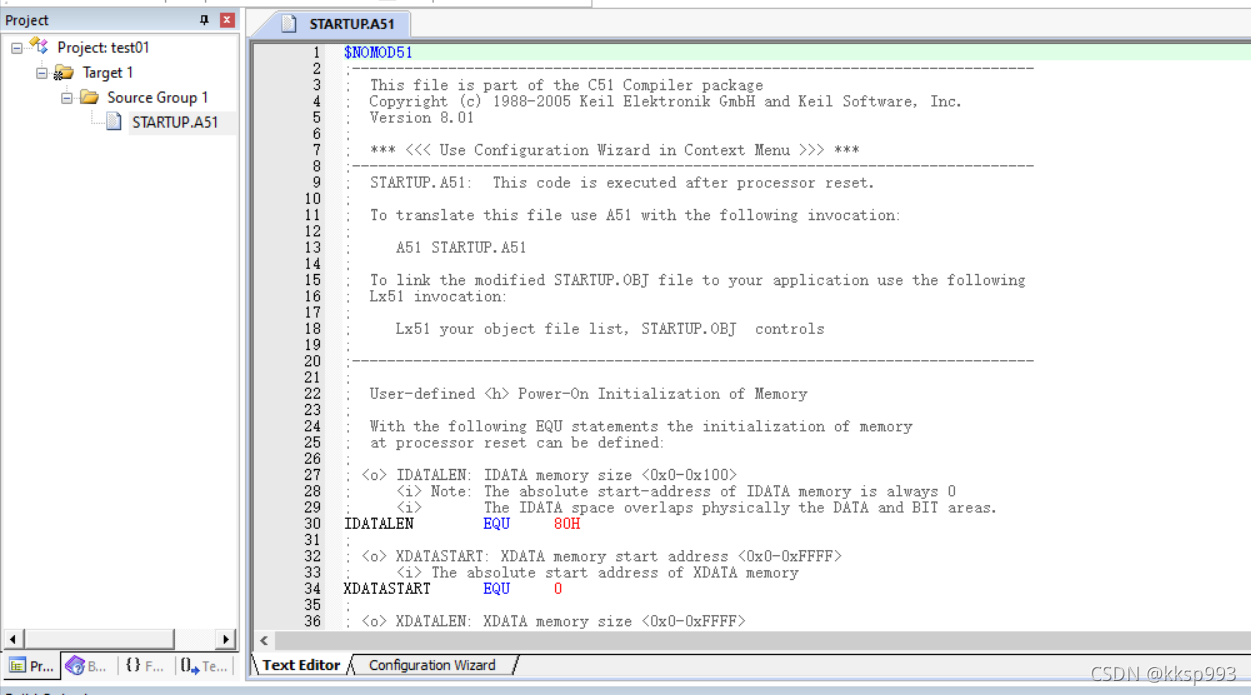

点【是】则会发现多一个启动文件,打开是这个样子的:

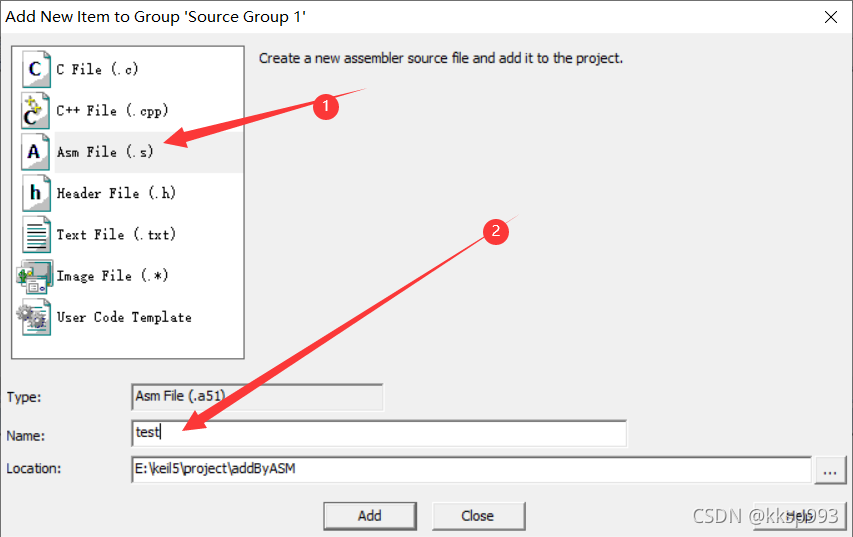

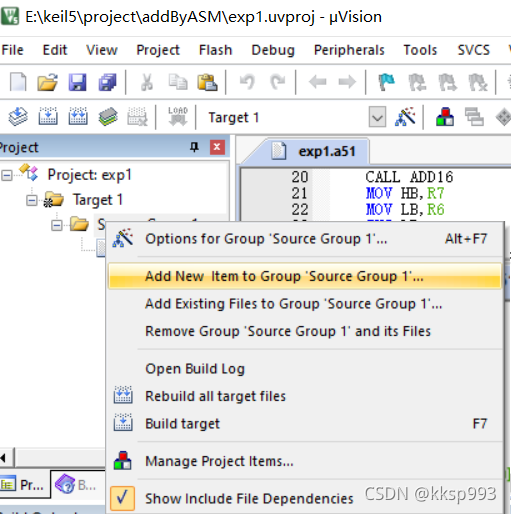

创建代码文件:之后打开目录层次,我们右键source group 添加一个项,选择C文件或者asm文件(取决于你想用什么语言,因为刚才选了否,我们选择asm文件),然后起一个名字,点击Add。
然后就可以愉快地编写程序了!
编写1加到100的汇编程序
首先分析,1+2+···+100结果是5050,大于255,因此8位不够,16位才够,需要进行16位加法add16子程序的编写:低位和低位半加,高位和高位全加。子程序需要确定传参方式,这里选择比较简单的寄存器传参;无论如何子程序调用和释放至少需要压入PC的值,是需要堆栈的设置SP为60H。
由于是第一个程序,我们对代码进行详细分析:
(1)声明变量(也有说法说这不是变量,这里就当作起个名字)
HB EQU 30H;代表和的高8位
LB EQU 31H;代表和的低8位
LP EQU 32H;代表加数,因为一直加到100,即64H,因此8位够表示
Q1:为什么从30H开始,30H有什么讲究吗?
A1:因为30H以下不属于用户RAM区。C51片内数据存储器的组成如下:
30H~7FH 用户RAM区(堆栈、数据缓冲区)
20H~2FH 可位寻址区
00H~1FH 平均分配有4组工作寄存器区
Q2:为什么EQU没有运行?
A2:EQU是汇编伪指令,不生成机器码。
(2)初始化操作
ORG 0;标记下一条指令在0000H
JMP MAIN;由于上电复位后的程序入口地址0000H,因此执行指令,并跳转到Main
ORG 30H;标记下一条指令在0030H,为了跳过中断向量表区域.MAIN: ....................
Q1:ORG是不是执行不到?JMP MAIN都跳走了,还怎么执行?
A1:ORG本来就是伪指令,是标记下一指令存在ROM中什么位置的,根本就不生成机器码,也不会被执行到。
Q2:为何在之前要标记为00H?
A2:00H是上电复位后的程序入口地址,标记下一条为执行的第一条指令。(不写也不会报错,因为系统自动从0开始,属于是规范。)
Q3:为何又标记为30H?这个30H和上面的30H是一个意思吗?
A3:赋值30H是因为ROM中00H~30H有如下中断向量表,不应覆盖(不同于之前的RAM):
外部中断0 | 0003H |
定时器/计数器T0 | 000BH |
外部中断1 | 0013H |
定时器/计数器T1 | 001BH |
串行口 | 0023H |
(3)子程序的书写
ORG 0060H
ADD16:
CLR C;先清除进位标志
MOV A,R4
ADD A,R6
MOV R6,A;低位加法,加完存在R6中
MOV A,R5
ADDC A,R7
MOV R7,A;高位加法,加完存在R7中
RET
END
首先标记为60H的程序地址(这个应该是估测,实际主函数只写到了0x52)。先做低位加法,再做高位带进位加法。
(4)主程序的书写:
ORG 30H;跳过中断向量表区域
MAIN:
MOV A,#60H
MOV SP,A;入栈操作后sp-2,出栈操作后sp+2。mov sp,#60H 的意思是设置堆栈的长度为60H byte
CLR A
MOV HB,A;给HB赋个0
INC A
MOV LB,A;给LB赋个1
MOV LP,#2;给LP赋个2
LOOP:
MOV R7,HB;加数高八位
MOV R6,LB;加数低八位
MOV R5,#0;由于16位加法,加和上限为100,故高八位为0
MOV R4,LP;加数,代表1,2,3,...,100
CALL ADD16;调用子程序
MOV HB,R7
MOV LB,R6;R6,R7写回内存
INC LP;加数加一
MOV R0,LP;将LP放入寄存器
CJNE R0,#101,LOOP;进行寄存器比较
JMP $;陷入死循环,启动中断服务程序,程序终止
设置栈顶位置为60H,这个是因为元素入栈操作后sp-2,出栈操作后sp+2,低地址存放着栈顶元素,而高地址存放着栈底元素造成的,60H即申请了一块比较大的堆栈空间。
中间给几个寄存器赋值没什么好说的,存入操作数。LOOP前4句是给寄存器赋值,相当于子程序的寄存器传参。
CALL是调用子程序的关键字,这个子程序无论写在该文件的哪里都能被访问到。
做完加法写回内存,将内存中LP(又是加数,又是自增的变量,相当于for循环中的i),与101立即数比较,CJNE,如果不为101则转LOOP(相当于80x86中的JNE)
JMP $中,jump表示跳转,$表示当前程序指针的位置。跳转到当前程序指针的位置什么意思?该指令会反复执行JMP $,直到启动中断服务程序。因此也就结束了这个程序的运行。
综上所述,代码如下:
;00H~1FH依次排列4个工作寄存器区
;20H~2FH存放着可位寻址区
;用户RAM区从30H开始到7FH,因此从30H存数据。
HB EQU 30H;代表和的高8位
LB EQU 31H;代表和的低8位
LP EQU 32H;代表加数,因为一直加到100,即64H,因此8位够表示
ORG 0;上电复位后的程序入口地址0000H
JMP MAIN;跳转到Main
ORG 30H;跳过中断向量表区域
MAIN:
MOV A,#60H
MOV SP,A;入栈操作后sp-2,出栈操作后sp+2。mov sp,#60H 的意思是设置堆栈的长度为60H byte
CLR A
MOV HB,A;给HB赋个0
INC A
MOV LB,A;给LB赋个1
MOV LP,#2;给LP赋个2
LOOP:
MOV R7,HB;加数高八位
MOV R6,LB;加数低八位
MOV R5,#0;由于16位加法,加和上限为100,故高八位为0
MOV R4,LP;加数,代表1,2,3,...,100
CALL ADD16;调用子程序
MOV HB,R7
MOV LB,R6;R6,R7写回内存
INC LP;加数加一
MOV R0,LP;将LP放入寄存器
CJNE R0,#101,LOOP;进行寄存器比较
JMP $;陷入死循环,启动中断服务程序,程序终止
ORG 0060H
ADD16:
CLR C;先清除进位标志
MOV A,R4
ADD A,R6
MOV R6,A;低位加法,加完存在R6中
MOV A,R5
ADDC A,R7
MOV R7,A;高位加法,加完存在R7中
RET
END
编写1加到100的C语言程序
前面步骤差不多,除了拷贝51单片机的启动文件和创建C文件以外,没有什么区别。
#include<stdio.h>
#include<reg51.h>#define OSC 11059200
#define BAUD 9600void main(void){
int i;
int result;
SCON=0x50;
TMOD=0x20;
TH1=TL1=256-(OSC/12/16/BAUD);
TR1=1;
TI=1;
for(i=0;i<=100;i++){
result+=i;
}
printf("%d",result);
while(1);
}
SCON=0x50:
SCON是串行口控制寄存器,0x50为16进制,转换成二进制是01010000,对应下附表,即将串行口控制寄存器设置为串行口工作方式1并允许中断接收数据。
附: scon寄存器结构表
SCON | SM0 | SM1 | SM2 | REN | TB8 | RB8 | TI | RI |
位地址 | 9FH | 9EH | 8DH | 9CH | 9BH | 9AH | 99H | 98H |
TMOD=0x20:
TMOD是定时/计数器方式控制寄存器,所以TMOD=0x20是将定时/计数器1设置为工作方式2.
TH1=TL1:
给定时/计数器1装初值,即确定定时时长,具体时间与晶振有关.
在方式2下,定时时间T与晶振频率fosc之间满足关系 ,反解得到
。因此如此赋值。
TR1=1:
定时器/计数器1(T1)的运行控制位,置1表示让这个定时器运作起来。(相当于开关开开)
TI=1:
TI是串口送数据完成标志,TI=1说明当前数据(1字节)已经通过串口发送出去了。这里是指数据发送允许标志,通常的发送完成写法如下:
SBUF = senddata; //senddata 是需要发送的数据
while(!TI); //当TI为0是,一直执行while死循环,当TI为1时,跳出while循环
TI=0; //清掉TI,为发送下个数据做准备。
接下来就是纯粹的c语言写法了,不多说了。
注意:
(1)for(int i=0;i<101;i++)是不被允许的,int i需要提前申明。

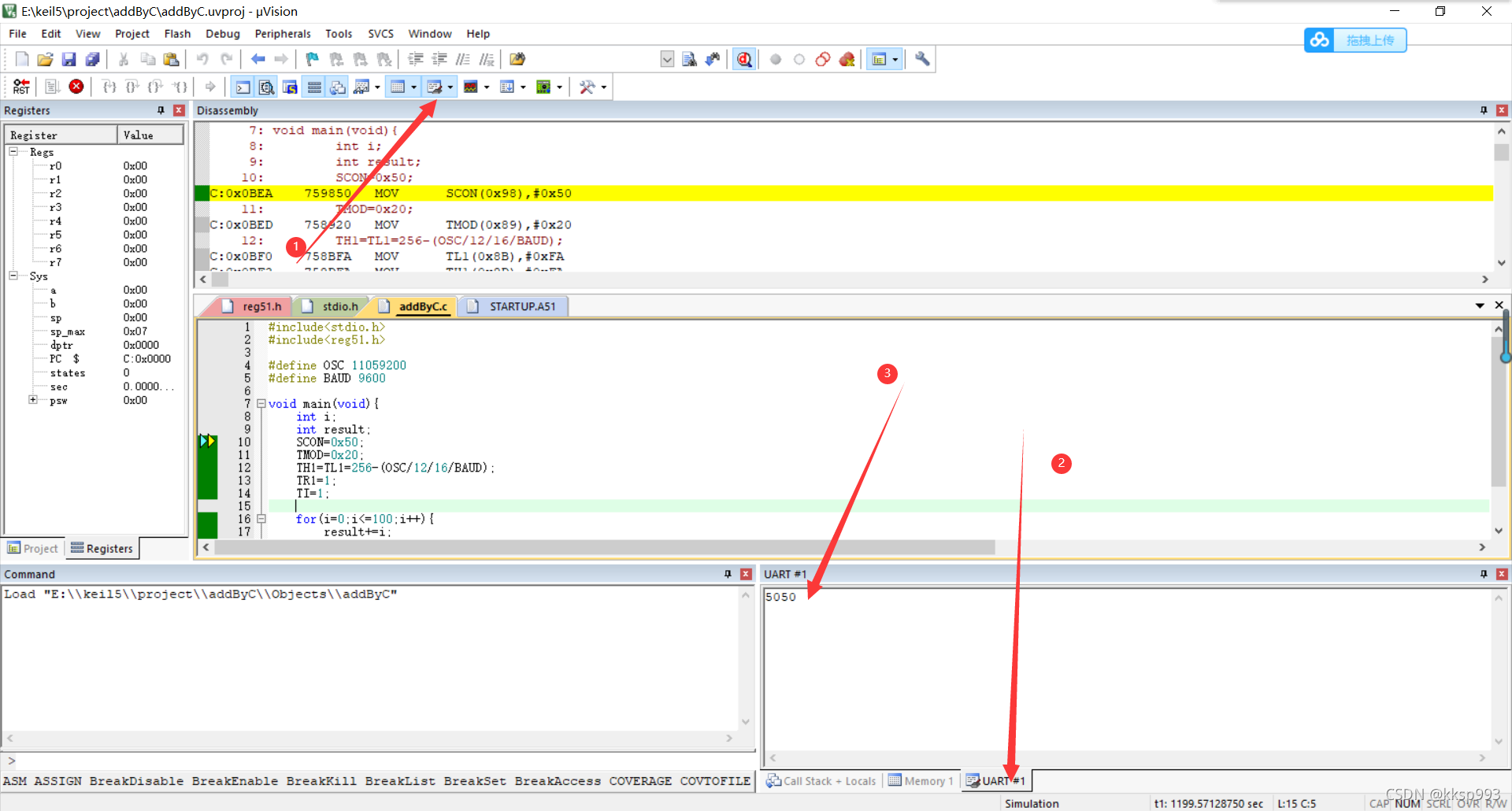

(2)printf语句是打印设备上的,运行完可以在serial windows打开,点击下面UART #1,可以看到打印了5050.
程序的调试

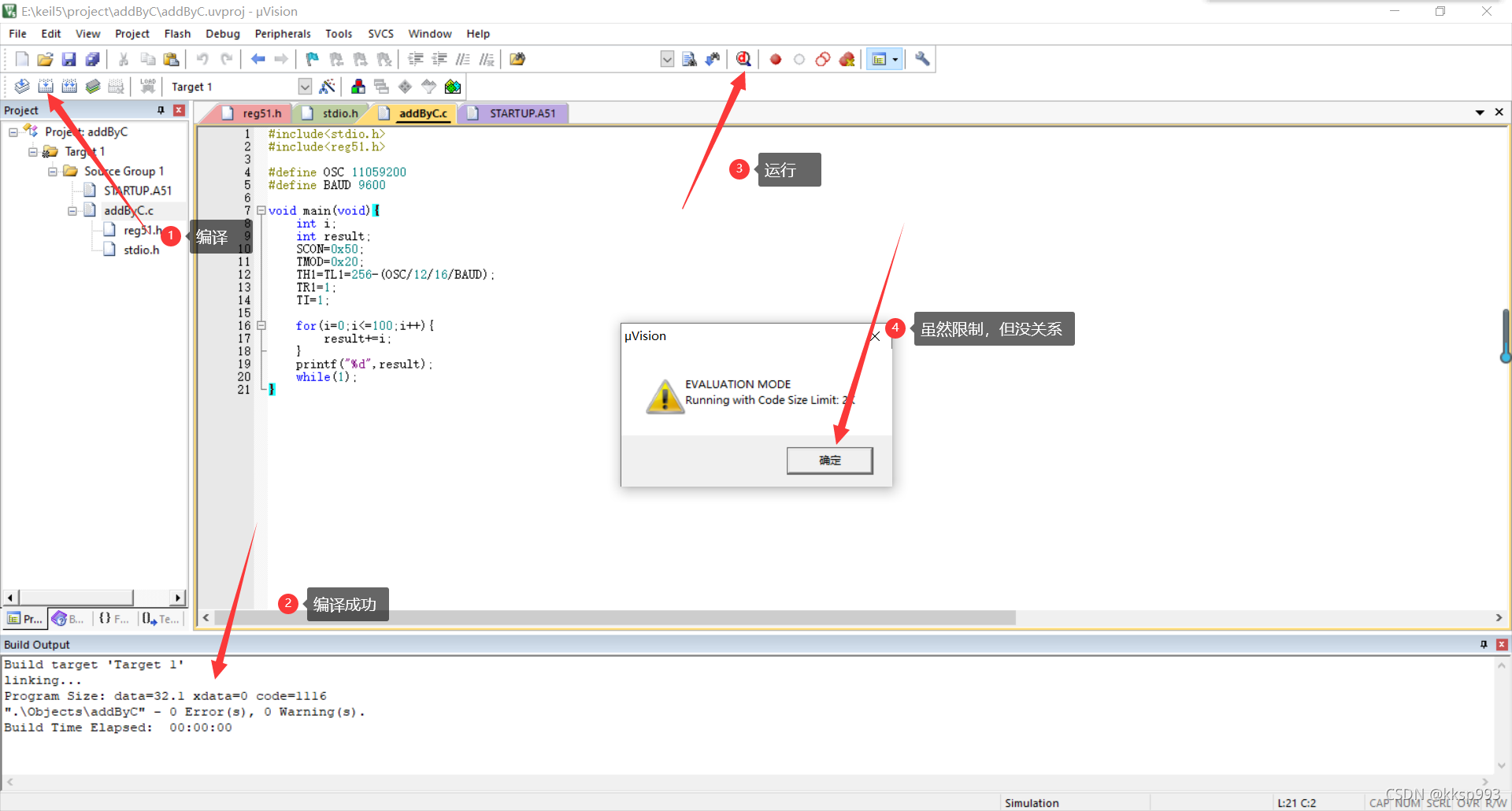

先build,检查无错误,再调试。

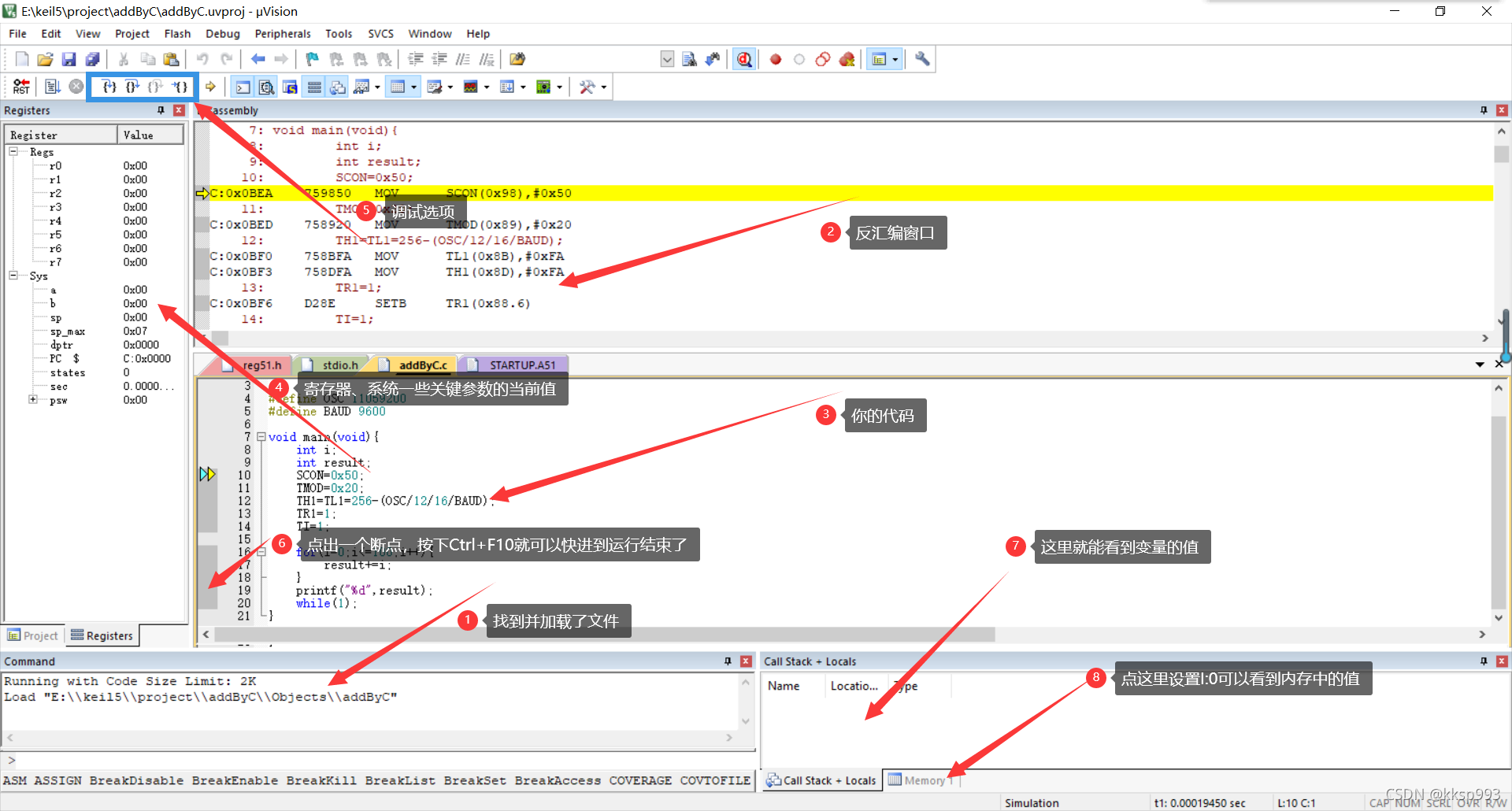

调试如下:

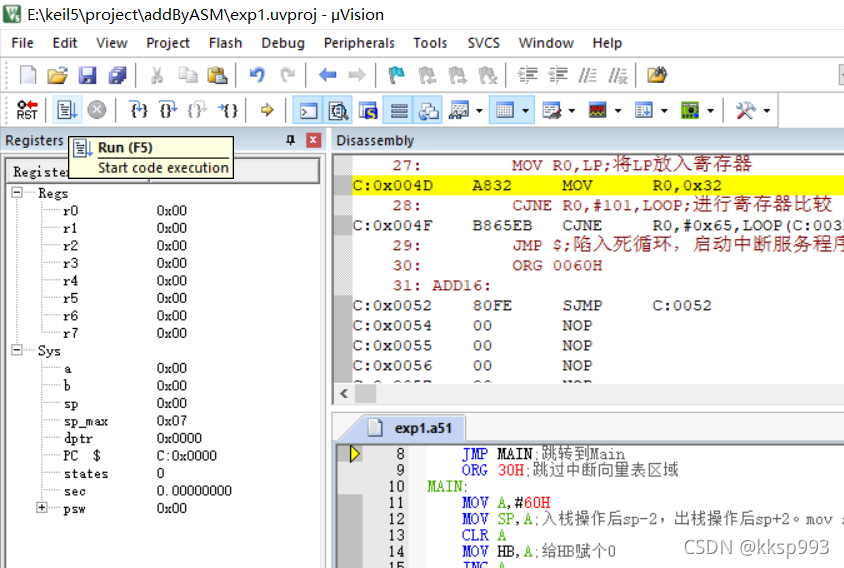

当然也可以点击run(F5)运行代替断点+CTRL+F10,运行结果为13BAH(=5050)
好了,以上就是这一小节讲解的keil5安装及第一个程序从1加到100。感谢友友们一键三连哦!
