关于如何存储信息、 最短路径算法的实现已经在之前章节说过，这里就不重复了，简单回顾一下实现内容。麻烦有需求的看官Tp到前一节：

【Java实现】南京地铁导航系统的简单实现（一）—— 存储站点信息_kksp993的博客-CSDN博客

【Java实现】南京地铁导航系统的简单实现（二）—— 最短路径算法的实现_kksp993的博客-CSDN博客

实现内容

以南京地铁运营示意图为模板，实现任意两个站点之间最优路径导航的规划与动态展示效果。具体模板图片以及要求如下：

1. 存储南京地铁线路站点信息。

2. 给定起点站和终点站，假设相邻站点路径长度相等，求路径最短的地铁乘坐方案；

3. 给定起点站和终点站，假设相邻站点路径长度相等，求换乘次数最少的地铁乘坐方案，若存在多条换乘次数相同的乘坐方案，则给出换乘次数最少且路径长度最短的乘坐方案。

4. 在实际应用中，相邻站点的距离并不相等，假设中转站地铁停留时间为T1，非中转站地铁停留时间为T2，地铁换乘一次的时间消耗为T3（不考虑等待地铁的时间），地铁平均速度为v，相邻站点的路径长度已知，试求：在给定起点站和终点站的情况下，求乘坐时间最短的地铁乘坐方案。

5. 设计可视化的查询界面,对以上内容进行动态化展示。

（注明：此例使用Swing包写java图形化界面）

窗体JFrame的设计

很多初学者（emm其实我也是初学者）会认为图形化界面很难做，然后在网上找到一些给了个JFrame生成了最基础窗体的程序然后只会改改宽高，对于监听、事件响应、布局管理器了解很少。这里想通过这个例子阐释这一部分的实现技巧。

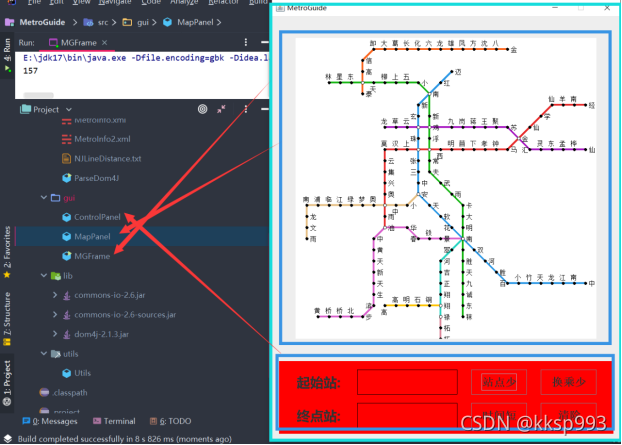

首先说下原理，为了实现程序解耦，需要每个部件各司其职，对于我们这个项目而言，可以分为三个部分：窗口、地图组件、控制组件，基本上就可以按照功能简单分类。这样编程可以尽量减少维护运营的复杂程度，把大问题化成小问题而逐个击破，很方便。

（emmm，不要和我之前一样直接在JFrame上画图。。。）

实现功能：

（1）可以像高德地图/百度地图/腾讯地图/....完成基本的地图缩放、平移、选择等操作

（2）完成业务的可视化表示：

①用户选择站点，在下面红框中显示表示选为起始站/终点站

②根据右边按钮可以导航/清楚所选

③调用相关程序（上一节的程序）完成路径导航，获得导航路径

④通知地图模块绘制路线信息。

（3）其他特效功能。

先上代码，再进行解释：

package gui;

import db.ParseDom4J;

import javax.swing.*;
import java.awt.*;

@SuppressWarnings("serial")
public class MGFrame extends JFrame {
    private static int frame_width = 640;
    private static int frame_height = 800;
    private static int frame_sX = (int) ((Toolkit.getDefaultToolkit().getScreenSize().getWidth() - frame_width) / 2);
    private static int frame_sY = (int) ((Toolkit.getDefaultToolkit().getScreenSize().getHeight() - frame_height) / 2);
    private static MapPanel mapPanel = new MapPanel(540, 540);
    private static ControlPanel controlPanel = new ControlPanel();

    public MGFrame() {
        setLocation(frame_sX, frame_sY);
        setSize(frame_width, frame_height);
        setTitle("MetroGuide");
        setResizable(false);
        setDefaultCloseOperation(WindowConstants.EXIT_ON_CLOSE);
        setVisible(true);

        setLayout(new FlowLayout(FlowLayout.CENTER, 5, 40));
        add(mapPanel);
        add(controlPanel);
    }

    public static void main(String[] args) throws Exception {
        ParseDom4J.main(args);
        JFrame mGFrame = new MGFrame();
    }

    public static ControlPanel getControlPanel() {
        return controlPanel;
    }

    public static MapPanel getMapPanel() {
        return mapPanel;
    }
}

继承自JFrame的类，GUI最好与核心包分开。不要写在一起，很混乱不易维护。

public class MGFrame extends JFrame {}

这一部分是表示窗体的宽高，(sX,sY)表示窗体左上角顶点的坐标。由于Java是以左上角屏幕点为(0,0)，横向构成x轴，竖向构成y轴，以1像素为分度值，屏幕上的点坐标值均为非负数。下面的公式（其实正常拿个笔画一画就可以明白，把(sX,sY)设置为使得窗体上下左右留白对称即可）能够使得窗体居中。

private static int frame_width = 640;
private static int frame_height = 800;
private static int frame_sX = (int) ((Toolkit.getDefaultToolkit().getScreenSize().getWidth() - frame_width) / 2);
private static int frame_sY = (int) ((Toolkit.getDefaultToolkit().getScreenSize().getHeight() - frame_height) / 2);

窗体类的构造函数。由于该类是窗体，一旦该类生成了，程序员就一定想使它以最优的形态展现在用户面前，因此把初始化部分写在构造函数里就好了。

这部分可写的代码其实很多，也很复杂，但是常用的就这些：

setLocation(frame_sX, frame_sY);设置左上角顶点的坐标值（这个之前已经已经写好了field值了，所以直接可以用（这样做可以方便程序更改窗体大小））。

setSize(frame_width, frame_height);设置宽高（其实这两步可以由setBounds(...)一步实现）

(如果你设置完没有反应，换成setPreferredSize(...)，这个函数优先级会高一些)

setTitle("MetroGuide");设置窗体标题栏的名称，一般是应用名。

setResizable(false);使得窗体不能改变大小，什么意思？就是说你不能通过把鼠标放在窗口边界上，然后鼠标拖拽使得窗体的大小发生改变。这个是默认置true的，但是一般情况下改变大小不利于内部组件的大小设置，可能会有横向纵向拉伸，就会不好看。对于我这个不想让用户改变窗体大小的程序，置false。

setDefaultCloseOperation(WindowConstants.EXIT_ON_CLOSE);这句你写上就好了。什么意思呢？写上这个是如果把窗体关了，就是点击右上角的红叉叉把窗口关了，会同时把程序也关了，否则如果不写的话，程序会还在运行。

setVisible(true);这句你写上就好了。什么意思？就是说设置窗口可见，默认是不可见的，也就是说，你不写，这个窗口你就看不见，也点不着。

setLayout(new FlowLayout(FlowLayout.CENTER, 5, 40));这个是设置了一个流式布局，流式布局听起来高大上难以理解，其实不然。流式布局关键在“流”，“流”译之为水流。夫水迂回而前进，遇礁石而折返。流式布局就好比水流，向着某一个方向摆放组件直到撞到该容器的容器壁，然后折返回来（如果是横着的，那么就好比你在word中打字，从左往右，到行尾（也就是容器壁），折返回下一行开头，那么横向的流式布局就是这样的布局规定）。

FlowLayout.CENTER每行中的组件居中，属于align属性。具体参见：

关于java中FlowLayout（流布局管理器）中的常量LEADING等问题_星月昭铭的博客-CSDN博客

5，40表示horizontal gap（hgap）与vertical gap（vgap）的值，hgap是横向组件间距为5像素，vgap表示行间距为40像素。

add(mapPanel); add(controlPanel);加入组件，这个时候是后面需要用的组件，都用add方法加入容器。

public MGFrame() {
    setLocation(frame_sX, frame_sY);
    setSize(frame_width, frame_height);
    setTitle("MetroGuide");
    setResizable(false);
    setDefaultCloseOperation(WindowConstants.EXIT_ON_CLOSE);
    setVisible(true);

    setLayout(new FlowLayout(FlowLayout.CENTER, 5, 40));
    add(mapPanel);
    add(controlPanel);
}

主函数首先执行业务逻辑，然后绘制UI界面，因为JFrame不点关它不关，所以这里不需要设置死循环之类的。

public static void main(String[] args) throws Exception {
    ParseDom4J.main(args);
    JFrame mGFrame = new MGFrame();
}

其他setget方法就不说了。

MapPanel设计

emmm，代码有点长，我先放上来，挑重点讲：

（ps.虽然我也明白，很多人见到代码就溜了....emmm，再看看？）

package gui;

import core.LogicalPoint;
import core.Station;

import javax.swing.*;
import java.awt.*;
import java.awt.event.*;
import java.util.ArrayList;
import java.util.HashMap;

public class MapPanel extends JPanel {
    private static int blockwidth = 20;
    private static final int BST_BLOCK_WIDTH = 20;
    private static final int MAX_BLOCK_WIDTH = 60;
    private static final int MIN_BLOCK_WIDTH = 15;
    private int width;
    private int height;
    private static final Point BST_BASEPOINT = new Point(0, 0);
    private Point basePoint = new Point(0, 0);
    private static HashMap<Integer, Color> colors = new HashMap<>();
    private static boolean isShowing = false;
    private static boolean isViewPort = false;
    private static ArrayList<Station> path;

    private static int process = 0;

    public MapPanel(int width, int height) {
        setPreferredSize(new Dimension(width, height));
        setBackground(Color.white);
        setAllcolor();
        addMouseListener(new MouseListener() {

            @Override
            public void mouseClicked(MouseEvent e) {
                endShowing();
                Point phyClickP = e.getPoint();
                LogicalPoint lgcClickP = getLogicalPoint(phyClickP);
                Station station = Station.getStationforAddr(lgcClickP);
                if (station == null) return;
                System.out.println(station);
                ControlPanel.selectStation(station);
            }


            @Override
            public void mousePressed(MouseEvent e) {}

            @Override
            public void mouseReleased(MouseEvent e) {}

            @Override
            public void mouseEntered(MouseEvent e) {}

            @Override
            public void mouseExited(MouseEvent e) {}
        });
        addMouseMotionListener(new MouseMotionListener() {
            private Point lastPoint;

            @Override
            public void mouseDragged(MouseEvent e) {
                Point curPoint = e.getPoint();
                int dx = curPoint.x - lastPoint.x;
                int dy = curPoint.y - lastPoint.y;
                basePoint.x += dx;
                basePoint.y += dy;
                lastPoint = curPoint;
                repaint();
            }

            @Override
            public void mouseMoved(MouseEvent e) {
                lastPoint = e.getPoint();
            }
        });

        addMouseWheelListener(new MouseWheelListener() {
            @Override
            public void mouseWheelMoved(MouseWheelEvent e) {
                // 如果车轮旋转值为负，则表示向上旋转，而
                // 正值表示向下旋转
                if (e.getWheelRotation() < 0) {
                    ModifyView(1, e.getPoint());
                } else if (e.getWheelRotation() > 0) {
                    ModifyView(-1, e.getPoint());
                }
            }
        });
    }

    /**
     * 缩放屏幕窗口
     * @param dx 缩放力度，>0放大，<0缩小，dx值影响blockWidth大小
     * @param center 缩放中心
     */
    private void ModifyView(int dx, Point center) {
        if (dx == 0) return;
        if (blockwidth > MAX_BLOCK_WIDTH && dx > 0) return;
        if (blockwidth < MIN_BLOCK_WIDTH && dx < 0) return;
        basePoint.x += dx / Math.abs(dx) * (basePoint.x - center.getX()) / blockwidth;
        basePoint.y += dx / Math.abs(dx) * (basePoint.y - center.getY()) / blockwidth;
        blockwidth += dx;
        repaint();
    }

    /**
     * 开启isViewPort标志，对视口进行平移缩放，得到最佳观测视角。
     * 当前设置的缩放倍率为2/3，级数求和能够缩放到指定位置，误差为1像素。
     */
    private void viewPort() {
        isViewPort = true;
        int dx = blockwidth - BST_BLOCK_WIDTH;
        if (dx != 0)
            blockwidth -= dx / 1.5;
        if (!basePoint.equals(BST_BASEPOINT)) {
            basePoint.translate((int) ((BST_BASEPOINT.x - basePoint.x) / 1.5), (int) ((BST_BASEPOINT.y - basePoint.y) / 1.5));
        }
        if (Math.abs(dx) < 2 && Math.abs(basePoint.x - BST_BASEPOINT.x) < 2 && Math.abs(basePoint.y - BST_BASEPOINT.y) < 2) {
            isViewPort = false;
        }
    }

    /**
     * 动态显示path路线
     * @param path 需要显示的path路线
     */
    public static void showPathNavigation(ArrayList<Station> path) {
        isShowing = true;
        MapPanel.path = path;
        MGFrame.getMapPanel().repaint();
    }


    private void setAllcolor() {
        colors.put(1, new Color(0x2897E6));
        colors.put(2, new Color(0xE82A2A));
        colors.put(3, new Color(0x15B612));
        colors.put(4, new Color(0xA513C0));
        colors.put(10, new Color(0xE6BE80));
        colors.put(-1, new Color(0x27D4C1));
        colors.put(-3, new Color(0xDA60CD));
        colors.put(-7, new Color(0xDD8699));
        colors.put(-8, new Color(0xFB631A));
        colors.put(-9, new Color(0xFFC500));
    }


    @Override
    public void paint(Graphics g) {
        super.paint(g);
        if (isShowing)
            viewPort();
        paintMap(g);
    }

    private void paintMap(Graphics g) {
        Station[][] stationMap = Station.getStationsMap();

        for (int lineNum : Station.getLine_Map().keySet()) {
            drawStationLine(g, lineNum, !isShowing);
            if (isShowing) {
                drawShowingline(g, path);
            }
        }
        for (Station[] stations : stationMap) {
            for (Station station : stations) {
                drawStation(g, station);
            }
        }
    }

    /**
     * 绘制一个站点
     * @param g 画笔
     * @param station 站点
     */
    private void drawStation(Graphics g, Station station) {
        if (station != null) {
            int smallOvalRadium = 2 + blockwidth / 18;
            Point phyPoint = getPhysicalPoint(station.getLoc());
            //中转站绘制白圈，其他绘制黑点
            if (!station.isTS()) {
                g.fillOval((int) phyPoint.getX() - smallOvalRadium, (int) phyPoint.getY() - smallOvalRadium
                        , smallOvalRadium * 2, smallOvalRadium * 2);
            } else {
                g.setColor(Color.white);
                g.fillOval((int) phyPoint.getX() - smallOvalRadium, (int) phyPoint.getY() - smallOvalRadium
                        , smallOvalRadium * 2, smallOvalRadium * 2);
                g.setColor(Color.black);
                g.drawOval((int) phyPoint.getX() - smallOvalRadium, (int) phyPoint.getY() - smallOvalRadium
                        , smallOvalRadium * 2, smallOvalRadium * 2);
            }
            //判断上下左右，绘制站名
                if (station.getStationRight() == null)
                    g.drawString(station.toString().substring(0, Math.min(blockwidth / 15, station.toString().length())), (int) phyPoint.getX() + 5,
                            (int) phyPoint.getY() + 5);
                else if (!station.isOccpyUpLeft())
                    g.drawString(station.toString().substring(0, Math.min(blockwidth / 15, station.toString().length())), (int) phyPoint.getX() - smallOvalRadium - 5,
                            (int) phyPoint.getY() - 2 * smallOvalRadium);
                else if (station.getStationLeft() == null)
                    g.drawString(station.toString().substring(0, Math.min(blockwidth / 15, station.toString().length())), (int) phyPoint.getX() - blockwidth + 5,
                            (int) phyPoint.getY() + 5);
                else if (station.getStationDowm() == null)
                    g.drawString(station.toString().substring(0, Math.min(blockwidth / 15, station.toString().length())), (int) phyPoint.getX() - smallOvalRadium - 5,
                            (int) phyPoint.getY() + 2 * smallOvalRadium + 10);

        }
    }

    /**
     * 绘制线路
     * @param g 画笔
     * @param lineNum 线路编号
     * @param isColored 是否上色
     */
    private void drawStationLine(Graphics g, int lineNum, boolean isColored) {
        ArrayList<Station> line = Station.getLine_Map().get(lineNum);
        Point curPoint, lastPoint = getPhysicalPoint(line.get(0).getLoc());
        g.setColor(isColored ? colors.get(lineNum) : Color.gray);
        drawEdge(g, line, lastPoint);
    }

    /**
     * 绘制选中路线
     * @param g 画笔
     * @param line 选中的线路
     */
    private void drawShowingline(Graphics g, ArrayList<Station> line) {
        Point curPoint, lastPoint = getPhysicalPoint(line.get(0).getLoc());

        drawProcessEdge(g, line, lastPoint, 1.0 * process / 100);
        if (process < 99 && !isViewPort) process++;
        try {
            Thread.sleep(20);
        } catch (InterruptedException e) {
            e.printStackTrace();
        }
        repaint();
    }

    /**
     * 绘制一条边
     * @param g 画笔
     * @param line 线路
     * @param lastPoint 路由节点，用于判断是几号线
     */
    private void drawEdge(Graphics g, ArrayList<Station> line, Point lastPoint) {
        drawProcessEdge(g, line, lastPoint, 1);
    }

    /**
     * 绘制一条渐进的线
     * @param g 画笔
     * @param line 绘制数组
     * @param lastPoint 上一路由节点
     * @param process 进度条
     */
    private void drawProcessEdge(Graphics g, ArrayList<Station> line, Point lastPoint, double process) {
        Point curPoint;
        ((Graphics2D) g).setStroke(new BasicStroke(blockwidth / 6, BasicStroke.CAP_ROUND, BasicStroke.JOIN_ROUND));
        for (int i = 1; i < line.size() * process && line.get(i) != null; i++) {
            if (isShowing & process < 1) {
                g.setColor(colors.get(line.get(i).commonLineNum(line.get(i - 1))));
                ((Graphics2D) g).setStroke(new BasicStroke(blockwidth / 4, BasicStroke.CAP_ROUND, BasicStroke.JOIN_ROUND));
            }
            curPoint = getPhysicalPoint(line.get(i).getLoc());
            g.drawLine(lastPoint.x, lastPoint.y, curPoint.x, curPoint.y);
            lastPoint = curPoint;
        }
        ((Graphics2D) g).setStroke(new BasicStroke(1.0f));
        g.setColor(Color.BLACK);
    }

    /**
     * 结束当前高亮显示
     */
    public void endShowing() {
        if (isShowing) {
            isShowing = false;
            process = 0;
        }
    }

    /**
     * 获得具体画在panel上的点
     * @param lgPoint 站点矩阵的逻辑点
     * @return 具体画在panel上的点
     */
    private Point getPhysicalPoint(LogicalPoint lgPoint) {
        return new Point((int) (lgPoint.getX() * blockwidth + basePoint.getX()),
                (int) (lgPoint.getY() * blockwidth + basePoint.getY()));
    }

    /**
     * 获得panel上相应点对应的逻辑点
     * @param point 具体画在panel上的点
     * @return 站点矩阵对应的逻辑点
     */
    private LogicalPoint getLogicalPoint(Point point) {
        return new LogicalPoint((int) Math.floor((point.getX() - basePoint.getX()) / blockwidth + 0.5),
                (int) Math.floor((point.getY() - basePoint.getY()) / blockwidth + 0.5));
    }
}

首先讲一下这种地图绘制的原理。首先一个组件在窗口上显示，需要有明确的参考系，对于参考系默认是该组件左上角点为(0,0)。但是，很显然，这个参考点动不了，不够灵活。例如：中国地图，如果我想聚焦北京市，那么我应当只显示北京市的地图，而不会把从新疆一直到北京都显示出来。因为你的参考系是死的，也就是(0,0)动不了，如果非要这样调整就需要调整整个图片各点坐标。（北京以西的地方x坐标都是负的，对于事件监听需要重新定位比较复杂）。

这里采用的是基于参考点的坐标系，也就是说所有图形绘制基于的是参考点BasePoint，那么问题就简单了：（这个参考点相对于(0,0)而言，是可以改变的可以变换的）

（1）对于题目中棋盘状的点阵形式，可以使用(m,n)一一映射到具体的参考位置上：

$V_{physic}=V_{logic}\cdot blockwidth+B_p$

$V_{logic}=floor(\frac{V_{physic}-B_p }{blockwidth}+0.5)$

其中 $V_{logic}=(m,n)$ 表示棋盘上的逻辑点位置，比如迈皋桥是 $(14,3)$ ,对应初始状态下的物理坐标为 $(280,60)$ 如果 $B_p$ 为 $(0,0)$ 的话；同样，点击时，只要x，y都在该点左右1/2间距以内都算点到这个格点的，因此四舍五入需要加个0.5。这样可以一一对应了，后面就不需要再为转化而烦恼了。

（2）对于用户平移类操作，可以直接在 $B_p$ 上修改，绘制时所有点自动向 $B_p$ 对齐：

（3）对于用户缩放类操作，需要基于鼠标位置和滚轮进度对 $B_p$ 和blockwidth进行修正：

当用户以鼠标某一位置缩放地图时，用户实际想要看清楚鼠标所指之处——以鼠标为中心进行缩放。这样会造成基准点的移动，需要以中心点为参考点更改基准点的坐标。

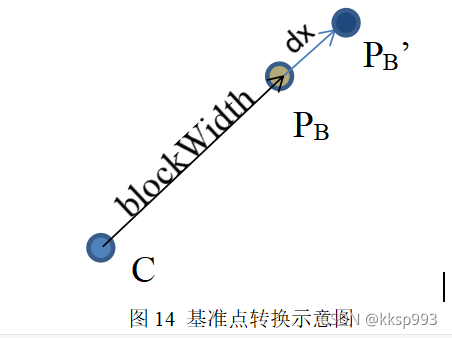

对于鼠标在图像C点，基准点在 $B_p$ ，由于缩放（以blockwidth自增为例）， $CB_P$ 的

长度增加了原来的1/blockwidth倍（例如：一开始是blockwidth是20，那么当所有间距扩大一格时， $CB_P$ 变为原来的1.05倍），但相对方向不变，因此可以以此更新基准点坐标。

具体而言，新的基准点 $B_p$ 满足如下公式：

其中， $C(x,y)$ 表示鼠标位置， $B_p$ 表示基准点位置， $B_P'$ 表示缩放完成后的 $B_p$ 。（emmm，上面公式好像打成Pb了，和bp一个意思。）

监听相应代码书写如下：

这个交互是通过监听实现的，采用匿名内部类的形式重写相关抽象方法，实现相应功能：

（1）添加鼠标点击

addMouseListener(new MouseListener() {

    @Override
    public void mouseClicked(MouseEvent e) {
        endShowing();
        Point phyClickP = e.getPoint();
        LogicalPoint lgcClickP = getLogicalPoint(phyClickP);
        Station station = Station.getStationforAddr(lgcClickP);
        if (station == null) return;
        System.out.println(station);
        ControlPanel.selectStation(station);
    }

    @Override
    public void mousePressed(MouseEvent e) {}

    @Override
    public void mouseReleased(MouseEvent e) {}

    @Override
    public void mouseEntered(MouseEvent e) {}

    @Override
    public void mouseExited(MouseEvent e) {}
});

由于没法不写其他4个方法，所以就写个空方法。对于点击，我们的操作可以获得该站点。由于之前说过，我们是以名称相同为站点的唯一标识符，因此通过上述定位方法，获取站点，看是哪一站。之后就是相应的处理了（这里点完交给控制模块处理（控制模块用点击的信息作为导航起点/终点，交由上一节的最短路线程序寻找路线，再在此地图上绘制出来，即可完成人机交互））

（2）添加鼠标拖拽监听

addMouseMotionListener(new MouseMotionListener() {
    private Point lastPoint;

    @Override
    public void mouseDragged(MouseEvent e) {
        Point curPoint = e.getPoint();
        int dx = curPoint.x - lastPoint.x;
        int dy = curPoint.y - lastPoint.y;
        basePoint.x += dx;
        basePoint.y += dy;
        lastPoint = curPoint;
        repaint();
    }

    @Override
    public void mouseMoved(MouseEvent e) {
        lastPoint = e.getPoint();
    }
});

这一段两个重写方法分别对应如下两个鼠标操作：

①： mouseDragged鼠标拖拽：当你摁下鼠标，并拽动的时候，它会每隔一会采样一次鼠标的位置，执行该方法。

②： mouseMoved 鼠标移动：与上面相对应，如果你鼠标移动，但你没有摁下，那么会执行这个方法；当鼠标摁下后，就不会执行此方法。

那么拖拽功能实现如下：

拖拽的时候需要实时更新，所以需要记录上一帧鼠标的位置。两者的偏移量表示用户想要把地图拽到鼠标当前位置，由于地图发生的变化是线性的，不会发生畸变，因此对于地图上每个点都会跟着鼠标移动到目标位置，移动量就是鼠标偏移量。那么很显然基准点也是地图上的点，所以只需要将基准点加上这个便宜即可。

对于第一下拖拽，由于lastPoint没有实时更新，所以点一下就会将地图瞬间闪到很远的地方，这种情况需要解决。一般的方法是第一帧舍弃，但不好编写。这里在mouseMoved函数中一直默认更新当前点，由于程序启动瞬间用户不可能直接拖拽（人毕竟是人，有反应时间的），所以相当于lastPoint一直是更新的了，不会有bug。

注意repaint()

（3）添加鼠标滚轮监听

addMouseWheelListener(new MouseWheelListener() {
    @Override
    public void mouseWheelMoved(MouseWheelEvent e) {
        // 如果车轮旋转值为负，则表示向上旋转，而
        // 正值表示向下旋转
        if (e.getWheelRotation() < 0) {
            ModifyView(1, e.getPoint());
        } else if (e.getWheelRotation() > 0) {
            ModifyView(-1, e.getPoint());
        }
    }
});

/**
 * 缩放屏幕窗口
 * @param dx 缩放力度，>0放大，<0缩小，dx值影响blockWidth大小
 * @param center 缩放中心
 */
private void ModifyView(int dx, Point center) {
    if (dx == 0) return;
    if (blockwidth > MAX_BLOCK_WIDTH && dx > 0) return;
    if (blockwidth < MIN_BLOCK_WIDTH && dx < 0) return;
    basePoint.x += dx / Math.abs(dx) * (basePoint.x - center.getX()) / blockwidth;
    basePoint.y += dx / Math.abs(dx) * (basePoint.y - center.getY()) / blockwidth;
    blockwidth += dx;
    repaint();
}

这里由于放大缩小基本上是同构的，因此用一个方法就可以同意求解。

mouseWheelMoved：当滚轮运动时，响应事件。

e.getWheelRotation：如果车轮旋转值为负，则表示向上旋转，而正值表示向下旋转

e.getScrollAmount()：滚轮滚动值。这个由操作系统决定，一般没改过就是3.

缩放函数已经在上面讲过了，这就不说了。

注意repaint()

绘图相应代码书写如下：

@Override
public void paint(Graphics g) {
    super.paint(g);
    if (isShowing)
        viewPort();
    paintMap(g);
}

绘图主要在这个方法里写。这个函数不要把整个所有代码全写进去，因为这样你很快就会乱掉了，应该写成一个个子函数，然后调用他们，这样能够看到画图的所有流水过程。

一般绘图有以下一些方法供参考：

g.setColor(Color.white);

设置画笔颜色为白色，画笔属性会影响到整个绘制过程，比如画了个线，线会变颜色变粗细！

（用之前记得保存原来的画笔，用完再把它洗掉，还原成原来的样子，否则你其他地方也用了这样的笔触，就很烦）

((Graphics2D) g).setStroke(new BasicStroke(3.0f, BasicStroke.CAP_ROUND, BasicStroke.JOIN_ROUND));

设置粗细 3.0f，使用BasicStroke.CAP_ROUND, BasicStroke.JOIN_ROUND参数。这个基本上就改改粗细就好了，就是那个3.0f（具体看链接）

g.drawLine(lastPoint.x, lastPoint.y, curPoint.x, curPoint.y);

划线

g.fillOval(100,100,40,40);

g.drawOval(100,100,40,40);

fill族和draw族分别是画全涂色和边缘涂色的图形。

前面的是图形（外接正方形）左上角的点，后面的是宽高。

ControlPanel设计

这部分就比较简单了，没什么特别的，完全根据自己的想法一个个放置就好了。

package gui;

import core.PathHelper;
import core.Station;

import javax.swing.*;
import java.awt.*;
import java.awt.event.ActionEvent;
import java.awt.event.ActionListener;
import java.util.ArrayList;

public class ControlPanel extends JPanel {
    private static Station originStation;
    private static Station terminal;
    private static JLabel osLabel;
    private static JLabel tsLabel;
    private JButton ClearBtn;
    private JButton NaviBtn;
    private JButton lstTsBtn;
    private JButton weightBtn;

    public ControlPanel() {
        setPreferredSize(new Dimension(600, 130));
        setBackground(Color.red);
        setLayout(new FlowLayout(FlowLayout.LEADING, 25, 15));
        osLabel = initLabel("", 180, 45);
        osLabel.setBorder(BorderFactory.createLineBorder(Color.black));
        tsLabel = initLabel("", 180, 45);
        tsLabel.setBorder(BorderFactory.createLineBorder(Color.black));
        ClearBtn = initButton("清除", 100, 45);
        NaviBtn = initButton("站点少", 100, 45);
        lstTsBtn = initButton("换乘少", 100, 45);
        weightBtn = initButton("时间短", 100, 45);
        add(initLabel("起始站:", 90, 45));
        add(osLabel);
        add(NaviBtn);
        add(lstTsBtn);
        add(initLabel("终点站:", 90, 45));
        add(tsLabel);
        add(weightBtn);
        add(ClearBtn);
        ClearBtn.addActionListener(new ActionListener() {
            @Override
            public void actionPerformed(ActionEvent e) {
                MGFrame.getMapPanel().endShowing();
                clearInfo();
                repaint();
            }
        });
        NaviBtn.addActionListener(new ActionListener() {
            @Override
            public void actionPerformed(ActionEvent e) {
                NaviEventPerformed(ClearBtn, 1);
            }
        });
        lstTsBtn.addActionListener(new ActionListener() {
            @Override
            public void actionPerformed(ActionEvent e) {
                NaviEventPerformed(ClearBtn, 100);
            }
        });
        weightBtn.addActionListener(new ActionListener() {
            @Override
            public void actionPerformed(ActionEvent e) {
                NaviEventPerformed(ClearBtn, 2);
            }
        });
    }

    /**
     * 导航开始
     * @param ClearBtn 清楚按钮对象，方便运行玩清除
     * @param TS_Non 导航功能参数
     */
    private static void NaviEventPerformed(JButton ClearBtn, int TS_Non) {
        MGFrame.getMapPanel().endShowing();
        if (originStation == null || terminal == null || originStation.equals(terminal)) {
            ClearBtn.doClick();
            return;
        }
        PathHelper.PathNavigation(originStation, terminal, TS_Non);
        ArrayList<Station> path = PathHelper.getPath();

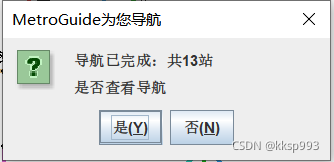

        int showConfirmDialog = JOptionPane.showConfirmDialog(null, "导航已完成：共" + path.size() + "站\n是否查看导航", "MetroGuide为您导航", JOptionPane.YES_NO_OPTION);
        //当我们点击"是",返回值为0;
        //当我们点击"否",返回值为1;
        //当我们点击"×",关闭了选择框,此时返回值为-1.
        if (showConfirmDialog == 0)
            MapPanel.showPathNavigation(path);
        else
            ClearBtn.doClick();
    }

    /**
     * 提供MapPanel 选取站点的函数
     * @param station 被选择的站，第一次选入的是起始站，第二次选入的是终点站
     *                ，第三次则会认为是误操作，清楚所有站。
     */
    public static void selectStation(Station station) {
        if (originStation == null) {
            originStation = station;
            osLabel.setText(station.toString());
        } else if (terminal == null) {
            terminal = station;
            tsLabel.setText(station.toString());
        } else {
            MGFrame.getControlPanel().clearInfo();
        }
    }

    /**
     * 生成一个JLabel
     * @param s 标题
     * @param width 宽
     * @param height 高
     * @return JLabel
     */
    private JLabel initLabel(String s, int width, int height) {
        JLabel label = new JLabel(s, JLabel.CENTER);
        label.setBackground(Color.red);
        label.setPreferredSize(new Dimension(width, height));
        label.setFont(new Font("微软雅黑", Font.BOLD, 24));
        return label;
    }

    /**
     * 生成一个Jutton
     * @param s 标题
     * @param width 宽
     * @param height 高
     * @return JButton
     */
    private JButton initButton(String s, int width, int height) {
        JButton button = new JButton(s);
        button.setPreferredSize(new Dimension(width, height));
        button.setFont(new java.awt.Font("华文行楷", 1, 20));
        button.setBackground(Color.red);
        return button;
    }

    @Override
    public void paint(Graphics g) {
        super.paint(g);
    }

    public void clearInfo() {
        originStation = null;
        terminal = null;
        osLabel.setText("");
        tsLabel.setText("");
    }


}

主要说说这部分：

ClearBtn.addActionListener(new ActionListener() {
    @Override
    public void actionPerformed(ActionEvent e) {
        MGFrame.getMapPanel().endShowing();
        clearInfo();
        repaint();
    }
});
NaviBtn.addActionListener(new ActionListener() {
    @Override
    public void actionPerformed(ActionEvent e) {
        NaviEventPerformed(ClearBtn, 1);
    }
});
lstTsBtn.addActionListener(new ActionListener() {
    @Override
    public void actionPerformed(ActionEvent e) {
        NaviEventPerformed(ClearBtn, 100);
    }
});
weightBtn.addActionListener(new ActionListener() {
    @Override
    public void actionPerformed(ActionEvent e) {
        NaviEventPerformed(ClearBtn, 2);
    }
});

这边是每个摁键给它装上自己的监听，对应摁下之后会执行actionPerformed函数

/**
 * 导航开始
 * @param ClearBtn 清楚按钮对象，方便运行玩清除
 * @param TS_Non 导航功能参数
 */
private static void NaviEventPerformed(JButton ClearBtn, int TS_Non) {
    MGFrame.getMapPanel().endShowing();
    if (originStation == null || terminal == null || originStation.equals(terminal)) {
        ClearBtn.doClick();
        return;
    }
    PathHelper.PathNavigation(originStation, terminal, TS_Non);
    ArrayList<Station> path = PathHelper.getPath();
    int showConfirmDialog = JOptionPane.showConfirmDialog(null, "导航已完成：共" + path.size() + "站\n是否查看导航", "MetroGuide为您导航", JOptionPane.YES_NO_OPTION);
    //当我们点击"是",返回值为0;
    //当我们点击"否",返回值为1;
    //当我们点击"×",关闭了选择框,此时返回值为-1.
    if (showConfirmDialog == 0)
        MapPanel.showPathNavigation(path);
    else
        ClearBtn.doClick();
}

这个部分抽出来写，否则很多代码是一样的。首先进行一些简单的提升健壮性的判断。是否正在导航？（这里直接给它摁了，你没结束我也强制结束）是否起点终点都有且不相同？都符合，我们进行导航——调用章节（二）提供的接口（emmm不是interface），得到最佳路径，弹出如下人性化对话框：

点击是了，我们就提供导航，在之前地图中动态显示路线，否则我们就不管它。无论如何，都需要清空该次导航信息，方便下次导航。（如果有心也可以做个保存历史的，存在某个info文件里，每次读就好了）

这里的动态效果做的一般，就不说了。准确来说只要给用户慢慢显示路线延伸方向就好。

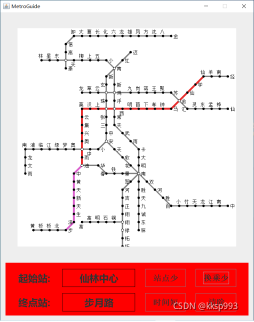

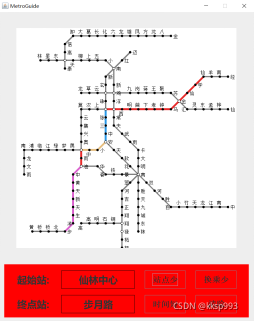

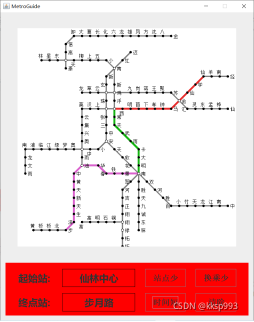

最后一些测试环节： (左中右依次为站点少、换乘少、时间短)

以下为控制台打印信息：

（注：其中dp_cost分别表示站点数量、换乘加权得分、用时分钟，因数据不足，模型假设地铁配速60km/h，上下站1分钟，中转站等待3分钟，可能与实际有所偏差）

仙林中心

步月路

------------start--------------1.0

仙林中心= [ 金马路 , 大行宫 , 新街口 ,   元通 , 油坊桥 ]

步月路= [ 油坊桥 , 南京南站 ]

dp_tags= [ 仙林中心 , 金马路 , 大行宫 , 新街口 ,   元通 , 油坊桥 , 油坊桥 , 南京南站 , 步月路 ]

dp_path= [ 仙林中心 , 仙林中心 , 仙林中心 , 仙林中心 , 仙林中心 , 仙林中心 , 新街口 , 大行宫 , 油坊桥 ]

dp_cost= [     0.0 ,     3.0 ,    11.0 ,    12.0 ,    20.0 ,    22.0 ,    21.0 ,    19.0 ,    29.0 ]

path= [ 仙林中心 , 学则路 , 仙鹤门 , 金马路 ,   马群 , 钟灵街 , 孝陵卫 , 下马坊 , 苜蓿园 , 明故宫 , 西安门 , 大行宫 , 新街口 , 张府园 , 三山街 , 中华门 , 安德门 ,   小行 ,   中胜 ,   元通 , 雨润大街 , 油坊桥 , 中和街 , 黄河路 , 天河路 , 新梗街 , 天保路 ,生态科技园 , 滨江村 , 步月路 ]

-------------end---------------

------------start--------------10.0

仙林中心= [ 金马路 , 大行宫 , 新街口 ,   元通 , 油坊桥 ]

步月路= [ 油坊桥 , 南京南站 ]

dp_tags= [ 仙林中心 , 金马路 , 大行宫 , 新街口 ,   元通 , 油坊桥 , 油坊桥 , 南京南站 , 步月路 ]

dp_path= [ 仙林中心 , 仙林中心 , 仙林中心 , 仙林中心 , 仙林中心 , 仙林中心 , 油坊桥 , 大行宫 , 油坊桥 ]

dp_cost= [     0.0 ,    21.0 ,    29.0 ,    30.0 ,    38.0 ,    40.0 ,    40.0 ,    55.0 ,    48.0 ]

path= [ 仙林中心 , 学则路 , 仙鹤门 , 金马路 ,   马群 , 钟灵街 , 孝陵卫 , 下马坊 , 苜蓿园 , 明故宫 , 西安门 , 大行宫 , 新街口 , 上海路 , 汉中门 , 莫愁湖 , 云锦路 ,集庆门大街 , 兴隆大街 , 奥体东 ,   元通 , 雨润大街 , 油坊桥 , 中和街 , 黄河路 , 天河路 , 新梗街 , 天保路 ,生态科技园 , 滨江村 , 步月路 ]

-------------end---------------

------------start--------------2.0

仙林中心= [ 金马路 , 大行宫 , 新街口 ,   元通 , 油坊桥 ]

步月路= [ 油坊桥 , 南京南站 ]

dp_tags= [ 仙林中心 , 金马路 , 大行宫 , 新街口 ,   元通 , 油坊桥 , 油坊桥 , 南京南站 , 步月路 ]

dp_path= [ 仙林中心 , 仙林中心 , 仙林中心 , 仙林中心 , 仙林中心 , 仙林中心 , 金马路 , 大行宫 , 南京南站 ]

dp_cost= [     0.0 ,     9.2 ,    27.9 ,    32.2 ,    55.7 ,    63.5 ,    61.1 ,    46.8 ,    89.0 ]

path= [ 仙林中心 , 学则路 , 仙鹤门 , 金马路 ,   马群 , 钟灵街 , 孝陵卫 , 下马坊 , 苜蓿园 , 明故宫 , 西安门 , 大行宫 , 常府街 , 夫子庙 , 武定门 , 雨花门 , 卡子门 , 大明路 , 明发广场 , 南京南站 , 景明佳园 ,铁心桥大街 , 春江新城 , 华新路 , 油坊桥 , 中和街 , 黄河路 , 天河路 , 新梗街 , 天保路 ,生态科技园 , 滨江村 , 步月路 ]

-------------end---------------

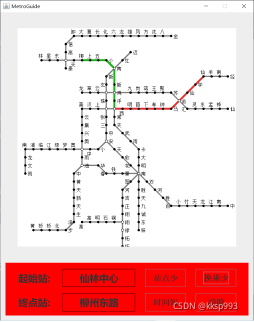

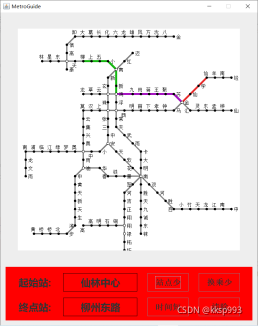

以下为控制台打印信息：

仙林中心

柳州东路

------------start--------------1.0

仙林中心= [ 金马路 , 大行宫 , 新街口 ,   元通 , 油坊桥 ]

柳州东路= [ 泰冯路 , 南京站 , 鸡鸣寺 , 大行宫 , 南京南站 ]

dp_tags= [ 仙林中心 , 金马路 , 大行宫 , 新街口 ,   元通 , 油坊桥 , 泰冯路 , 南京站 , 鸡鸣寺 , 大行宫 , 南京南站 , 柳州东路 ]

dp_path= [ 仙林中心 , 仙林中心 , 仙林中心 , 仙林中心 , 仙林中心 , 仙林中心 , 金马路 , 金马路 , 金马路 , 大行宫 , 大行宫 , 鸡鸣寺 ]

dp_cost= [     0.0 ,     3.0 ,    11.0 ,    12.0 ,    20.0 ,    22.0 ,    18.0 ,    12.0 ,    10.0 ,    11.0 ,    19.0 ,    16.0 ]

path= [ 仙林中心 , 学则路 , 仙鹤门 , 金马路 ,苏宁总部·徐庄 , 聚宝山 , 王家湾 , 蒋王庙 , 岗子村 , 九华山 , 鸡鸣寺 ,   新庄 , 南京站 ,   小市 , 五塘广场 , 上元门 , 柳州东路 ]

-------------end---------------

------------start--------------10.0

仙林中心= [ 金马路 , 大行宫 , 新街口 ,   元通 , 油坊桥 ]

柳州东路= [ 泰冯路 , 南京站 , 鸡鸣寺 , 大行宫 , 南京南站 ]

dp_tags= [ 仙林中心 , 金马路 , 大行宫 , 新街口 ,   元通 , 油坊桥 , 泰冯路 , 南京站 , 鸡鸣寺 , 大行宫 , 南京南站 , 柳州东路 ]

dp_path= [ 仙林中心 , 仙林中心 , 仙林中心 , 仙林中心 , 仙林中心 , 仙林中心 , 大行宫 , 大行宫 , 金马路 , 大行宫 , 大行宫 , 大行宫 ]

dp_cost= [     0.0 ,    21.0 ,    29.0 ,    30.0 ,    38.0 ,    40.0 ,    57.0 ,    51.0 ,    46.0 ,    29.0 ,    55.0 ,    37.0 ]

path= [ 仙林中心 , 学则路 , 仙鹤门 , 金马路 ,   马群 , 钟灵街 , 孝陵卫 , 下马坊 , 苜蓿园 , 明故宫 , 西安门 , 大行宫 ,   浮桥 , 鸡鸣寺 ,   新庄 , 南京站 ,   小市 , 五塘广场 , 上元门 , 柳州东路 ]

-------------end---------------

------------start--------------2.0

仙林中心= [ 金马路 , 大行宫 , 新街口 ,   元通 , 油坊桥 ]

柳州东路= [ 泰冯路 , 南京站 , 鸡鸣寺 , 大行宫 , 南京南站 ]

dp_tags= [ 仙林中心 , 金马路 , 大行宫 , 新街口 ,   元通 , 油坊桥 , 泰冯路 , 南京站 , 鸡鸣寺 , 大行宫 , 南京南站 , 柳州东路 ]

dp_path= [ 仙林中心 , 仙林中心 , 仙林中心 , 仙林中心 , 仙林中心 , 仙林中心 , 金马路 , 金马路 , 金马路 , 大行宫 , 大行宫 , 鸡鸣寺 ]

dp_cost= [     0.0 ,     9.2 ,    27.9 ,    32.2 ,    55.7 ,    63.5 ,    57.2 ,    40.3 ,    31.4 ,    27.9 ,    46.8 ,    52.0 ]

path= [ 仙林中心 , 学则路 , 仙鹤门 , 金马路 ,苏宁总部·徐庄 , 聚宝山 , 王家湾 , 蒋王庙 , 岗子村 , 九华山 , 鸡鸣寺 ,   新庄 , 南京站 ,   小市 , 五塘广场 , 上元门 , 柳州东路 ]

-------------end---------------

这个路段高德地图、百度地图给出的是2->3的换乘路径，实测2->3->4更好（10分钟左右的省时间）。测试的地图软件只有腾讯地图给出了2->4->3的换乘路线，用时约为54min，与我们的52min高度符合。因此我信任了所谓的腾讯地图，把其他两家删掉了！删掉了！！

好了，以上就是这一小节讲解的简单GUI图形化界面制作。感谢友友们一键三连哦！希望这三节的讲解能够帮助到你！

kksp993

关注

7
点赞
踩
28

收藏

觉得还不错? 一键收藏
1
评论
【Java实现】南京地铁导航系统的简单实现（三）—— 图形化界面的设计

关于如何存储信息、最短路径算法的实现已经在之前章节说过，这里就不重复了，简单回顾一下实现内容。麻烦有需求的看官Tp到前一节：【Java实现】南京地铁导航系统的简单实现（一）—— 存储站点信息_kksp993的博客-CSDN博客【Java实现】南京地铁导航系统的简单实现（二）—— 最短路径算法的实现_kksp993的博客-CSDN博客实现内容以南京地铁运营示意图为模板，实现任意两个站点之间最优路径导航的规划与动态展示效果。具体模板图片以及要求如下：...
复制链接

扫一扫
