基于三菱PLC的两轴圆弧插补

已于 2023-02-12 21:47:48 修改
阅读量5.5k 收藏 9
点赞数 1
文章标签： 算法
于 2022-01-08 22:03:20 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/knieA/article/details/122387112
版权
本文介绍了如何在三菱PLC环境下进行两轴圆弧插补的硬件配置，包括使用L-02 PLC和LD75P4定位模块，并详细阐述了参数设置和离线模拟的过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

基于三菱PLC的两轴圆弧插补

  1. 硬件配置 PLC：L-02、定位模块：LD75P4

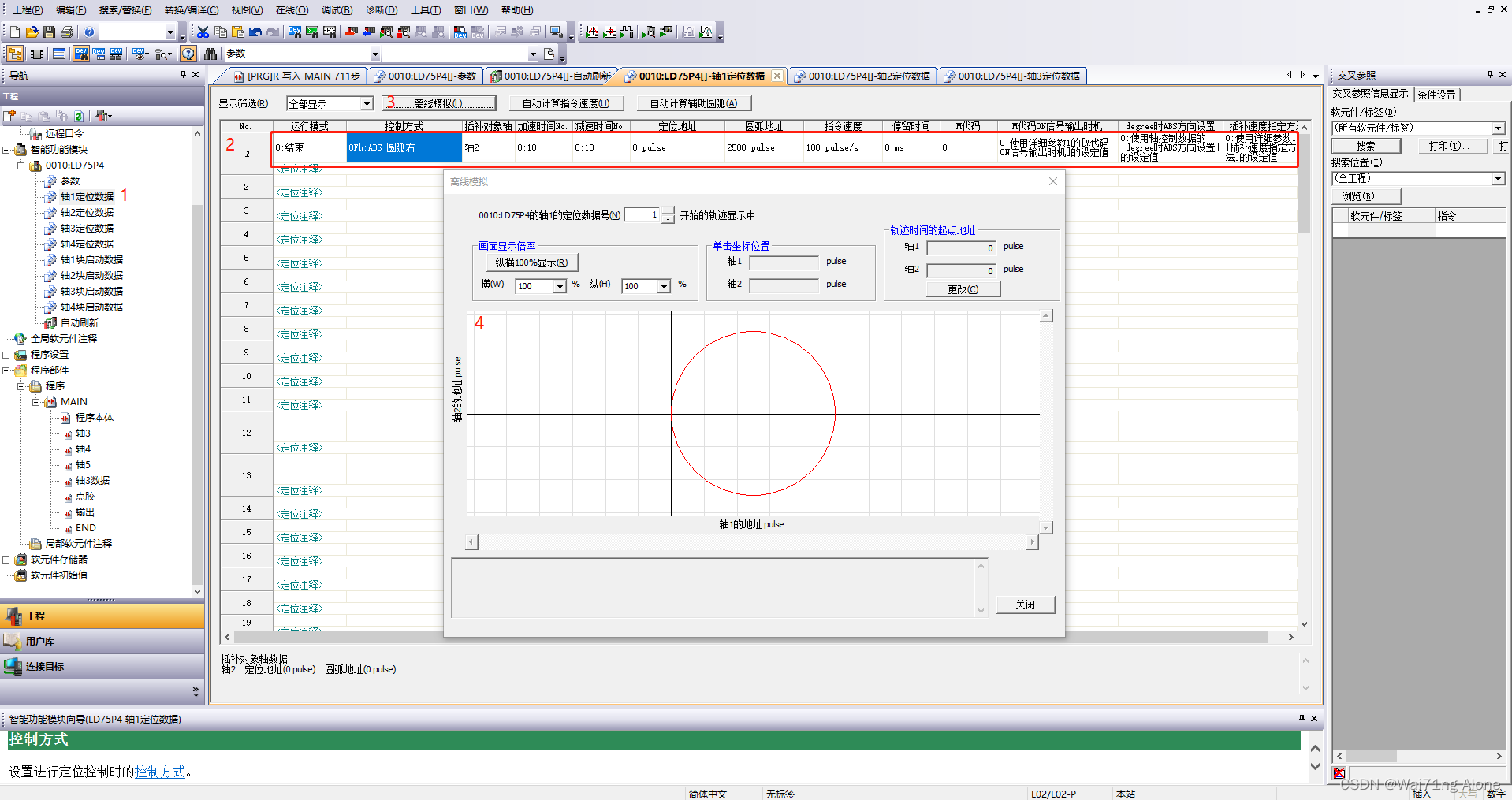

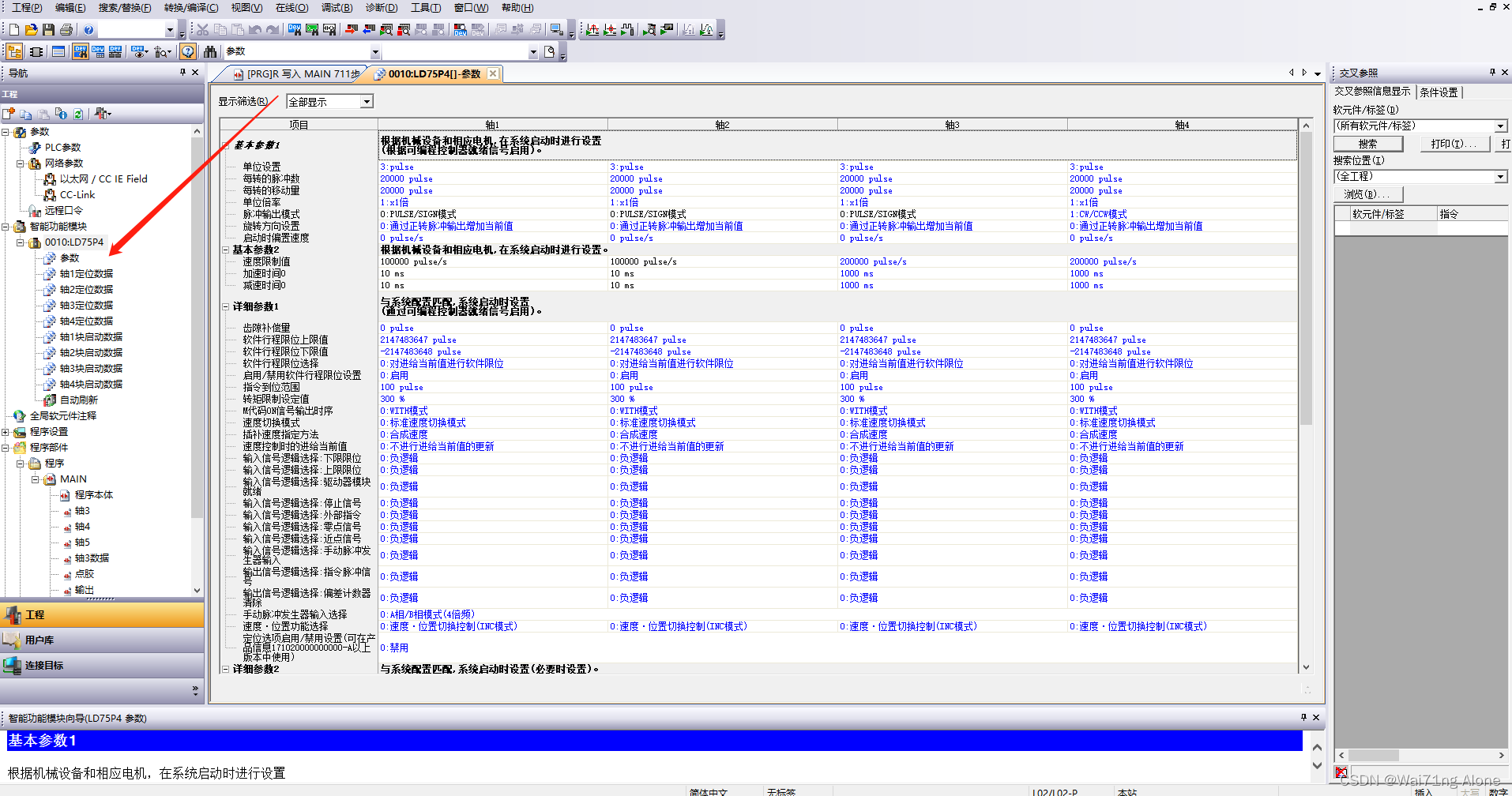

  2. 参数设置在这里插入图片描述在这里插入图片描述

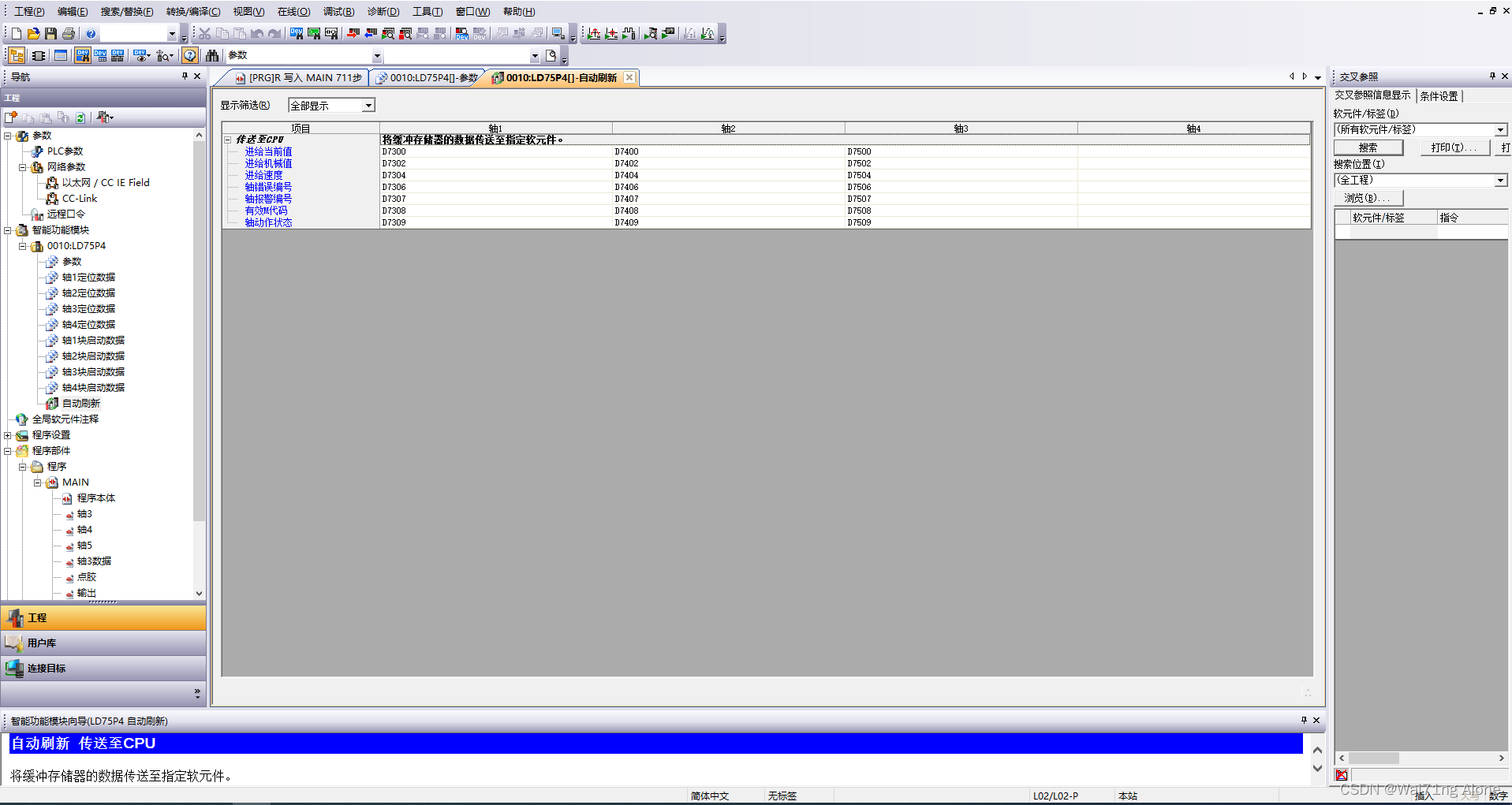

  3. 离线模拟在这里插入图片描述

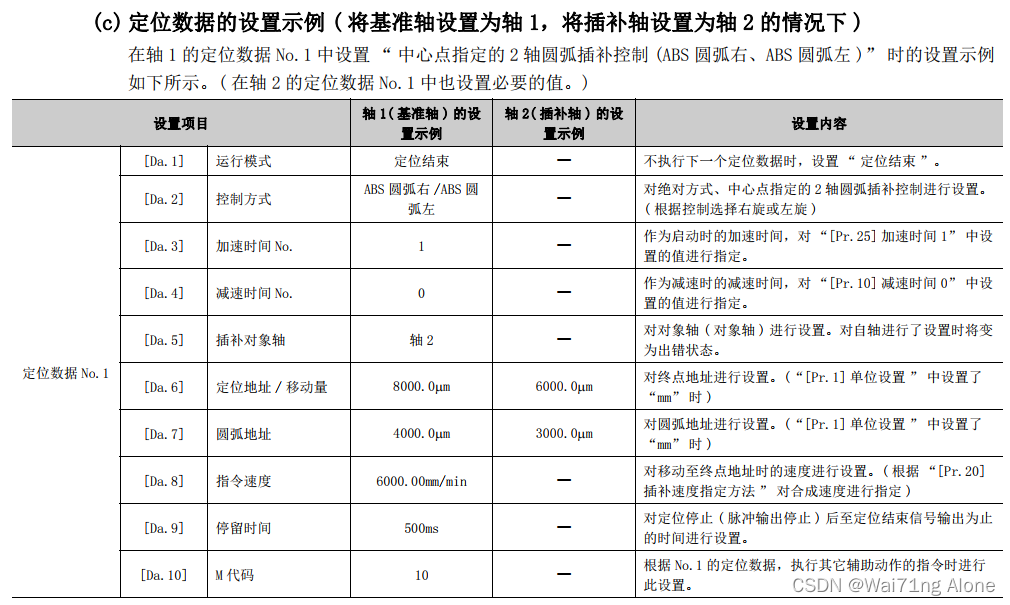

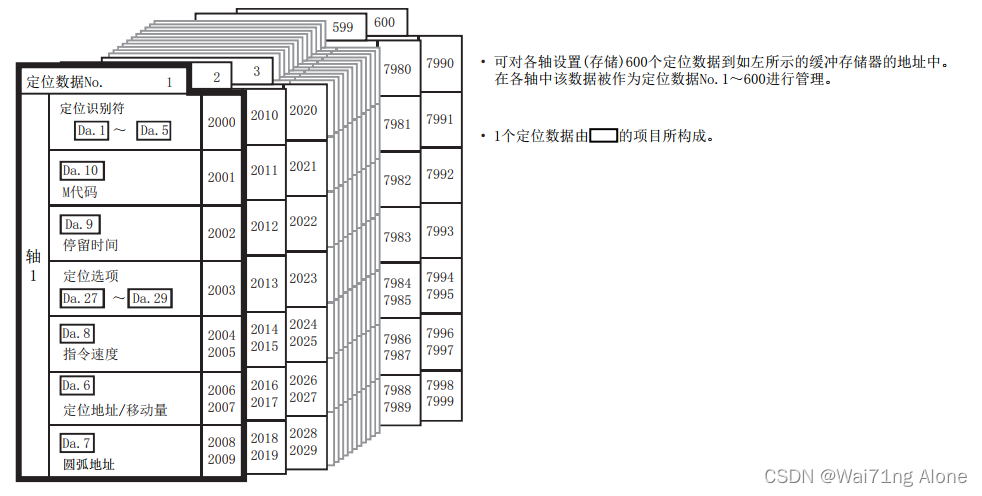

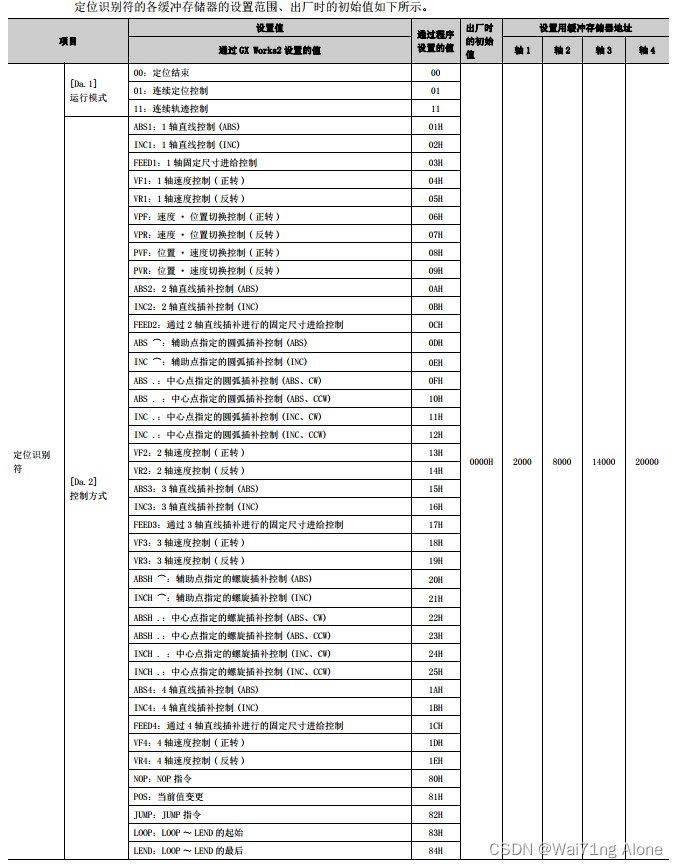

  4. 参数说明在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述在这里插入图片描述在这里插入图片描述
