5V升压12.6V芯片电路图，三节锂电池充电

最新推荐文章于 2025-05-27 09:28:31 发布
原创 最新推荐文章于 2025-05-27 09:28:31 发布 · 2.3k 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#电子 #芯片

本文介绍了如何使用PW4053芯片从5V USB口升压为12.6V为三节锂电池充电，以及利用PW4203芯片将15V-20V输入降压为12.6V进行充电。这两种方案都包含了保护措施，如过压、过流和过温保护。此外，还提到了当需要将12.6V锂电池转换为5V、6V或3.3V时，可以使用LDO或DC-DC降压芯片，如PW6513和PW2162。

三节3.7V的锂电池串联，11.1V和最大12.6V锂电池充电电路的解决方案。在应用中，一般使用低压5V，如USB口直接输入的给三串锂电池充电，还有是15V或者18V，20V输入降压给锂电池充电的两种情况。
PW4053是输入5V升压充电管理芯片，PW4203是输入15V-20V降压充电三节锂电池IC
在这里插入图片描述
5V，USB口输入，给三节锂电池12.6V充电电路：

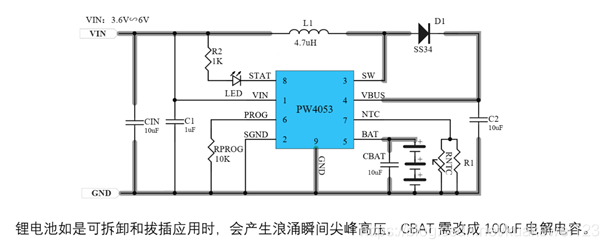

PW4053 是一款 5V 输入，最大 1.2A 充电电流，支持三节锂离子电池的升压充电管理 IC。PW4053 集成功率 MOS，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸。
在这里插入图片描述

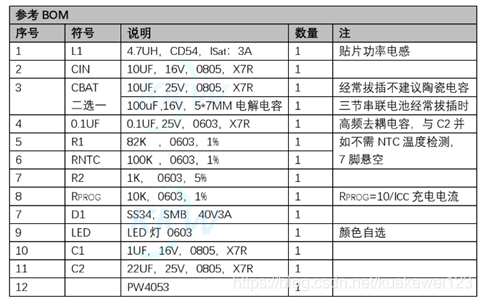

外围比较简洁，可智能调节充电电流大小，防止拉垮适配器输出，可匹配所有适配器。在笔记本电脑自带的USB口也是可以给三节锂电池充电。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
18V，输入降压给12.6V三节锂电池充电电路：
PW4203是一款4.5V-22V输入，最大2A充电，支持1-3节锂电池串联的同步降压锂离子电池充电器芯片，适用于便携式
