正负5v 12v 15v电压产生

话不多说，直接上原理图

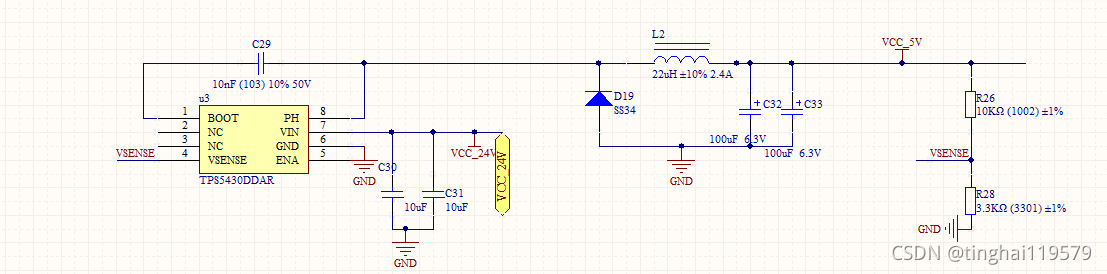

采用的是ti的tps5430 5430产生正5v电压的电路图如下

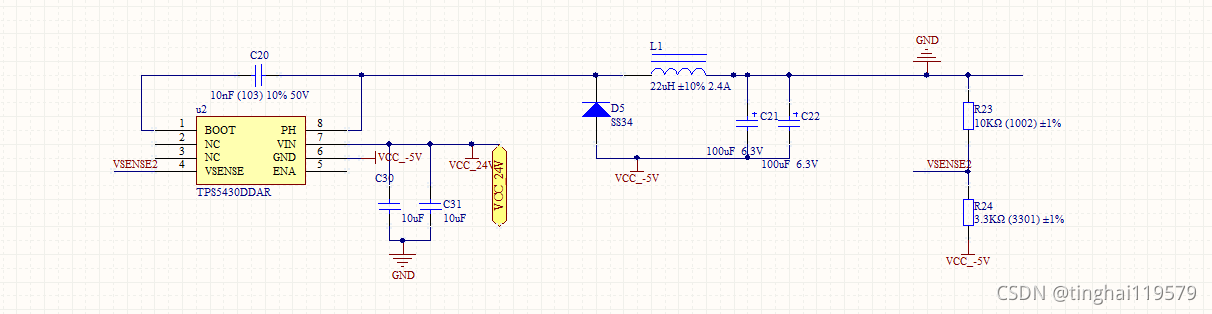

负5v电压原理图

这个原理图在ti官网上面都有的
tps5430驱动电流可以达到3A左右，带动大部分外设基本都是可以的，输入电压为宽幅电压在：5.5~36V左右，转化效率在90%左右，最低可以调整降到1.221v，也就是上图的vsense的基准电压，输入5v电压vout=1.221*（1+R23/R24）=1.221*4=4.9V左右，约等于5v
产生15v电压只要调整R23和R24的比值就可以，可以增大R23的值

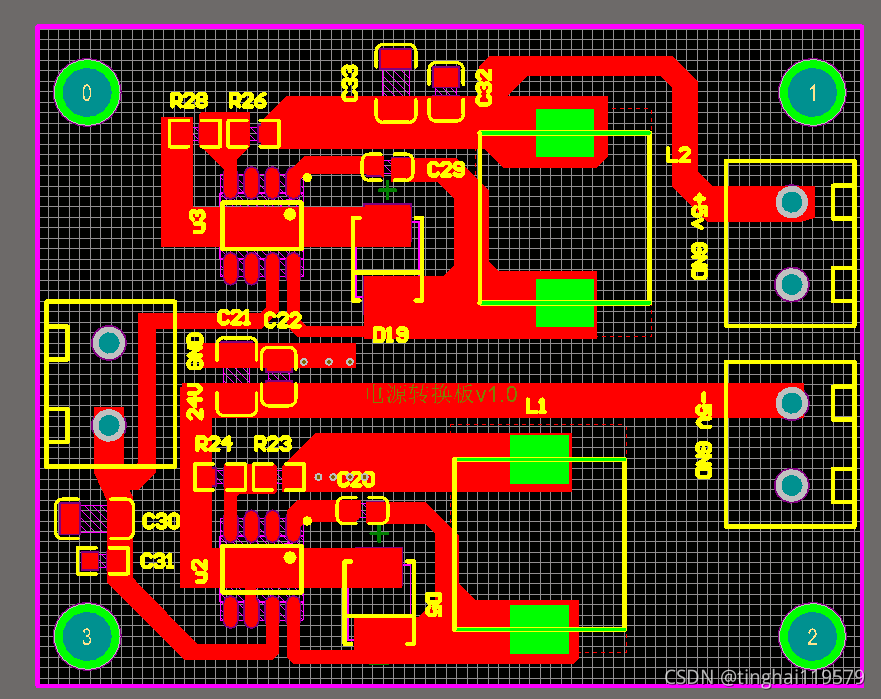

-5v电压产生的机制，在于参考点，如果原来的电压输出端参考点设为0，则原来的地就会变成-5，如上图。pcb布线这块，需要考虑到散热，可以参考tps芯片布线，也可以参考我的，如果需要购买的话，可以点击我的淘宝链接，进行购买TPS5430模块 转正负电源5V12V15V 开关稳压电源 单电源转双电源链接
