PowerMill二次开发（宏编程）

飞天小鹏

已于 2023-08-28 14:54:49 修改

阅读量6.6k

点赞数 13

文章标签：学习方法

于 2023-07-10 14:29:27 首次发布

本文链接：https://blog.csdn.net/kuang1864771029/article/details/131455317

版权

时间：2023/6/29 作者：飞天小鹏&泡芙地点：广东广州

一、宏的定义

宏是一个能自动运行PM操作的命令文件，该文件中包含一系列的PM命令

创建宏的方式：

1.在PM中录制

2.在文本编辑器中输入命令创建宏

3.宏的扩展方式是.mac（扩展名）

宏的类型：

1.初始化宏（系统宏，简单一点就是系统自带的宏）

2.用户自定义宏（自己手写的宏，自己录制的宏）

1.在PM中记录宏

右键资源管理器中“宏”按钮，选择“记录”，弹出对话框，选择你要保存宏的位置。（这时候“宏”按钮，会出现一个红色的圈，表示开始录制。创建三把刀具，创建完成后，右键“宏”按钮，点击停止（记录完成宏）。去打开你保存宏的位置，找到你那个文件，需要将后缀名改成（.mac)。我用的是2021版的PowerMill，自己就有后缀名，老的版本是自己需要添加后缀名的。

2.在PM中运行宏

把刚刚上文创建的三把刀具删除，右键资源管理器中“宏”按钮，选择“运行”，弹出对话框选择你的宏文件（.mac)。接下来PM会自己创建出你刚刚删除的三把刀具。

3.在PM中编辑宏

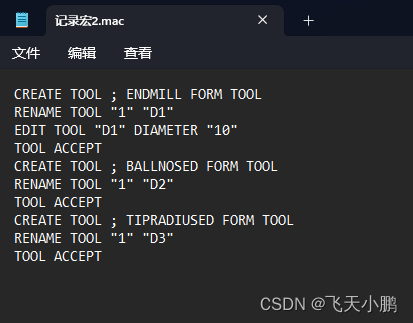

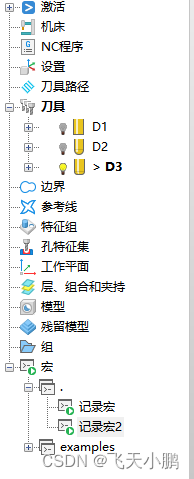

右键资源管理器中“宏”按钮,如图1，选择你刚刚创建的宏名字，右键选择编辑（选择用记事本打开如图2）。

图1

图2

解释一下记事本中的命令语句：

CREATE TOOL ；ENDMILL FORM TOOL：创建端铣刀

RENAME TOOL “1” “D1”:更改名字，将名字：1，改成名字：D2

EDIT TOOL “D1” DIAMETER "10"：将名字为D1的刀具直径改成10

TOOL ACCEPT：刀具接受（应该是编辑好刀具，按确定按钮的意思）

我们编辑修改一下，里面代码，让它更加有通用性，例如第二句代码（更改名字，将名字：1，改成名字：D2），假如原来PM里面就有一个名字：1的刀具，这样的话就会把原来刀具更改，我们只需要创建新的刀具就好，编辑完后的代码下：

CREATE TOOL ; ENDMILL
RENAME TOOL; "D1"
EDIT TOOL "D1" DIAMETER "10"

CREATE TOOL ; BALLNOSED
RENAME TOOL ; "D2"
EDIT TOOL "D1" DIAMETER "8"

CREATE TOOL ; TIPRADIUSED
RENAME TOOL ; "D3"
EDIT TOOL "D1" DIAMETER "6"

message info "创建刀具成功！"

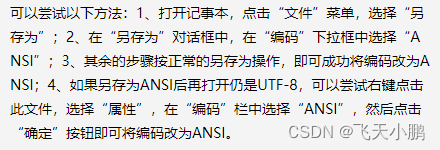

编辑完后，保存，运行刚刚修改好的通用宏。PM会显示一个窗口：创建刀具成功！，如果出现乱码的情况，需要将记事本的格式UTF-8改成ANSI格式（具体修改方法如图3）

图3

二、创建自定义宏（宏命令不分大小写）

1.使用表达式

2.使用循环语句控制宏

3.使用关系运算符和逻辑运算符

4.在宏中添加PM命令

5.在宏中添加注释

创建一个记事本文件，修改后缀名（.mac），"//"双斜杠是注释，提示：里面的代码要用半角的英文输入状态。调出PM的命令窗口（开始----回显命令）如图4，点出命令窗口就是为了方便我们编辑自定义宏，我们不需要记住那些宏命令，当我们操作PM的时候，例如创建一把刀具，命令窗口就会对应显示创建刀具的宏命令。说明一下，大写的是PM命令，小写的是自己定义的变量。注意！注意！注意！重要的事情说三次，你一定要按照我下面的代码用半角英文输入法，而且哪里有空格，没有空格都必须按照我的写，不然会报错，我就是少了一个空格害我，找问题找了半天。

//主函数
function main() {
	real re=1
	bool boo=1
	while boo {
		CREATE TOOL ; ENDMILL
		EDIT TOOL ; DIAMETER $re
		$re=$re+1
		if re>12 {
			$boo=0

		}
	}

}

解释上面代码意思：

function main()：意思就创建一个main的主函数入口

real re=1：声明定义一个直径变量re，赋值是1

bool boo=1：声明定义一个布尔变量boo，赋值是1

while boo：循环语句

CREATE TOOL ; ENDMILL ：创建一把端铣刀

EDIT TOOL ; DIAMETER $re：编辑刀具的直径为定义的变量re

if re>12：if语句当re大于12的时候，就将布尔值boo赋值为0

上面的代码意思是，创建十二把端铣刀

三、在宏中调用宏

function main() {
	//获取当前激活的刀具
	entity en =entity("tool","")
	//获取当前激活刀具的名称
	string name=en.name
	//获取当前激活刀具的直径
	real re =en.diameter
	//将获取到的刀具直径转换为int类型
	int i=int(re)
	//将int i转换为string类型
	string str=string(i)
	//更改一下str的名字
	$str ="D"+$str+"R0"
	//调用PM命令更改刀具名称
	RENAME Tool $name $str
{

简单宏.mac

代码解释的话，就不用了，上面每一句注释都非常清楚，上面代码依然是创建一个记事本文件，更改后缀名（.mac)。右键资源管理器”宏“，选择”运行“，上面代码的作用是将激活的刀具名字更改为D+直径+R0。注意：有些版本的PM可能出现中文就会出现，我就是这样出现中文就会报错，所以上面代码运行前，我会把所有注释都删除掉，在运行宏。

function main() {
	//将所有的刀具放到list容器中
	entity list ens=folder("tool")
	//遍历所有的刀具名称
	foreach en in ens {
		//将遍历的刀具名称给到name
		string name=en.name
		//激活遍历到的刀具
		ACTIVATE TOOL $name
		//双引号里面填写的是上面简单宏文件所在的位置，目的是宏中调用宏
		macro "D:\BaiduNetdiskDownload\952-PowerMILL2021视频教程\PowerMILL2021视频教程素材第一章\1.4简单的宏.mac"
	}
}

复杂的宏

上面代码依然是创建一个记事本文件，更改后缀名（.mac)。右键资源管理器”宏“，选择”运行“，代码的作用是实现一个宏中调用另外一个宏，实现给每个刀具更改名字。注意：有些版本的PM可能出现中文就会出现，我就是这样出现中文就会报错，所以上面代码运行前，我会把所有注释都删除掉，在运行宏。要是出现乱码的情况，还是将格式UTF-8改成ANSI格式。老是另存比较麻烦，等我找到解决方法，再告诉大家！！！

四、常量

function main() {
	//打印出pi的常量值
	print =pi
	//将pi赋值
	string pi ="hello"
	//打印出pi的值
	print =pi
}

上面打印结果如下：

可以再上面命令窗口处看到有两个打印结果，3.144593，hello

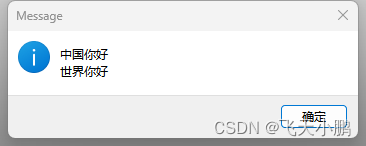

function main() {
    //crlf是换行的意思
	message info "中国你好" +crlf+"世界你好"
}

上面的代码结果如下：

五、

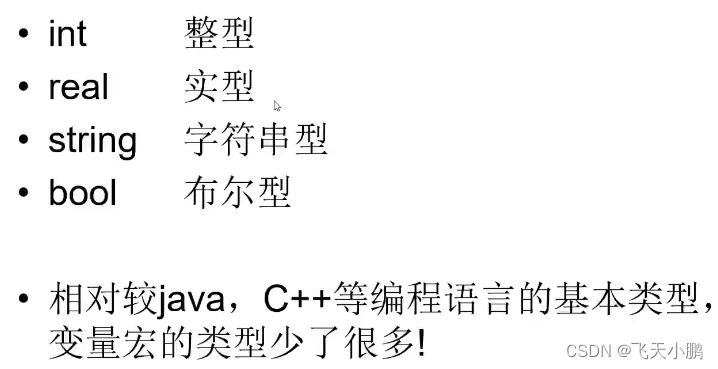

1）变量类型

function main() {
	//整型：如果你将i赋值为1.6，输出结果还是1
	int i=1
	print=i
	print=i+i
	//实型
	real b=123.366
    print $b//有两中输出方式
	print=b
	//字符串类型
	string str ="123"
	print = str
	print = str + str
}

上面代码，是简单的使用变量的类型，相信有点编程基础的同学，一看就知道代码的结果。结果为：1，2，123.366，123.366，123，123123

2）变量的赋值

语法：变量类型变量名 = value

变量名正确的命名方式

见闻知意，例如：string model_name

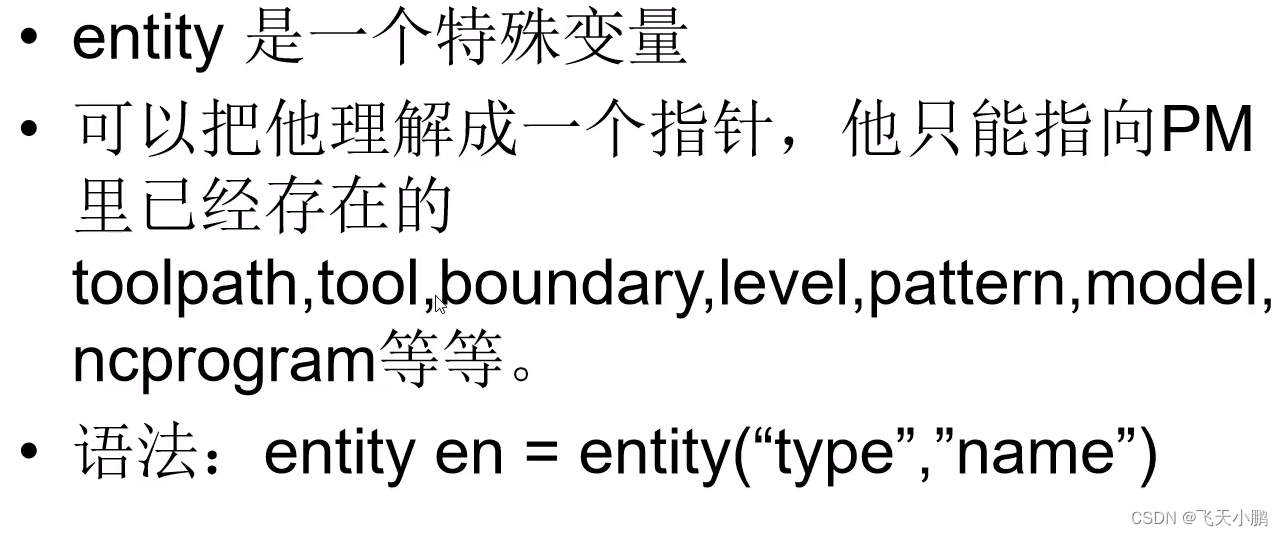

3）entity讲解

上面的英文解释，toolpath----刀具路径，tool----刀具，boundary------边界，level-----层，pattern----参考线，model-----模型，ncprogram-----NC程序

4）object讲解

1.使用该变量可以获取一个预定义的PM参数集合

2.应用在Block(毛坯）、Connection(刀路连接)

3.只能创建列表

function main() {
	//提前创建好一个毛坯，将毛坯信息给到obj
	object obj=block
	//声明定义了一个实型，接收毛坯的Z方向的最大值
	real nub=obj.limits.zmax
	//将数值打印出来
	print=nub
}

运行上面宏之前，先创建好一个毛坯，上面宏命令目的是求毛坯的Z 方向的大小。

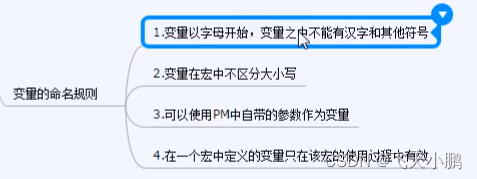

5）变量的命名规则

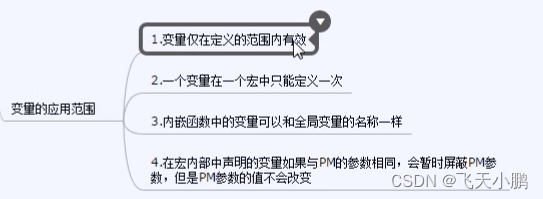

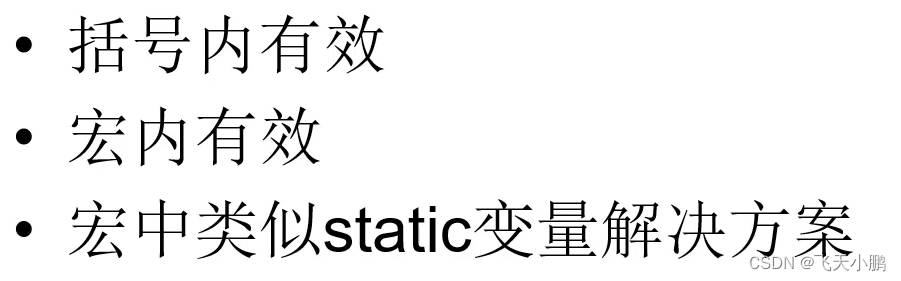

6）变量的作用范围

其实上面讲的是，变量的作用范围，有点编程基础的同学，应该很容易懂，但是一点其他编程不一样就是有一个就近原则，当使用变量的时候（print)，会就近寻找附件的变量。

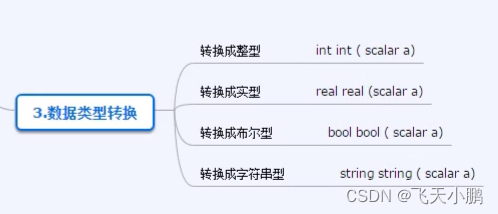

六、数据类型转换

int a=1
string bt=$a+"first"
print $bt

string bt2=real(a)+"first"
print $bt2
print $a

上面宏命令代码的结果如下：

第二个print输出，之前进行real(a)的类型转换，a的类型变成real实型，所有第二个输出，结果1.0first，第三个结果，我们可以看到，在string bt2=real(a)+"first"表达式中，转换了类型，只是只是局部的影响，不会影响到外面a的类型。

七、表达式与运算符

1）表达式

表达式的含义：由常量，变量，运算符组成的语句，在宏语言中可作为条件使用

int a = 1
int b = 2
int c = a+b
//表达式声明变量
real factor = 2
real value = Tolerance*factor
print $value

//表达式进行赋值
$Stepover = Tool.Diameter * factor
print $Stepover
//作为条件语句进行判断
ENTITY TP =ENTITY ("TOOLPATH","AAA")
IF $TP.Tolerance==0.1 {
print $TP.Name
}

上面宏代码：表达式由常量，变量，运算符组成的语句，在宏语言中可作为条件使用

2）运算符

八、控制语句

1）控制语句的介绍

选择语句：选择语句是指根据条件来选择一个任务分支的语句的统称，实现分支程序设计

循环语句：循环语句是指用来快速完成重复和繁琐工作的编程语句

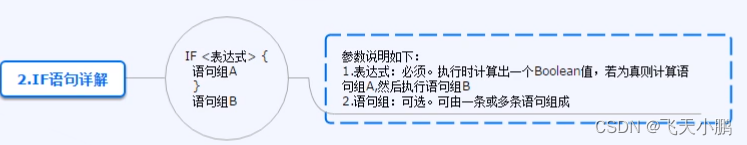

2）if 语句详解

function main () {
    //创建一个列表，将刀具路径保存到列表ens中
	entity list ens=folder("toolpath")
    //遍历列表
	foreach en in ens {
            //en.Strategy表示策略，判断策略是否是raster平行精加工，如果就打印加工刀具路径名称
			if en.Strategy == "raster" {
             PRINT $en.Name
            }
	}
}

//if语句的判断，判断a是否小于5
int a=1
int b=2
if a<5 {
print $a
}
print $b

上面代码是一个简单的if语句的使用，在这里就不多说了，最重要的是if语句的括号问题，要记住括号按照我的位置放，不然会出错。

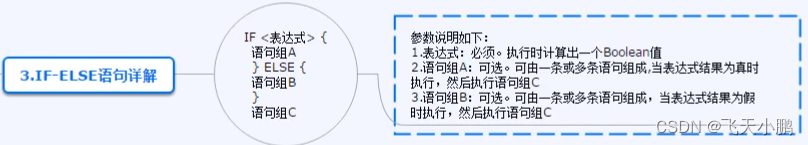

3)if-else语句详解

//这是一个简单的语法例子代码
int a =3
int b =5
int c =6
if a<5 {
	print $a
} else {
	print $b
}
print $c
//下面代码是一个实际PM的例子代码
//遍历所有刀具
foreach tp in folder("tool") {
    //判断类型是否为端铣刀
	IF $TP.Type == "end_mill" {
      print $tp.Name
    } ELSE {
      print $tp.Type
    }
    print $tp.diameter
}

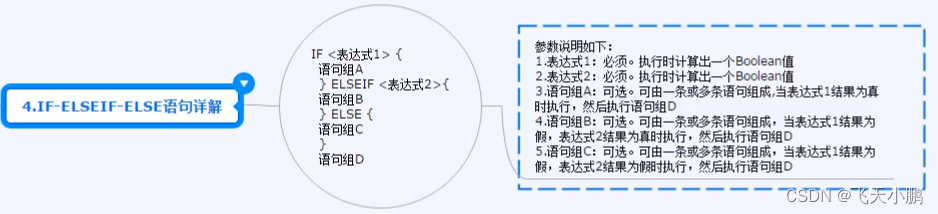

4）if-elseif-else语句详解

//if-elseif-else 简单用法
int a=1
int b=2
int c=3
int d=4
if a>0 {
	print $a
} elseif b>1 {
	print $b
	} else {
		print $c
		}
	print $d

上面的宏代码结果是：1和4

//创建两个指针，指向两把刀
entity em = entity("tool","ENDMILL-10")
entity bm = entity("tool","ENDMILL-6")
//判断第一把刀类型是否等于端铣刀
if $em.type == "end_mill" {
	print $em.name
} elseif $bm.type == "ball_nosed" {
		print $bm.name
	} else {
		print $bm.type
		}
print $em.type

上面宏代码的结果是：ENDMILL-10和end_mill

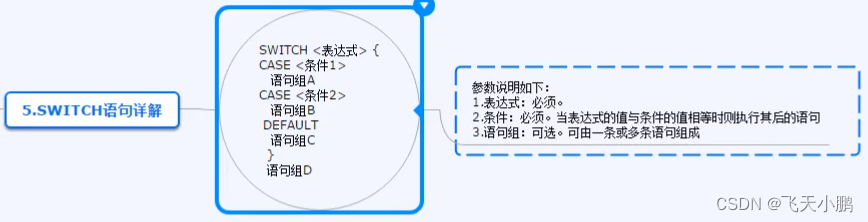

5)switch语句详解

//遍历所有的刀具路径
foreach tp in folder ("toolpath") {
	switch $tp.tolerance {
		case 0.005
		print $tp.name
		break
		case 0.006
		print $tp.name
		break
		default
		print "switch”
	}
}

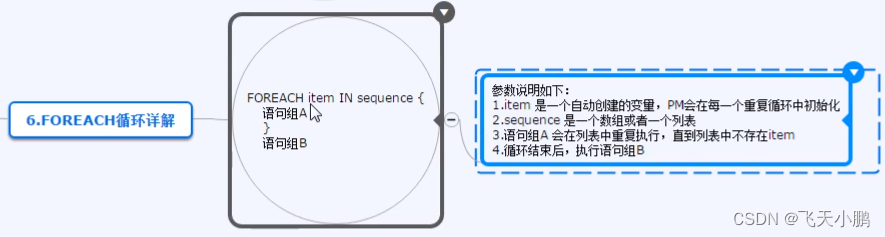

6）foreach循环详解

//循环输出1，2，3，4，5
int list ll = {1,2,3,4,5}
foreach cc in ll {
	print $cc
}

循环输出1，2，3，4，5

//循环输出刀具策略名称
foreach nana in folder ("toolpath") {
	print $nana.name
}

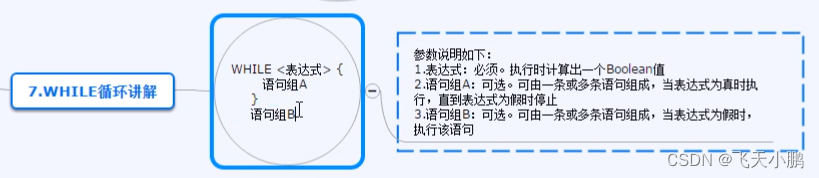

7）while循环讲解

//循环输出
int a =5
while a<10 {
	print $a
	$a=a+1
}

上面宏代码是：5，6，7，8，9

//循环判断公差是否等于0.005
foreach tp in folder ("toolpath") {
	while $tp.tolerance ==0.005 {
		print $tp.name
		break
	}
}

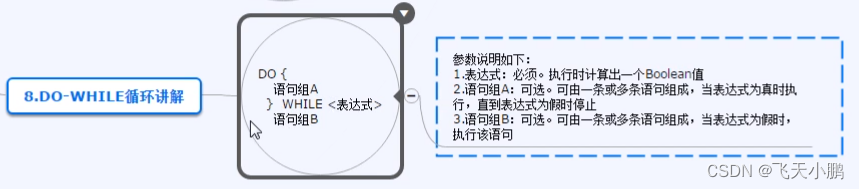

8）do-while循环讲解

//输出为：3，4，5
int a =3
do {
	print $a
	$a = a+1
} while a<6
print "DOWHILE"

//实际例子
ENTITY TP  =  ENTITY ("toolpath","AA")
DO {
     print $tp.Name
   } while $tp.Tolerance == 0.05
print "dowhile"

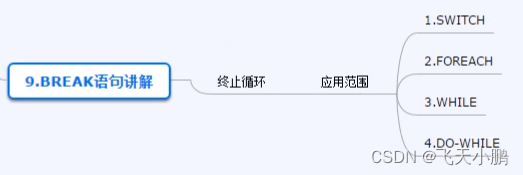

9）break语句讲解

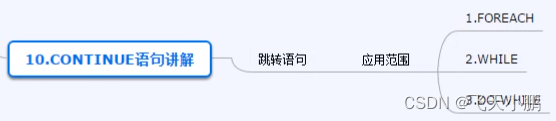

10）continue语句讲解

11）return语句讲解

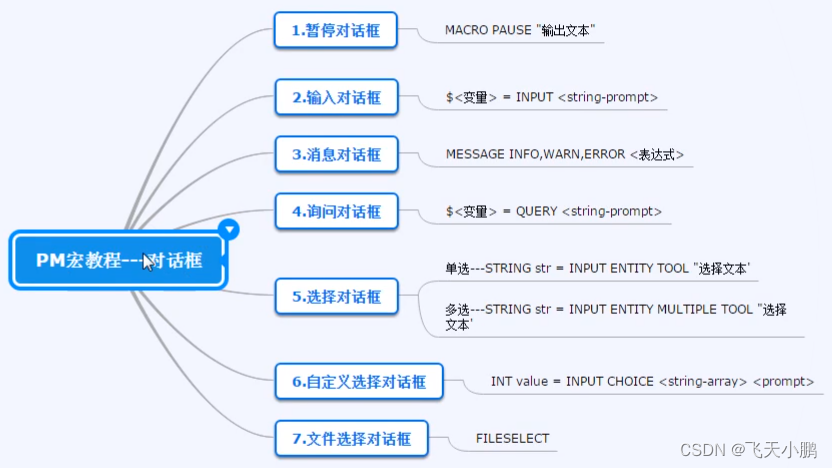

九、对话框

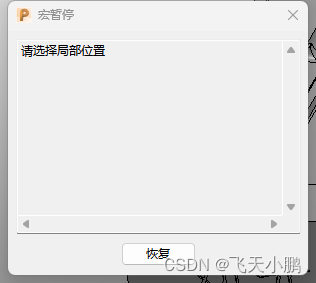

1）暂停对话框

//弹出一个暂停对话框
MACRO PAUSE "请选择局部位置"
//下面三行是PM宏命令，表示设置毛坯
FORM BLOCK
EDIT BLOCK RESET
BLOCK ACCEPT

2）输入对话框


string a = "输入刀具路径名称"
string i = ""
//设置对话框的标题是a,将对话框输入的内容赋值给i
$i = input $a
//定义一个指针指向名字为BB的的策略
ENTITY TP = ENTITY ("TOOLPATH","BB")
//更改刀具的名字
RENAME TOOLPATH $TP.Name $i

3）消息对话框

string a = "消息对话框"
//消息对话框
message info $a
//警告对话框
message warn $a
//报错对话框
message error $a

4）询问对话框

//定义一个a是为了设置询问对话框的标题
string a = "Do you want to modify it again"
//询问对话框需要定义声明一个布尔值
bool i = 0
//do-while循环，上面已经学过了，这里就不解释了
DO {
//下面四行代码是之前案例，就是设置毛坯的意思
MACRO PAUSE "请选择局部位置"
FORM BLOCK
EDIT BLOCK RESET
BLOCK ACCEPT
//询问对话框，通过弹出对话框，选择是否，来决定i值是0或1
$i = QUERY $a
} WHILE $i

5）选择对话框

//声明定义一个空字符串
string str = ""
//下面是单选对话框的宏代码，选择你的刀具
$str = input entity tool "请选择一个刀具"
//定义一个指针
entity tl = entity ("tool",$str)
//修改你选择的刀具名称为kuang
rename tool $tl.name "kuang"

//宏代码结合了单选和多选，先进行单选对话框，选择一个刀具路径
string a = ""
$a = input entity toolpath "请选择刀具路径"
//将选择到的刀具路径公差赋值给$tolerance
$tolerance = entity ("toolpath",$a).tolerance
//多选对话框，返回值是一个list
entity list ll = input entity multiple toolpath "请选择刀具路径"
//遍历list
foreach b in ll {
	string c=b.name
	if $c == $a {
		continue
	}
    //将选择好的刀具路径公差赋值给多选的公差
	EXPLORER SELECT Toolpath $c NEW
    //修改公差
	edit par selected tolerance
}

6）自定义选择对话框

//声明定义一个string数组
string array ar[] = {"第一个宏","第二个宏","第三个宏"}
//这是单选对话框，里面的选项是上面定义的数组
int a = input choice $ar "请选择一个宏运行"
//switch语句
switch $a {
	case 0
        //这是选择之前定义好的宏命令
		macro "D:\BaiduNetdiskDownload\哔哔PM教程图档课件素材分享\PM2018变量宏教程配套课件\配套课件\5.1宏暂停讲解.mac"
		break
	case 1
		message info "第二个宏"
		break
	case 2
		message info "第三个宏"
		break
	default
		message info "meiyou"
}

7）文件选择对话框

string str = ""
$str = fileselect "请选择一个文件"

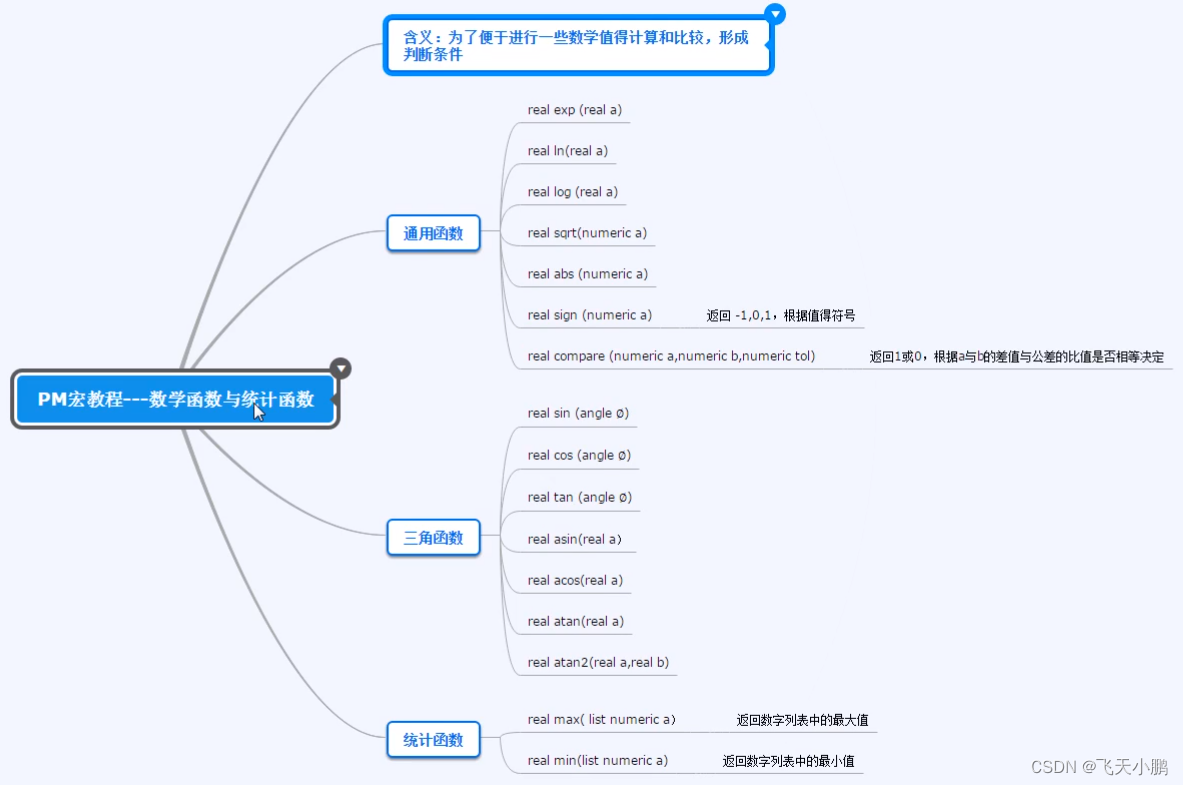

十、数学函数与统计函数

1）通用函数

//对数值，开平方，结果是2.0
real a = sqrt(4)
print $a
//对竖直，去绝对值，结果是5.0
real b = abs(-5)
print $b
//返回-1，0，1根据数值，正数返回1，负数返回-1，零返回0
real c = sign(0)
print $c
//第一个数，与第二个数差值是否跟第三个数相等，相等返回0，不相等返回1
real d = compare(1,1,1)
print $d
//案例：判断工件的绝对坐标，x对应的是不是长边
//取工件的x最大值和最小值
real xm = Block.Limits.XMax
real xn = Block.Limits.XMin
//取工件的y最大值和最小值
real ym = Block.Limits.YMax
real yn = Block.Limits.YMin
//取绝对值
real xl = abs(xm-xn)
real yl = abs(ym-yn)
//判断两个值
if xl < yl {
//消息对话框
message info "绕z轴旋转90度"
}

2）三角函数和统计函数

//求sin30度
real a = sin(30)
print $a
//求cos30度
real b = cos(30)
print $b
//求tan45度
real c = tan(45)
print $c
//创建一个列表
real list ll = {1.0,2.0,5.0,9.0,8.0}
//返回最大值
real a = max (ll)
/返回最小值
real b = min (ll)
print $a
print $b

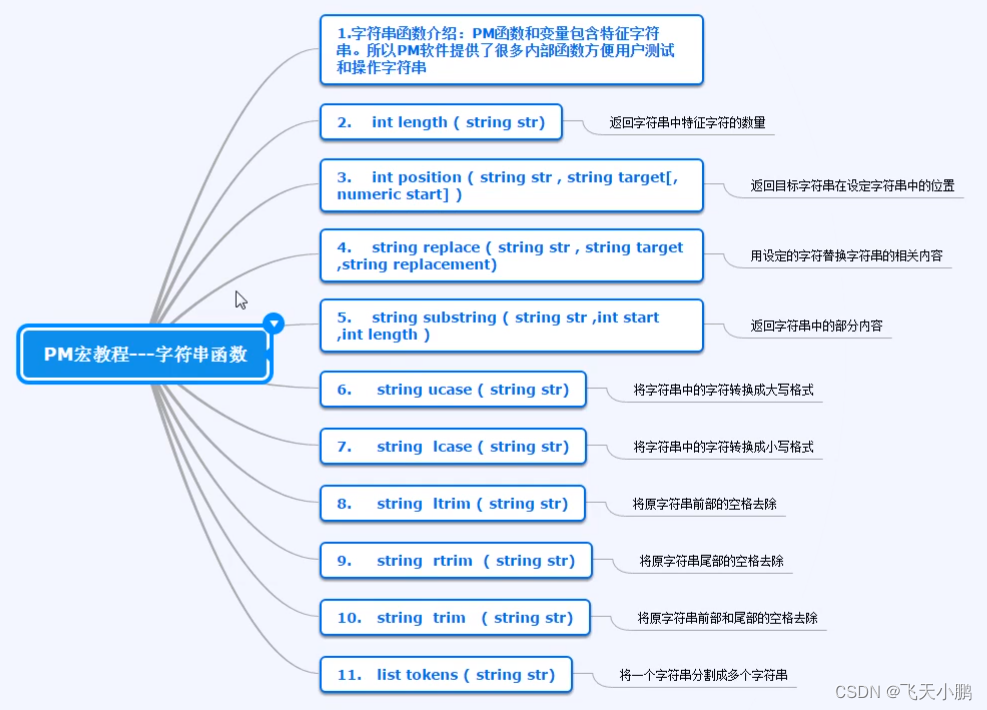

十一、字符串函数

1）int length(string str)

string a = "Ashukong"
string b = "123456"
string c = a + b
//打印字符串的长度
print = length ($c)

2)position讲解

//第一种：返回ko在字符串中的位置
print = position ("ASHUKONG","KO")
//第二种：从第六个字符开始寻找
print = position ("ASHUKONGKOKO","KO",6)
//遍历里面的刀具策略
foreach tp in folder ("toolpath") {
	//判断策略名称是否包含aa,包含就返回大于等于1
    if position(tp.Name ,"aa") >= 0 {
		//弹出信息对话框包含aa
      message info "包含AA"
  }
}

3）replace讲解

//下面宏代码的意思是，用123456替代kong
print = replace("Ashukong","kong","123456")
//案例：遍历刀具策略
foreach tp in folder ("toolpath") {
    //将ashukong替代AA，替代是区别大小写的，replace不是真正的改变策略名字
    string a = replace($tp.Name,"AA","ashukong")
    rename toolpath $tp.Name $a
}

4）substring讲解

//返回字符串类型，从第二位开始返回四位字符
string a = substring ("Ashukong",2,4)
//结果是：hyko
print = $a
//a的长度是：4
print = length($a)

5）ucase和icase讲解

//声明定义两个字符串
string a = "ashukong"
string b = "POWERMILL"
//将字符串转换为大写
print = ucase(a)
//将字符串转换为小写
print = lcase(b)
//案例：上面那个案例replace因为是不区分大小写
foreach tp in folder ("toolpath") {
	//将策略名称全部转换为大写
    string b = ucase ($tp.Name)
	//判断是否包含AA
    if position ($b,"AA") >=0 {
    string a = replace($b,"AA","ASHUKONG")
    rename toolpath $tp.Name $a
    string c = lcase($tp.Name)
    rename toolpath $tp.Name $c
    }
}

6)itrim讲解

string a = "  ashukong  "
string b = a + "//"
print $b
//把前面空格去掉
print = ltrim($a)+"//"
//把后面空格去掉
print = rtrim($a)+"//"
//前后空格都去掉
print = trim($a)+"//"

7）tokens讲解

string a = "aa bb cc"
//默认空格为分隔符
string list ll = tokens(a)
reach c in ll {
	print $c
}


string a = "1:2:3:4"
//设置“:”为分隔符
string list ll = tokens(a,":")
foreach c in ll {
  print $c
}

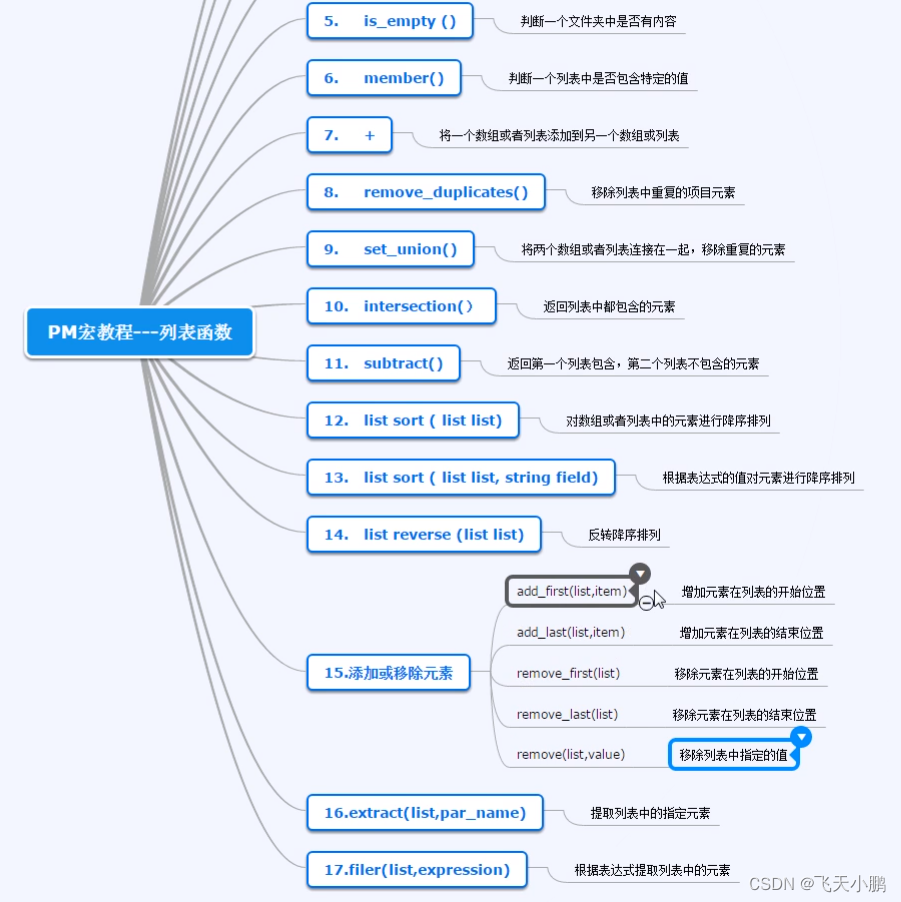

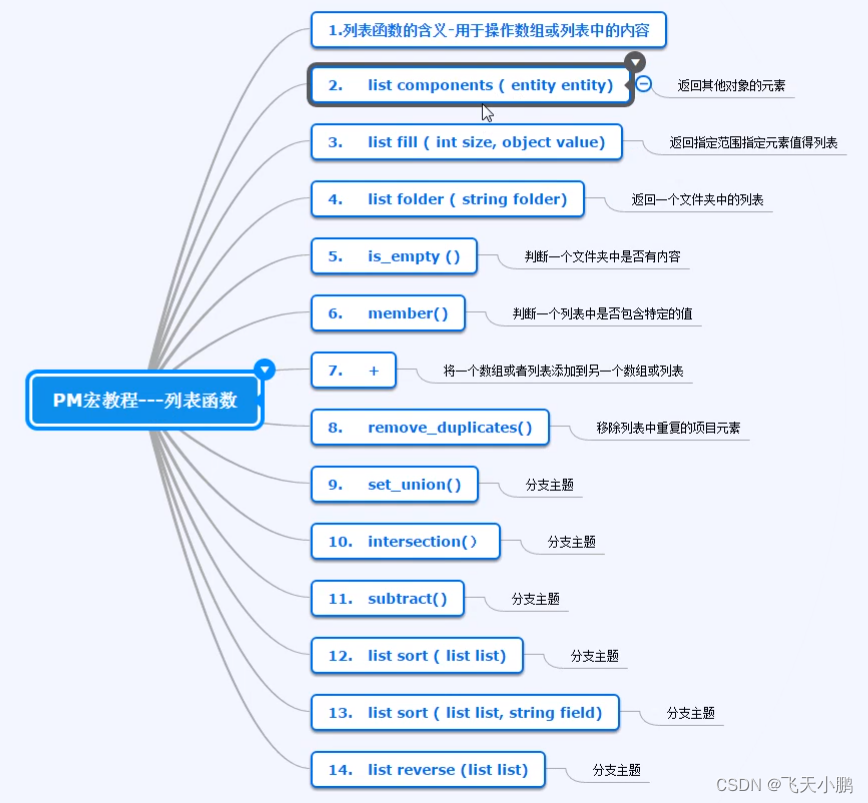

十二、列表函数

1）components讲解

//components是一个存储组的列表
foreach aa in components(entity("Group","1")) {
	//lcase变成小写，roottype:根类型
   if lcase(aa.RootType) == "toolpath" {

      print $aa.Name
   }
}

2)fill讲解

//填充3个元素都是abc的数组
string array str[] = fill(3,"abc")
print par "str"
//填充5个元素都是5的列表
int list aa = fill(5,5)
print par "aa"

上面宏代码中，记得上面列表的输出前加个par，列表跟上面变量输出不一样

3）folder讲解

//遍历所有刀具策略
foreach aa in folder("Toolpath") {
    print $aa.Name
}
//遍历所有刀具
foreach aa in folder("Tool") {
    print $aa.Name
}

课外知识：

MachineTool(机床)

NCProgram：NC程序

Toolpath：刀具路径

Tool：刀具

Boudary：边界

Pattern：参考线

Featureset：特征组

Workplane：工作平面

Level：层

Model：模型

StockModel：残留模型

Group：组

上面的宏命令都是用在floder的对象的（上面宏命令区分大小写）

4）is_empty,menber,+三者的用法讲解

int list ll = {1,2,3}
int list aa = {4,5,6}
//判断列表是否为空，空就返回1，非空返回0
print = is_empty(ll)
//判断列表是否包含特定的值，包含返回1，不包含返回0
print = member(ll,2)
print = member(ll,4)
//将两个数值，或者列表合并
int list mm = ll+aa
print par "mm"

5）remove_duplicates和set_union用法

int list aa = {1,2,3,4,5,1,2,1}
int list bb = {1,2,1,5,5,6}
//将重复的元素移除，返回移除的数量
print = remove_duplicates(aa)
//将两个字符串组成一个新的字符串，移除重复的元素，返回列表
int list cc = set_union(aa,bb)
//结果是：1，2，3，4，5
print par "cc"

6）intersection和subtract用法

int list aa = {1,2,3,4,5}
int list bb = {3,4,5,6,7}
//将两个列表中重复的元素，重新组成新的列表
int list cc = intersection (aa,bb)
//结果：3，4，5
int par  "cc"
//返回第一个列表中包含，同时第二个列表中不包含的元素
int list dd = subtract(aa,bb)
//结果是：1，2
print par "dd"

7）添加和移除元素

int list a = {1,2,3,4,5,6}
//添加元素在列表的开始位置,返回值是列表数量：7
print = add_first(a,9)
//打印结果：9,1,2,3,4,5,6
print par "a"

//添加列表到结束位置，返回值是列表数量：7
print = add_last(a,6)
//打印结果：1,2,3,4,5,6,6
print par "a"

//移除元素在列表的开始位置，返回值是移除元素：1
print = remove_first(a)
print par "a"

//移除元素在列表的结束位置，返回值是移除元素：6
print = remove_last(a)
print par "a"

//移除列表中的指定值，如果有这个元素就返回1，没有就返回0
//只移除一个元素，重复的不移除
print = remove(a,2)
print par "a"
//案例：将参考线名称，遍历添加到一个列表中
string list b = {}
foreach c in folder("pattern") {
   int s= add_first(b,c.Name)
}
print par "b"

8）extract和filter讲解

//用一个指针列表指向刀具（名称用string，刀具用entity,因为刀具包含了很多信息）
entity list a = extract(folder("toolpath"),"tool")
foreach t in a {
	print $t.name
}
//打印刀具路径里面用的的刀具名称
string list b =extract(folder("toolpath"),"name")
print par "a"

//根据表达式，提取元素
entity list  b = filter (folder("toolpath"),"strategy == 'drill'")
foreach tl in b {
	print $tl.Name
}
//利用表达是，提取大于2的元素
real list n = {1.0,2.0,3.0,4.0,9.0}
//this是继承上面list元素
real list m = filter (n,"this>2")
print par "m"

9）sort,reverse讲解

//用升序降序排列
int list a ={2,6,8,1,5}
int list b =sort(a)
print par "b"
int list c =reverse(a)
print par "c"

//按照刀具路径名字进行排序
entity list a = sort(folder("toolpath"),"name")
	foreach tl in a {
	print $tl.Name
}

//按照刀具路径里面的刀具直径排序
entity list b = sort(folder("toolpath"),"Tool.Diameter")
foreach t in b {
	print $t.Name
}

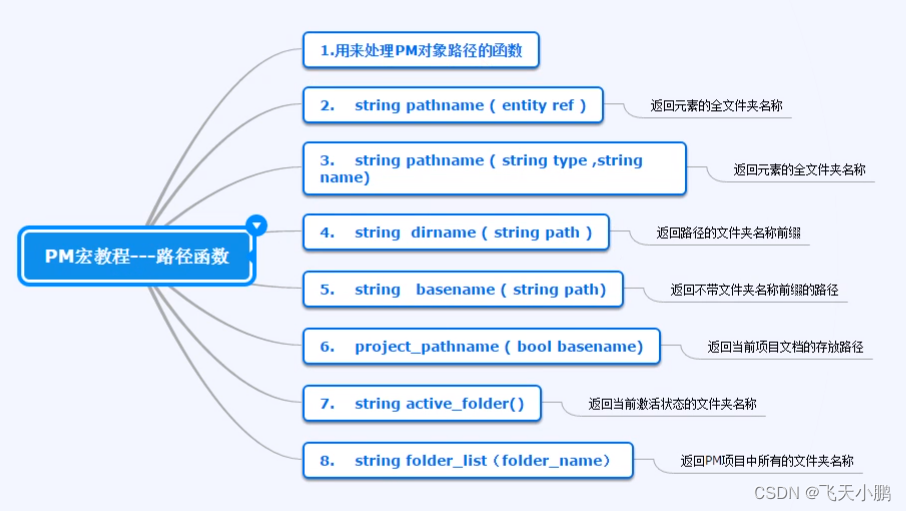

十三、路径函数

1）pathname讲解

entity a = entity("toolpath","BB")
//打印刀具路径BB所在的位置
string b = pathname(a)
print $b
//跟上面代码一样的表达
print = pathname("toolpath","BB")

2）dirname,basename讲解

entity a = entity("toolpath","DD")
string b = pathname(a)
string c = dirname(b)
//打印前缀，不打印DD
print $c
string d = basename(b)
//打印DD
print $d

3）active_folder,get_folder,project_pathname讲解

//返回当前激活文件夹的名称
string a = active_folder()
print $a
//返回一个列表，获取边界下面的文件夹名称
string list b = get_folders("boundary")
//遍历打印文件夹名称
foreach t in b {
	print $t
}
//返回当前项目文件路径：默认值0全部路径，1输出当前选项名称
print = project_pathname(1)

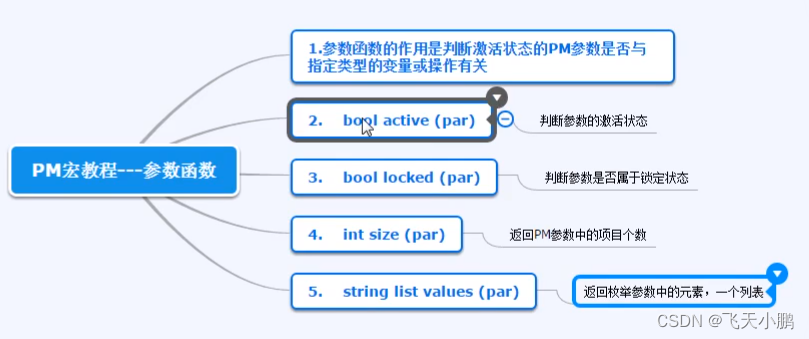

十四、函数参数

1）active讲解

//active的返回值是布尔值
print par "active(tool.TipRadius)"
if active(tool.TipRadius) {
  message info "刀尖圆角激活"
} else {
  message info "刀尖圆角没有激活"
}

2）locked讲解

//判断激活的刀具是否锁定，返回布尔值
print par "locked(tool.Diameter)"

//改变刀具路径处于未计算状态
Edit par NOQUERY tool.Diameter "5"

if locked(tool.Diameter) {
  message info "刀具直径被锁定"
}

3）size讲解

//返回刀具路径数量
print = size(folder("toolpath"))

//下面返回的是枚举参数类型
//Tool.Type  CutDirection  Strategy

//提取枚举参数的值到一个数组里面
string array a[] = values(Tool.Type)
print par "a"

//用于选择对话框
int c= input choice $a "请选择加工方向"

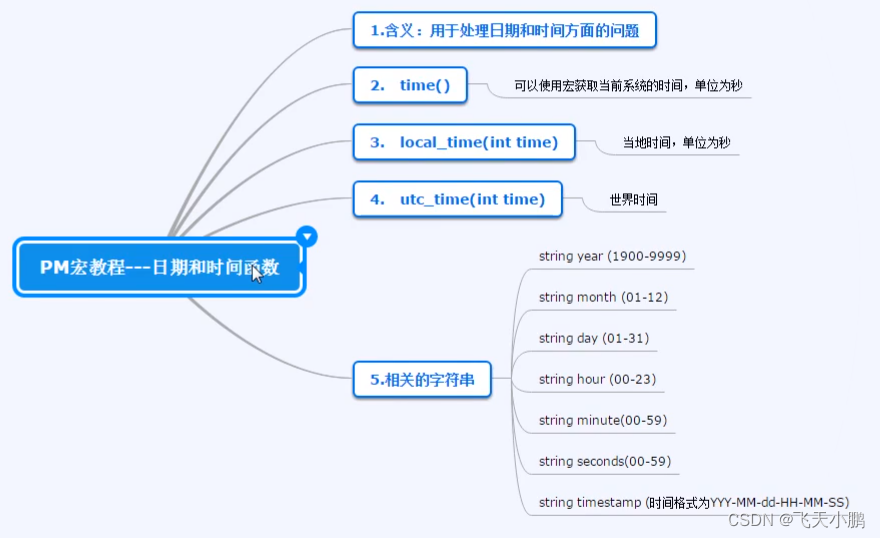

十五、日期与时间函数

1）time讲解

//获取当前宏的时间，单位为秒
int a = time()
print $a

//案例：输入计算前，计算后的时间差
INVALIDATE TOOLPATH;
int a = time()
EDIT TOOLPATH ; CALCULATE
int b = time()
int c = b-a
string d = "刀具路径计算时间为："+ $c + "秒"
message info $d

2）local_time，utc_time讲解

int a = time()
object b = local_time(a)
int e = local_time(a).hour
print par "b"
message info $e

int f = utc_time(a).hour
message info $f

//获取当前系统时间
int a = time()
//获取时间
object b = local_time(a)
//格式是年月日时分秒
string f = local_time(a).timestamp
print par "b"
message info $f
//需要下面的格式输出
//16:56:48
//以”-“为分隔符，将字符串分开
string list aa = tokens(f,"-")
//输入看看分开结果
print par "aa"
//按照下标输出需要的内容
string cc = aa[3] + ":" + aa[4] + ":" + aa[5]
message info $cc

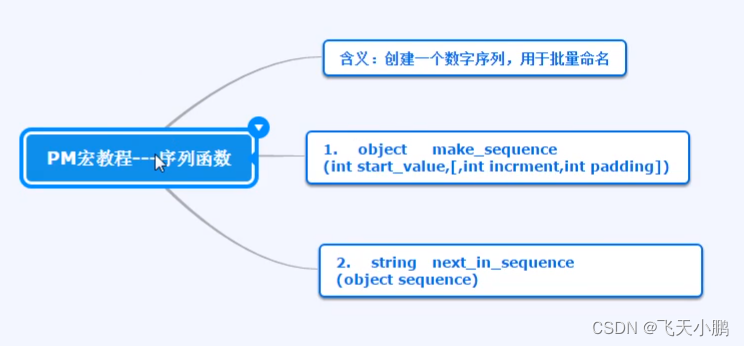

十六、序列函数

object b = make_sequence(2,2,3)
print par "b"
string c = next_in_sequence(b)
print $c
string d = next_in_sequence(b)
print $d
string e = next_in_sequence(b)
print $e
string f = next_in_sequence(b)
print $f

上面宏命令结果如图：

object a = make_sequence(1,1,4)
//遍历每个刀具路径，给每个刀具路径改名
foreach tp in folder("Toolpath") {
	string b = next_in_sequence(a)
	string c = "dg-"+b
	rename toolpath $tp.name $c
}

上面宏命令结果如下图：

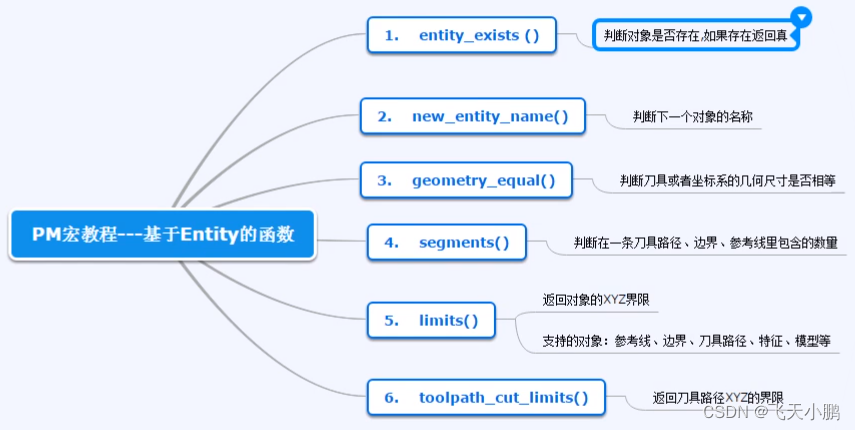

十七、基于Entity的函数

1）entity_exists()

//判断是否有刀具路径激活，返回布尔值
bool a = entity_exists(Tool)
print $a
//第二种方法，不需要激活，可以判断不激活的刀具路径
bool b = entity_exists(entity("Toolpath","dg-0002"))
print $b
//案例：
if entity_exists (Workplane) {
	message info "存在一个激活的坐标系"
} else {
	message info "不存在一个激活的坐标系"
	}

2）new_entity_name的讲解

//预判一下，下一把刀具的名称
string a = new_entity_name("Tool")
print $a
//创建刀具，验证刀具
create tool;
//预判一下，指定刀具后，复制刀具的名称，需要先激活需要复制的刀具
string b = new_entity_name("Tool","aa")
print $b
//创建刀具，验证刀具
copy tool;

3） geometry_equal和segments用法

//声明定义两个不同的指针指向刀具路径
entity aa = entity("Tool","aa")
entity bb = entity("Tool","aa_1")
//判断是否相等
bool a = geometry_equal(aa,bb)
print $a
//案例判断刀具是否相等
if a == 1 {
	message info "刀具尺寸相同"
} else {
		message info "刀具尺寸不相同"
	}
//判断边界有多少条
entity bu = entity("Boundary","1")
int a = segments(bu)
print $a

4） limits讲解

//声明定义一个指针，指向模型
entity m = entity("model","3D_Pockets")
//返回一个实型数组
real array a[] = limits("model","3D_Pockets")
print par "a"
//因为公差问题，调整公差
print = round(a[0],3)
print = round(a[2],3)
print = round(a[5],3)
//查看刀具路径的xy最大值最小值
entity m = entity("Toolpath","")
real array b[] = limits(m)
print par "b"

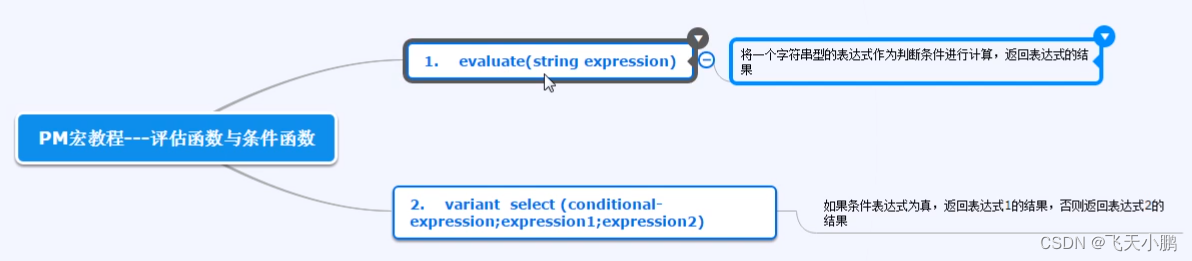

十八、评估函数与条件函数

1）evaluate讲解

string a = "5*5"
//评估函数作用就是，将一个字符串表达式计算出来
print = evaluate("a")

if evaluate("1<2 and 3>1") {
	message info "这是正确的"
}

2）select讲解

//如果1<2为真就返回3*5，否则返回5-3
print = select(1<2,3*5,5-3)
//返回实型，激活刀尖圆角端铣刀，判断
real r = select(active(Tool.TipRadius),Tool.TipRadius,Tool.Diameter/2)
print $r

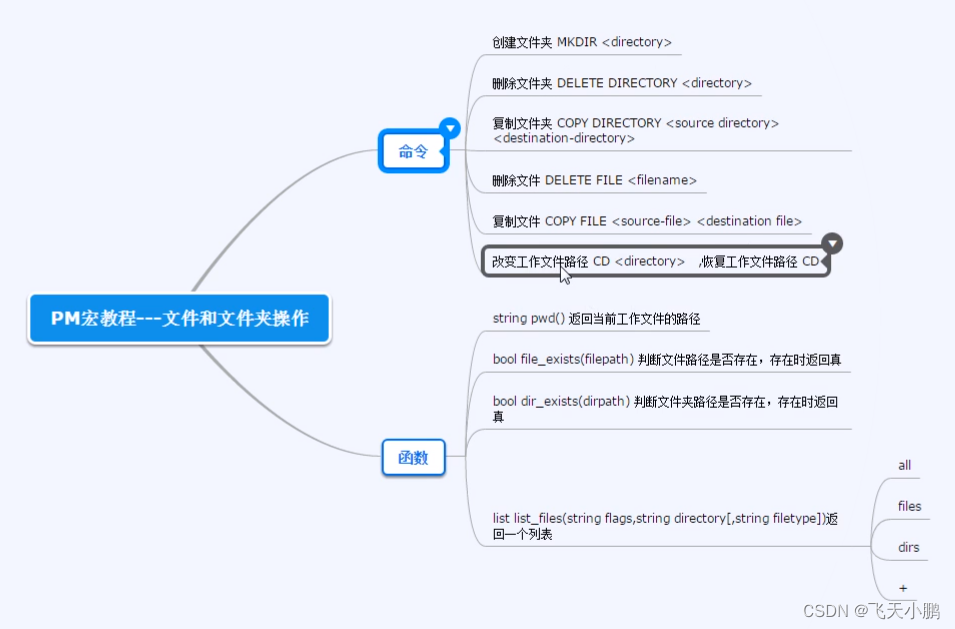

十九、文件和文件夹操作

1）MKDIR讲解

//创建文件夹
MKDIR "C:\Users\Administrator\Desktop\PowerMILL\456"

2）复制，删除，文件，文件夹

//删除文件夹
DELETE DIRECTORY "C:\Users\Administrator\Desktop\PowerMILL宏教程\配套课件\ceshi\789"
//复制文件夹，前面是想要复制的文件夹，后面是文件夹复制位置
COPY DIRECTORY "C:\Users\Administrator\Desktop\PowerMILL宏教程\配套课件\ceshi\123\MM" "C:\Users\Administrator\Desktop\PowerMILL宏教程\配套课件\ceshi\456"
//删除文件
DELETE FILE "C:\Users\Administrator\Desktop\PowerMILL宏教程\配套课件\ceshi\123\MM\DD.txt"
//复制文件，复制内容，从a内容到b内容
COPY FILE "C:\Users\Administrator\Desktop\PowerMILL宏教程\配套课件\ceshi\123\MM\CC.txt" "C:\Users\Administrator\Desktop\PowerMILL宏教程\配套课件\ceshi\123\MM\AA.txt"

3）返回宏工作路径，改变工作路径

//改变当前工作环境的路径
cd "C:\Users\Administrator\Desktop\PowerMILLºê½Ì³Ì\ÅäÌ×¿Î¼ş\ceshi\456"
//打印当前工作路径
print = pwd()
//恢复工作路径
//cd

4）判断文件，文件夹是否存在，函数返回一些路径下的文件，文件夹

//判断文件是否存在，返回布尔值
bool a = file_exists("C:\Users\Administrator\Desktop\PowerMILL宏教程\配套课件\ceshi\123\ll.txt")
print $a
//判断文件夹是否存在，返回布尔值
bool b = dir_exists("C:\Users\Administrator\Desktop\PowerMILL宏教程\配套课件\ceshi\123\ll")
print $b

//files返回的是文件（在最后加双引号规定返回文件类型），dirs返回文件夹，all返回所有
//在上面三个参数后加”+“，可以更加深入的将里面文件夹里面的东西进行查找
string list a = list_files("all+","C:\Users\Administrator\Desktop\PowerMILL宏教程\配套课件\ceshi\123\MM")
foreach i in a {
	print $i
}

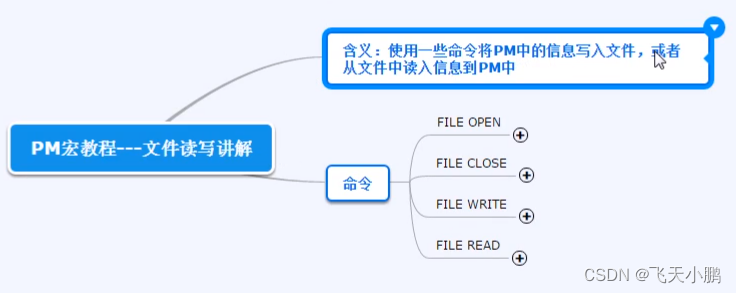

二十、文件读写讲解

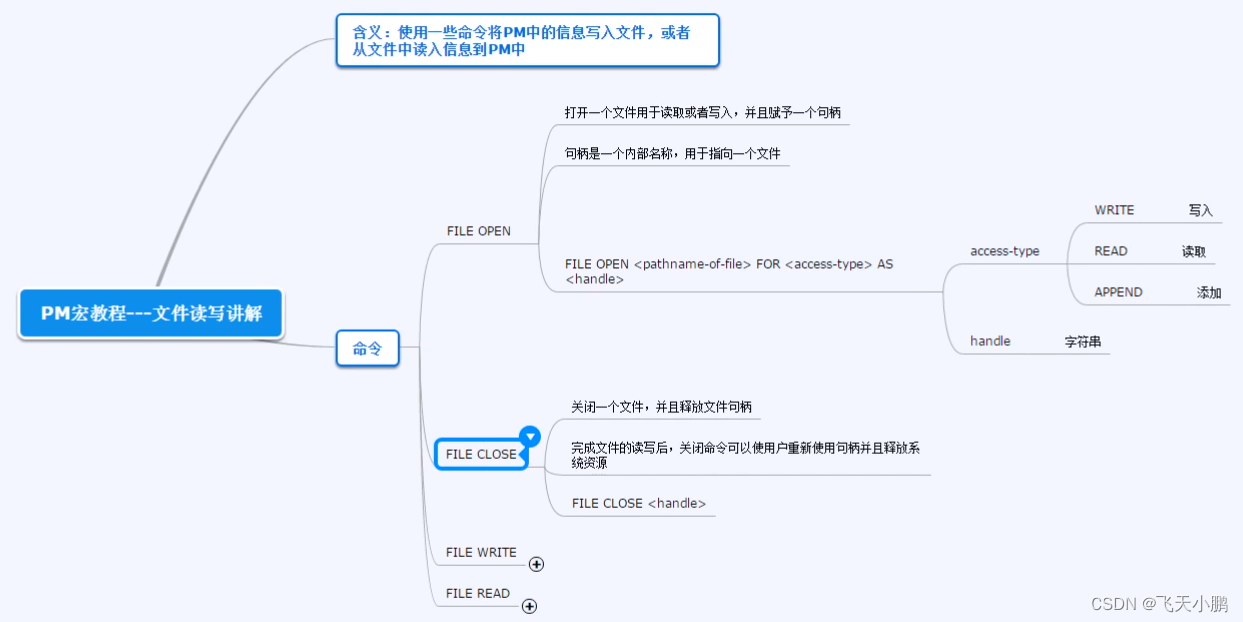

1）文件打开，设置句柄，关闭文件句柄

//打开一个文件，for 后面是类型（WRITE写入,READ读取,APPEND添加），as后面是句柄（意思就是文件的代号）
FILE OPEN "C:\Users\Administrator\Desktop\PowerMILL\ceshi\123\MM\CC.txt" FOR WRITE AS CC
//关闭一个文件，并且释放文件句柄
FILE CLOSE CC

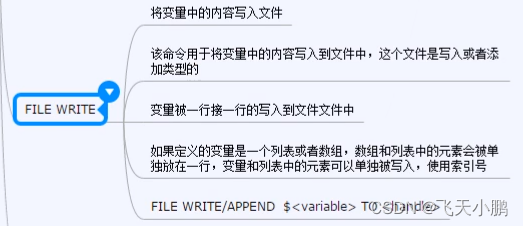

2）文件的读写

//当你打开一个不存在的文件的路径，它会自动帮你创建
FILE OPEN "C:\Users\Administrator\Desktop\PowerMILL宏教程\配套课件\ceshi\123\MM\ashukong.txt" FOR APPEND AS CC
//声明定义列表，数组，实型
string list aa = {"hello","word","english","单独写入"}
int array bb[] = {1,2,3,4,5}
real ee = 16
//写进去文件里面
FILE WRITE $bb TO CC
FILE WRITE $aa TO CC
FILE WRITE $ee TO CC
//可以利用索引号进行写入
FILE WRITE $aa[3] TO CC
//关闭文件，关闭文件句柄
FILE CLOSE CC

3）文件读取案例

//循环写入刀具路径名称
FILE OPEN "C:\Users\Administrator\Desktop\PowerMILL宏教程\配套课件\ceshi\123\MM\ashukong2.txt" FOR WRITE AS CC
FOREACH TP IN FOLDER("toolpath") {
  string a = $tp.Nam
  FILE WRITE $a TO CC
}
FILE CLOSE CC

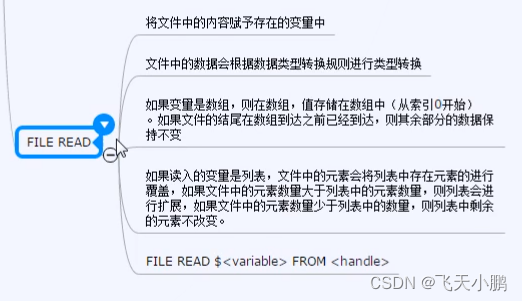

4）文件读入案例

FILE OPEN "C:\Users\Administrator\Desktop\PowerMILL宏教程\配套课件\ceshi\123\MM\ashukong2.txt" FOR READ AS CC
string list aa = {"hello","word","english","单独写入"}
int array bb[] = {1,2,3,4,5}
real ee = 16
FILE READ $bb FROM CC
FILE READ $ee FROM CC
FILE READ $aa FROM CC
file close CC

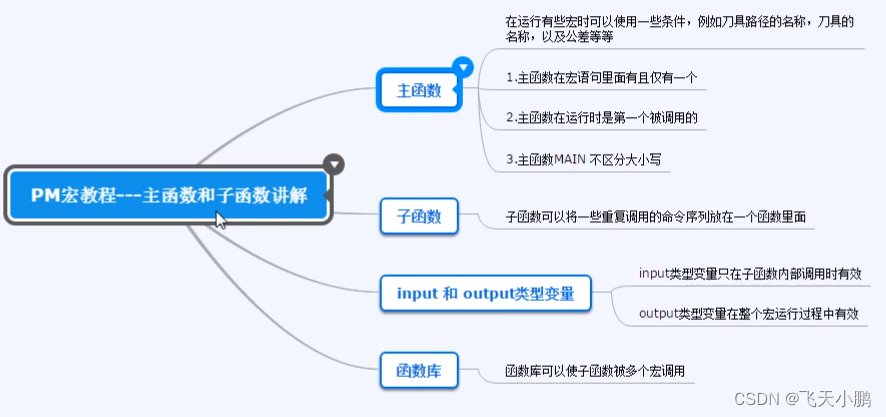

二十一、主函数和子函数的讲解

1）主函数的调用

第一种方法是通过PM下面命令窗口，进行调用：Macro 函数的.mac文件

FUNCTION main (string name  real dim) {
	EDIT TOOL $name DIAMETER $dim
}

第二种方法是通过宏调用宏的方法进行

macro "C:\Users\Administrator\Desktop\PowerMILL宏教程\配套课件\17.1PM宏主函数与子函数讲解1-2.mac"   6  "d10"

2）子函数


//子函数函数
FUNCTION ssss (string AA) {
	//声明定义两个实型，一个是直径，一个是边界的直径
	real dd = 1 mm
	real CC = ENTITY ("Boundary",AA).Tool.Diameter
	//判断是否小于指定直径
	EDIT BOUNDARY $AA SELECT AREA LT ${5*CC}
	//删除边界
	DELETE BOUNDARY $AA SELECTED
	//不删除，扩大边界
	EDIT BOUNDARY $AA  OFFSET $dd
//EDIT BOUNDARY $AA OFFSET ${-2*dd}

}
//主函数
FUNCTION MAIN (string tt) {
	FOREACH BO IN FOLDER(tt) {
	ACTIVATE BOUNDARY $BO.Name
	CALL ssss(BO.Name)
  }
}

3）input,ouput类型变量

默认情况下是input类型，可以不添加，output类型，需要添加，调用子函数需要在前面加call

//子函数，output会影响到全局变量
FUNCTION TEST( real ainput, output real aoutput) {
	print $ainput
	$ainput = 5
	print $aoutput
	$aoutput = 0
	print $aoutput
}
//主函数
FUNCTION main() {
	real par1 = 2
	real par2 = 1
	CALL TEST(par1,par2)
	print $par1
	print $par2
}

宏命令结果是：

4）函数库

//导入函数库的路径，就可以用子函数了
INCLUDE "C:\Users\Administrator\Desktop\PowerMILL\函数库.inc"
FUNCTION MAIN (string tt) {
	FOREACH BO IN FOLDER(tt) {
    ACTIVATE BOUNDARY $BO.Name
    CALL shanchu(BO.Name)
    }
}

你可以将你认为好用的宏命令写成子函数，将它放到.inc的函数库文件中

二十二、辅助命令讲解

1） DOCOMMAND讲解

function cp  (ENTITY ent) {

//string a = new_entity_name(ent.RootType,ent.Name)


//copy boundary $ent.Name

//copy $ent.RootType $ent.Name

string m = "copy " + ent.RootType +" " +ent.Name
DOCOMMAND $m


}

function main() {

entity b = entity("boundary","2")

call cp(b)
}

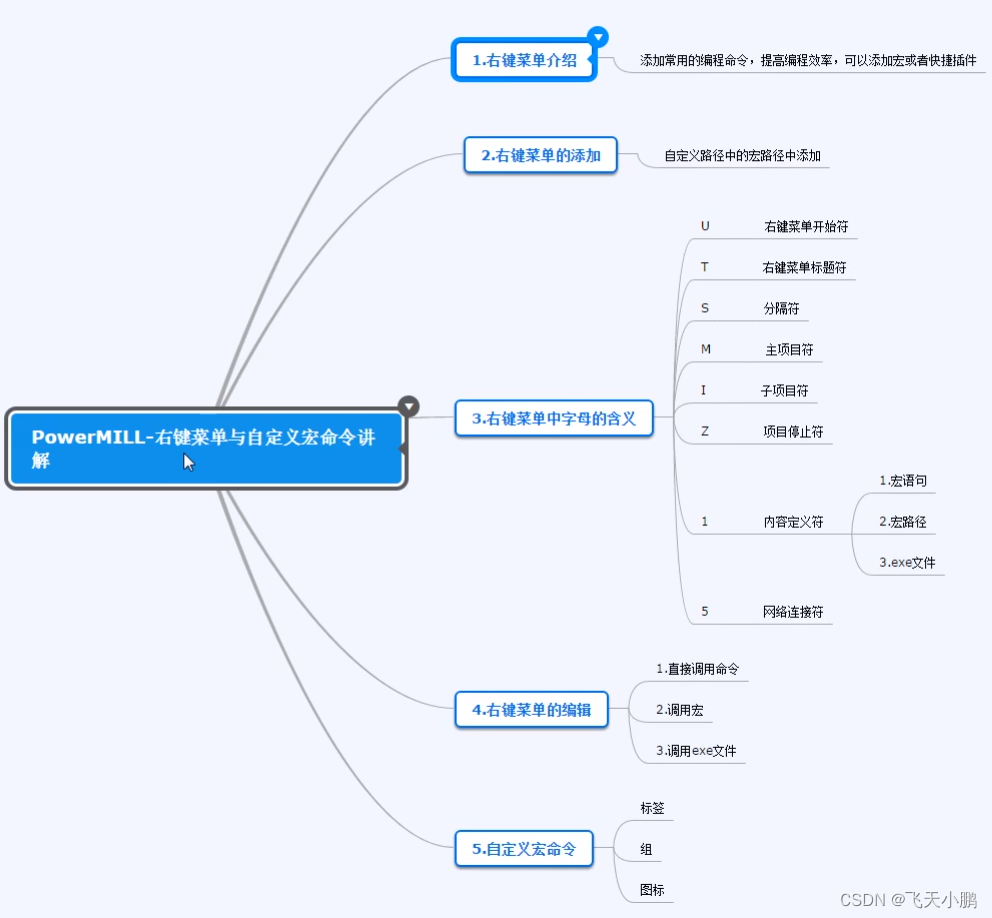

二十三、右键菜单与自定义宏命令讲解

例3如：以上就是今天要讲的内容，本文仅仅简单介绍了pandas的使用，而pandas提供了大量能使我们快速便捷地处理数据的函数和方法。提示：里面的代码要用半角的英文输入状态。调出PM的命令窗口（开始----回显命didi

飞天小鹏

关注

13
点赞
踩
43

收藏

觉得还不错? 一键收藏
1
评论
PowerMill二次开发（宏编程）

宏是一个能自动运行PM操作的命令文件，该文件中包含一系列的PM命令创建宏的方式：1.在PM中录制2.在文本编辑器中输入命令创建宏3.宏的扩展方式是.mac（扩展名）宏的类型：1.初始化宏（系统宏，简单一点就是系统自带的宏）2.用户自定义宏（自己手写的宏，自己录制的宏）宏命令不分大小写选择语句：选择语句是指根据条件来选择一个任务分支的语句的统称，实现分支程序设计循环语句：循环语句是指用来快速完成重复和繁琐工作的编程语句//声明定义一个string数组。
复制链接

扫一扫
