崩铁自动小助手ASR开发实录

崩铁小助手ASR

天下苦二游上班坐牢久矣。方舟有MAA造福大众，免去日常之苦，能让我专心于关卡，但是米家游戏就不行了，于是就有了这个崩铁小助手——AutoStarRail的想法。

功能计划

目前初步计划就是能够实现每天自动清体力，领日常奖励，让我不用操心每天还得上线清体力的事情。最后实现的界面如下，大概和方舟的maa差不多。

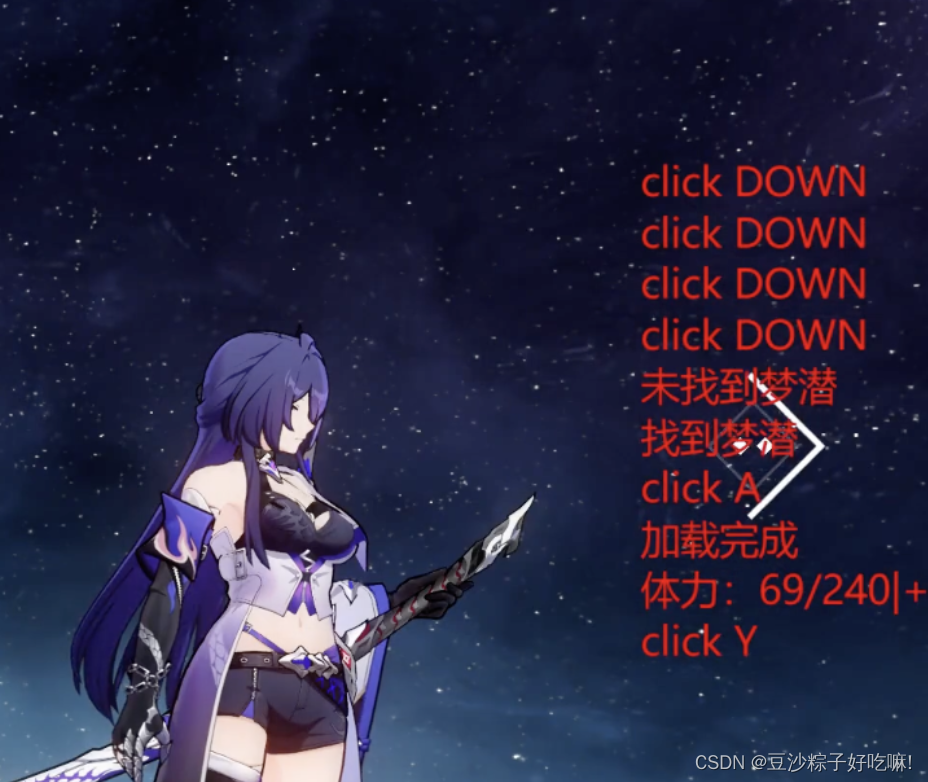

但是为了防止崩铁全屏运行时难以观察运行信息，所以又做了个始终在前台的message窗口，用于实现实时显示自动化脚本的信息。（窗口可放置在任意位置）

经过测试，选择好要刷的本（经验\钱、行迹、突破素材、仪器这些都没问题）后能够自动导航至目标副本，然后识别体力，刷到没体力为止。
演示视频如西瓜视频：从重复劳动中解脱-崩铁自动日常小助手
抖音：从重复劳动中解脱-崩铁自动日常小助手
完整开源代码见 AutoStarRail，欢迎大家star。

功能实现

操作的模拟

操作上使用vgamepad创建虚拟手柄来对游戏进行操作。虽然这样会多一个虚拟设备，但是由于手柄操作时对选中部件的高亮，能够更容易的识别当前选中的东西，并进行精确的操作。

class Gamepad:
    def __init__(self,pigeon = None):
        # 初始化一个手柄
        self.pigeon = pigeon
        self.gamepad = vgamepad.VX360Gamepad()
        # 初始化手柄状态
        self.reset_gamepad()


    def reset_gamepad(self):
        self.gamepad.reset()#键位扳机摇杆全部重置成初始状态
        self.gamepad.update()
    # gamepad 操作
    def click_button(self,button,duration=0.15):
        self.gamepad.press_button(button)
        self.gamepad.update()
        time.sleep(duration + random.randint(0,int(0.05*100))/100)
        self.gamepad.release_button(button)
        self.gamepad.update()
        if self.pigeon:
            self.pigeon("click " + button_mapping[button])

    def press_button(self,button):
        self.gamepad.press_button(button)
        self.gamepad.update()
        if self.pigeon:
            self.pigeon("press " + button_mapping[button])

    def release_button(self,button):
        self.gamepad.release_button(button)
        self.gamepad.update()

    def LEFT_TRIGGER(self,value):
        self.gamepad.left_trigger_float(value)
        # 左扳机轴 value改成0.0到1.0之间的浮点值，可以精确到小数点后5位
        self.gamepad.update()

    def RIGHT_TRIGGER(self,value):
        self.gamepad.right_trigger_float(value)
        # 右扳机轴 value改成0.0到1.0之间的浮点值，可以精确到小数点后5位
        self.gamepad.update()

    def LEFT_JOYSTICK(self,theta,amplitude,ran_theta = 2*np.pi/25,ran_amp = 1/25): #x_value, y_value):
        theta = theta + random.randint(0,ran_theta*100)/100
        amplitude = amplitude + random.randint(0,ran_amp*100)/100
        x_value = 1.414*amplitude * np.cos(theta)
        y_value = 1.414*amplitude * np.sin(theta)
        self.gamepad.left_joystick_float(x_value, y_value)
        # 左摇杆XY轴  x_values和y_values改成-1.0到1.0之间的浮点值，可以精确到小数点后5位
        self.gamepad.update()
        if self.pigeon:
            self.pigeon("" + "Left joystick")

    def RIGHT_JOYSTCIK(self,theta,amplitude,ran_theta = 2*np.pi/25,ran_amp = 1/25):
        theta = theta + random.randint(0,int(ran_theta*100))/100
        amplitude = amplitude + random.randint(0,int(ran_amp*100))/100
        x_value = amplitude * np.cos(theta)
        y_value = amplitude * np.sin(theta)
        self.gamepad.right_joystick_float(x_value, y_value)
        # 右摇杆XY轴  x_values和y_values改成-1.0到1.0之间的浮点值，可以精确到小数点后5位
        self.gamepad.update()
        if self.pigeon:
            self.pigeon("" + "Left joystick")

    def joystick_movement(self, theta=0, duration=0.5, amplitude=1):
        start_time = time.time()
        while time.time() - start_time < duration:
            # 时间-角度序列
            theta_time = theta * (time.time() - start_time) / duration

            # 幅度
            amplitude_time = amplitude * (time.time() - start_time) / duration

            self.RIGHT_JOYSTCIK(theta_time, amplitude_time)

            time.sleep(0.01)

窗口的识别

这部分涉及到图像的一些识别。为了减少计算资源的消耗，本文主要使用paddleocr识别字符来定位。少部分地方用到了矩形框的识别。

游戏窗口识别

脚本启动时应当先识别当前有没有打开启动器、或游戏，再决定是否需要打开游戏。
对于老版本而言由于启动器和游戏名称都为“崩坏：星穹铁道”，因此无法仅从名称上判断窗口是哪个，还需要进一步判断是启动器还是游戏。可以通过窗口上是否有启动器上独有的字符判断是否为游戏。
因此，窗口检测的流程如下图所示。

其相关代码在start_game.py中，该部分代码能够实现自动识别当前是否有游戏窗口，如果无窗口则逐步实现打开游戏。

副本导航

该部分代码放置在daily_tasks.py中。
导航的第一步是打开星际和平指南，该步较为简单，直接使用虚拟手柄打开轮盘，然后拨到对应位置即可。

def open_star_guide(self):

	# 打开星际和平指南

	self.gp.press_button(LEFT_SHOULDER)

	self.gp.joystick_movement(np.pi * 1 / 4, duration= 1) # 移动到指南

	time.sleep(0.8)

	self.gp.joystick_movement(amplitude=0)

	self.gp.release_button(LEFT_SHOULDER)

	self.pigeon("打开星际和平指南")

	time.sleep(0.9)

随后需要进一步识别星际和平指南的页面，以及寻找对应的副本。流程如下：

和平指南页面识别

对于和平指南的页面，如每日实训、生存索引的识别，只需通过ocr识别有无对应字符即可找到该页面

def find_page(self,tag = "生存索引"):

# 已经打开星际和平指南后，通过手柄切换标签找到对应的page

	if TargetDetector(self.window,self.gp).search_button(tag, RIGHT_SHOULDER):

		self.pigeon("找到" + tag)

	else:

		self.pigeon("未找到" + tag)

其中TargetDetect中的search_button为递归寻找，直到满足条件。

def search_button(self, btn_text, action):

	"""

	查找相应按钮

	:param btn_text: 目标按钮名称

	:param action: 找不到按钮对应操作

	:return:

	"""

	figure, _, _, _, _ = self.win_action.get_screenshot(self.window)

	find, _ = self.findText(figure,btn_text)

	if find:

		print(f'找到{btn_text}')

		return True

	else:

		self.gp.click_button(action)

		time.sleep(0.2 + random.randint(0, 10) / 100)

		return self.search_button(btn_text, action)

页面中高亮位置的寻找

在确定找到页面后，我们需要识别出当前高亮的标签（如拟造花萼、侵蚀隧洞）是哪个。
此处我们可以先使用OCR识别有无目标文字，如果没有，说明当前页面不存在目标标签，需要继续翻页。如果存在，通过灰度阈值识别目标文字所在区域的灰度是否是选中的灰度，如果是则退出寻找，否则继续寻找。

def find_highlight(self, btn_text, action=None):
	"""
	寻找按钮的高亮状态。
	通过截图并查找按钮文本，判断按钮是否处于高亮状态。如果按钮未高亮，则点击按钮并重试。
	主要用于自动化测试中对按钮状态的判断和操作。
	参数:
	btn_text (str): 按钮的文本内容，用于查找按钮。
	action (function, optional): 当按钮未高亮时执行的操作，默认为None。可以是一个函数，该函数会在按钮未高亮时被调用。
	返回:
	bool: 如果按钮处于高亮状态，则返回True；否则返回False。
	"""
	# 截取窗口的屏幕快照
	# 转到灰度上看灰度值。先截取字附近的区域
	figure, _, _, _, _ = self.win_action.get_screenshot(self.window) # 在屏幕快照中查找按钮文本
	find, pos = self.findText(figure, btn_text)
	# 如果按钮未找到
	if not find: # 没找到

		self.gp.click_button(action)

		time.sleep(0.2 + random.randint(0, 10) / 100)

		return self.find_highlight(btn_text, action)



	ave_gray = self.get_average_gray_value(figure,pos)

	if ave_gray < 100: # 高亮-黑色

		print(f'找到{btn_text}')

		return True

	else:

		self.gp.click_button(action)

		time.sleep(0.2 + random.randint(0, 10) / 100)

		return self.find_highlight(btn_text, action)

右侧具体副本的寻找

使用手柄的话，右侧选择的副本会有一个橙色的矩形框作为高亮，因此识别矩形框就知道我们当前选中的是哪个了。
使用HSV颜色空间对橙色进行区分的效果并不理想。因此还是采用了矩形边框识别。

    def detect_dungeon_boxes(self,image,text):
        # 可以找出当前高亮的选择区域
        gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
        edges = cv2.Canny(gray, threshold1=100, threshold2=200)
        contours, _ = cv2.findContours(edges.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
        min_area_threshold = 10  # 设定最小面积阈值
        height, width = image.shape[:2]  # 获取图像高度和宽度
        area_ratio = 0.2
        target_area = height * width * area_ratio  # 计算目标最大面积
        max_area = 0
        for contour in contours:
            area = cv2.contourArea(contour)
            if area > max_area and area < target_area:
                max_area = area
                max_contour = contour


        for contour in contours:
            area = cv2.contourArea(contour)
            if area > min_area_threshold:
                # 计算边界框
                x, y, w, h = cv2.boundingRect(contour)

                    # 绘制矩形
                cv2.rectangle(image, (x, y), (x+w, y+h), (0, 255, 0), 2)
        # 如果找到了符合条件的轮廓
        if max_contour is not None:
            # 获取边界框
            x, y, w, h = cv2.boundingRect(max_contour)
            # 截取该矩形区域
            cropped_image = image[y:y+h, x:x+w]
            find, pos = self.findText(cropped_image,text)
            # 显示截取的图像
            # cv2.imshow('Cropped Rectangle', cropped_image)
            # cv2.waitKey(0)
            # cv2.destroyAllWindows()
            return find
        else:
            # print("Not found.")
            return False
    def find_dungeon(self,btn_text, action = None):
        figure, _, _, _, _ = self.win_action.get_screenshot(self.window)
        # self.gp.click_button(action)
        if self.detect_dungeon_boxes(figure,btn_text):
            print('已选中：' + btn_text)
        else:
            self.gp.click_button(action)
            time.sleep(0.2 + random.randint(0, 10) / 100)
            return self.find_dungeon(btn_text, action)

未完待续

GUI、消息窗口、邮件等功能以及当前版本未实现的功能待后续更新。

开源地址

• AutoStarRail
