Android之——JNI初探

转载请注明出处:http://blog.csdn.net/l1028386804/article/details/47405683

这里，我将用一个小例子的形式来帮助大家初探JNI的用法，首先，大家要先搭建好NDK环境，请大家先阅读《Android之——NDK环境搭建》一文。

一、实现

这个小例子实现的功能就是，通过Android中的java代码来调用C代码实现java代码与C代码之间的交互。

1、布局文件

我们首先在布局文件activity_main.xml中，添加一个按钮控件，并给按钮控件设置一个点击事件，具体代码如下：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    tools:context=".MainActivity" >

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:onClick="click"
        android:text="调用C代码" />

</RelativeLayout>

2、完善类MainActivity

1)定义本地方法

要实现JNI方法的调用，首先要在MainActivity中定义一个本地方法，java中本地方法是以native关键字定义的。

具体代码如下:

public native String helloFromC()

2)用javah命令生成,h头文件

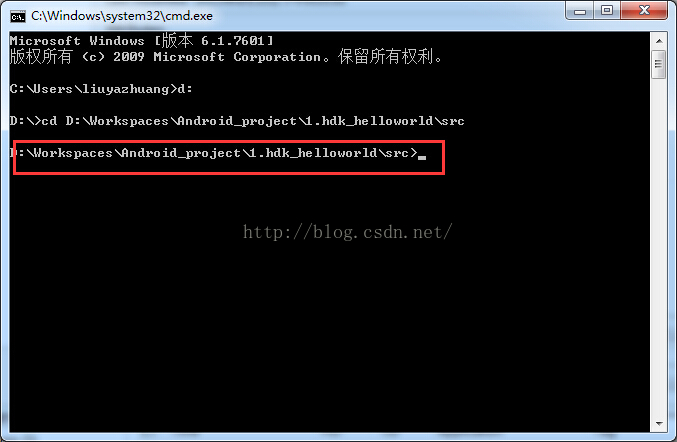

用javah命令生成,h头文件，前提是要配置好java环境变量，这里我就不说怎么配置环境变量了，相信稍微了解java的同学都知道。我们通过cmd命令行进入到MainActivity包所在的目录。

如下图:

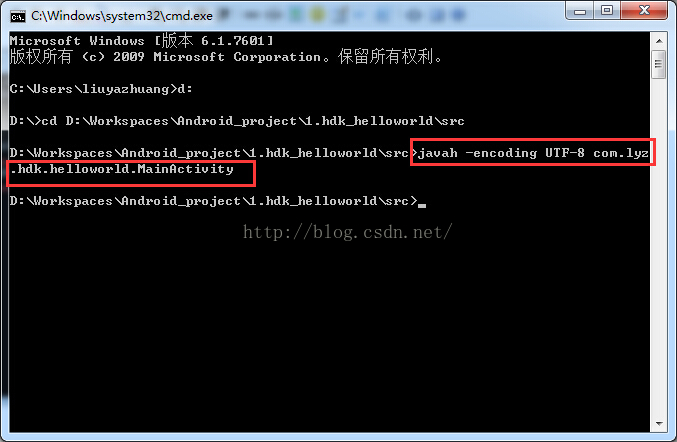

然后输入命令

javah -encoding UTF-8 包名.类名

其中，-encoding UTF-8是指定生成的.h头文件的编码为UTF-8，包名是类所在的包，类名就是包含本地方法的类名，类名不带有.java后缀。

如下图：

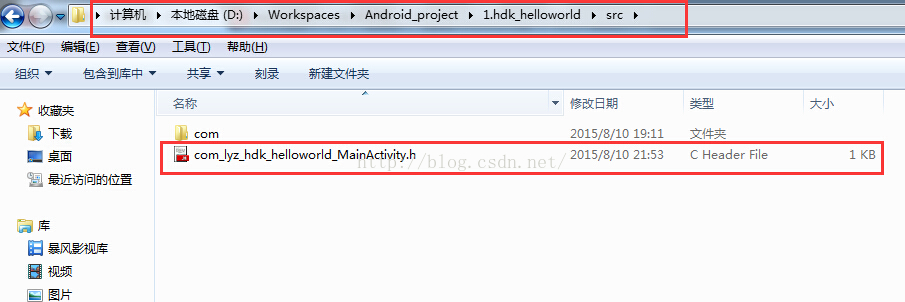

此时，在当前目录下会生成一个.h头文件。

如下图：

3)实现C代码

com_lyz_hdk_helloworld_MainActivity.h中生成的代码如下:

/* DO NOT EDIT THIS FILE - it is machine generated */
#include <jni.h>
/* Header for class com_lyz_hdk_helloworld_MainActivity */

#ifndef _Included_com_lyz_hdk_helloworld_MainActivity
#define _Included_com_lyz_hdk_helloworld_MainActivity
#ifdef __cplusplus
extern "C" {
#endif
/*
 * Class:     com_lyz_hdk_helloworld_MainActivity
 * Method:    helloFromC
 * Signature: ()Ljava/lang/String;
 */
JNIEXPORT jstring JNICALL Java_com_lyz_hdk_helloworld_MainActivity_helloFromC
  (JNIEnv *, jobject);

#ifdef __cplusplus
}
#endif
#endif

在Android项目的根目录新建JNI目录，将com_lyz_hdk_helloworld_MainActivity.h文件拷贝到jni目录下，然后新建hello.c文件，引入所需要的库，

如下所示：

#include <stdio.h>
#include <jni.h>
#include "com_lyz_hdk_helloworld_MainActivity.h"

在hello.c中实现Java_com_lyz_hdk_helloworld_MainActivity_helloFromC方法，返回相应的字符串

具体代码如下:

JNIEXPORT jstring JNICALL Java_com_lyz_hdk_helloworld_MainActivity_helloFromC(JNIEnv *env , jobject obj){
	char *str = "hello from c";
	jstring jstr = (**env).NewStringUTF(env, str);
	return jstr;
}

hello.c完整代码如下:

#include <stdio.h>
#include <jni.h>
#include "com_lyz_hdk_helloworld_MainActivity.h"

JNIEXPORT jstring JNICALL Java_com_lyz_hdk_helloworld_MainActivity_helloFromC(JNIEnv *env , jobject obj){
	char *str = "hello from c";
	jstring jstr = (**env).NewStringUTF(env, str);
	return jstr;
}

4)在jni目录下创建Android.mk

这个文件是Android实现JNI所必须的文件，而且文件名称固定为Android.mk不能更改。这个文件里的内容我们可以到ndk的docs目录下找到ANDROID-MK.html文件，打开这个文件，找到以下代码片段，拷贝到Android.mk文件中，注意要每一行不要有空格。

   LOCAL_PATH := $(call my-dir)

   include $(CLEAR_VARS)

   LOCAL_MODULE    := hello-jni
   LOCAL_SRC_FILES := hello-jni.c

   include $(BUILD_SHARED_LIBRARY)

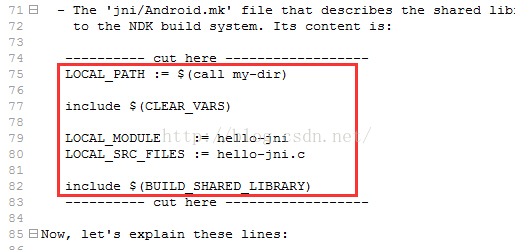

其在文件中的位置如下图：

其中:

LOCAL_PATH := $(call my-dir):当前文件所存在的目录
call my-dir 得到当前我的文件的目录
include $(CLEAR_VARS)：配置信息初始化
LOCAL_MODULE    := hello-jni：指定编译完成后的2进制值可执行文件的名称
LOCAL_SRC_FILES := hello-jni.c：指定你要编译哪些C的源文件

include $(BUILD_SHARED_LIBRARY)：编译成动态的链接库文件
include $(BUILD_STATIC_LIBRARY)：编译成静态的链接库文件

我要编译的文件是hello.c，要生成的so为libhello.so所以我将上面的配置修改为以下代码:

LOCAL_PATH := $(call my-dir)

include $(CLEAR_VARS)

LOCAL_MODULE    := hello
LOCAL_SRC_FILES := hello.c

include $(BUILD_SHARED_LIBRARY)

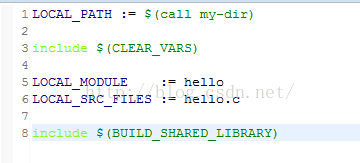

以上配置也就是Android.mk中的内容了。

如下图:

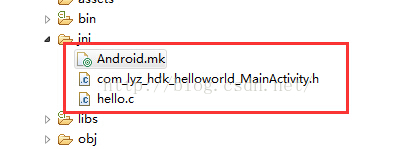

这时，我们项目的jni目录下的文件如下图所示:

5)编译生成so动态链接库

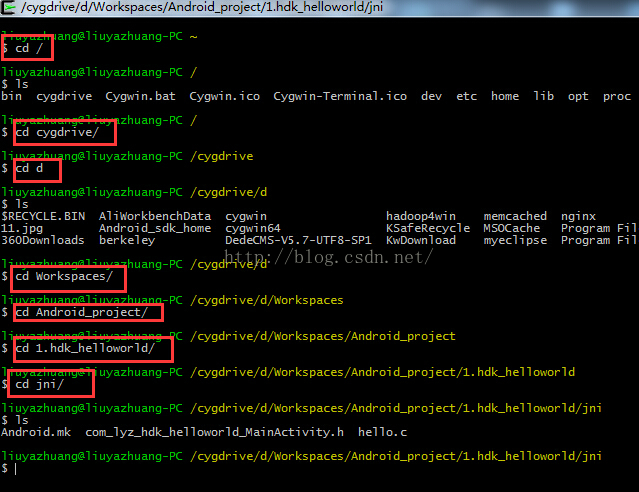

我们打开cygwin，进入到项目的jni目录下。

如下图：

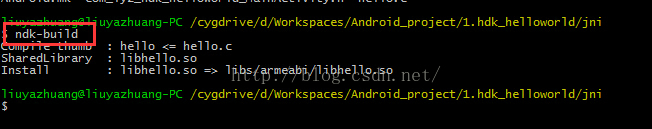

执行命令ndk-build

如下图：

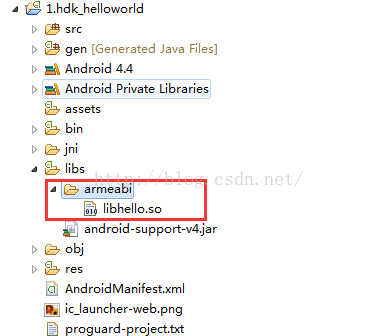

刷新项目工程，会在libs目录下自动生成一个.so动态链接库，

如下图:

6)完善MainActivity

在MainActivity类中，写一个静态代码块，用于加载.so动态链接库，注意，这里我们生成的.so文件是libhello.so，我们在加载这个.so文件的时候，只需要传入hello即可。

具体代码实现如下:

//加载静态代码块
static{
	System.loadLibrary("hello");
}

在按钮的点击事件中调动本地方法，同时将结果Toast出来。

具体代码如下:

public void click(View v){
	Toast.makeText(this, "c代码的内容是:"+helloFromC(), Toast.LENGTH_SHORT).show();
}

MainActivity整体代码如下：

package com.lyz.hdk.helloworld;

import android.app.Activity;
import android.os.Bundle;
import android.view.Menu;
import android.view.View;
import android.widget.Toast;

/**
 * 主程入口
 * @author liuyazhuang
 *
 */
public class MainActivity extends Activity {

	public native String helloFromC();
	//加载静态代码块
	static{
		System.loadLibrary("hello");
	}

	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);
	}

	@Override
	public boolean onCreateOptionsMenu(Menu menu) {
		// Inflate the menu; this adds items to the action bar if it is present.
		getMenuInflater().inflate(R.menu.main, menu);
		return true;
	}

	public void click(View v){
		Toast.makeText(this, "c代码的内容是:"+helloFromC(), Toast.LENGTH_SHORT).show();
	}
}

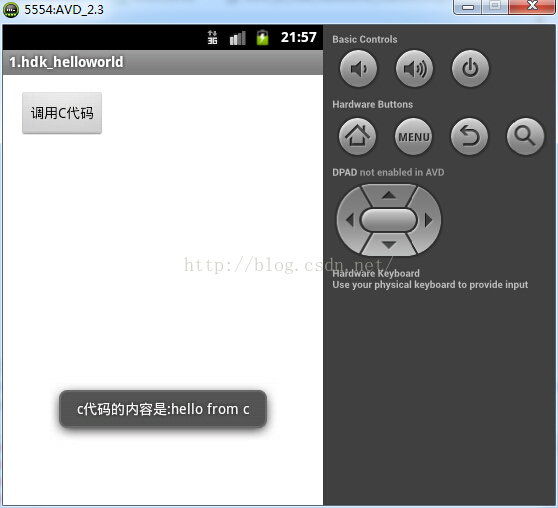

二、运行效果

三、温馨提示：

大家可以到链接http://download.csdn.net/detail/l1028386804/8987847下载完整的Android JNI示例源代码。

本实例中，为了方面，我把一些文字直接写在了布局文件中和相关的类中，大家在真实的项目中要把这些文字写在string.xml文件中，在外部引用这些资源，切记，这是作为一个Android程序员最基本的开发常识和规范，我在这里只是为了方便直接写在了类和布局文件中。
