8.矩阵按键

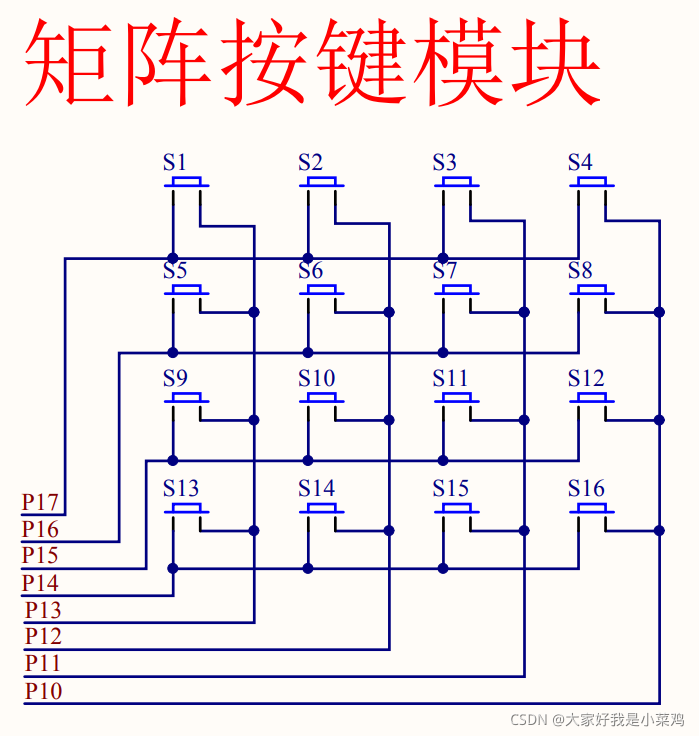

        使用行列扫描法判断是否有按键按下以及哪个按键按下。



        假设m行n列有一个按键S按下。

         先让高4位为0，低4位为1，即P1=0000 1111。那么由于S的按下，按键两端的导线接通，低4位必有一个端口检测到低电平。芯片便可以判断出第n列有一个按键按下。

        然后令高4位为1，低4位为0，即P1=1111 0000。那么由于S的按下，按键两端的导线接通，高4位必有一个端口检测到低电平。芯片便可以判断出第m行有一个按键按下。

        由此便可以知道是m行n列有一个按键S按下。

        序号=m*4+n

#include"reg52.h"

typedef unsigned int u16;
typedef unsigned char u8;

void delay(u16 s);
int key(void);	//key返回按键的序号，0-15

unsigned char num[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0xff/*0xff表示全亮*/};

u8 line,row,number=16;
u8 a=0;

sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;

void main()
{


	LSA=1;LSB=1;LSC=1;//选中最高位的数码管显示,不过单片机默认高电平，这3条不要也罢

	while(1)
	{
		P0=num[key()];
	}
}

void delay(u16 s)						  //延时函数
{
	while(s--);
}

int key(void)
{
	P1=0x0f;//0000 1111

	if(P1!=0x0f)
	{
		delay(1000);
		if(P1!=0x0f)
		{
			switch(P1)					   //判断是哪一列按下
			{
				case 0x07:line=0;break;
				case 0x0b:line=1;break;
				case 0x0d:line=2;break;
				case 0x0e:line=3;break;
			}
		}
		P1=0xf0;
		if(P1!=0xf0)
		{
			switch(P1)					   //判断是哪一行按下
			{
				case 0x70:row=0;break;
				case 0xb0:row=1;break;
				case 0xd0:row=2;break;
				case 0xe0:row=3;break;
			}
		}
		number=row*4+line;
	}
	while((a<50)&&(P1!=0xf0))
	{
			delay(100);
			a++;
	}
	return number;//如果有按下，number的值就是按下的值；如果没有按下，number在上面被初始化为16，即全亮，单片机在没有按键按下时就是全亮
}
