电子海图开发第二十三篇,s52显示标准,海图的显示步骤（共一百篇）

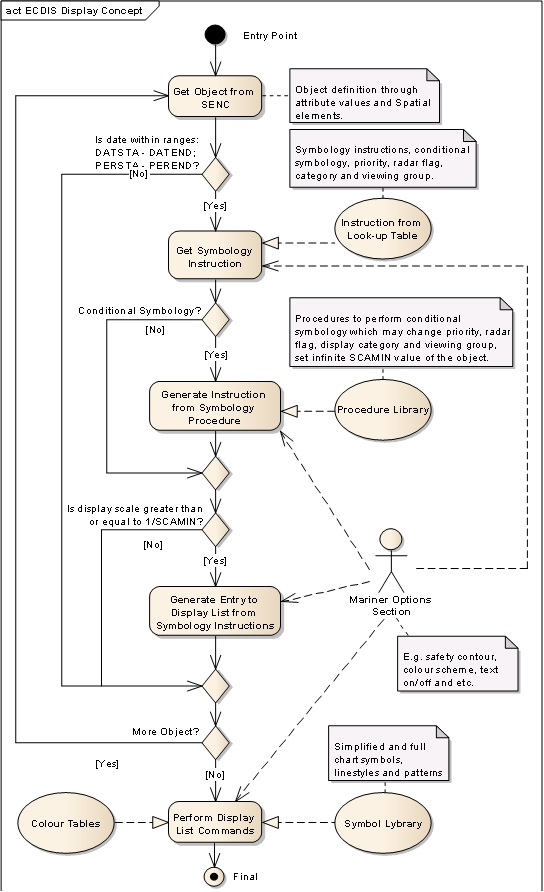

S52标准的显示程序如下：

入口点	剪裁SENC,将在屏幕范围内的对象显示在ECDIS屏幕上。对每个SENC对象循环执行。
从SENC获取对象	通过属性值和空间元素定义对象。
日期是否在以下范围内：DATSTA-DATEND；PERSTA-PEREND？	当前日期是否在对象存在的范围内？ 如果对象存在属性DATSAT-DATEND或PERSTA-PEREND，当前日期大于对象存在期间的开始日期，小于结束日期。
获取符号指令	从查找表文件的相应行中获取符号指令、条件指令、优先级值、雷达标志、显示类别和查看组。
查找表中的指令	根据对象的几何类型和用户参数获取查找表文件（'simplify point'，'pattern area bounders'）
条件符号？	是否存在条件符号程序？
从符号过程生成指令	执行条件符号化过程，以获取带有表示参数的符号化指令。
程序库	执行条件符号的过程，可能会更改优先级、雷达标志、显示类别和查看组，设置对象的显示SCAMIN（最小显示比例尺）值。
显示比例是否大于或等于1/SCAMIN？	当前显示比例是否大于或等于对象的1/SCAMIN值？
根据符号说明生成显示列表的条目	将图形基本体添加到显示列表中，同时考虑显示参数（优先级、雷达标志、显示类别和查看组）
更多的对象？	SENC里还有其他对象？如果是，请转到下一个对象。
执行显示列表命令
水手选项组	安全轮廓、配色方案、文本开/关等。
符号库	简化和完整的图表符号、线型和图案
颜色表	不同色系（白天、黄昏和夜晚色板）具有XYL值的彩色标记
结束	SENC显示结束
