5：emmc response

1.前言

response是由device发给host,作为对先前发送的command的回应。response通过cmd信号线传输。本文将详细介绍response相关

2.response的类型

• response有6种类型，分别是R1，R1b，R2，R3，R4，R5
• response的长度跟response的类型相关。
• response总是以0为起始位，以1为结束位。紧跟起始位的是传送方向，为0表示device to host。
• 除了R3外，其它的response都受CRC7保护

2.1 R1

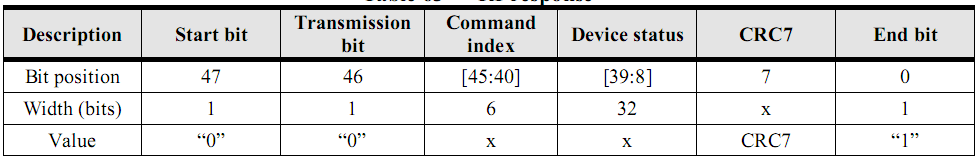

                                                                                          表 R1格式

總長 48 bit，[ 45 : 40 ] 代表回應的CMD數值， [ 39 : 8 ] 則是表示Device現在的狀態。 R1還有另ㄧ個格式為R1b，結構與R1相同，不過增加了可選擇的BUSY信號。

2.2 R1b

R1b与R1基本一致，但是多了一个可选的busy位，通过DATA0传输, 当前如果是busy状态，则data0被拉低。

2.3 R2

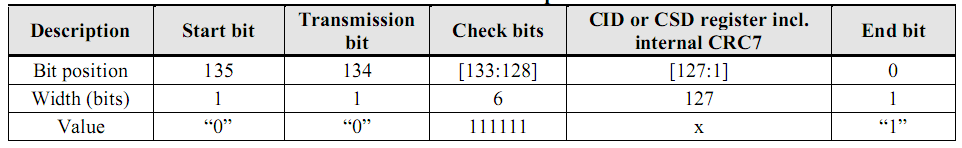

                                                                                            表 R2格式

R2长度为136bit，作为CMD2和CMD10的response传递CID寄存器的值，作为CMD9的response传递CSD寄存器的值

2.4 R3

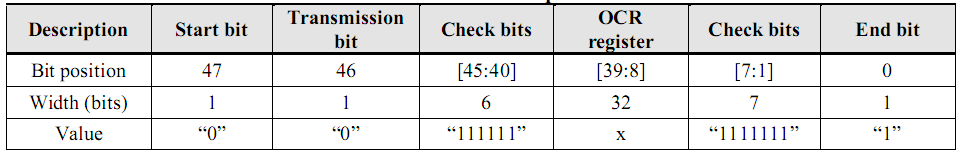

                                                                                                表 R3格式

R3长度48bit，作为CMD1的response,主要传递OCR寄存器的值给host

2.5 R4

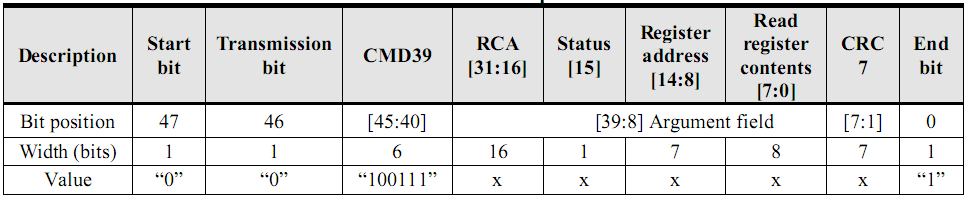

                                                                                                表 R4格式

R4长度为48bit,RCA包含device的地址，register address要读取或写入的寄存器地址，read register contents为读取的内容，status表示操作是否成功，如果成功则为1

2.6 R5

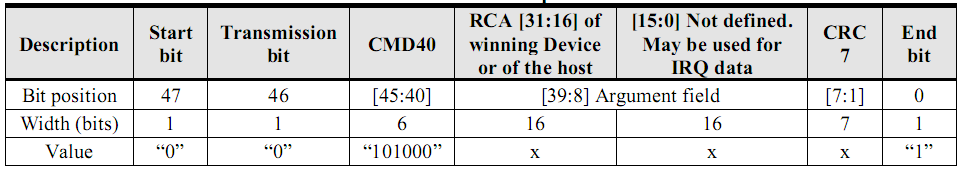

                                                                                                     表 R5

總長48 bit，此響應為中斷請求的響應格式，只有當Host下達CMD40命令某張卡必須進入中斷模式時， Device若確實收到並回應此R5響應，則代表此卡進入中斷，並且RCA被設置為0x0。

3. 参考文档

[1]http://www.jedec.org/sites/default/files/docs/JESD84-B51.pdf
