【AD】5-6 原理图与PCB的交互设置

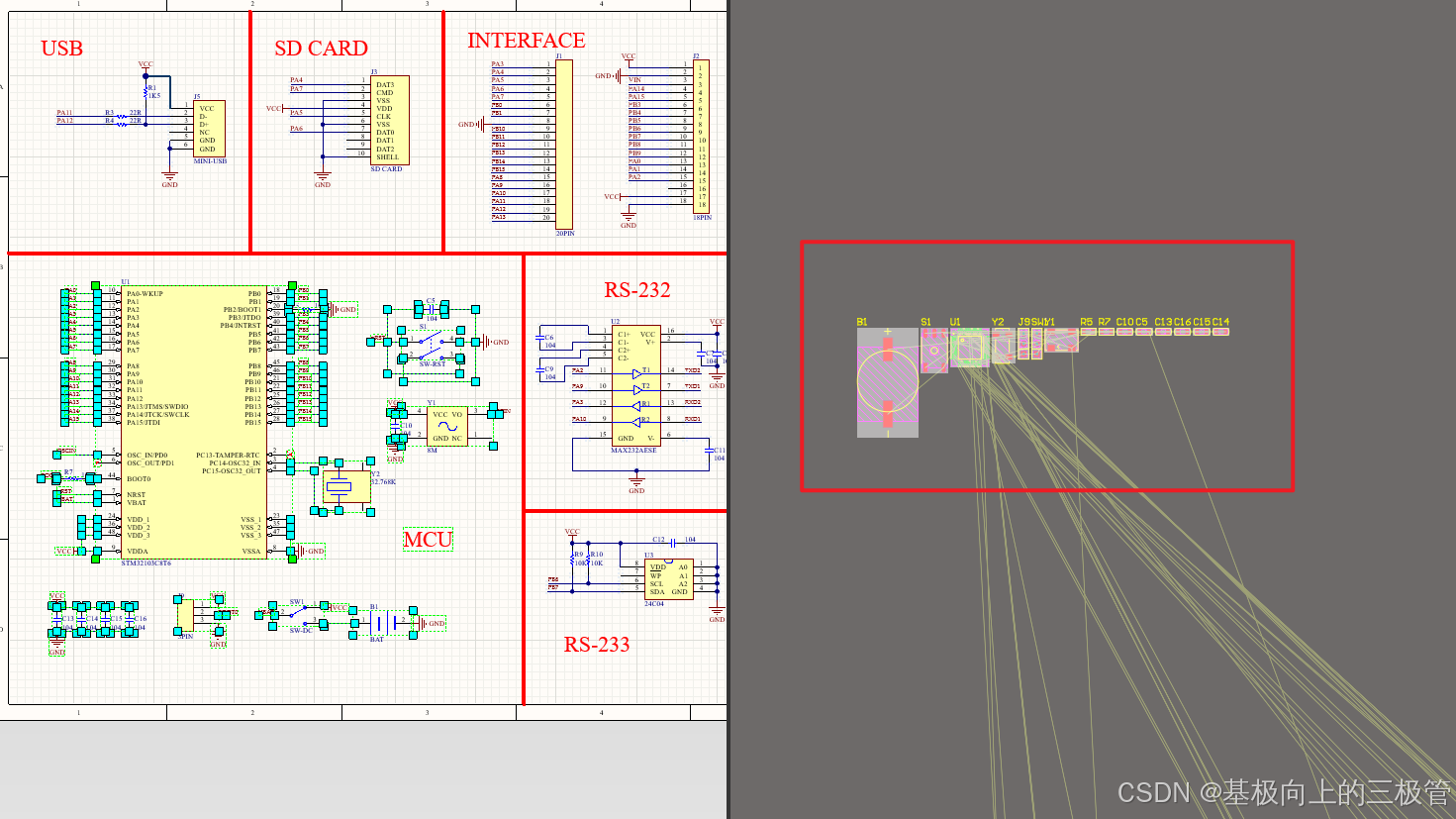

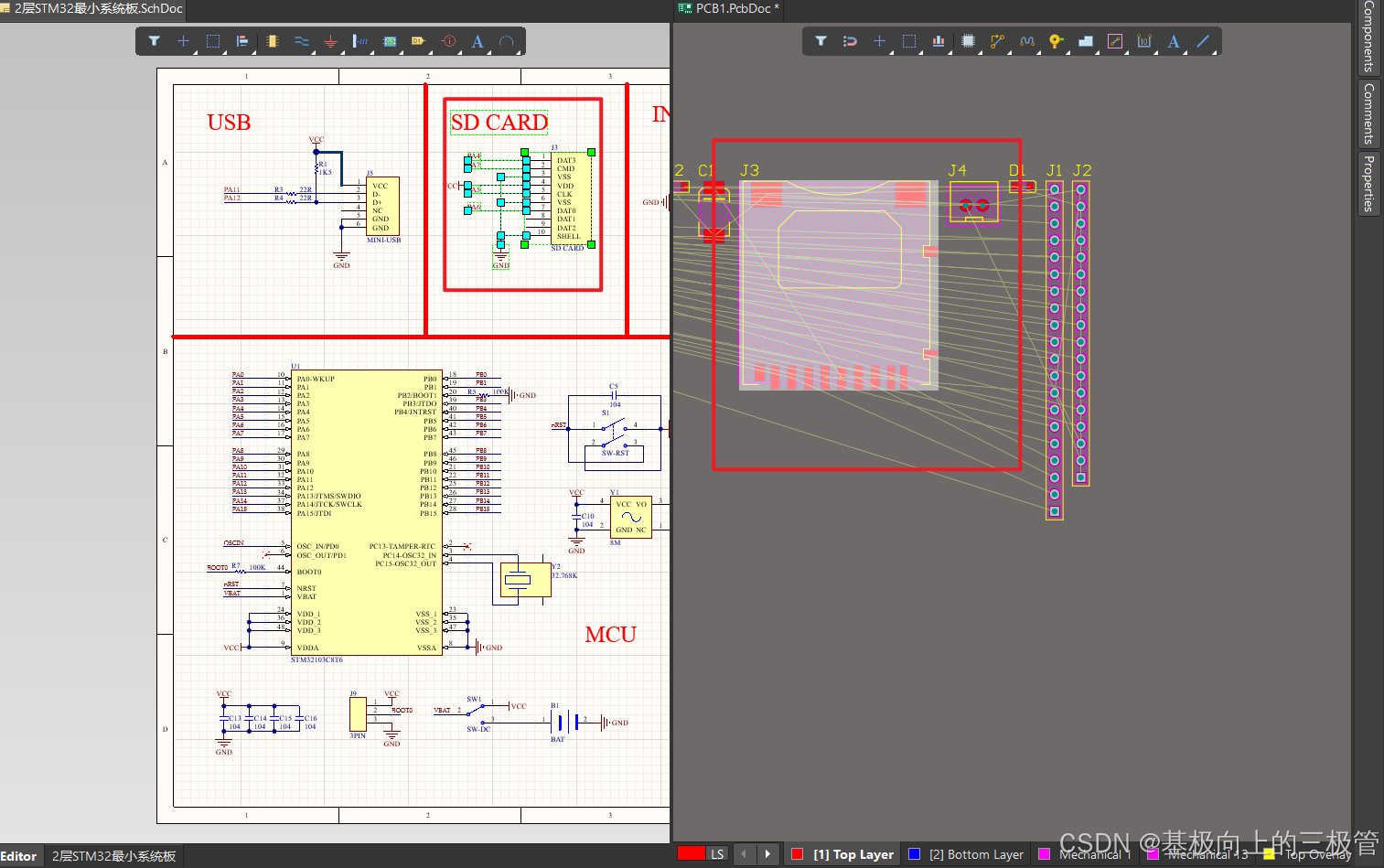

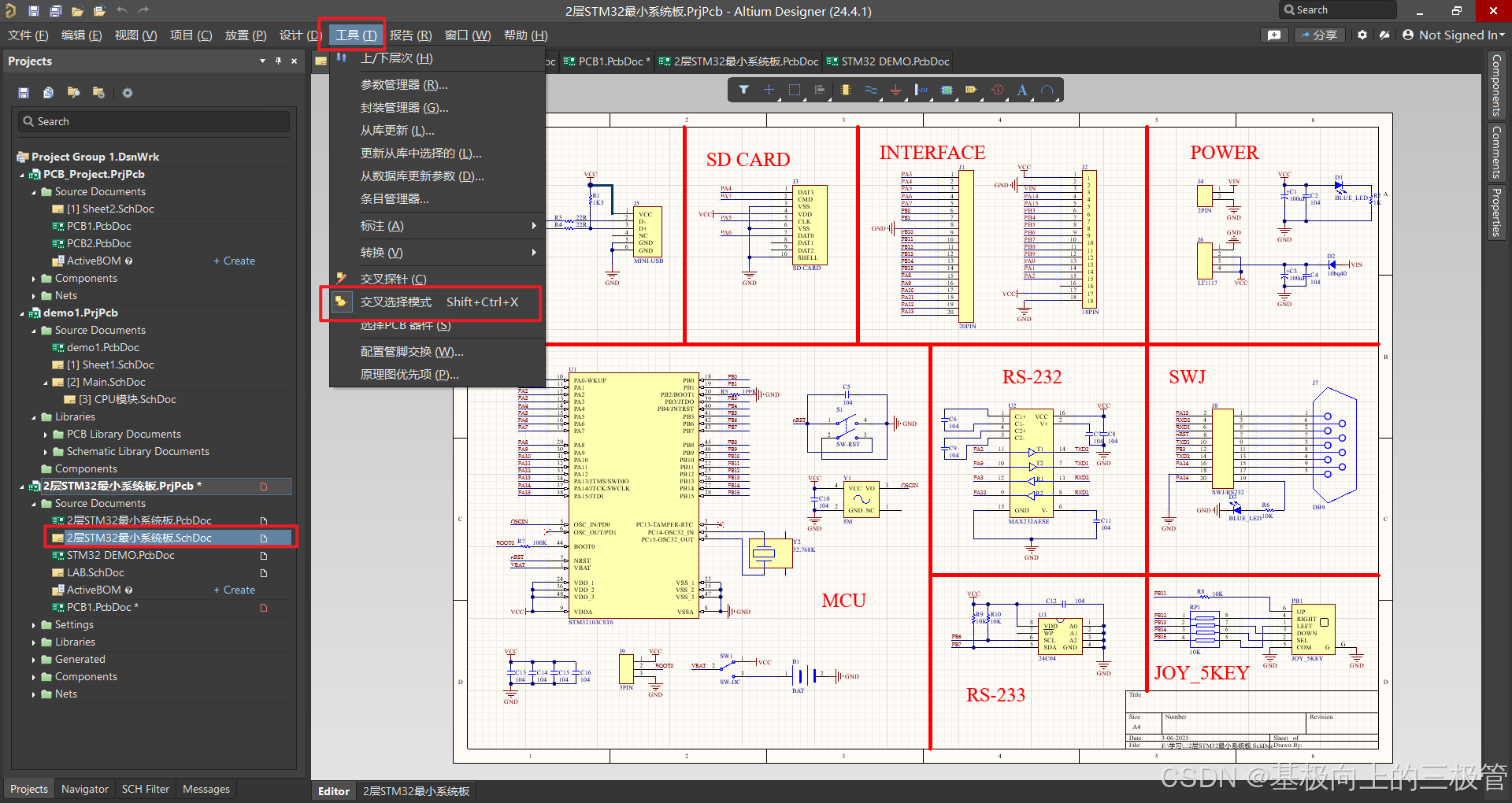

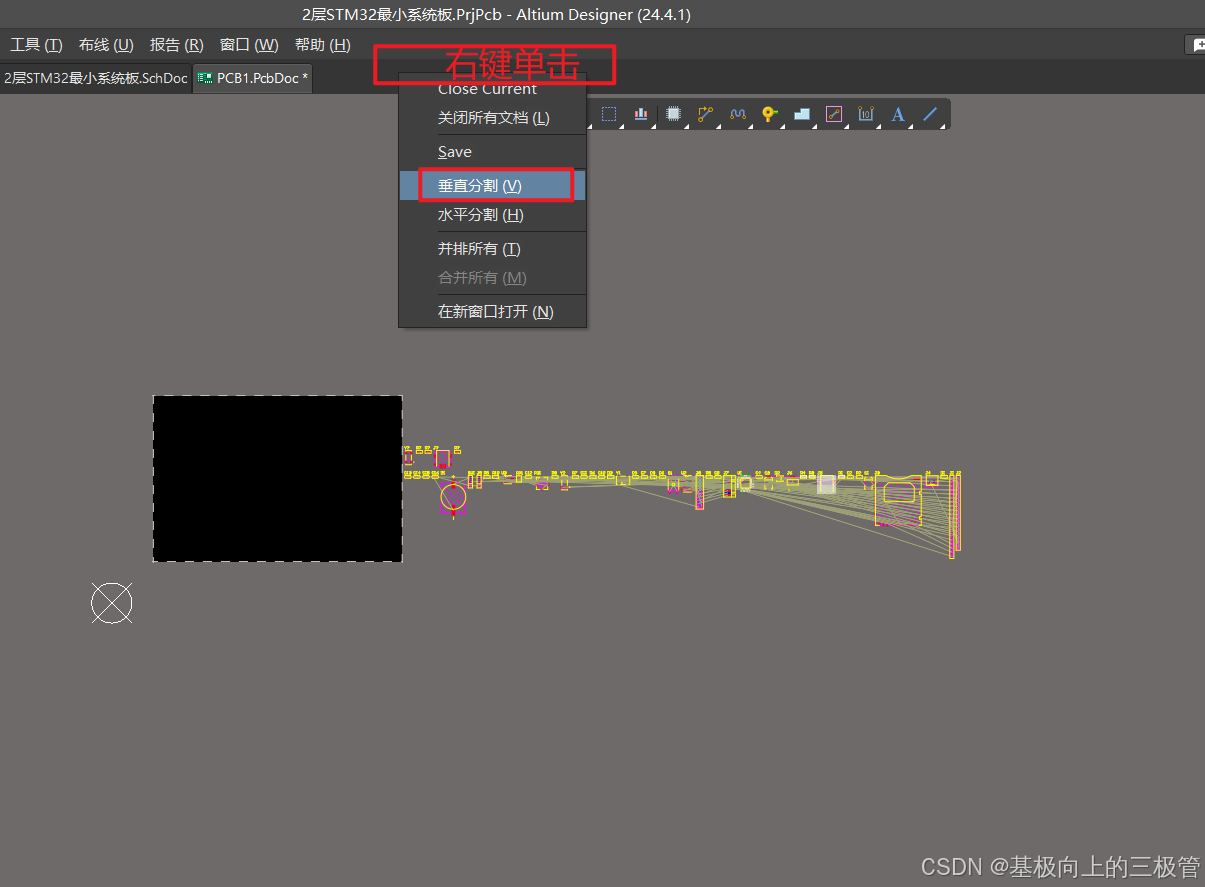

点击工具—打开交互模式，右键单击上方，点击垂直分割将原理图和PCB分成两联查看，选中原理图中的器件则PCB对应器件也被选中，同理从PCB中选中的器件原理图中也会对应选中。

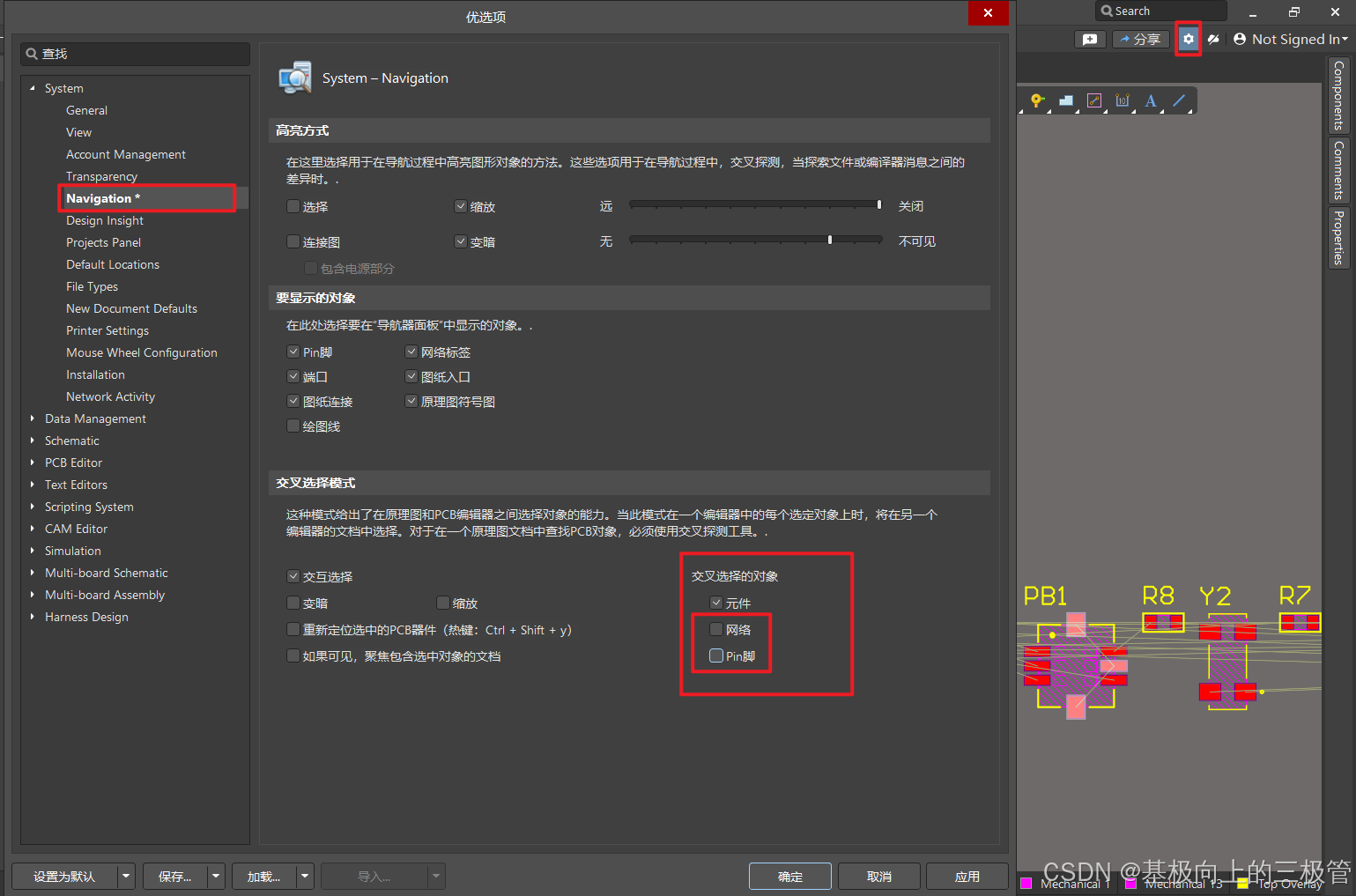

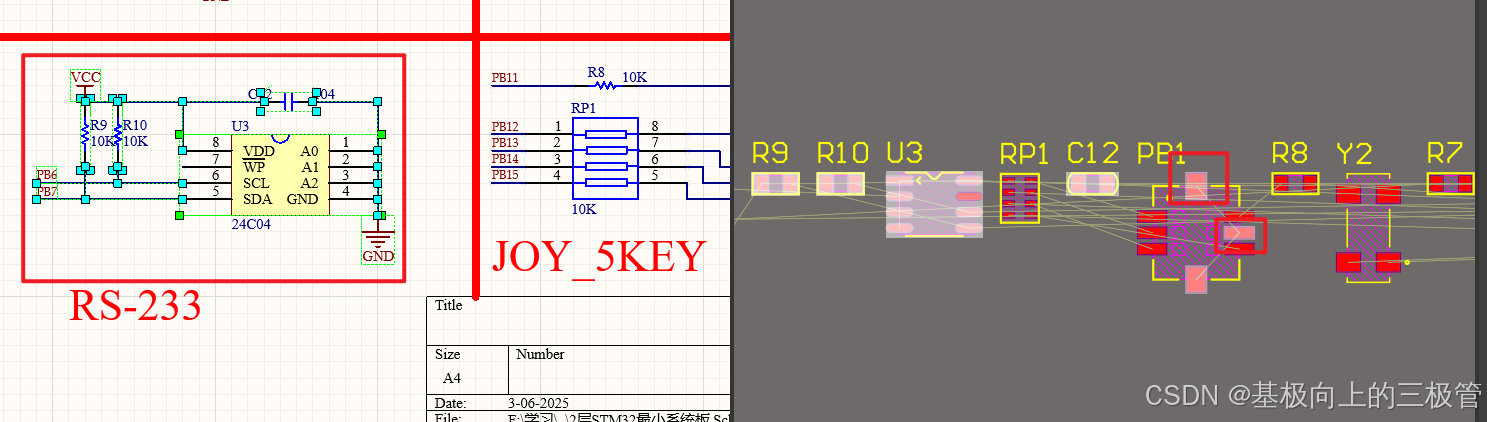

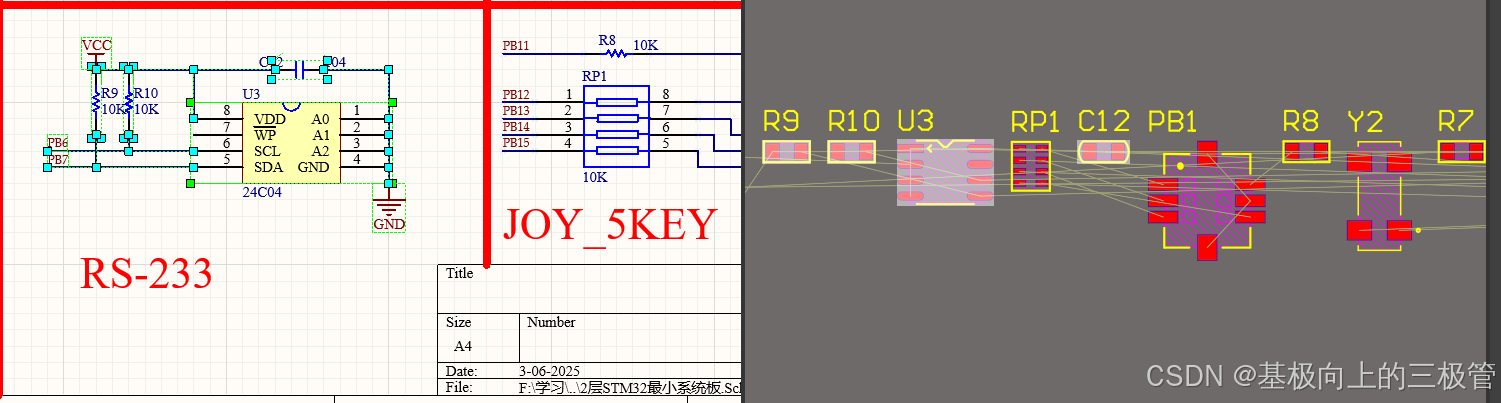

• 注意：此时选择原理图中的器件，PCB中非此期间的部分管脚也被选中，将设置中交叉选择的对象中网络和Pin脚曲线勾选即可解决

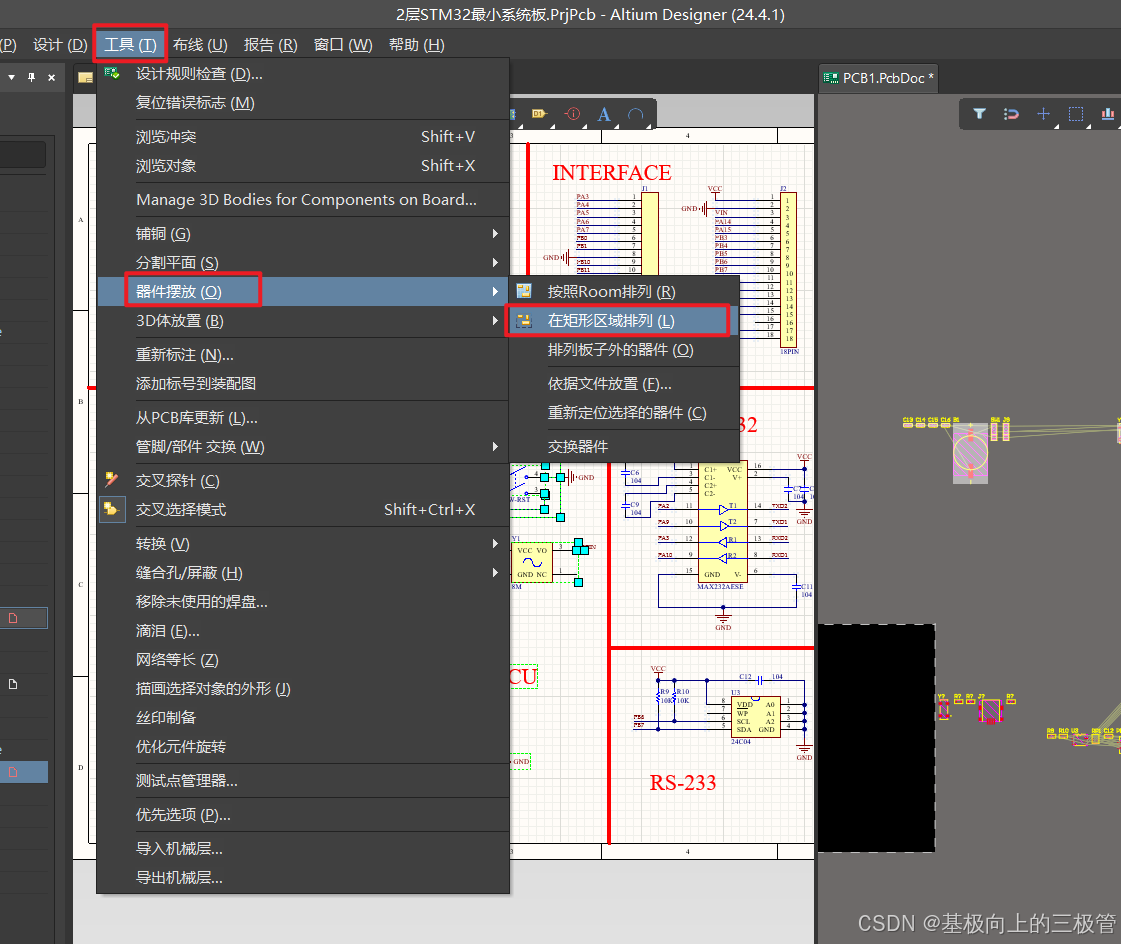

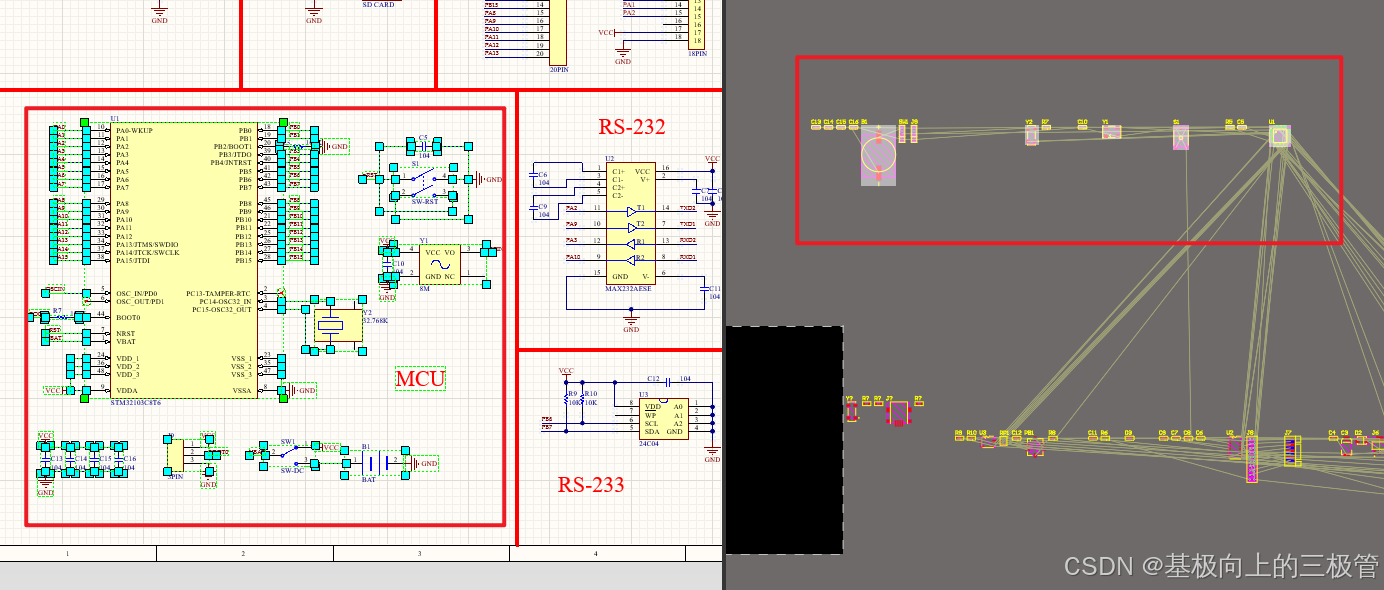

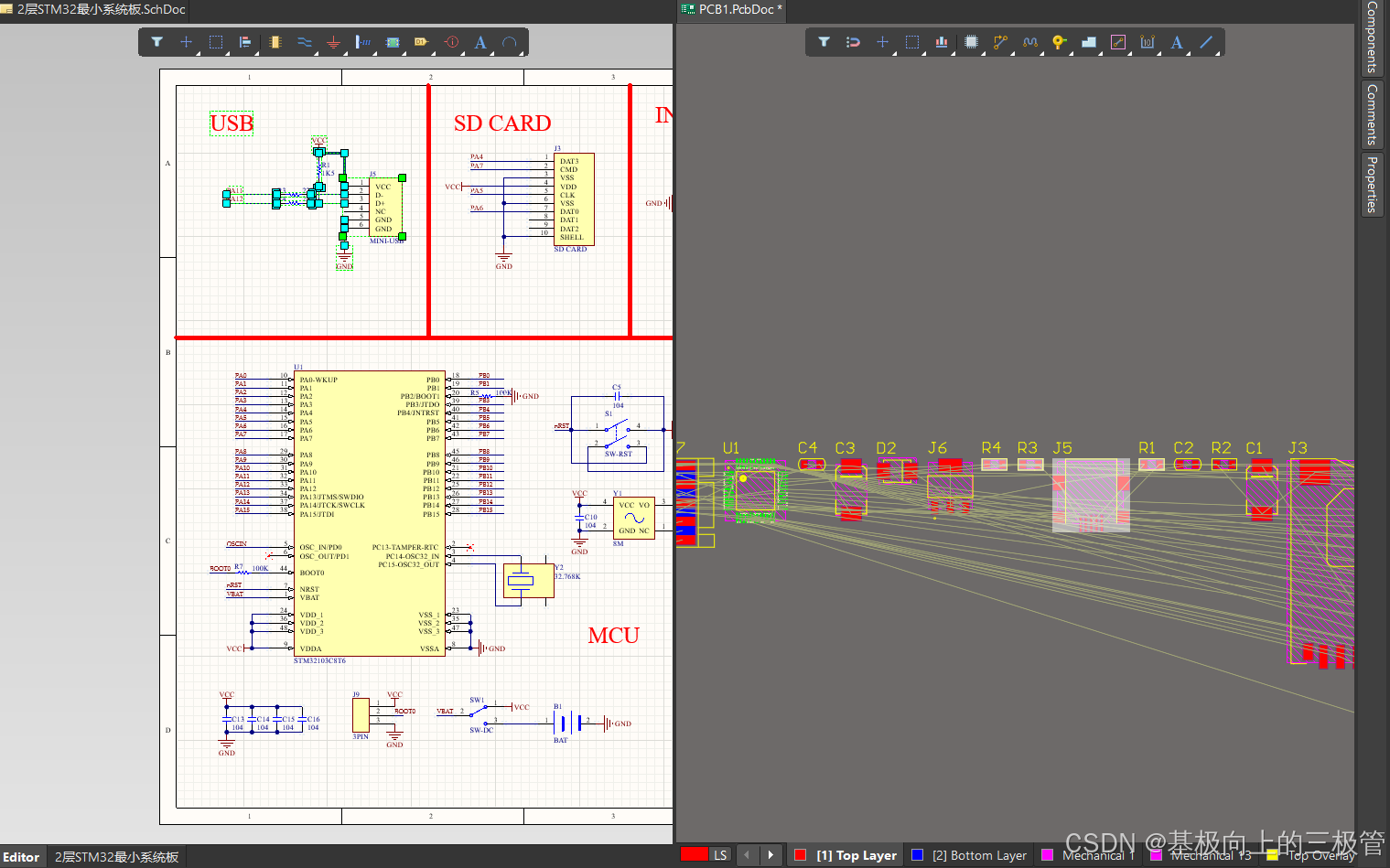

2.当选中原理图中的器件时，对应PCB中的器件比较零散，回到PCB中，点击工具—器件摆放—在矩形区域排列（快捷键TOL），在任意位置画矩形框即可整齐排列对应器件

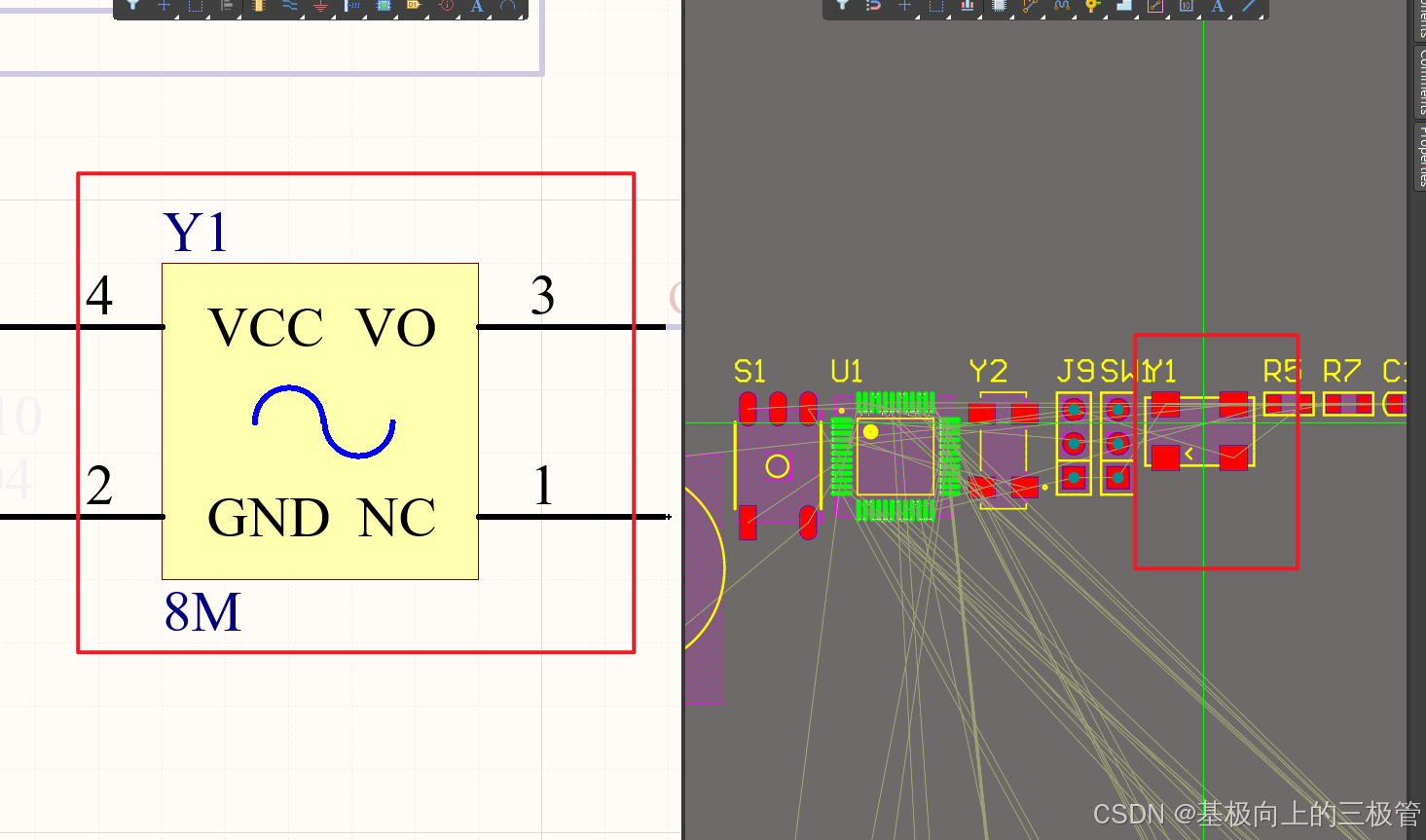

3.当PCB中的某一器件想要在原理图中快速显示时，点击工具—交叉探针（快捷键TC），点击PCB中某器件对应原理图中即可高亮显示
