从Altair更新的2019版本开始，在Model模型树中找不到Assemblies了，这样导致好多用户一直在用14或者17版本，其实这次更新不是把这个功能取消掉了，是官方改了默认设置。

对于汽车机车、航空航天的用户来说，操作复杂大模型，没有一个好用的模型管理系统很棘手，影响工作效率；但是对于一些较为简单的模型来说，模型部件较少，装配关系单一，使用带层级关系的模型管理反而让用户更加烦恼，所以官方把这个模型树的模型管理功能做了个人性化的调整。

调整默认设置操作如下：

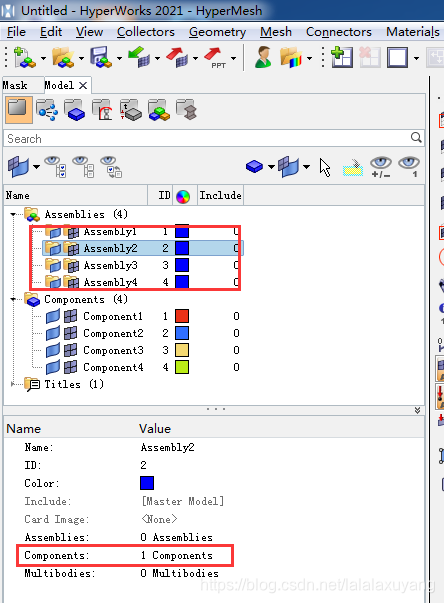

软件打开默认设置如下图，Assembiles是一个没有下拉箭头的分组，但是从下方的属性编辑器中又能看到此Assembiles里面含有一个Component,

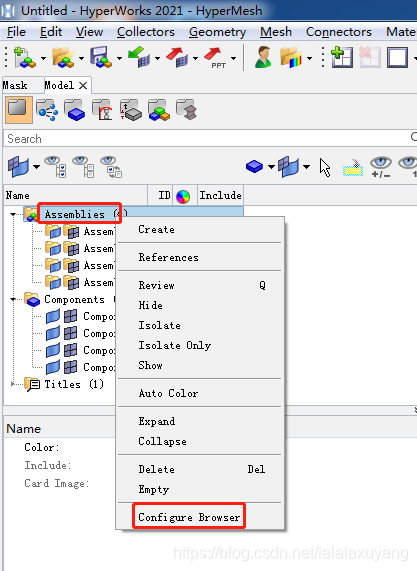

接下来我们鼠标右键点击最上面的Assembiles总成，再出现的新的窗口中点击 Configure Browser

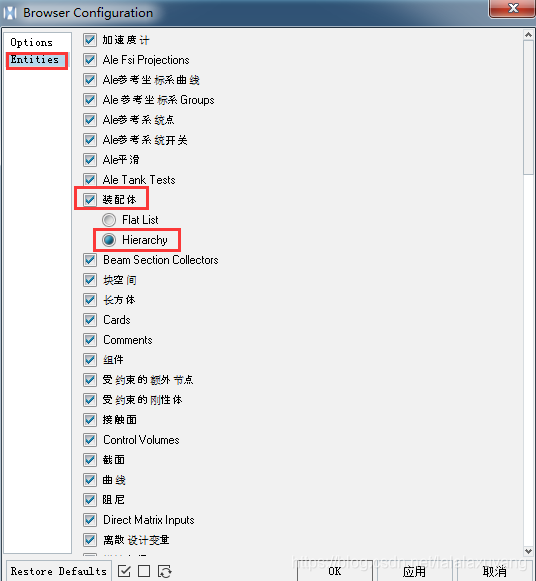

出现如下窗口（2021版本才出现的汉化界面，其他版本默认都是英文的），点击 Entities-装配体-复选框中的Hierarchy，再点击应用，OK即可

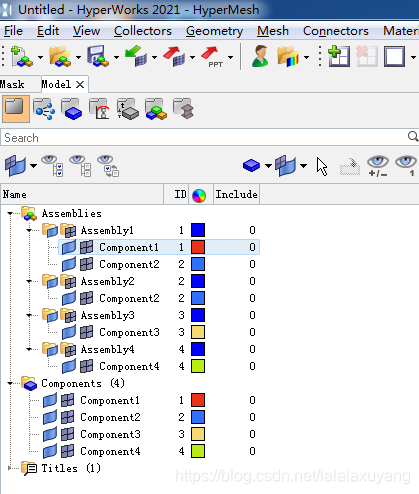

修改后的Model模型树如下，子总成Assembiles出现了下拉箭头，打开就看到了Component

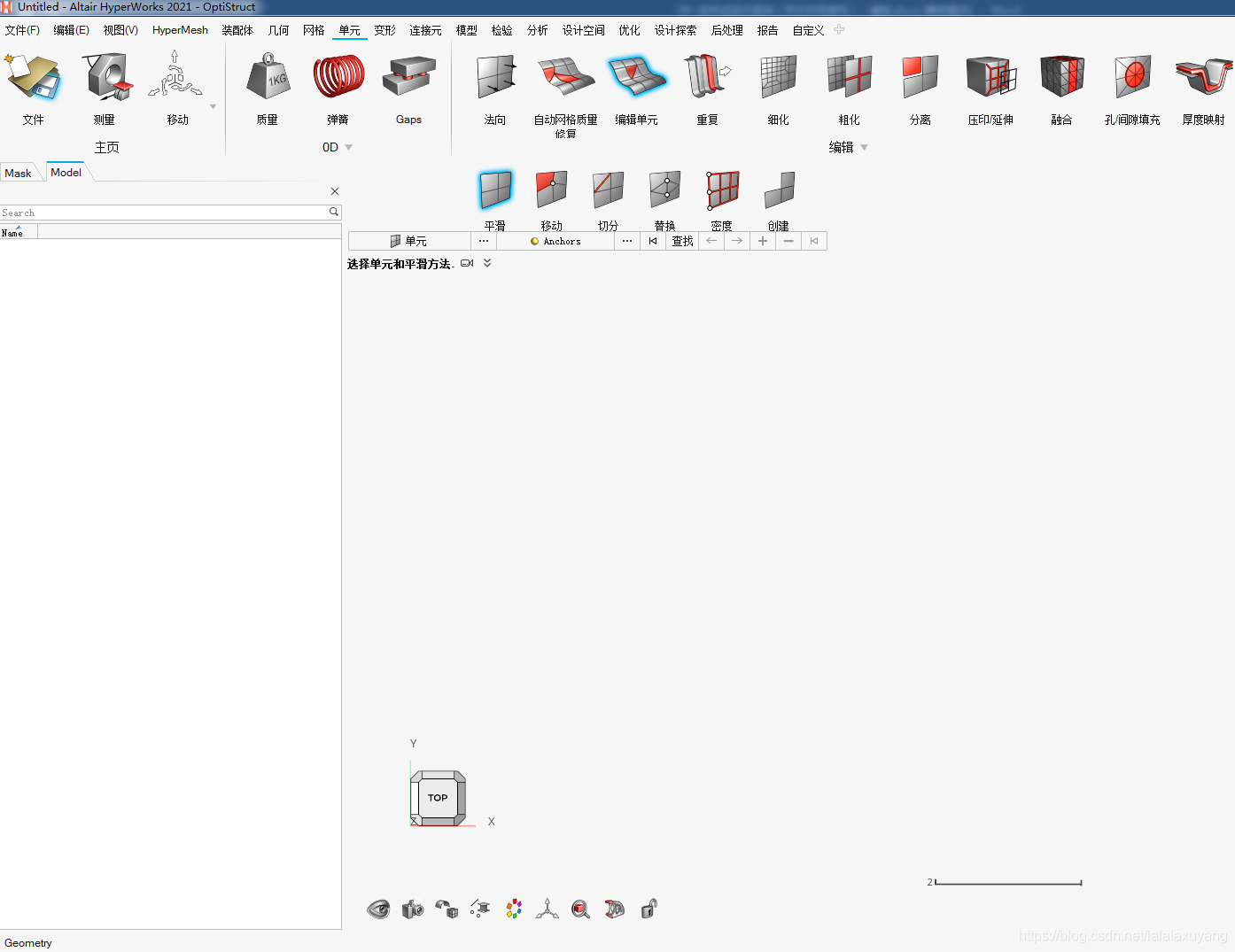

（最新版的HyperMesh目前为2021版本，更新了汉化的界面草图建模功能、推拉工具、延伸相交切分合并去除特征都做了功能上的改进，网格方面把移动、合并、切分平滑功能做了全新的优化改进，而且网格功能多了一个特征复制，复制到某个位置可以直接与周围网格共节点并自动remesh，汽车行业的同志的福利功能，还有就是大家一直想要的网格细化功能，现在可以一键细化并控制细化层数、网格类型，整体的操作方式也接近一些设计软件了，可以不按住Ctrl操作模型了，选取对象现在可以先选取，再选择命令，更新了这么多，官方还是考虑到老用户居多，所以在更新的新界面里面也包含可以自由控制的老界面的操作面板，F1-F12的快捷键也都在，总的来说这次革命性的更新把软件改的很自由）
