虚拟机使用博途组态S7-300系列PLC实物过程详解

作者：黄俊涛

目录

一、前言

二、确认硬件情况

  2.1确认电脑RJ45网口

  2.2确认设备型号和订货号

三、调整虚拟机网络设置

  3.1虚拟机网络编辑器

  3.2虚拟机设置

  3.3 PG/PC接口

四、在博途中添加设备和扩展模块

  4.1添加设备

  4.2添加拓展模块

五、在博途中建立子网

  5.1在属性中操作

  5.2在网络视图中操作

六、完成组态

---

一、前言

本文面向PLC新手，对虚拟机中使用博途组态S7-300系列PLC实物的过程进行详细说明。本次详解使用VMware Workstation 17 Pro虚拟机，虚拟机系统为Win10专业版，博途版本v15.1，PLC为CPU314C-2PN/DP。

二、确认硬件情况

2.1确认电脑RJ45网口

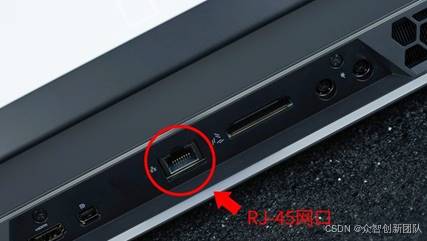

图1  RJ45网口

 PLC与电脑之间需要使用网线连接。因此，首先要检查连接PLC的电脑是否带有RJ45网线接口。若不带有，则需要为电脑连接一个带有RJ45网口的拓展坞。

2.2 确认设备型号和订货号

在设备上寻找型号和订货号，记录下来，为后续添加设备做准备。

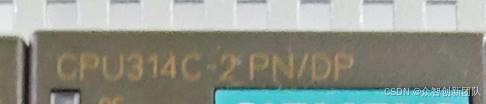

图2  设备型号

图3  订货号

三、调整虚拟机网络设置

将PLC与电脑用网线连接后，我们需要调整虚拟机的网络设置。

3.1虚拟机网络编辑器

打开虚拟机网络编辑器。

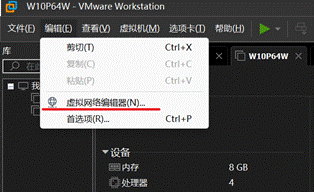

图4  虚拟机网络编辑器

将桥接模式的外部连接改为电脑或扩展坞对应的网卡驱动，点击”确定”。

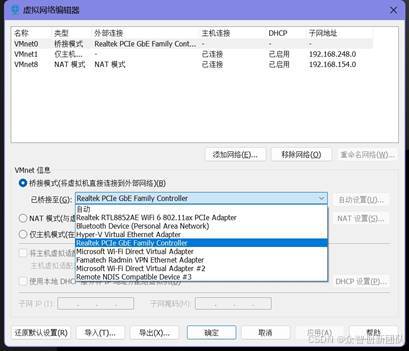

图5  桥接模式
