OpenCPN安装与海图下载探索

1 简介

  OpenCPN是一款自由软件（GPLv2），用于创建简洁的海图绘图仪和导航软件，可以在航行过程中使用或者作为计划工具。

2 软件下载及安装

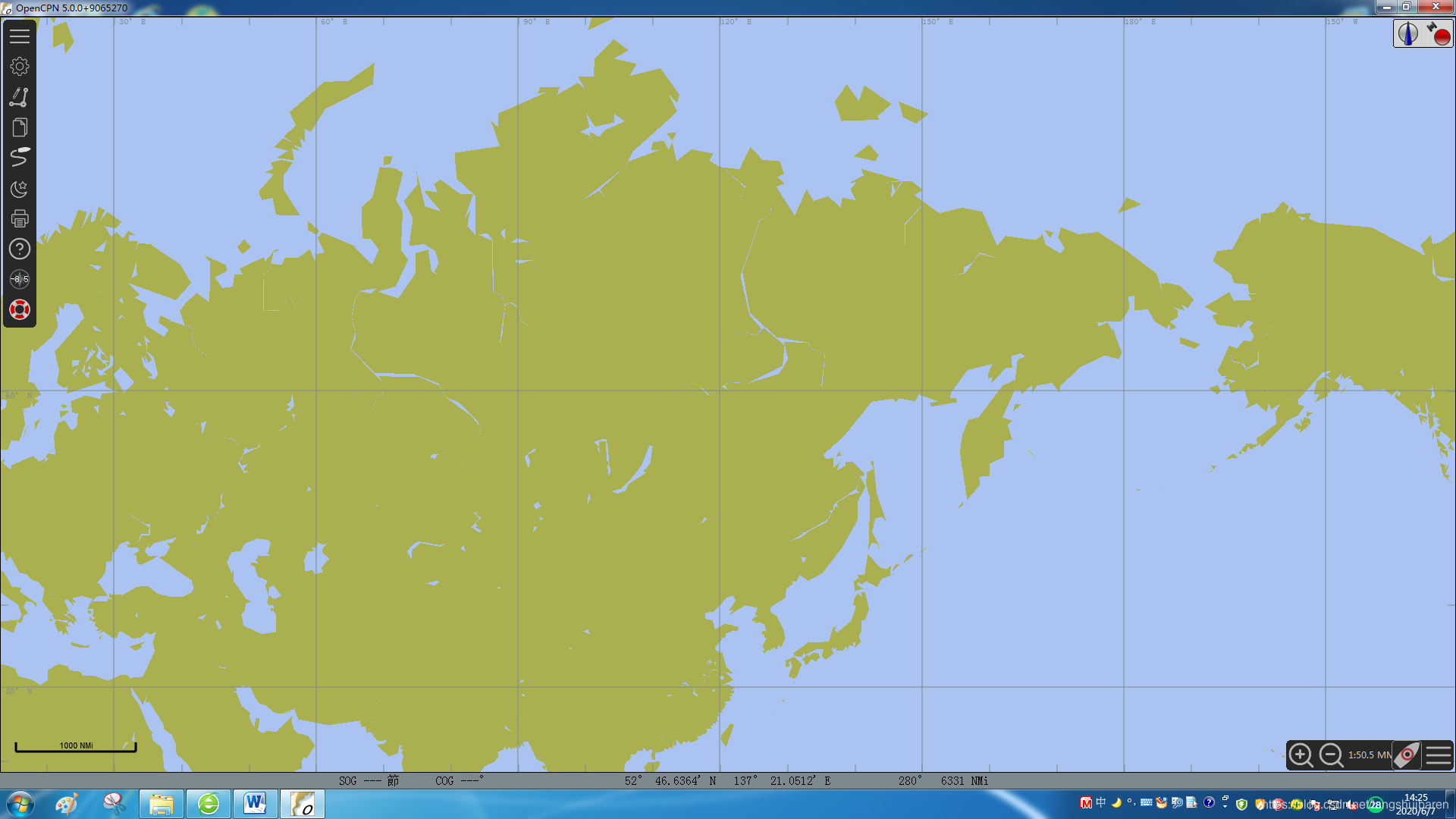

  国内代理网站：http://www.opencpn.cn/，版本较旧。如需要最新版本，可官网下载，网址:：https://opencpn.org/OpenCPN/info/downloadopencpn.html。目前最新版本为opencpn_5.0.0+9065270_setup.exe。下载完成后默认安装即可。主界面如下（缺点是只有繁体中文，没有简体中文）：

  左上角工具栏中的“选项”按钮，可配置显示设置、导入本地海图、利用海图下载器在线下载海图、配置插件等。

2.1 底图（高分辨率背景图）

  可通过集成的Chart Downloader插件获得内置的GSHHS背景图的更详细版本。转到选项>图表>图表下载器，然后选择添加新目录，并选择预定义的底图GSHHG底图，然后选择所有GSHHG底图。然后检查并根据需要更改目标路径名称以适合您的喜好。（您可以在图表目录下添加一个GSHHG文件夹，这是最有效的位置。）然后选择确定并继续下载并“应用”。记住要添加图表目录“GSHHG”，并将路径添加到GSHHG文件夹。（注意：这个方法对于国内用户无效，下载不了）。
  如果出于某些原因使用的OpenCPN早于4.8.2，则仍可以手动获取并安装过时的高分辨率GSHHS文件。下载地址：https://launchpadlibrarian.net/181415653/opencpn-gshhs_2.2.4.orig.tar.xz。
  与标准的26mb相比，它是一个230 MB（未压缩）的大文件，可能会降低计算机的速度。放大时演示效果更好，但大多数用户不需要。
  通过将opencpn / gshhs文件夹中的文件解压缩并将其放置在<data_install_dir> / gshhs（其中已经存在一些名称相似的文件）中来进行安装。通常是：
  Windows…/程序文件/ OpenCPN
  MacOS…/ Applications / OpenCPN.app / Contents / SharedSupport
  Linux默认…/usr/share/opencpn/
  Windows安装程序地址：https://github.com/Rasbats/gshhs/releases。（安装完成后，<data_install_dir> / gshhs目录下增加文件。）
  完成这两步后，海图底图细节得到优化。

3 支持海图格式

3.1 OpenCPN支持的图表格式

3.1.1 栅格图

  BSB版本1、2和3，图表文件以“ .kap”结尾。这些图表中的许多图表还带有扩展名为“ .bsb”的文本文件，在OpenCPN中根本不使用。
  这是美国NOAA，新西兰和巴西使用的事实上的标准格式，仅举几例。
  基于BSB4的Fugawi-charts，文件以BAP结尾。该图表适用于OpenCPN通过Fugawi OFC插件支持的所有操作系统。
  BSB第4版（图表文件以“ .cap”结尾）与非免费插件一起使用，仅适用于Windows。请参阅插件下载页面。此格式用于加拿大图表和其他图表。
  图表文件以“ .eap”结尾的Nv图表通过非免费插件支持，仅适用于Windows。请参阅插件下载页面。“ nv图表”可在世界许多地方使用。
  图表文件以“ .nos”和“ .geo”结尾的NOS / GEO版本1，可能支持后续版本，但需要对其进行测试。但是，此格式对于新图表已过时。

3.1.2 矢量图

• S57 ENC图表
    图表文件以“ .000”结尾。如果存在，ENC更新文件（以.001，.002等结尾）将自动包括在内，并且必须与相应的基础图表（.000）放在同一目录中。OpenCPNs internalSENC文件的扩展名为“ .S57”。
• Senc（专有）
    如果某个图表被称为S57 Vector图表，并且文件尾部不同，则可能是SENC文件，这是专用于特定平台的“ .000”图表文件的处理版本。除非扩展名为“ .oe *”，否则OpenCPN无法处理该格式。
• oeSENC或 oeEVC（专有）O型图
    这些是OpenCPN官方机构许可的矢量图，带有“ .oesenc”文件扩展名。在澳大利亚，图表称为“ .oeevc”，技术上是相同的。这是具有自己的插件oeSENC插件的加密格式。OCPN的特殊和专有。源自S-57，但对于OCPN（ocpn加密的SENC）而言，格式已经很容易理解。
• 内陆
    ENC OpenCPN支持国际内陆ENC标准（基于S57）。
    S63加密的ENC图表，图表文件以“ .os63”结尾。
    版本4的OpenCPN支持此图表格式。它是全球国家水文部门所有矢量图的格式。除了被加密外，S63图表与S57完全相同。
    可以从O-charts.org购买 所有S63图表。
    支持是通过两部分插件实现的，其中一部分是开源的，而另一部分是封闭的。加密和商业方面由单独的实体o-charts.org处理。
• CM93版本2
    （C-map版本3和更高版本具有预处理的专有SENC格式，因此不受支持。）
    请阅读以下内容：“首先要检查是否使用CM93的是版本！！！当然，我们读到不能使用版本3，但是我们没有对它进行验证。是我们的错 告诉您使用哪个版本的一种方法是，V2拥有额外的图表文件夹以及包括.EXD文件的额外文件。V3没有多余的文件。”
    在Cruisers论坛上以圆满的结局阅读整个悲伤的故事。因此，请使用CM93版本2。
    检查图表文件选项卡 转到列出的目录，并查看您看到的文件。如果您拥有整个世界，那么应该有144个文件夹，其中包含8位数字的数字名称，以及少量单独的文件。如果您看到少于144个文件夹，那就可以了。这只是意味着您没有整个世界。如果该文件夹看起来不是这样，则它不是标准的CM93格式。–如果它们不起作用，请验证它们是否为版本2。

3.2 图表图片转换和使用

  通常 ，在正确地理参考的情况下，可以使用gif，jpeg，pdf，png，tif，bmp和其他格式的海图图片生成栅格图。有关此过程的详细信息，请阅读“ 图表转换手册”。另外，请确保在论坛上浏览，因为这里有一些有趣的图表相关主题。

3.3 图表来源

3.3.1 高分辨率背景图

3.3.2 ECDIS矢量图表参考卡

  在美国海图号1由2013年更新，包括全ECDIS参考。更好的替代方法是David Burch的新书《电子海图导航》，带有注释的ECDIS Chart No.1。使用官方矢量图表的任何人都应该拥有其中的一个。

3.3.3 免费航海图

  用图表下载器。

3.3.4 OpenCPN的OpenSeaMap

  见下文。

3.3.5 OpenCPN许可的商业海图

3.3.5.1 所有平台

  o-charts.org 是OpenCPN for OpenCPN的图表出口。作为OpenCPN的一部分创建的，目的是为用户提供价格合理的可靠，最新的图表，这些图表来自公认的来源，适用于无法提供免费和高质量图表的区域。
  o-charts.org提供矢量和栅格格式的图表集 -oeSENC 和 oeRNC- 以及 S-63 支持。
  有关实际覆盖范围和可用图表的信息，请访问： https : //o-charts.org

• oeSENC （或oeEVC）图表是由OpenCPN官方机构许可并以OpenCPN专有格式分发的矢量图。它们所覆盖的区域没有美国或欧盟内陆水域等免费图表。
    oeSENC集 基于S-57，以易于摘要的格式发布给OpenCPN（ocpn加密SENC）。oeSENC图表 提供与正式图表相同的内容，但是不能称为“官方”，因为没有水文办公室专门为其指定标记。有关更新频率，请访问o-charts产品页面。需要 oeSENC插件。
• oeRNC 栅格图来自编辑器，这些编辑器涵盖了航行区域，在这些航行区域中，矢量图不可用或质量低于替代栅格源。
    由水手决定哪个图表集适合他的要求。我们也想为喜欢栅格而不是矢量的水手服务。
    oeRNC图表已获得 OpenCPN的许可和加密。
    需要 oeRNC插件
• S63加密的ENC图表 。提供全球覆盖。这些是商业船正在使用的官方矢量图。适用于有运输要求的船只。
    并非总是可以找到有关受欢迎的巡航场地的详细信息。商业运输地图会为进行商务航行的各方提供价格-不要感到惊讶。
    Chartworld.com是推荐的来源。守时报道的好主意。在许可时，请考虑使用许可期限。通常3个月即可满足您的需求。
    需要S-63插件和S-63 UserPermit。

3.3.5.2 其他来源

• 加拿大栅格图。BSB3格式的加拿大栅格图，可在所有没有插件的平台上使用OpenCPN。
• Datacharter -一家荷兰公司，提供的“1800”整套-系列海图荷兰为KAP-文件中OpenCPN使用。这些图表涵盖了北海和比利时的荷兰沿海地区（包括Zeeland河口和直到安特卫普的Westerschelde河），到德国Norderney岛的Waddensea和荷兰的Issselmeer以及邻近的港口和水域。图表通过您自己的个人代码锁定，但是一旦解锁，便可以在所有运行OpenCPN的设备上使用。
• VisitMyHarbour-ChartSticks和OpenCPN Unified Charts用 UKHO 栅格图覆盖我们旧版ChartSticks的虚拟DVD版本，覆盖英国，爱尔兰，比利时，荷兰，西班牙（包括加那利群岛）和葡萄牙（包括马德拉群岛和亚速尔群岛），并每年更新一次。2015年的新功能是通过一些USB记忆棒上的大规模SHOM图表覆盖从敦刻尔克到布列斯特的法国海岸。
• NV-Charts对北大西洋两岸都有广泛的覆盖。仅Windows需要 NV-Charts插件。

4 验证海图格式

4.1 ENC

  下载地址：https://openseachart.org/doku.php/enc。 可分区下载各地区ENC海图及更新。导入方式与CM93-2矢量海图一致。

4.2 CM93-2矢量海图

  懒猴航海可以提供可用CM93-2矢量海图下载，下载地址：https://pan.baidu.com/share/link?shareid=1468494578&uk=2298751266。
  下载完成后，选项==>海图==>海图档==>加入目录，选择解压目录，点击“套用”==>“确定”，必要时勾选“强制重建索引资料库”、“扫描海图与更新资料库”。稍后，海图加载完成。如要隐藏海图图框，在“Chart Panel Options”中取消勾选“显示海图图框”。
  CM93-2矢量海图是验证速度最快的选择。

4.3 官方电子海图

  海图在线提供，是IHO标准的官方电子海图。下载地址：http://web.enclive.cn/DownLoad/Default.html。文件很大很多。目前加载不出来。貌似需要证书及相应OpenCPN插件配合才能使用。

4.4 OpenSeaMap

  KAP图表捆绑包主要是与OpenCPN一起使用的。它们目前仅在OpenCPN中进行了测试。KAP图是栅格导航图（RNC），用于OpenCPN以及其他导航程序和应用程序，例如WinNav，SeaClear等。每个图表包都包含数百个图表，这些图表的比例从概览到港口图表都不同。为了提供简便的使用方法，我们准备了这些图表捆绑包，并为每个捆绑包提供了一个下载链接。捆绑包打包为.7z。下载地址：https://ftp.gwdg.de/pub/misc/openstreetmap/openseamap/charts/kap/。
  OpenSeaMap基于OpenStreetMap，资源比较完整全面，中文显示，但放大后效果不如矢量图。

4.5 OpenCPN下载

  利用海图下载器在线下载海图。
  1. 选项==>插件==>ChartDownloader 1.3，点击“偏好设定”，在弹出窗口中指定要下载的海图默认路径。

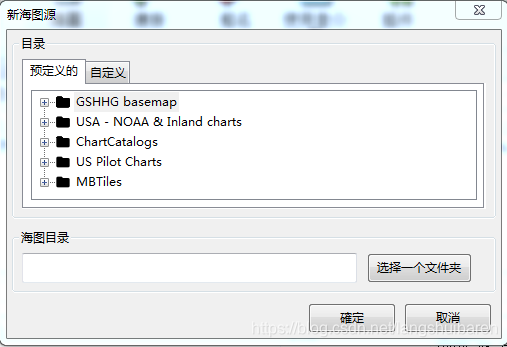

  1. 选项==>海图==>海图下载器，点击“加入”，可下载项如图，其中GSHHG basemap是底图，但是基本下载不下来；USA-NOAA & Inland charts是美国海图，包括ENC（矢量地图）、RNC（栅格地图）2类，文件很多，可以下载，下载速度较慢。
