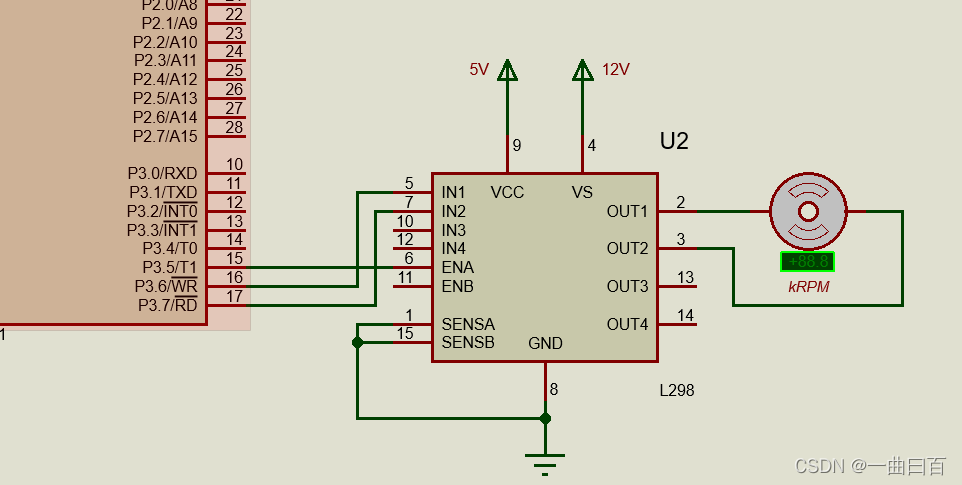

仿真线路图：

代码：

#include<reg52.h>

sbit ENA=P3^5;
sbit IN1=P3^6;
sbit IN2=P3^7;

void delay(unsigned int n)
{
		uint x,y;
		for(x=n;x>0;x--)
		for(y=114;y>0;y--);
}

void Fan_Turn(unsigned int a) // 调节范围0~100
{
		ENA=1;       //使能转
		delay(a);    // a越大，速度越大
		ENA=0;       // 使能停
		delay(100-a);
}

void main()
{
		while(1)
		{
				 IN1=1;  IN2=0; 	// 正转
				 Speed(90);
		}
}

L298N：

ENA：控制IN1、IN2，当ENA=1时，IN1、IN2可以工作。

ENB：控制IN3、IN4，当ENB=1时，IN3、IN3可以工作。

IN1、IN2：是一对，控制OUT1接的电机。IN1=1、IN2=0时电机正转，IN1=0、IN2=1时电机反转，IN1=0、IN2=0（或者ENA=0）时电机停止转动。

IN3、IN4：是一对，控制OUT2接的电机。IN3=1
