C脚本实现用键盘按键控制Wincc某按钮动作

---

前言

在某些特定场景下，需要通过电脑键盘控制上位机界面上按钮按下或释放，本文给出了基于C脚本的解决方案。

---

一、创建Wincc画面并添加变量及按钮

为方便演示，本案例在内部变量中添加一个变量，如下图所示：

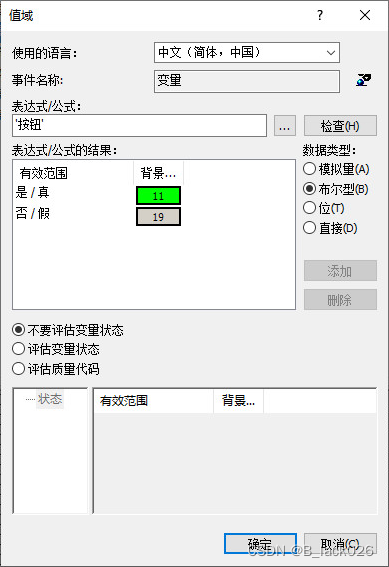

然后在画面上添加一个按钮，为了方便观察按下键盘按键后，按钮是否触发动作，可关联颜色变量，当按钮置位时显示绿色，复位时显示灰色；

二、在“事件”-“键盘”下，编写“按下”和“释放”的C脚本

假设按下F1，按钮置位，释放F1，按钮复位。
“按下”代码如下：

#include "apdefap.h"
void OnKeyDown(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName, UINT nChar, UINT nRepCnt, UINT nFlags)
{

if (nChar==112) SetTagBit("按钮",1);

}

“释放”代码如下：

#include "apdefap.h"
void OnKeyUp(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName, UINT nChar, UINT nRepCnt, UINT nFlags)
{

if (nChar==112) SetTagBit("按钮",0);

}

其中，“112”表示F1对应的ASCII字符。
键盘按键与 ASCII 字符集对照表
