S7-400H冗余PLC主/从CPU无法正常切换

项目场景：

某项目中，使用S7-400H冗余PLC。

---

问题描述：

做冗余系统考核时，发现主CPU停机后，从CPU可以正常启动，但从CPU停机后，主CPU无法正常启动

---

原因分析：

1. S7-400CPU，主站掉电，切换到从站后，原来的默认主站重新启动后，会变成从站；
2. 必须两台CPU同时处于RUN状态，才可自动切换；
3. 若CPU掉电后无法启动，则需要在STEP 7中设置。

---

解决方案：

按照下图步骤进行设置：

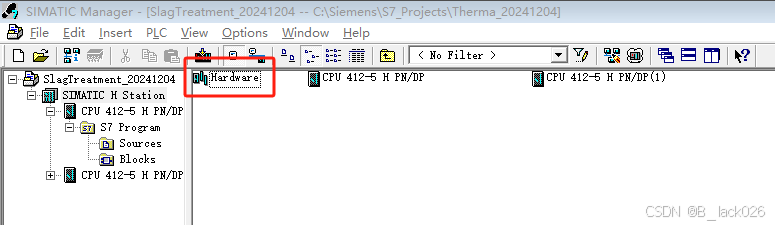

图1

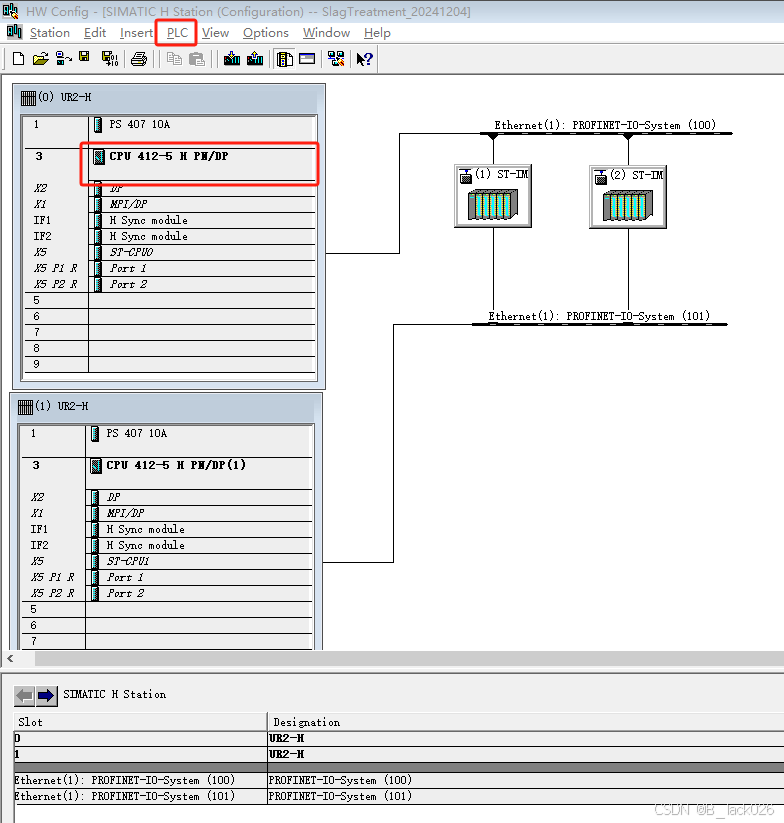

图2

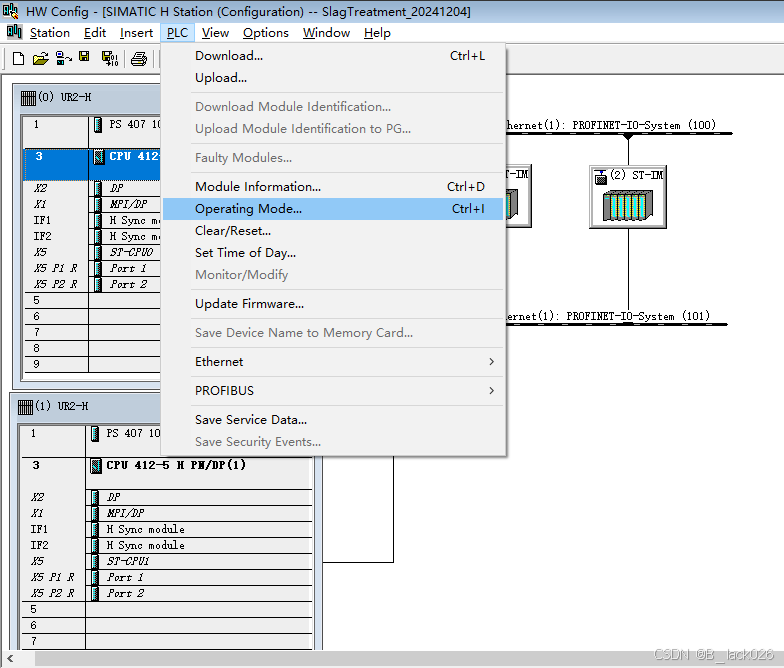

图3

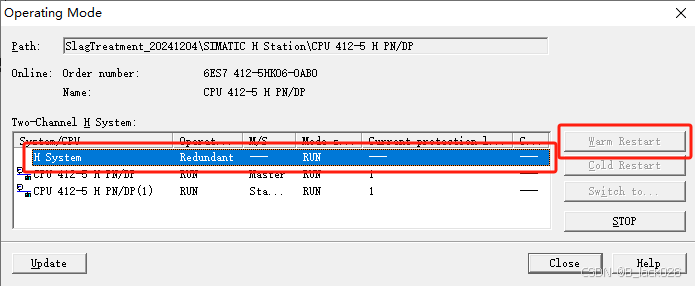

图4
