intel FPGA实现1080P30 SDI彩条输出

岗墨zxz

已于 2023-08-30 13:07:39 修改

阅读量340

点赞数

文章标签： fpga开发

于 2023-08-30 13:03:02 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/laplaceM/article/details/132579964

版权

博客围绕FPGA开发展开，涉及SMPTE 292M协议代码编写生成10bit并行流，使用免费IP核完成SDI IP的行号插入、CRC生成等操作，介绍了PHY的组成及参数，还提及仿真、显示等内容，最后总结了开发收获。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、SMPTE协议

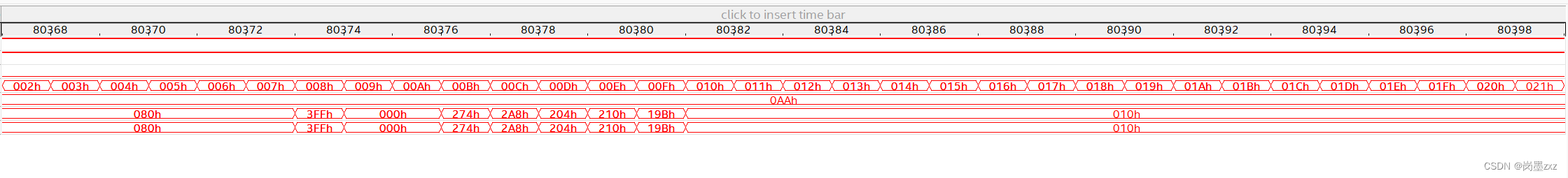

292M，主要编写代码生成以下2个10bit并行流，使用74.25M时钟

2、SDI IP

使用免费的不需要授权的IP核，完成行号的插入和CRC生成以及加扰和非归零反转（NRZI）编码

3、PHY

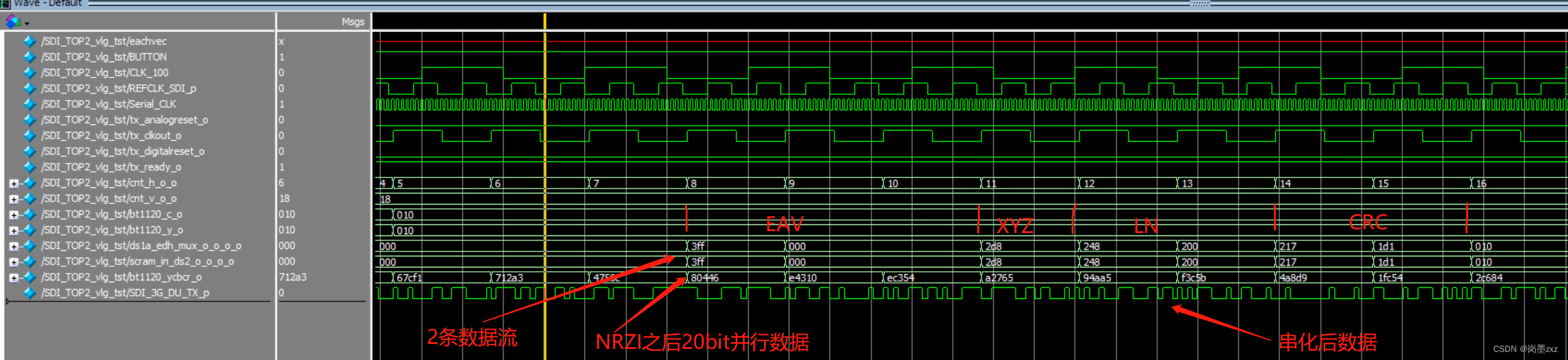

phy主要包含3个部分，phy，reset，pll，pll输入148.5，输出1485m，phy输出clkout为并行74.25m时钟源，tx-ready为整个并行数据复位，表示phy已准备好，可以发送数据

串化后数据需要从最低位开始传输，先发LSB，黄色11是下一字节的末尾

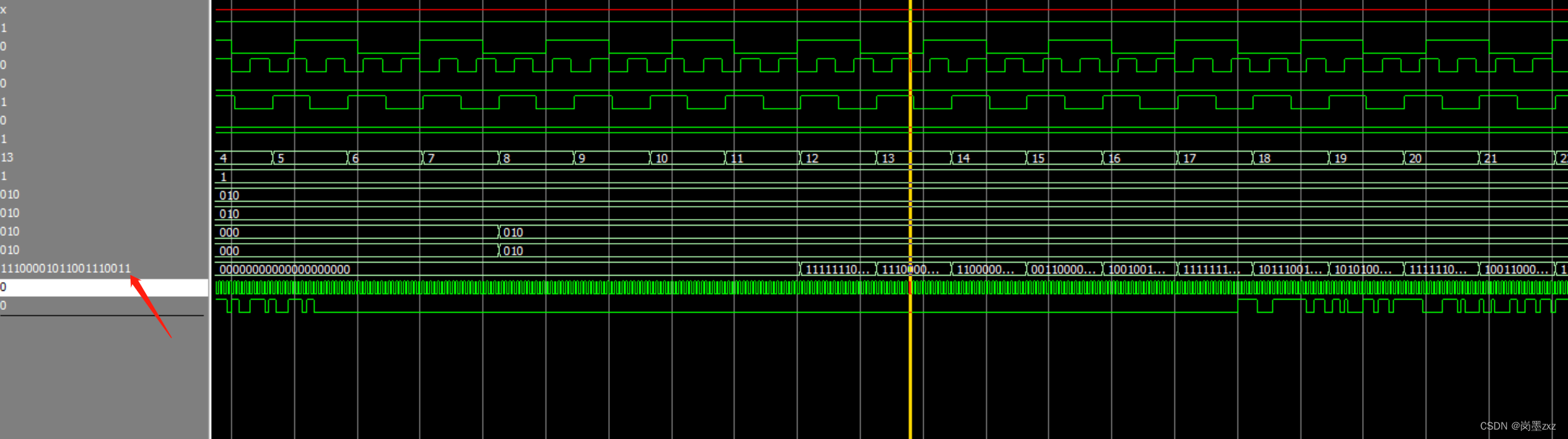

4、仿真

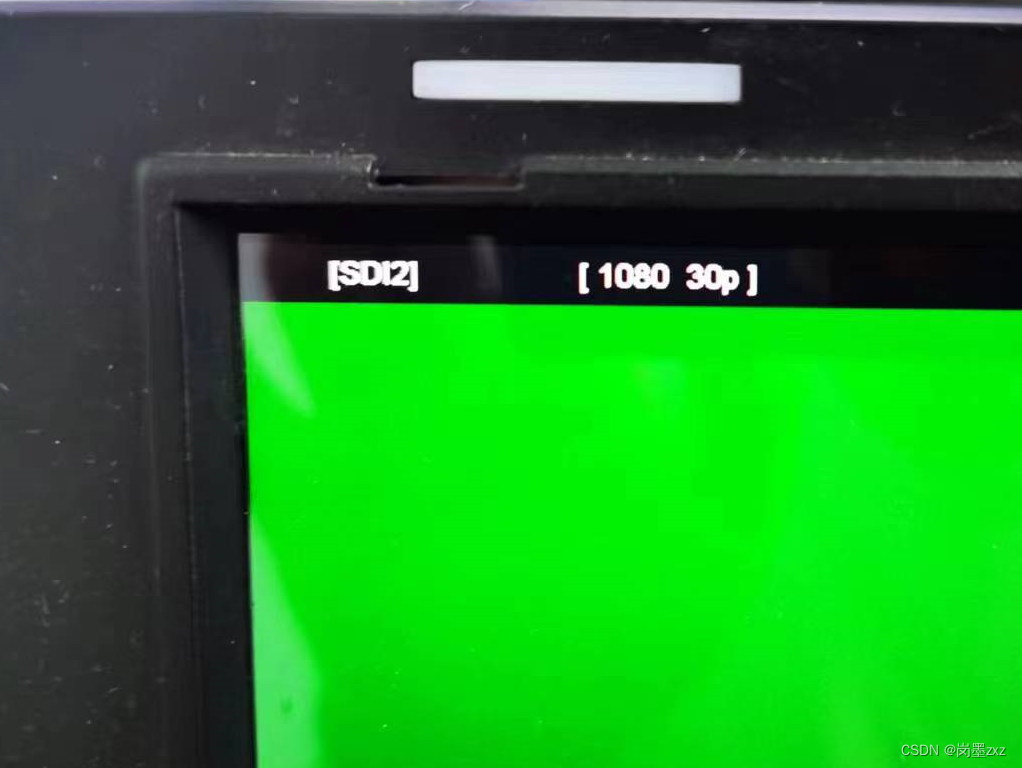

5、显示

6、细节

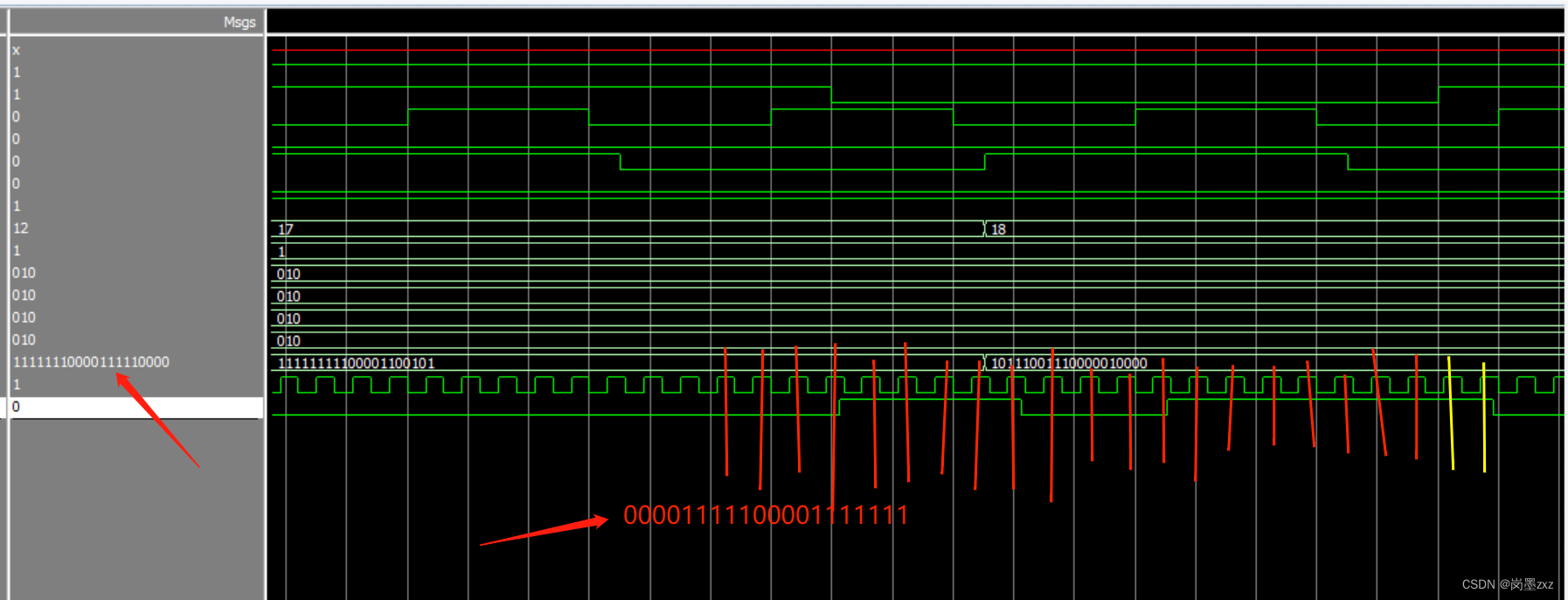

串化后数据需要从最低位开始传输，先发LSB

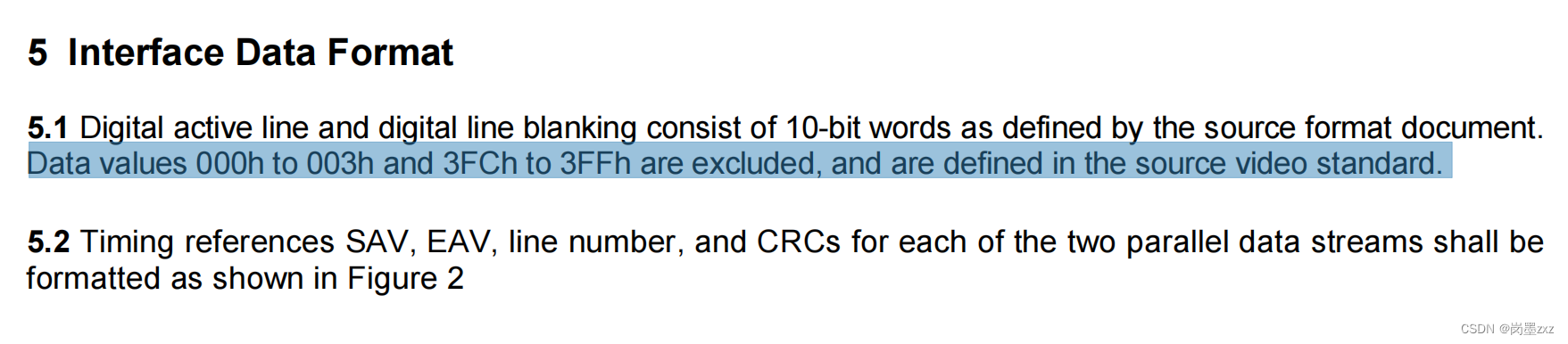

有效数据不能使用00或FF填充，

7、大概总结一下最近的收获
