ADC和DAC记录

  • 模拟信号转换成数字信号的电路，称为模数转换器，简称A/D转换器或ADC
    （Analog-to-digital converter）
  • 数字信号转换成模拟信号的电路，称为数模转换器，简称D/A转换器或DAC

模拟量转化为数字量的三个过程—采样、量化和编码

由于模拟信号在时间上是连续的，而A/D转换的过程是需要时间的，所以不可能把模拟信号的每一个瞬时值都转换为数字量，只能在连续变化的模拟量上按一定的时间规律取出与之对应的瞬时值，并对该瞬时值做一个量化标定，将标定的结果以数字的形式输出，从而实现从模拟量到数字量的转换。

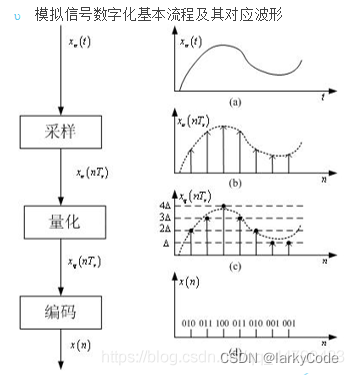

其转化流程为

在这里插入图片描述

参考

单片机之ADC

嵌入式（三十一）：DAC&ADC
