前言：在之前的Gazebo教程中，我们系统的学习了如何使用Gazebo进行机器人模型的创建、仿真环境的创建，并随着一个又一个的实例完成了对于SDF建模和可视化建模两种建模手段的使用，最后通过对于控制器插件的研究和与ROS系统的连接，搭建起来整个仿真世界与真实世界的桥梁，本节博客，也是整个入门教程中的最后一节（暂时），将会重点讲述Gazebo中的日志与回放方法，辅助我们进行研究和学习。

一、日志记录

1. 日志内容介绍

日志简介：Gazebo的日志文件常存储于压缩文件.log中，其中主要包含的是“世界状态”的变化，初始状态的描述包括仿真世界内一切事物的完整信息，从场景(Scene)到存在的实体。运行之后，每次仿真发生变化，新的世界状态都会被记录，具体内容如下：

仿真数据(例如当前模拟时间，物理迭代次数等)；
场景内每个模型的状态(当然也包含模型内的每个链接和关节的状态)，所谓状态，指的就是一些信息，比如瞬时姿态，速度，加速度，力等等；
当前世界内光源的位置；

2. 日志记录

2.1 GUI记录：

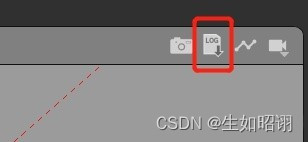

$\qquad$ 1. 开始仿真，点击右侧上方的Log Data图标，或者使用Ctrl + D：

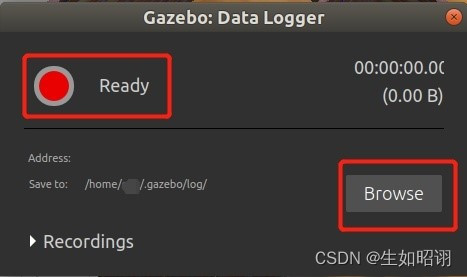

$\qquad$ 2. 存储位置：默认在~/.gazebo/log下，可以通过下图中的```Browse````进行修改：

$\qquad$ 3. 开始录制后，字节数量随着模型和光源的移动进行增长（静止时不变），记录完毕后，打开
$\qquad$ Recordings，可看到生成路径state.log，目录名按时间生成。

2.2 命令行记录：

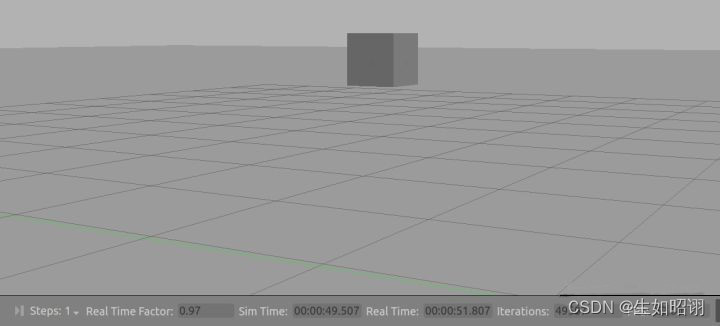

$\qquad$ 1. 命令行可以记录任意时间仿真日志，例如用如下指令开启Gazebo，记录random_velocity.world：

 	gazebo -r --record_path ~/logs/random_velocity worlds/random_velocity.world

$\qquad$ 2. 命令行可通过gazebo --help查看多种后缀的功能，具体如下：

-p arg或--play arg：播放一个日志文件
-r或--record：从Gazebo打开到关闭的期间，记录日志
--record_encoding arg：日志数据的压缩编码格式。选项为zlib(默认)，bz2和txt

$\qquad$ 3. 测试：当Gazebo成功关闭时，日志才会终止，故可以通过ls目录查看是否生成日志state.log：

	ls ~/logs/random_velocity/

2.3 部分仿真记录：

$\qquad$ 1. 概念：在任意时间点触发日志记录，主要通过gz log工具

$\qquad$ 2. 使用方法：新建终端，使用如下命令：

	# 开始记录
	gz log -d 1

	# 停止记录
	gz log -d 0

	# 查看gz log的其他选项
	gz log --help

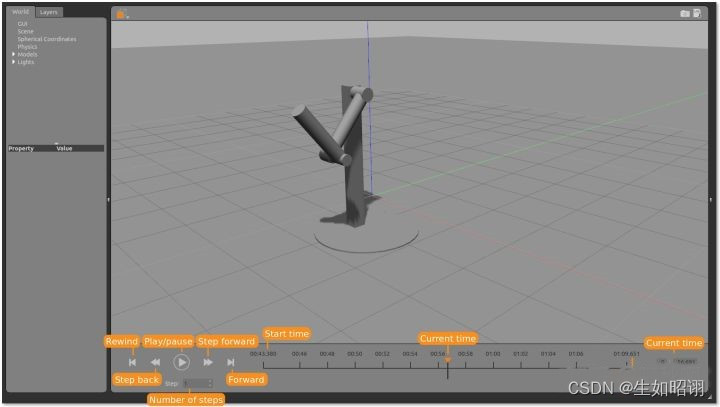

二、日志回放

注意：当前并不支持使用GUI 进行回放日志，故这里只介绍使用命令行工具的方法；
命令行方法：使用gz log工具处理日志文件，其中-u指启动暂停的日志：

	gz log -s -f ~/.gazebo/log/2022-08-23T024149.945167/gzserver/state.log

日志中的世界描述如下：

<?xml version='1.0'?>
<gazebo_log>
<header>
<log_version>1.0</log_version>
<gazebo_version>7.0.0~pre1</gazebo_version>
<rand_seed>10622214</rand_seed>
<log_start>43 380000000</log_start>
<log_end>69 651000000</log_end>
</header>

<chunk encoding='txt'><![CDATA[
<sdf version ='1.6'>
<world name='default'>
  (...)
  <light name='sun' type='directional'>
    (...)
  </light>
  <model name='ground_plane'>
    (...)
  </model>
  <model name='double_pendulum_with_base'>
    (...)
  </model>
</world>
</sdf>]]></chunk>

--- Press space to continue, 'q' to quit ---

使用空格后可以逐步浏览之后状态（只有改变的信息）：

<chunk encoding='txt'><![CDATA[
<sdf version='1.6'>
<state world_name='default'>
<sim_time>43 380000000</sim_time>
<real_time>43 478499228</real_time>
<wall_time>1453763389 677873530</wall_time>
<iterations>43380</iterations>
<model name='double_pendulum_with_base'><pose>1.140 -1.074 -0.000 0.000 -0.000 0.000 </pose><scale>1.000 1.000 1.000</scale><link name='base'><pose>1.13998 -1.07367 -0.00000 0.00000 0.00000 -0.00042 </pose><velocity>-0.0000 0.0000 -0.0005 0.0004 0.0030 0.0001 </velocity></link><link name='lower_link'><pose>1.38969 -1.79815 1.41059 -2.45351 0.00000 -0.00042 </pose><velocity>0.0042 -0.2557 0.2659 1.9694 0.0048 0.0001 </velocity></link><link name='upper_link'><pose>1.13999 -1.07367 2.10000 2.33144 -0.00000 -0.00042 </pose><velocity>0.0063 -0.0008 -0.0005 -0.3739 0.0032 0.0001 </velocity></link></model><model name='ground_plane'><pose>0.000 0.000 0.000 0.000 -0.000 0.000 </pose><scale>1.000 1.000 1.000</scale><link name='link'><pose>0.00000 0.00000 0.00000 0.00000 -0.00000 0.00000 </pose><velocity>0.0000 0.0000 0.0000 0.0000 -0.0000 0.0000 </velocity></link></model></state></sdf>
]]></chunk>

--- Press space to continue, 'q' to quit ---
