编码：

将特定含义的输入信号转换为二进制的过程。

输入信号：可以代表文字、数字、符号等。

编码器：

实现编码操作的数字电路。若输入信号为n，则输出信号可以有 $\text{[math]}$ 个。

分类：根据编码方式的不同分为普通编码器和优先编码器。

根据代码种类的不同分为二进制编码器和非二进制编码器。

集成3位二进制优先编码器74LS148

下图为74LS148的引脚排列图和逻辑功能示意图：

$\text{[math]}$ - $\text{[math]}$ 表示输入信号， $\text{[math]}$ - $\text{[math]}$ 表示输出信号，ST表示片选信号可以用E（使能端类似开关键）表示，14,15号引脚使用开拓展的。

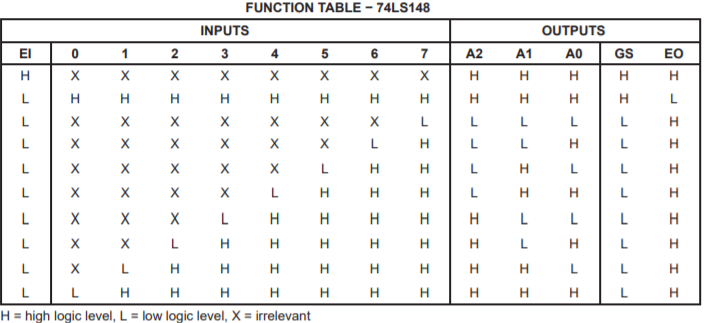

集成3位二进制优先编码器74LS148功能表

注：当EI为L时，H为没有编码请求，L有编码请求。、，其中 $\text{[math]}$ 的优先级最高。

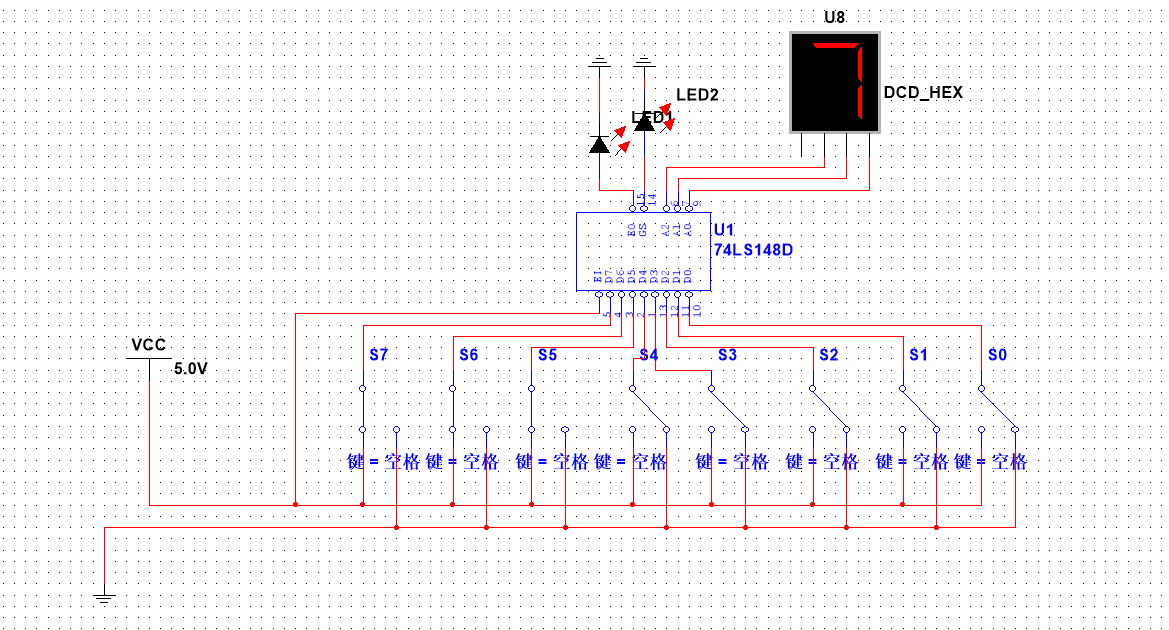

3线-8线仿真

集成3位二进制优先编码器74LS148的级联

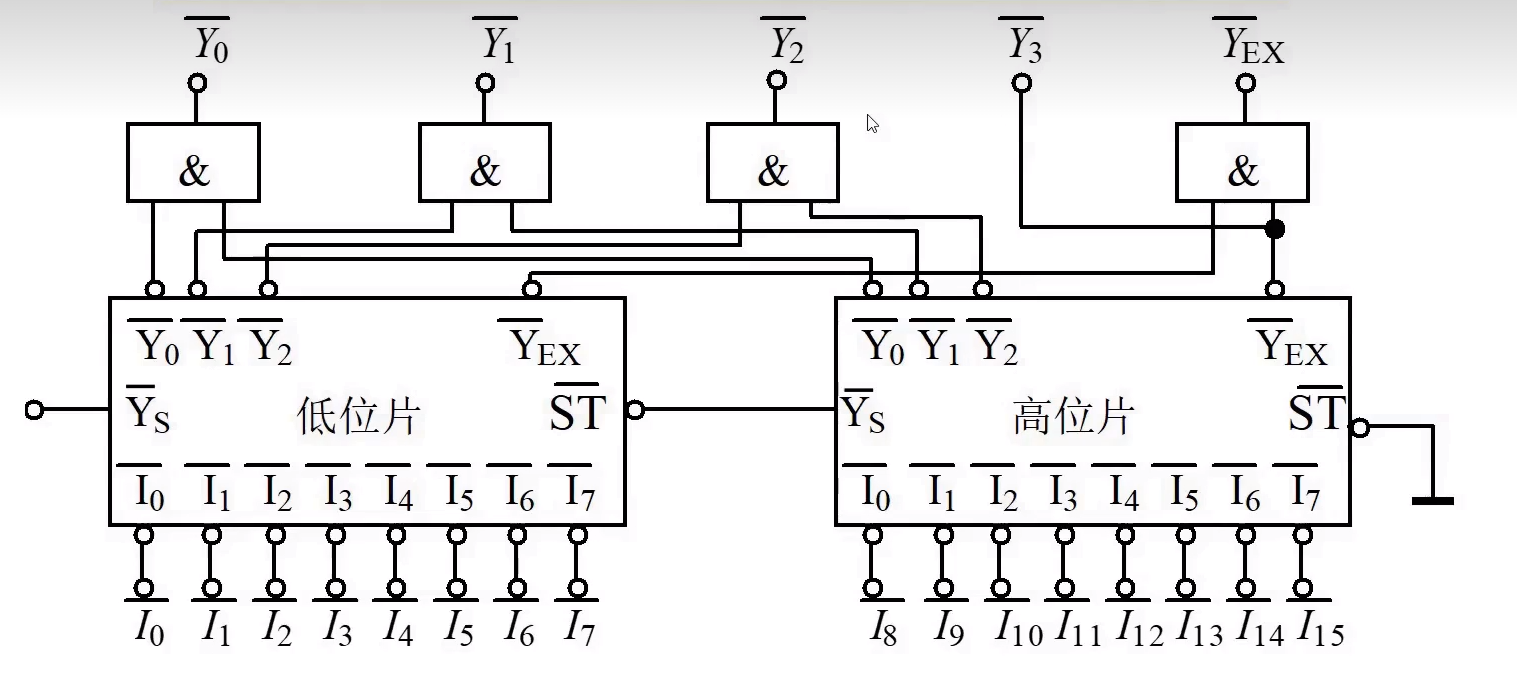

16线-4线优先编码器

级别从 $\text{[math]}$ 到 $\text{[math]}$ 递减

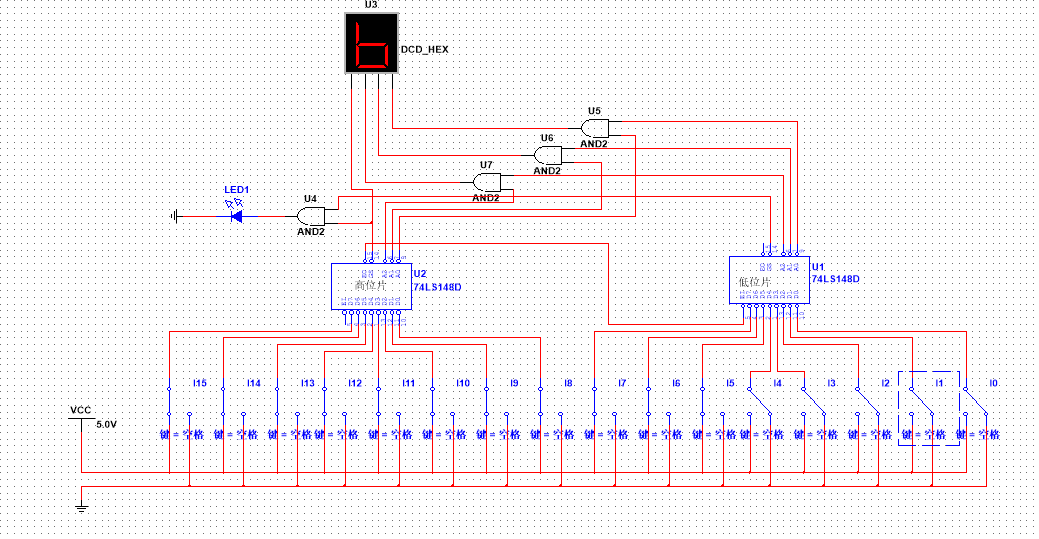

16线-4线仿真
