Web可视化组态软件-用户使用手册

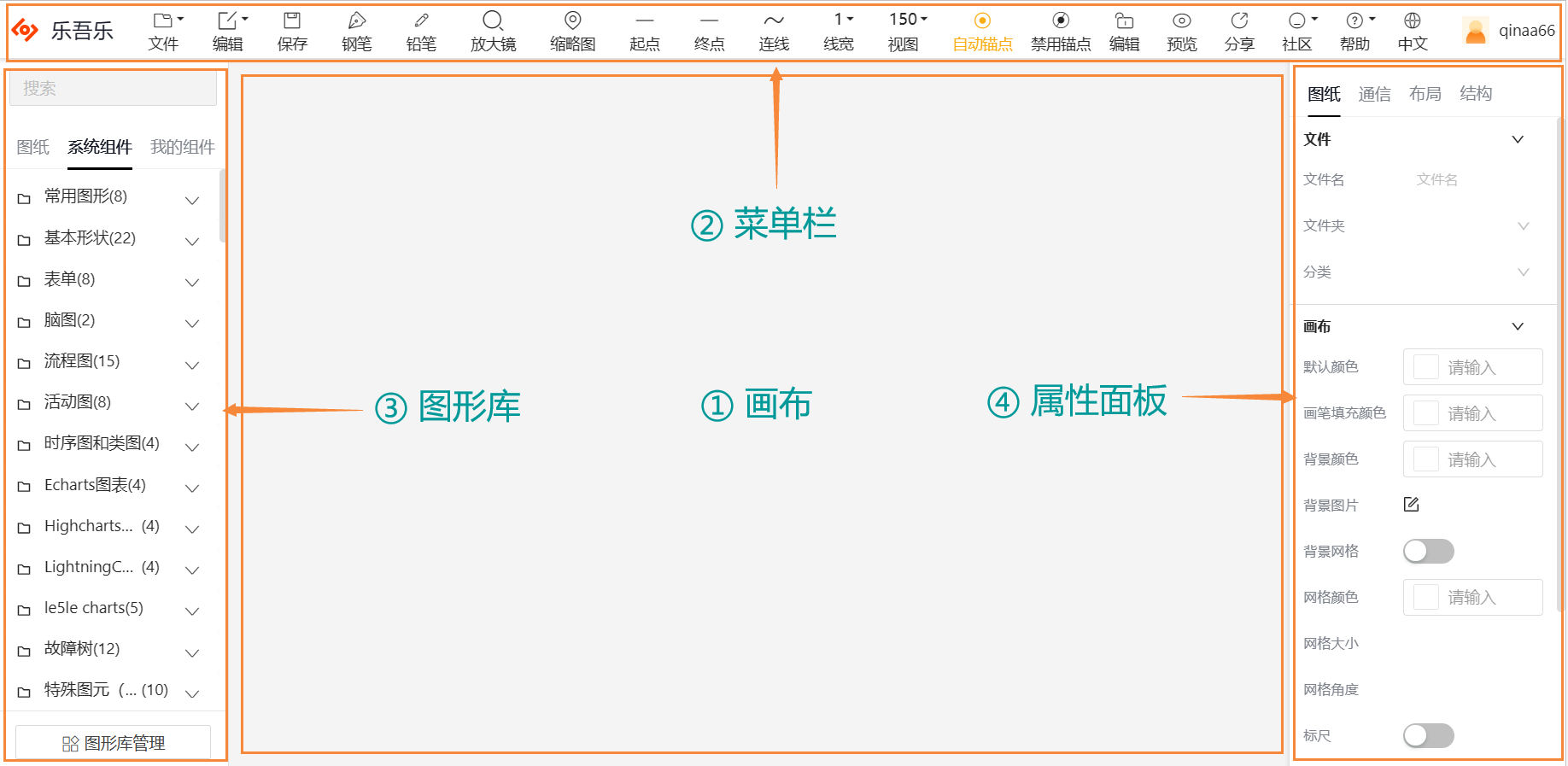

1 总览

开始设计:https://2d.le5le.com/

1.1 画布

画布即绘画区域,将图形拖拽到画布进行编辑,绘制组态图

1.2 菜单栏

顶部菜单导航,可设置Logo、公司名称、文件编辑、钢笔、铅笔、放大镜、缩略图、连线起点、连线终点、连线线宽、视图比例、自动锚点、禁用锚点、编辑/预览/锁定/、预览、分享、社区、帮助、语言、登录

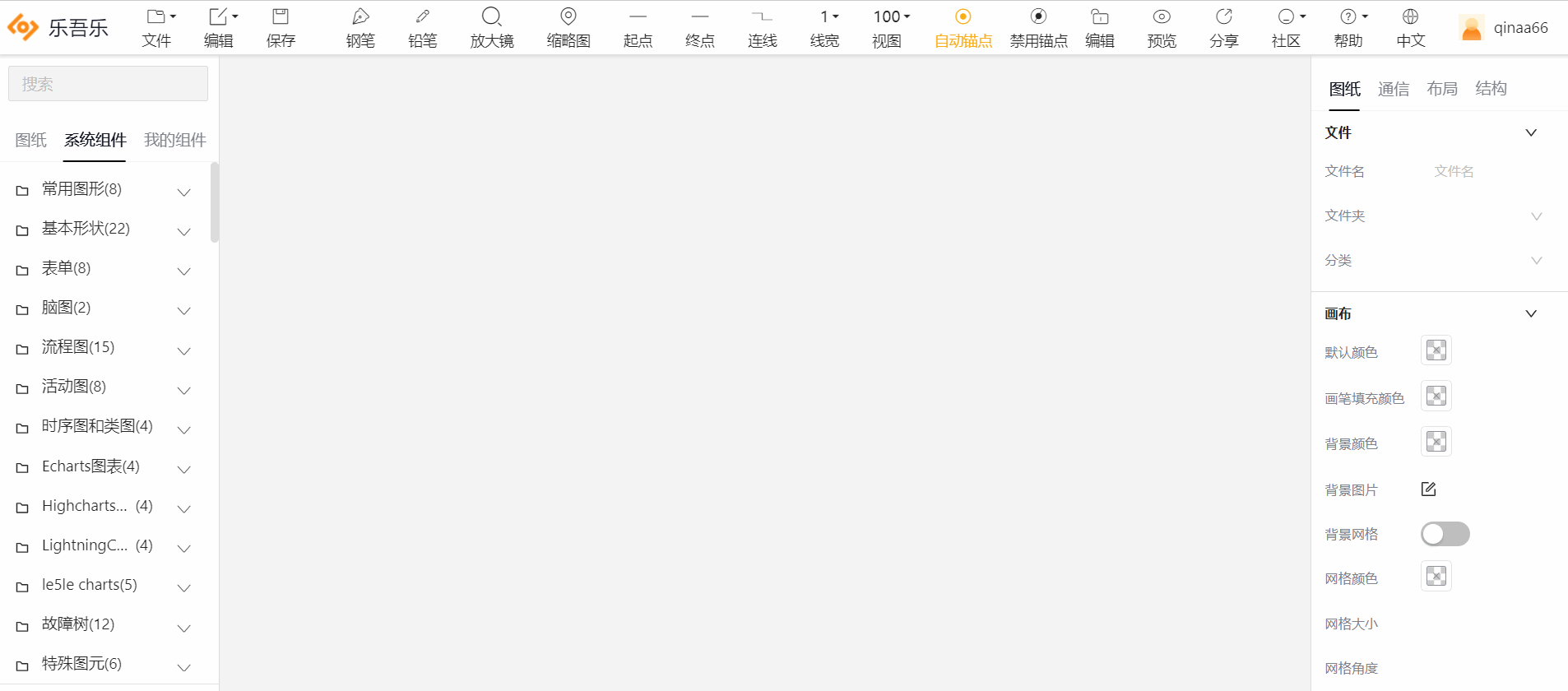

1.3 图形库

搜索:搜索系统组件
图纸:即项目图纸
系统组件:分为基础图形库和企业图形库
我的组件:用户自己上传或者绘制的图形
图形库管理:筛选系统组件的分类,提升加载速度

1.4 属性面板

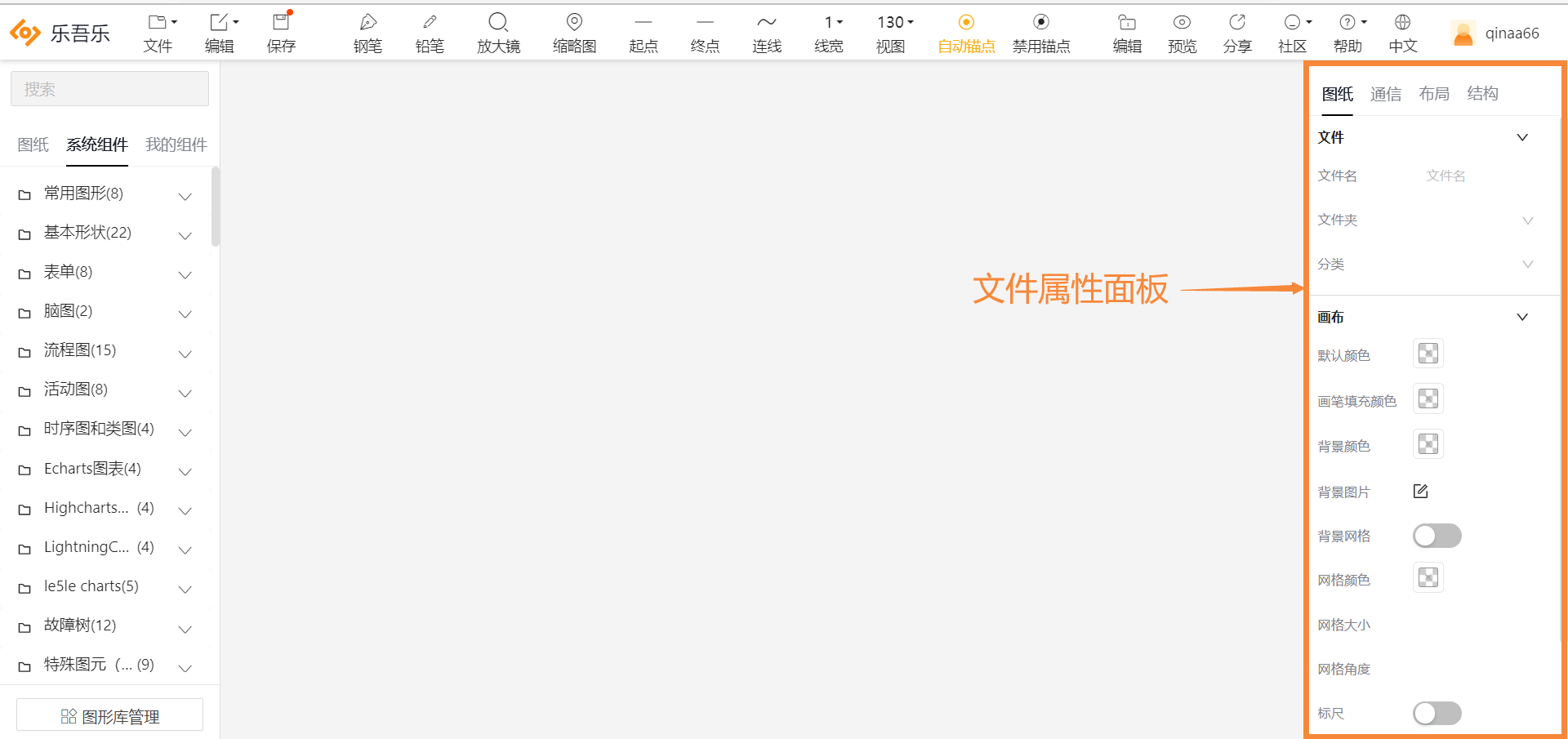

1.4.1 文件属性面板

点击画布空白处

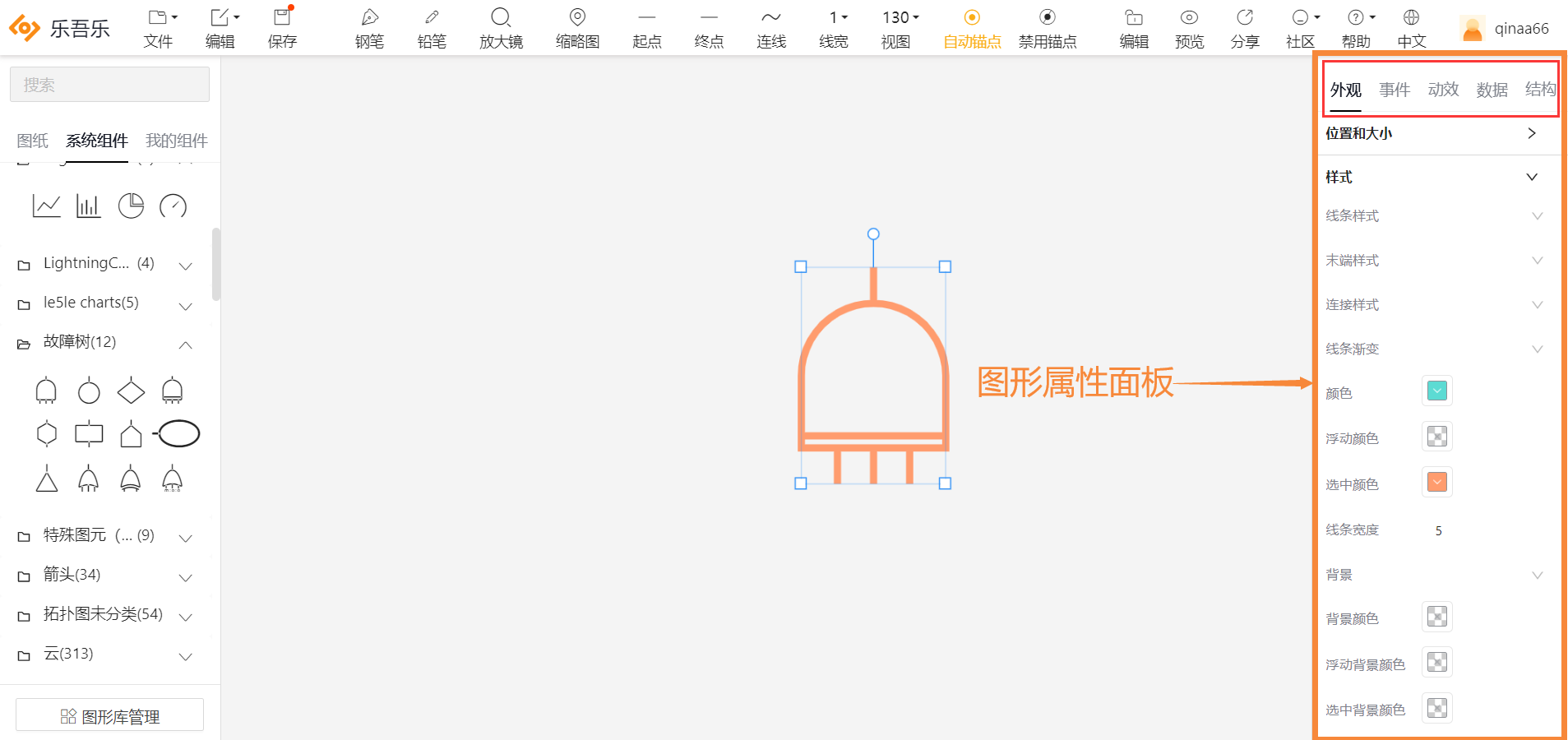

1.4.2 图形属性面板

选中图形

1.4.3 多选属性面板

对齐:左对齐、右对齐、顶部对齐、底部对齐、垂直居中、水平居中、等距分布左右对齐、等距分布上下对齐、相同大小、格式刷

2 连线

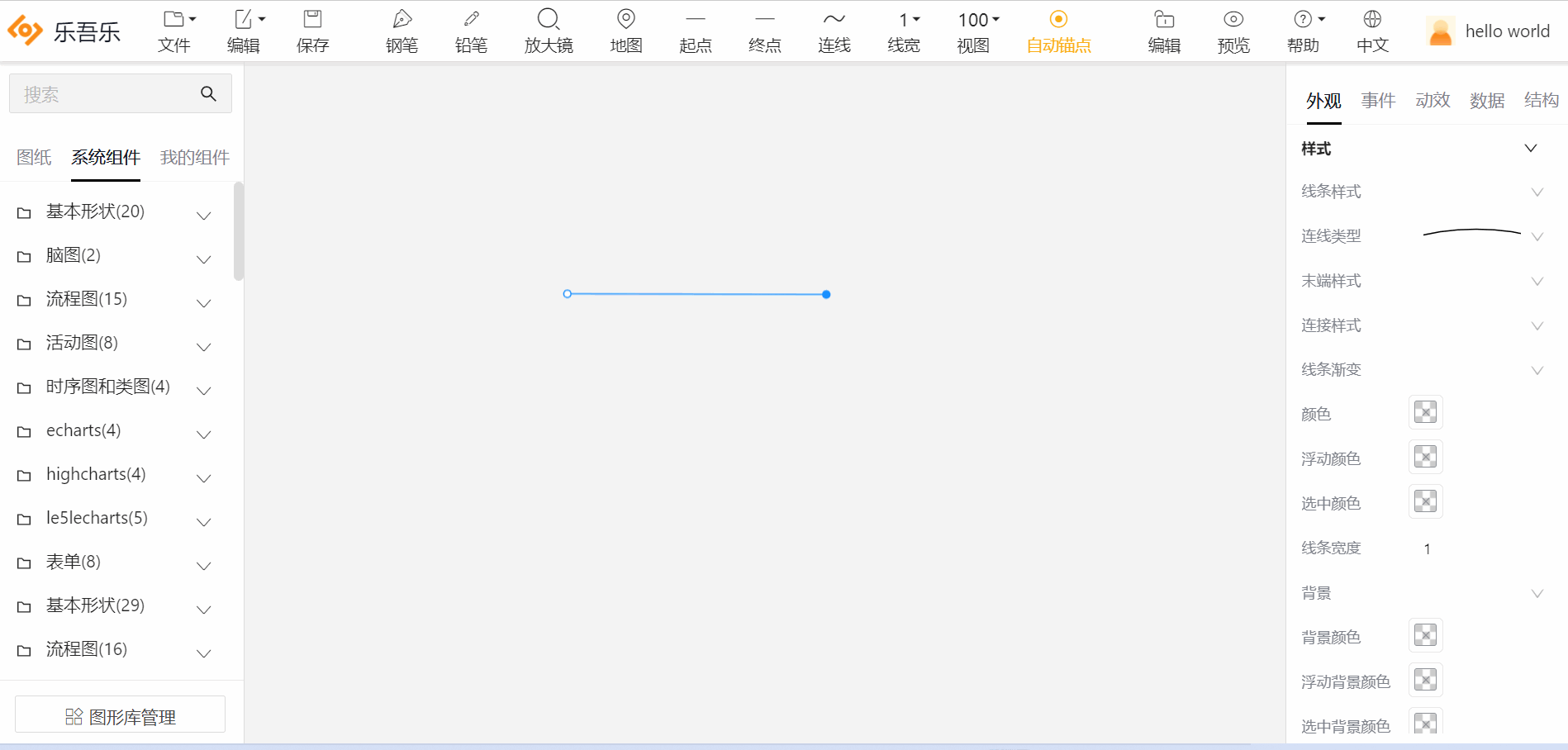

2.1 连线的绘制

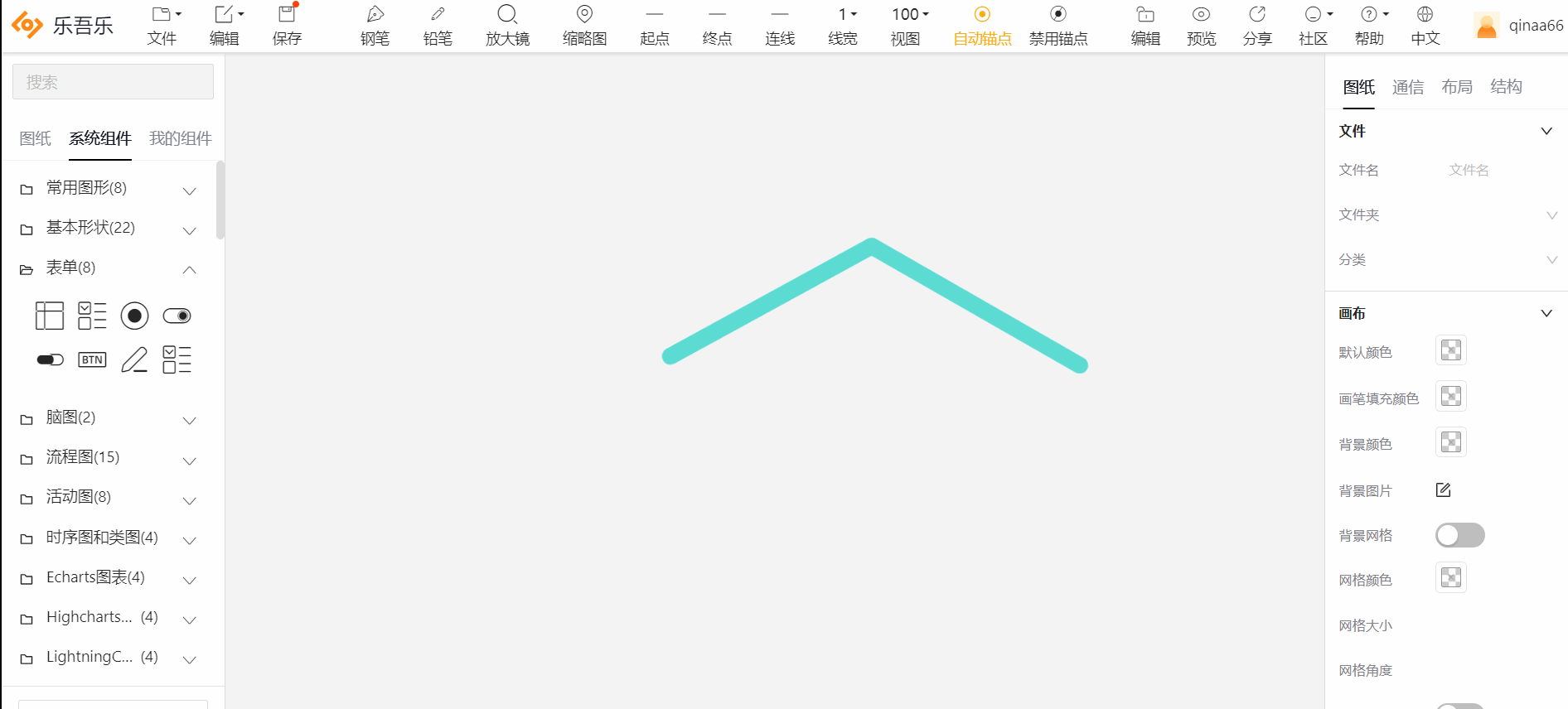

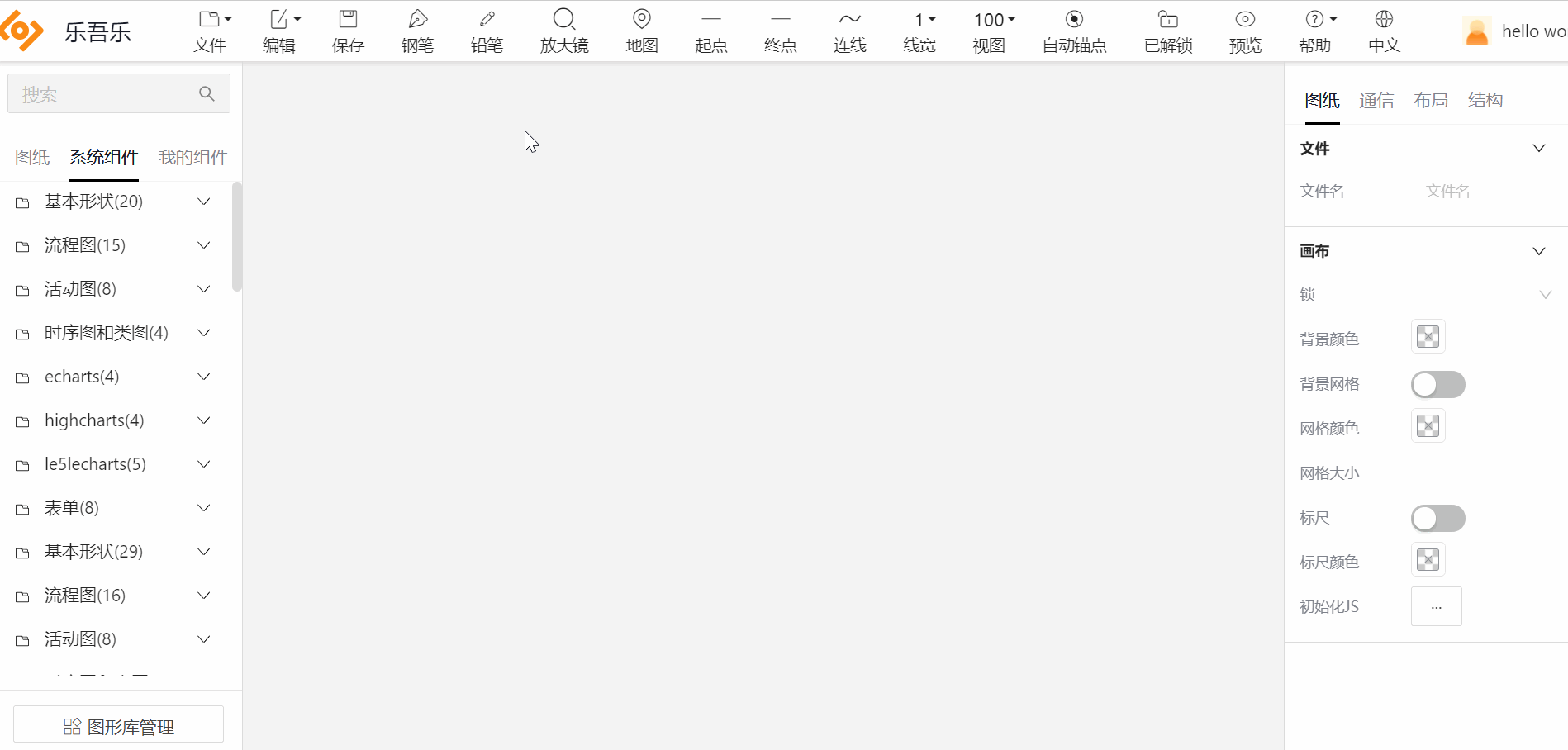

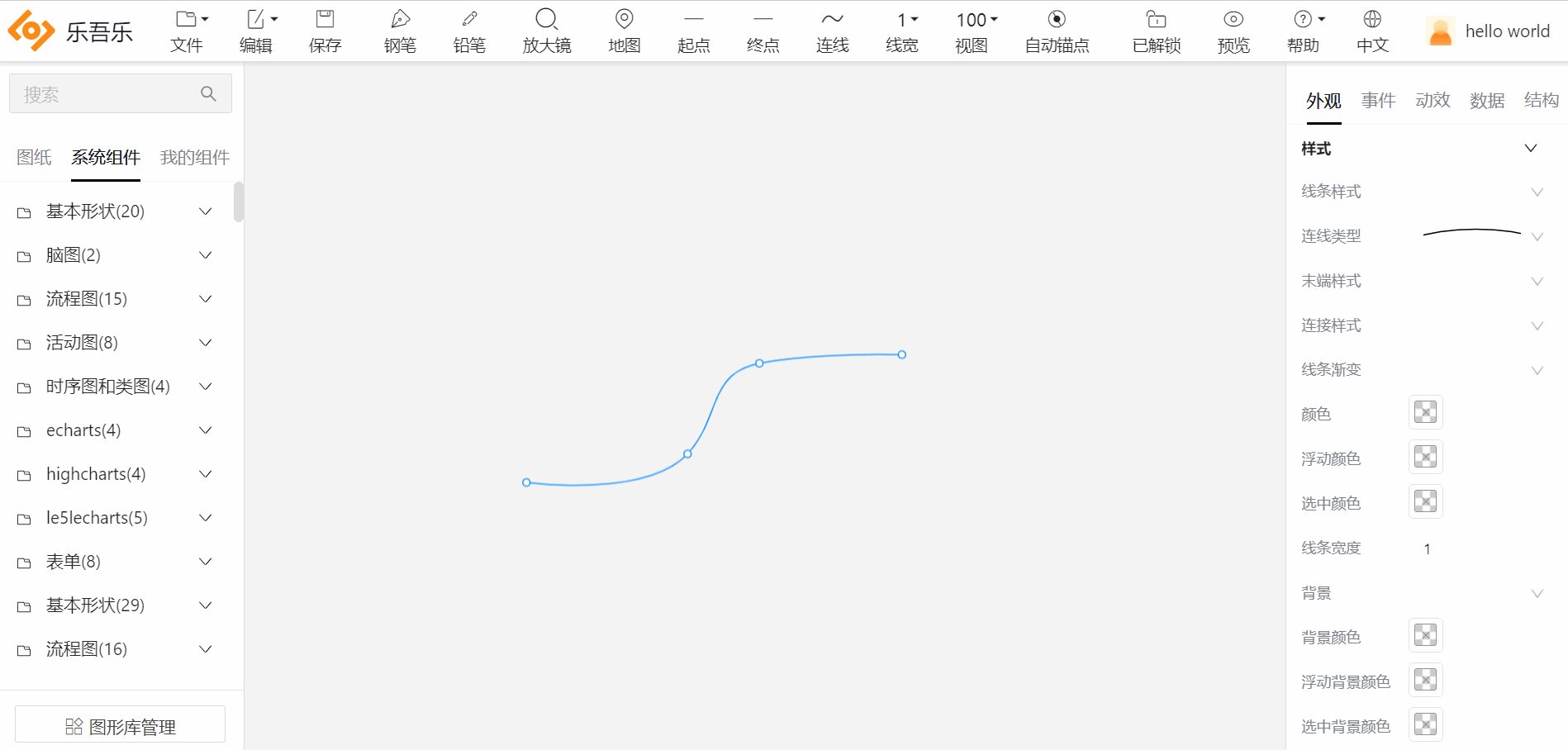

2.1.1 钢笔绘制连线

2.1.1.1 曲线、线段、直线、脑图曲线

开始:单击左键
暂停:单击右键 或 enter
结束:esc

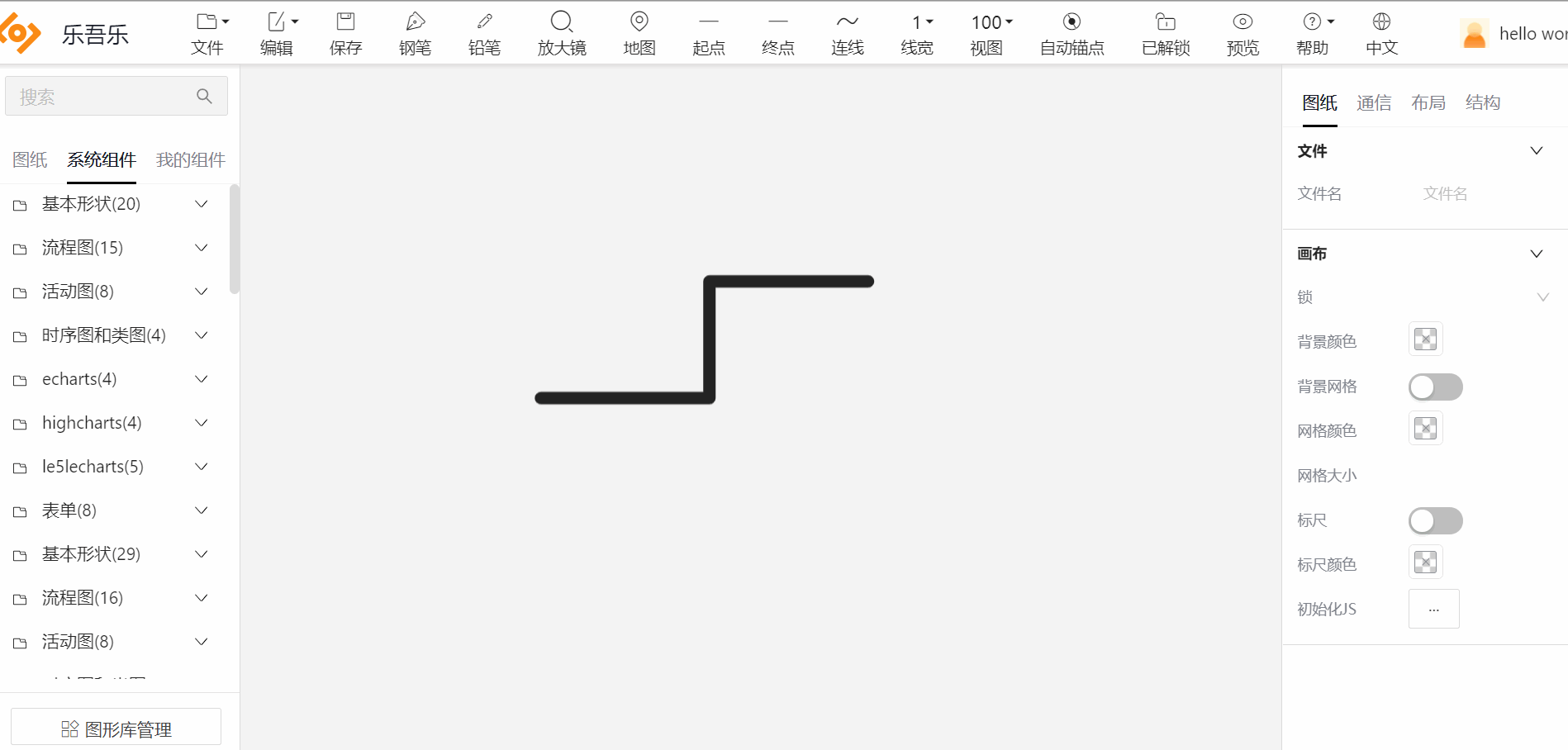

2.1.1.2 横线

按下快捷键shift,点击鼠标左键绘制,右键结束绘制(连线类型选择直线)

2.1.1.3 竖线

按下快捷键ctrl,点击鼠标左键绘制,右键结束绘制(连线类型选择直线)

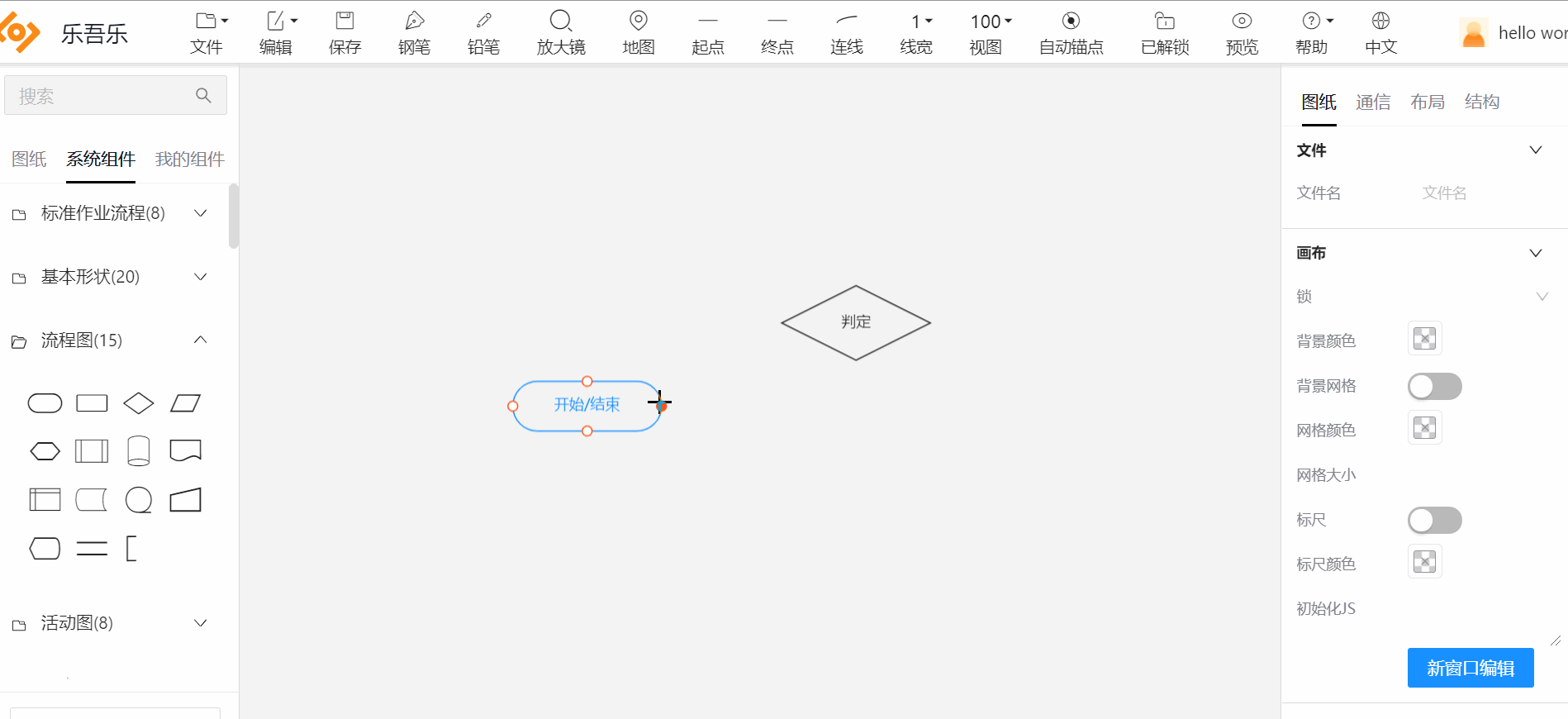

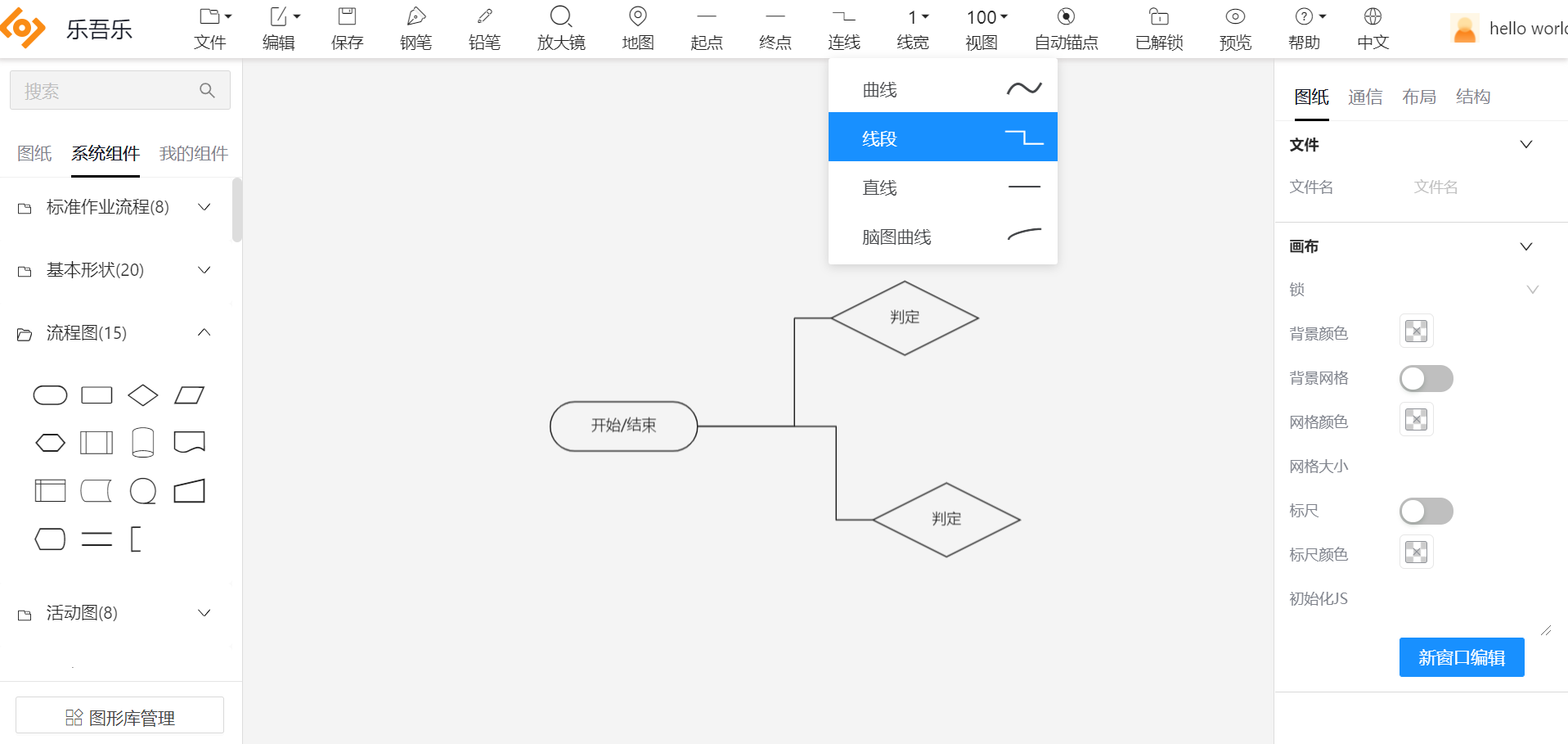

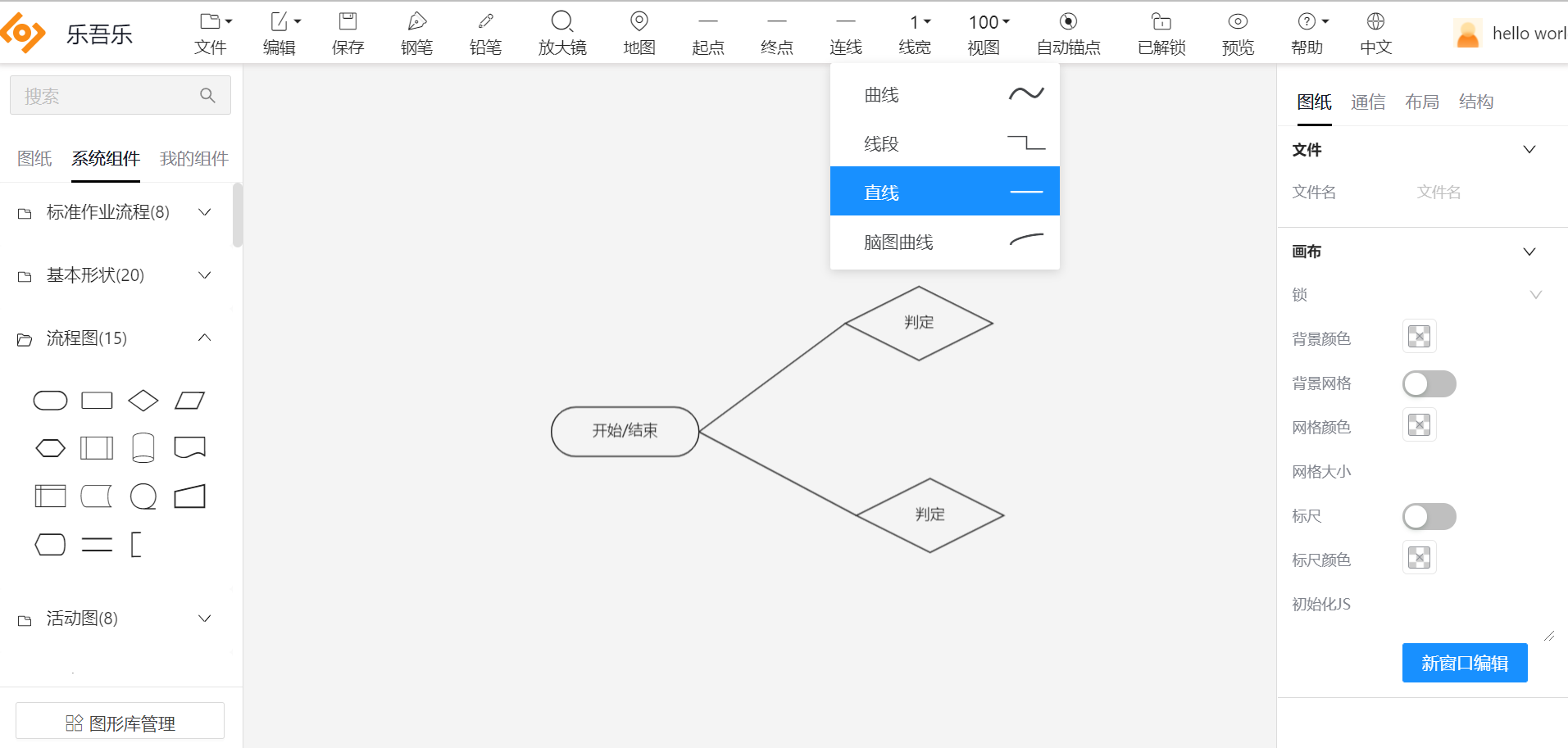

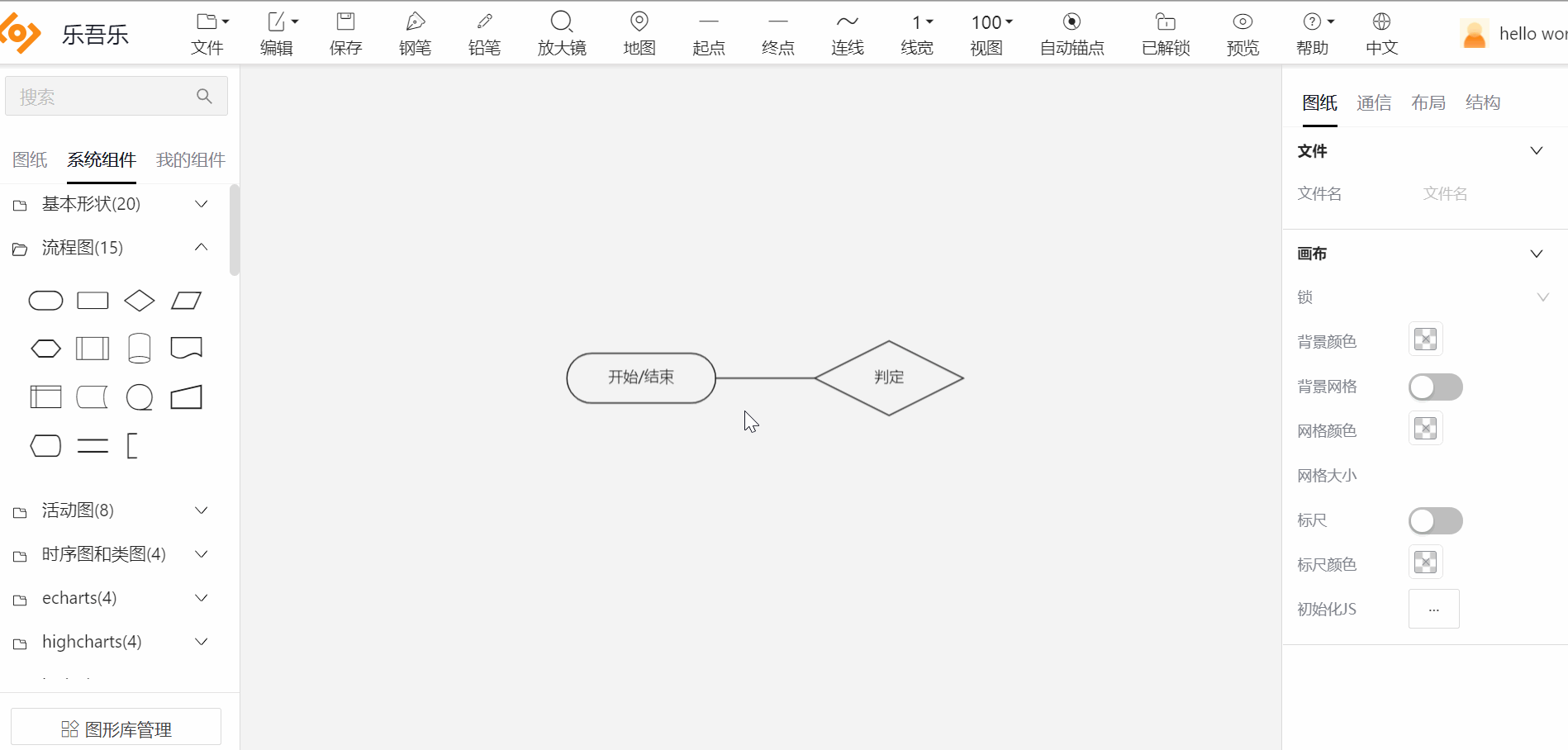

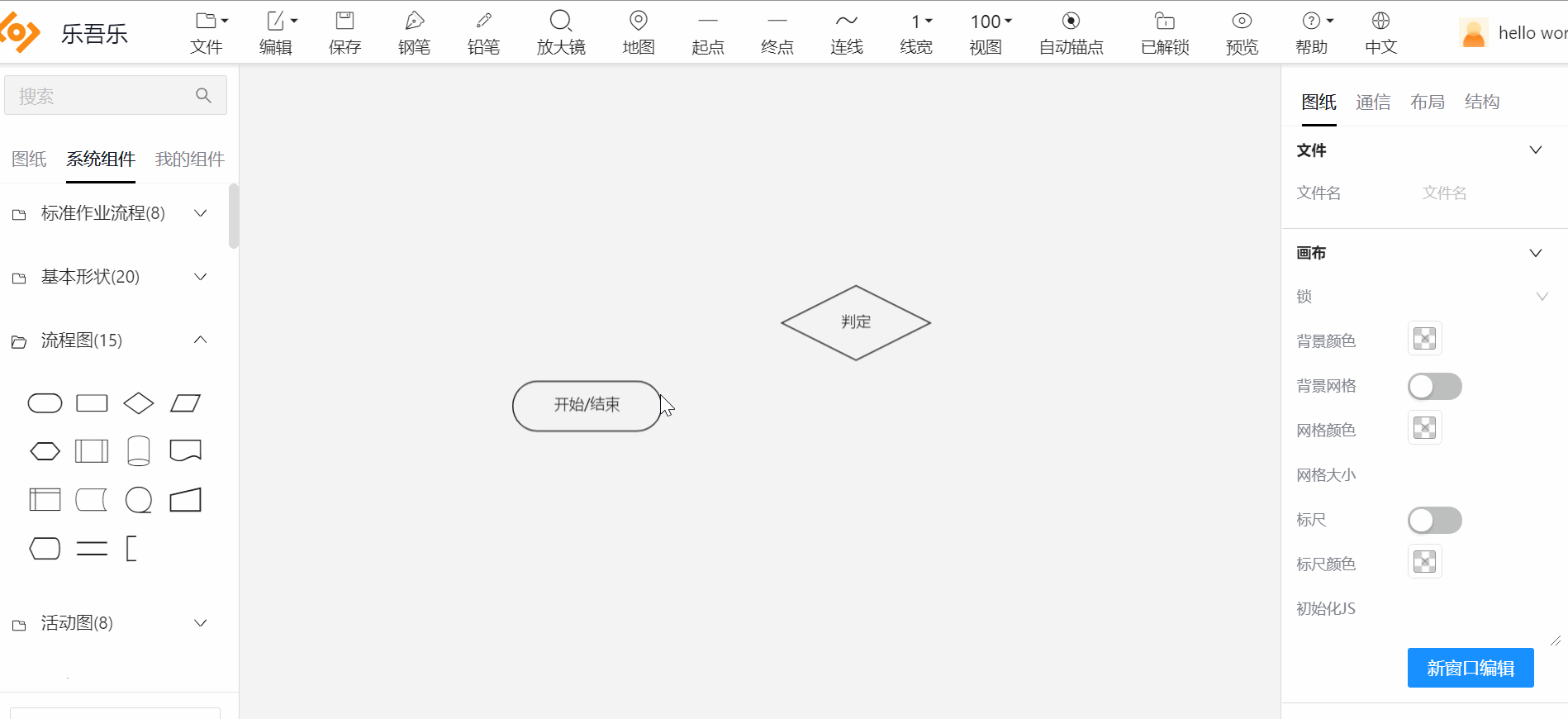

2.1.2 连接绘制连线

2.1.2.1 曲线

2.1.2.2 线段

2.1.2.3 直线

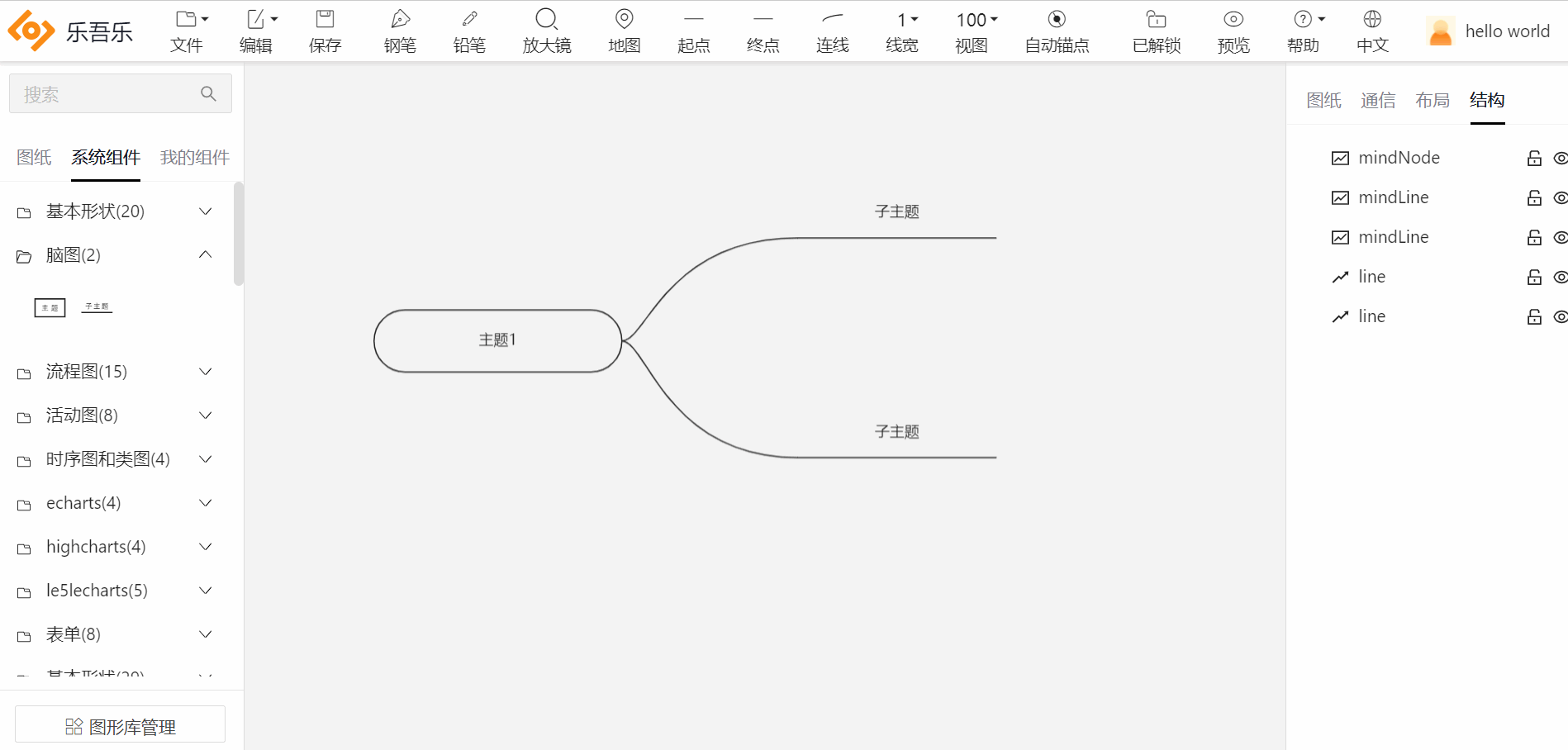

2.1.2.4 脑图曲线

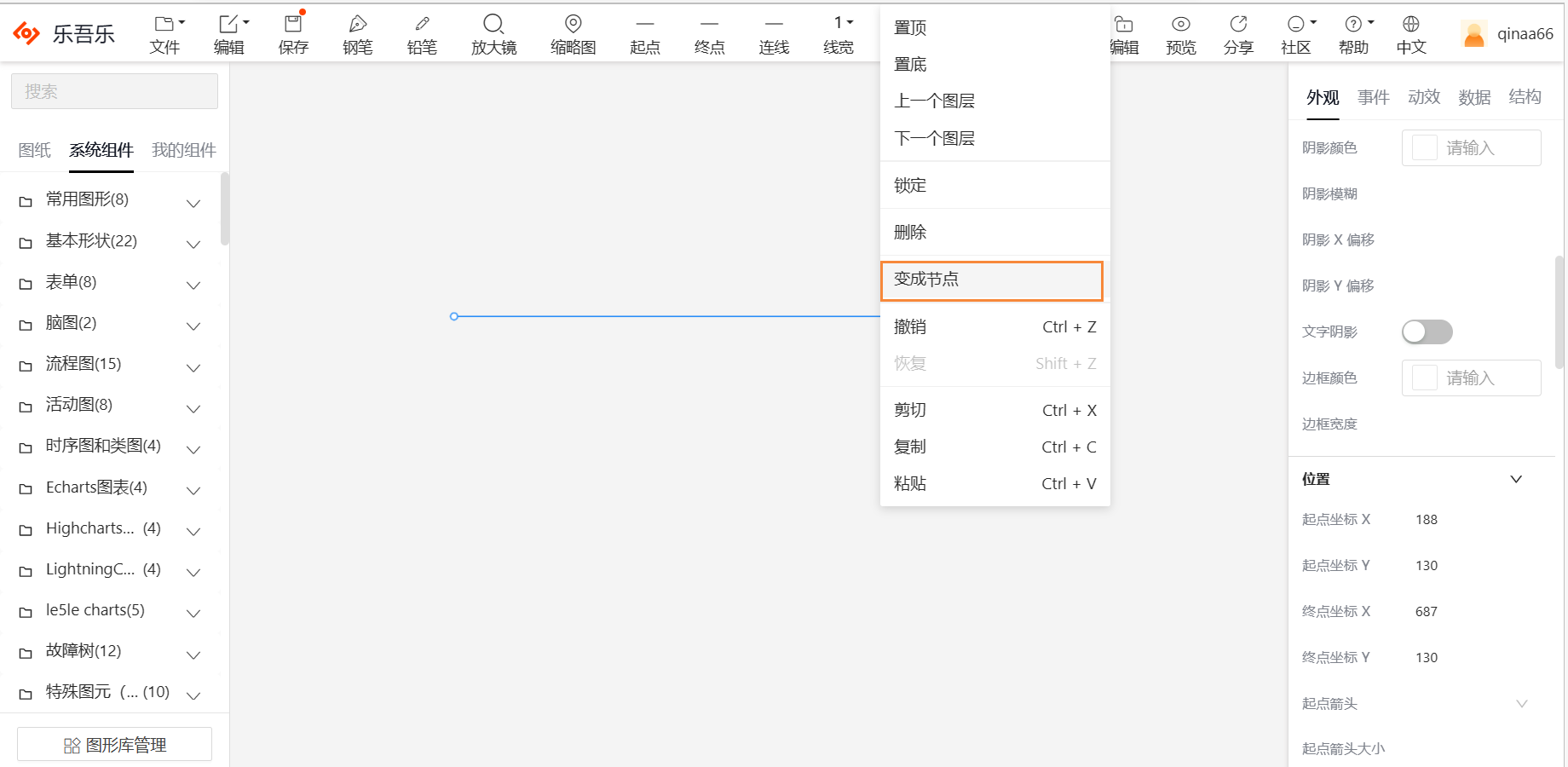

2.2 连线变节点

连线变成节点、节点变成连线:右键

2.3 切割/合并连线

切割连线:选中线,移入线锚点,按下 S
合并连线:线连接线时,按下 alt

2.4 连线样式

设置连线的外观样式:
线条样式:实线、虚线
连线类型:曲线、折现、直线
连接样式:斜角、圆角、默认
线条渐变:无、线性渐变
线条颜色、浮动颜色、选中颜色
线条宽度
背景:纯色背景、线性渐变、径向渐变
背景颜色、浮动背景颜色、选中背景颜色
透明度:0-1
锚点颜色、锚点半径(≥0)
阴影颜色、阴影模糊、阴影X偏移、阴影Y偏移
变宽颜色、边框宽度(≥0)

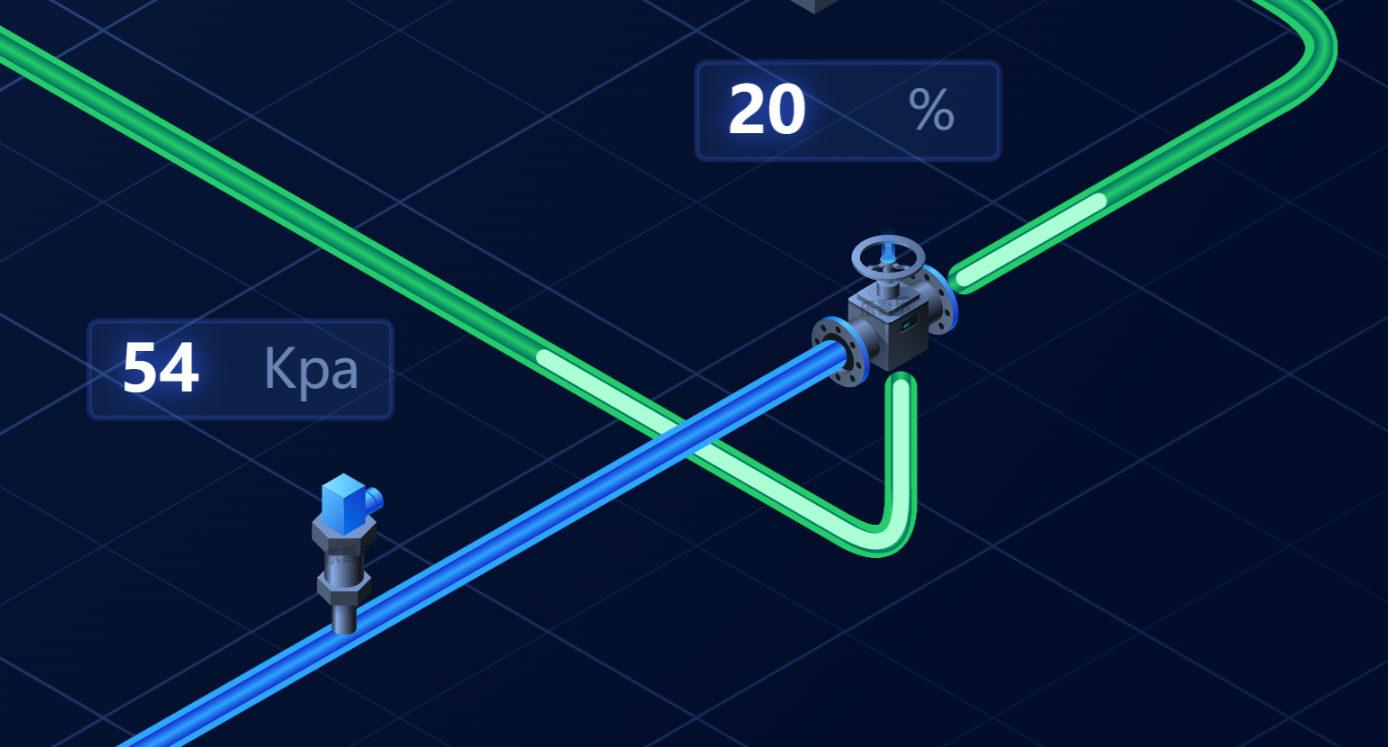

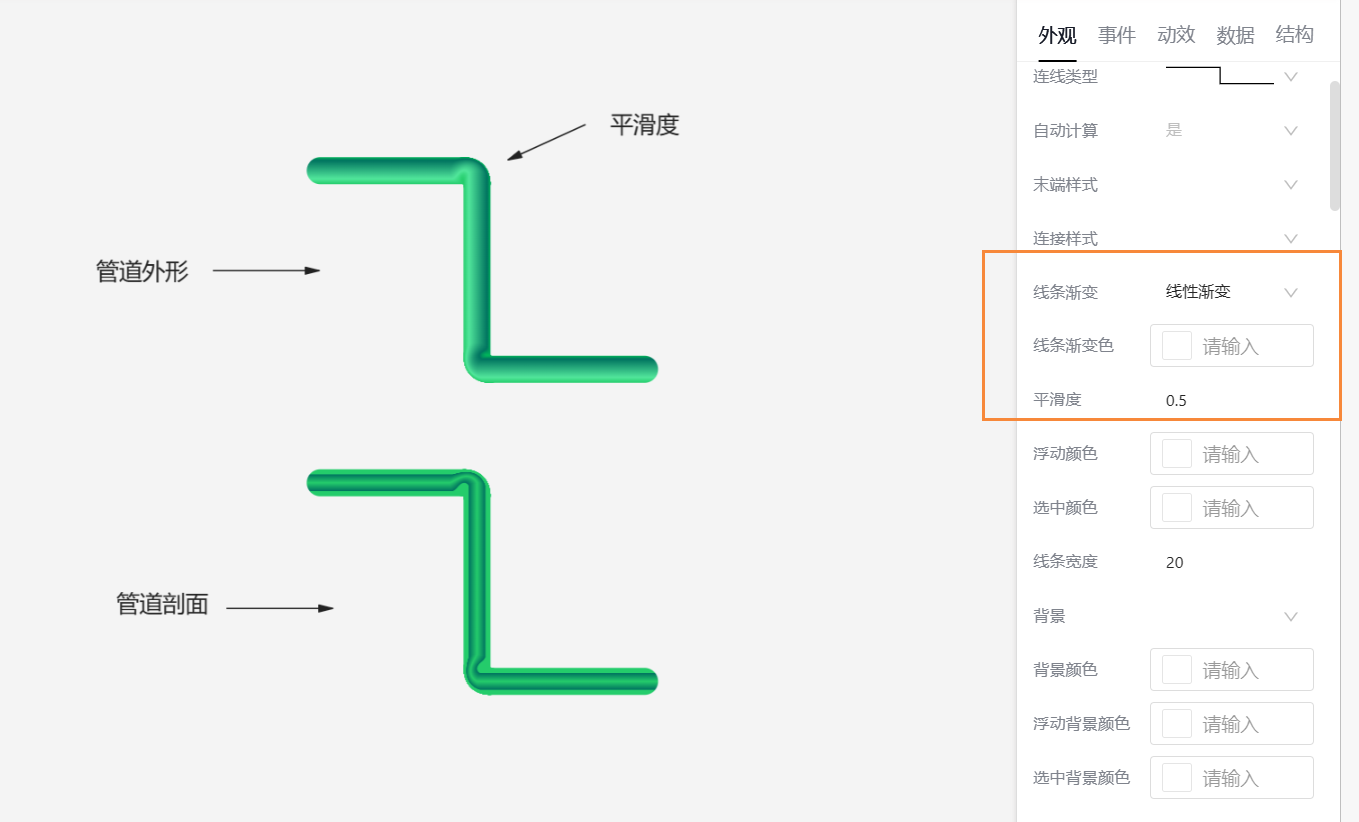

2.4.1 用连线绘制管道

方式一:线性渐变外观
外观–线条渐变–线性渐变–线性渐变颜色


案例地址:https://2d.le5le.com/?id=641d524a8df2c654ea652d7e

方式二:连线边框+透明度

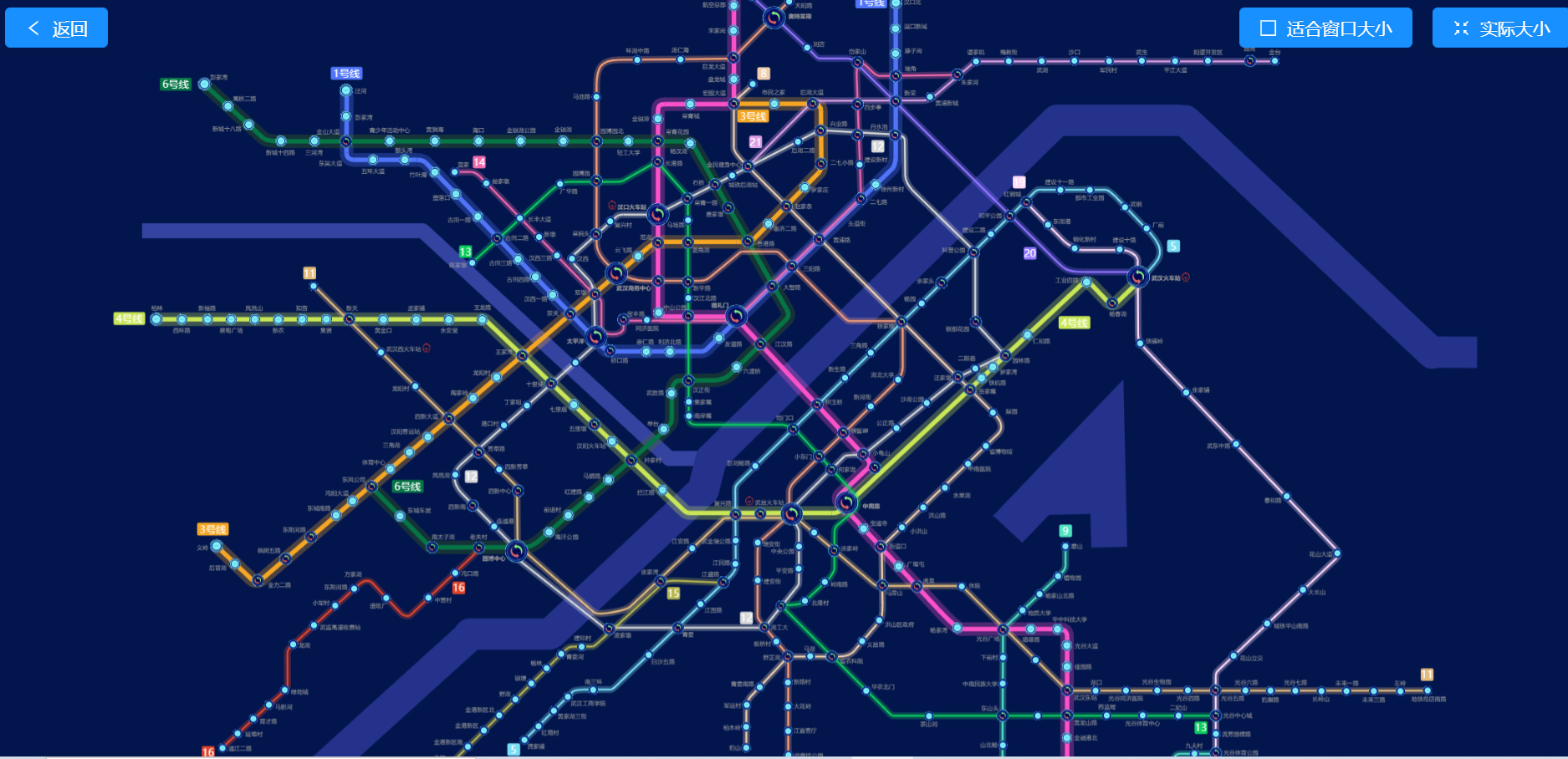

案例:用连线丰富的外观属性,绘制武地铁线路图demo
案例地址:https://2d.le5le.com/?id=609c9a6170c5ce0001cdb8a6

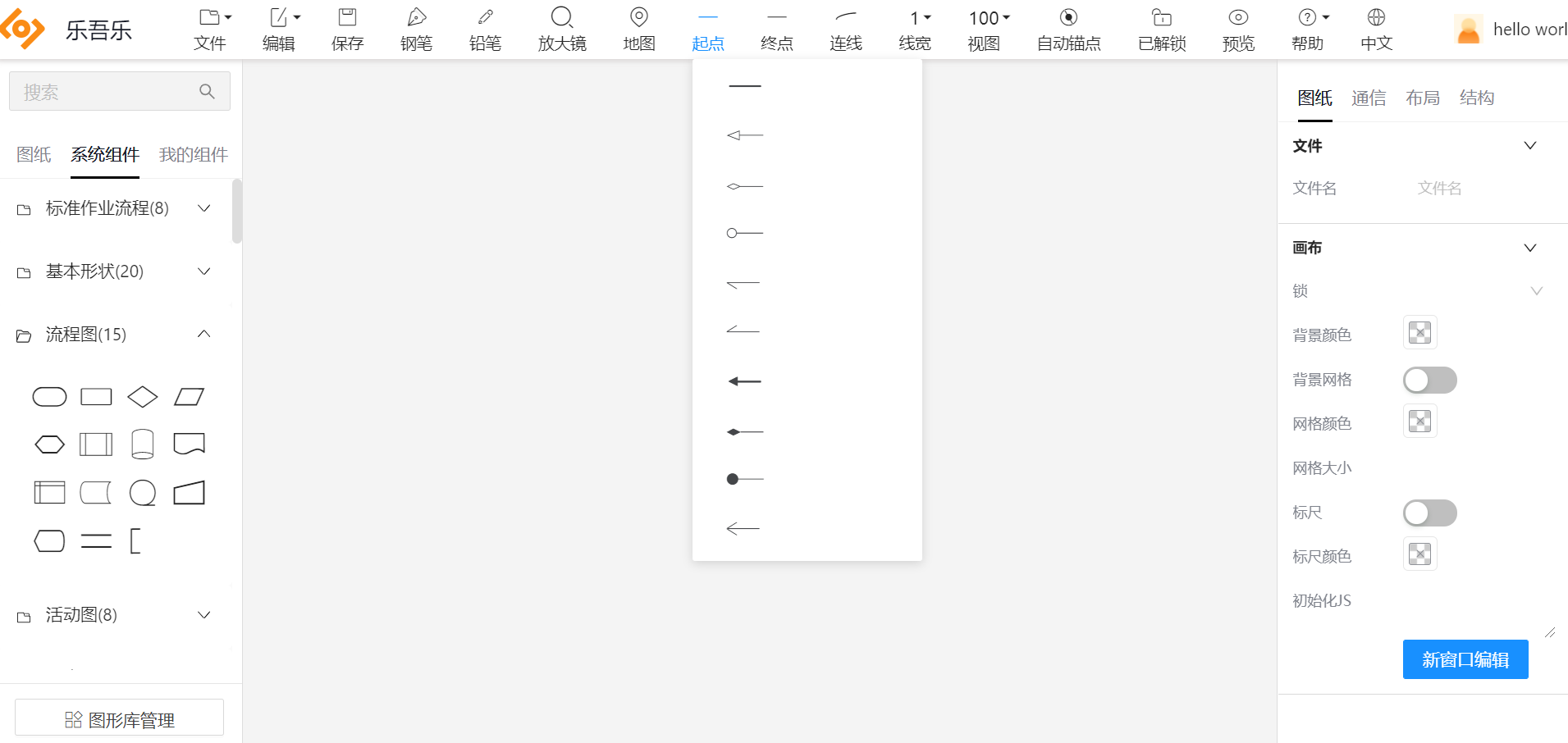

起点样式

终点样式

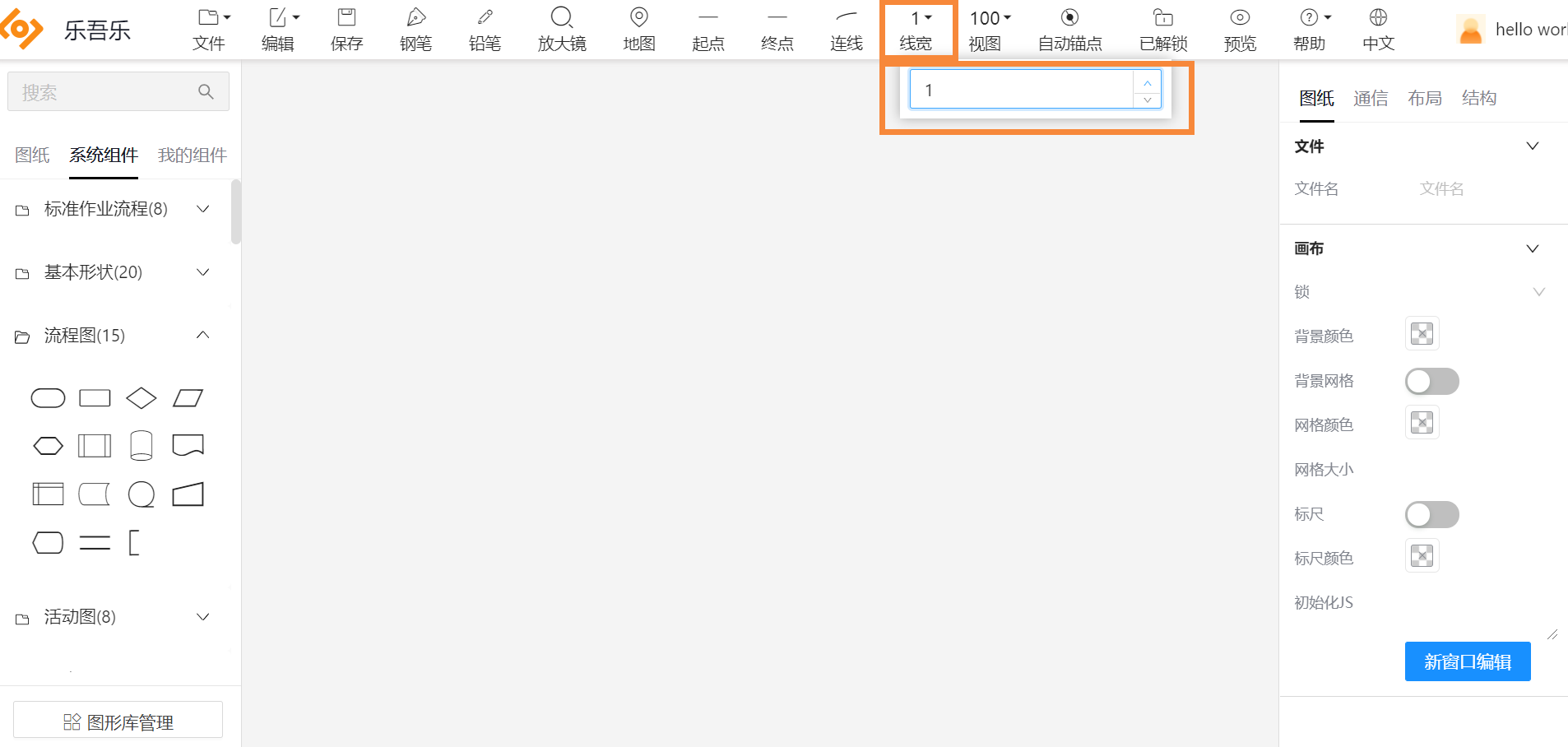

线宽

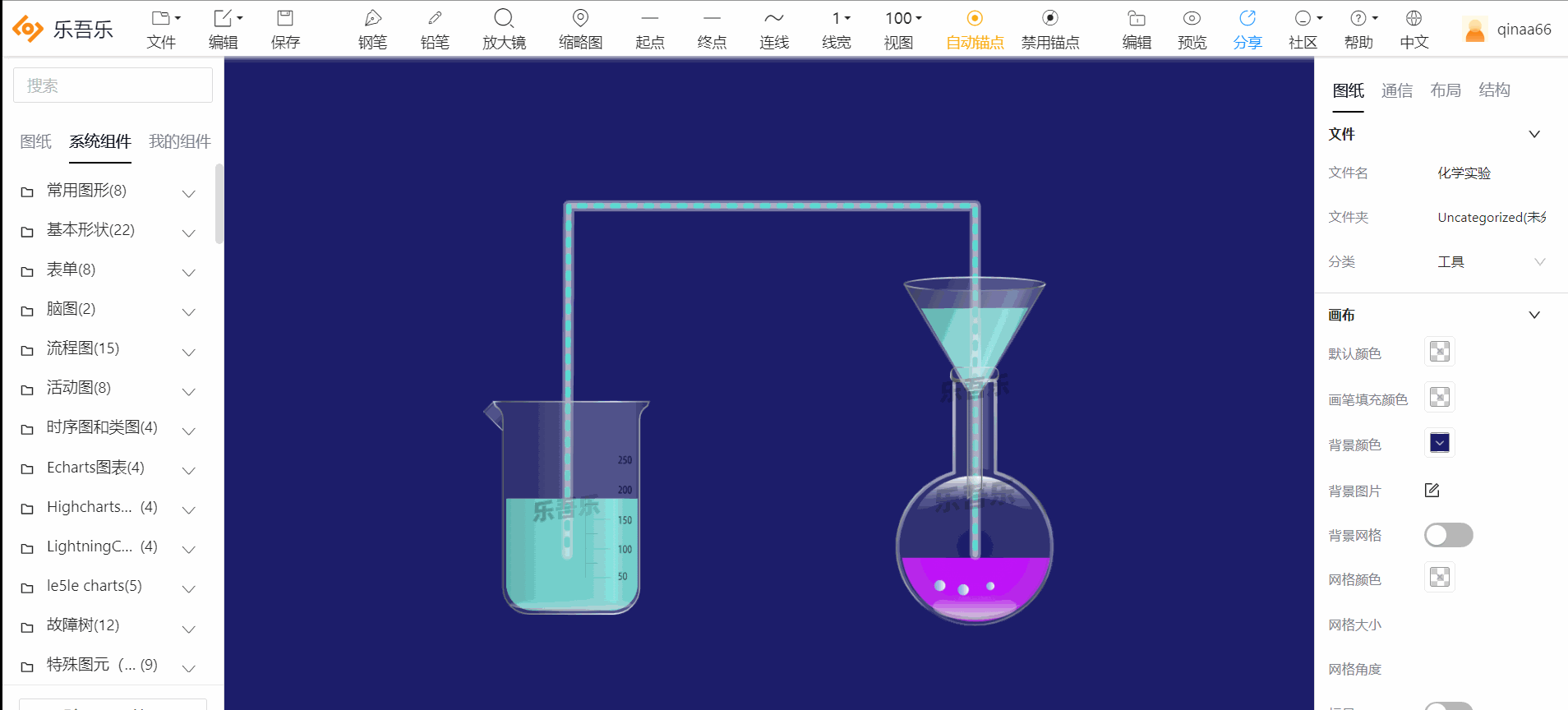

2.5 连线动画

动画效果:水流、水珠流动、圆点
动画线宽(≥0),动画颜色,动画速度,反向流动,循环次数
下个动画:tag,自动播放,保持动画状态,线性播放:是/否

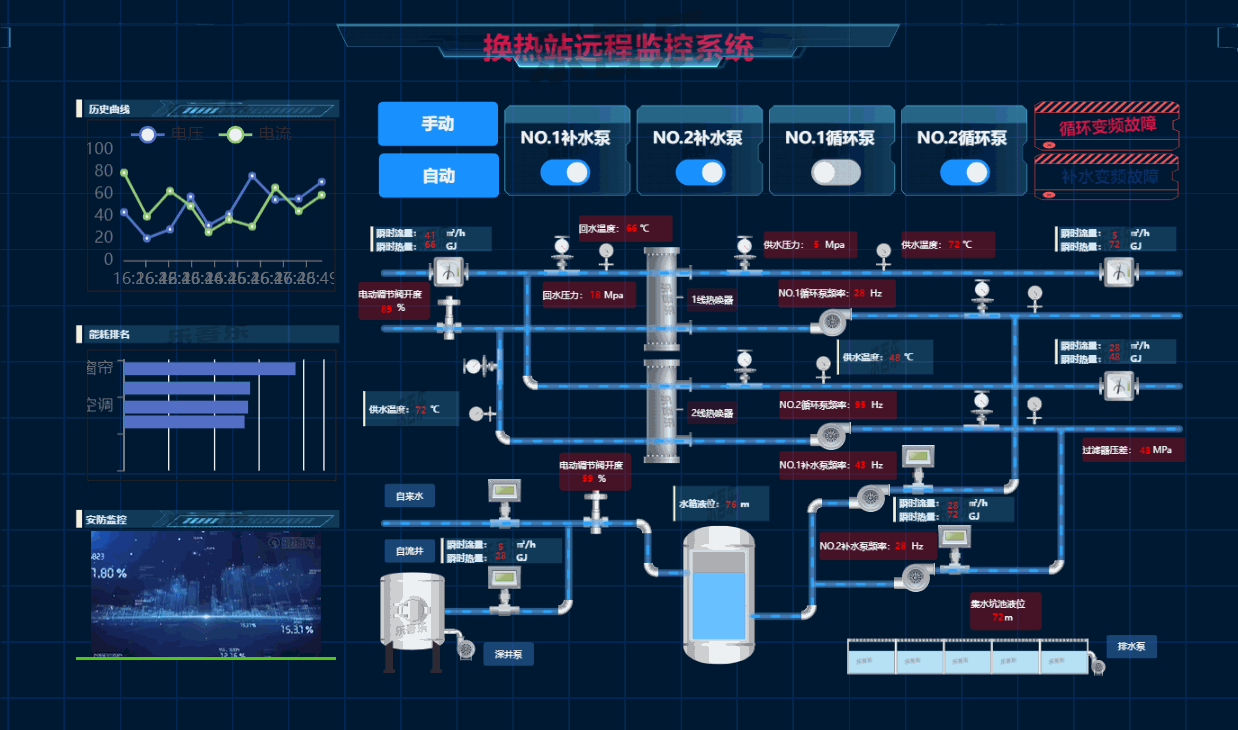

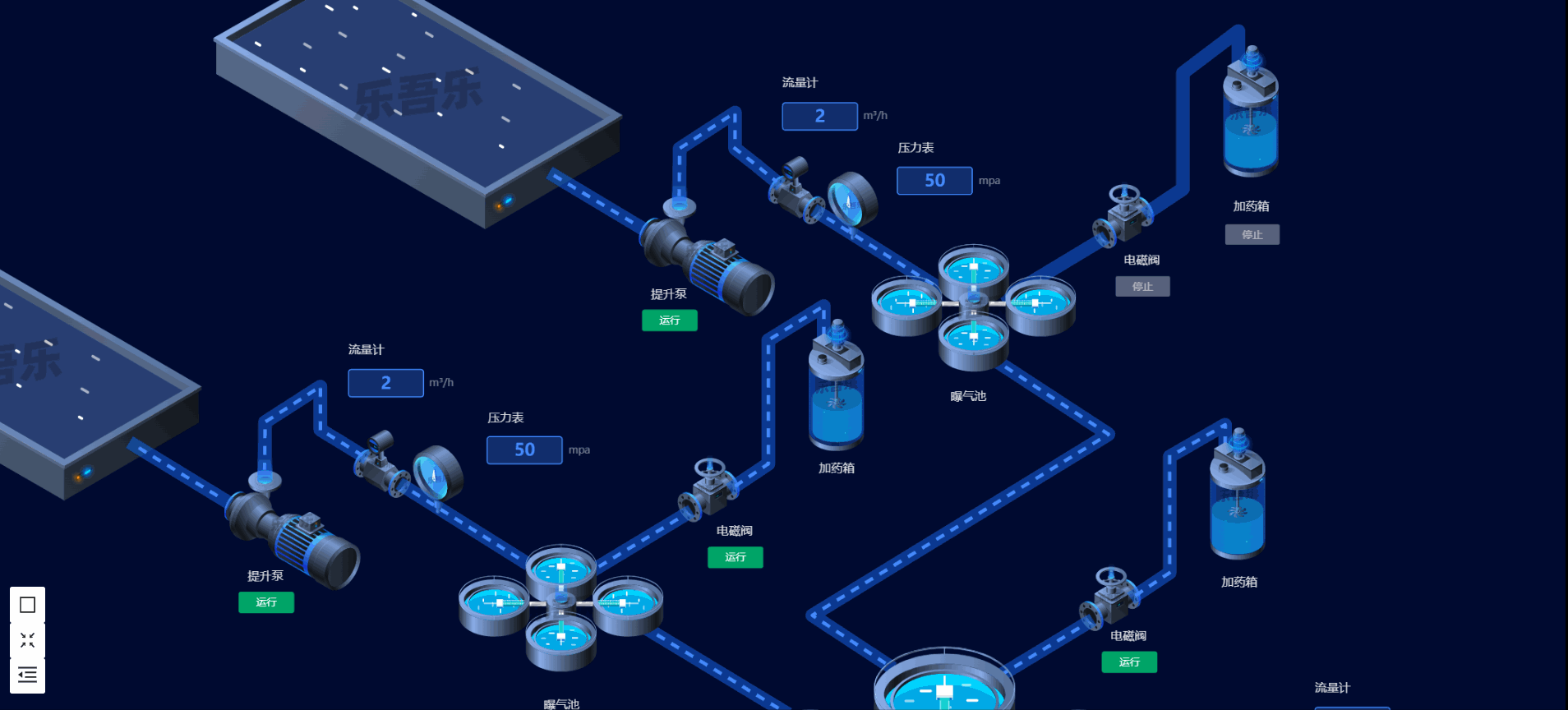

案例:连线动画常常用于展示管道水流/能源等流动方向
案例地址:https://2d.le5le.com/?id=63ec50cf4662680466d51d97
视频教程:用连线绘制管道效果

3 锚点

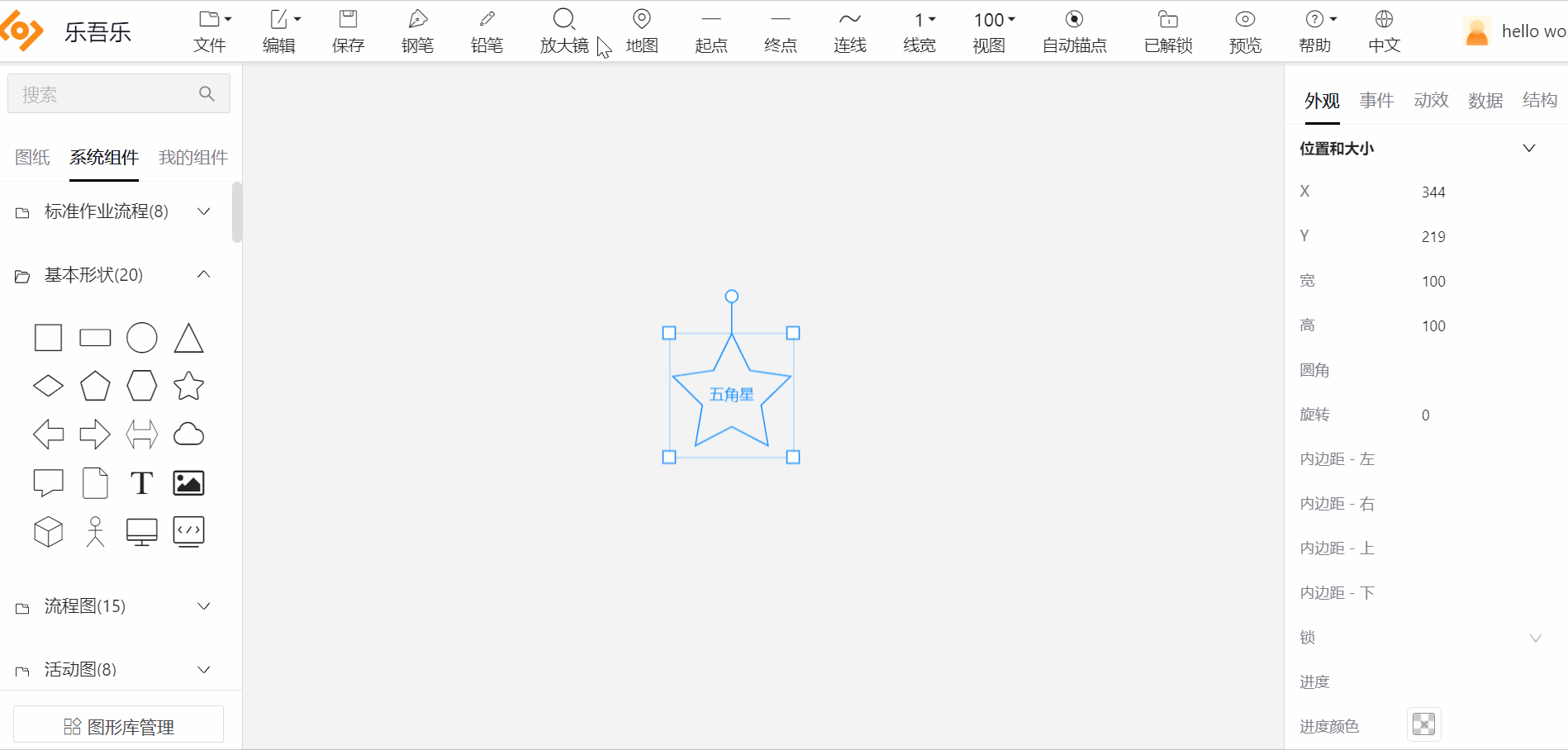

3.1 添加/删除锚点(A)

图形和连线都可以添加/删除锚点

3.2 移动锚点(G)

将光标移动到锚点上,按一下快捷键G,拖动鼠标完成锚点移动

3.3 添加手柄(H)/删除手柄(D)

3.4 切换手柄类型(Shift)

按一下Shift键,切换三种不同的手柄类型
①两端手柄完全对称
②一端手柄可以任意伸缩长度
③一端手柄可以任意伸缩长度和变换角度

3.5 自动锚点

开启时自动选择2个最近锚点,关闭时可自由选择锚点

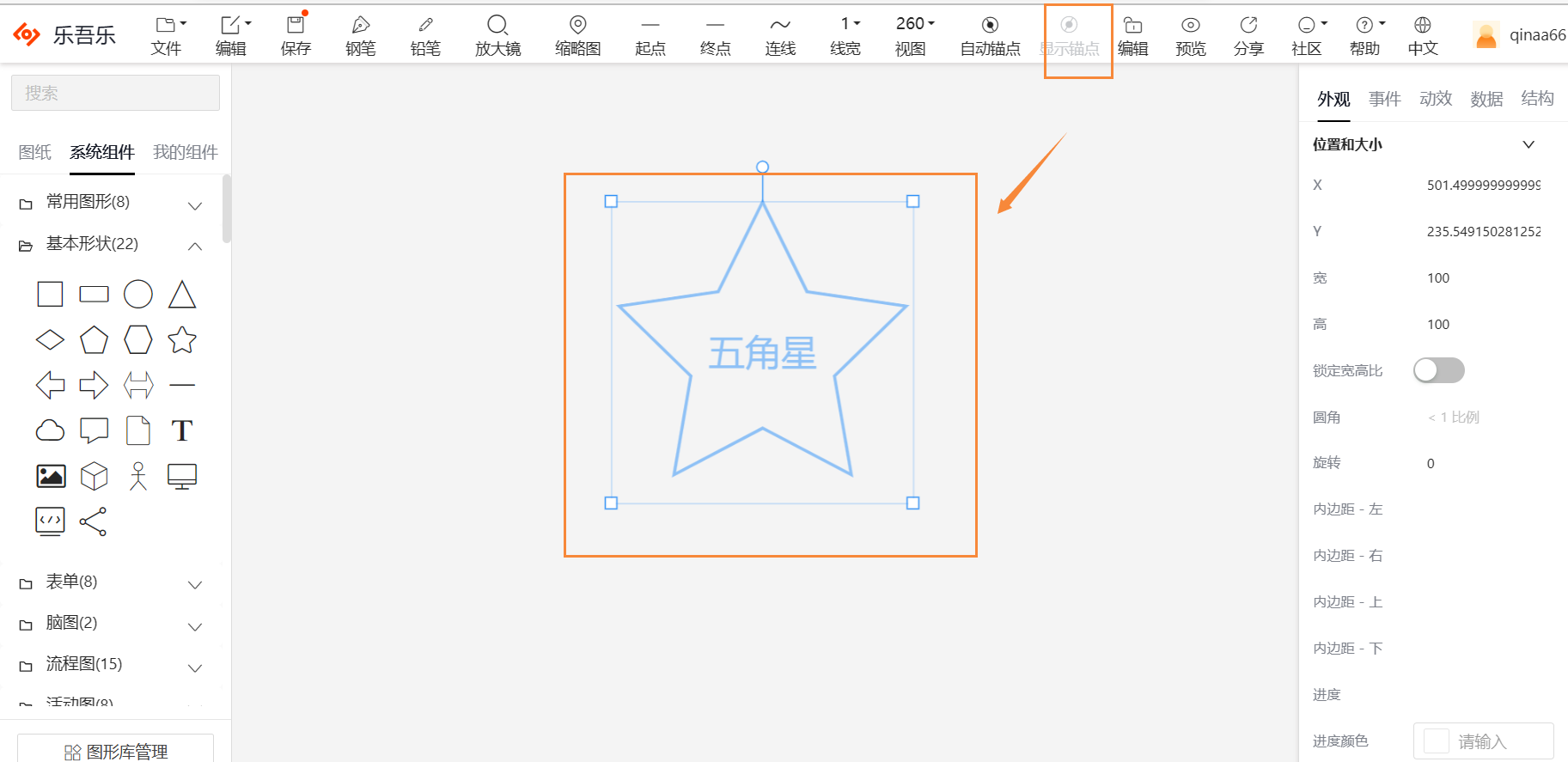

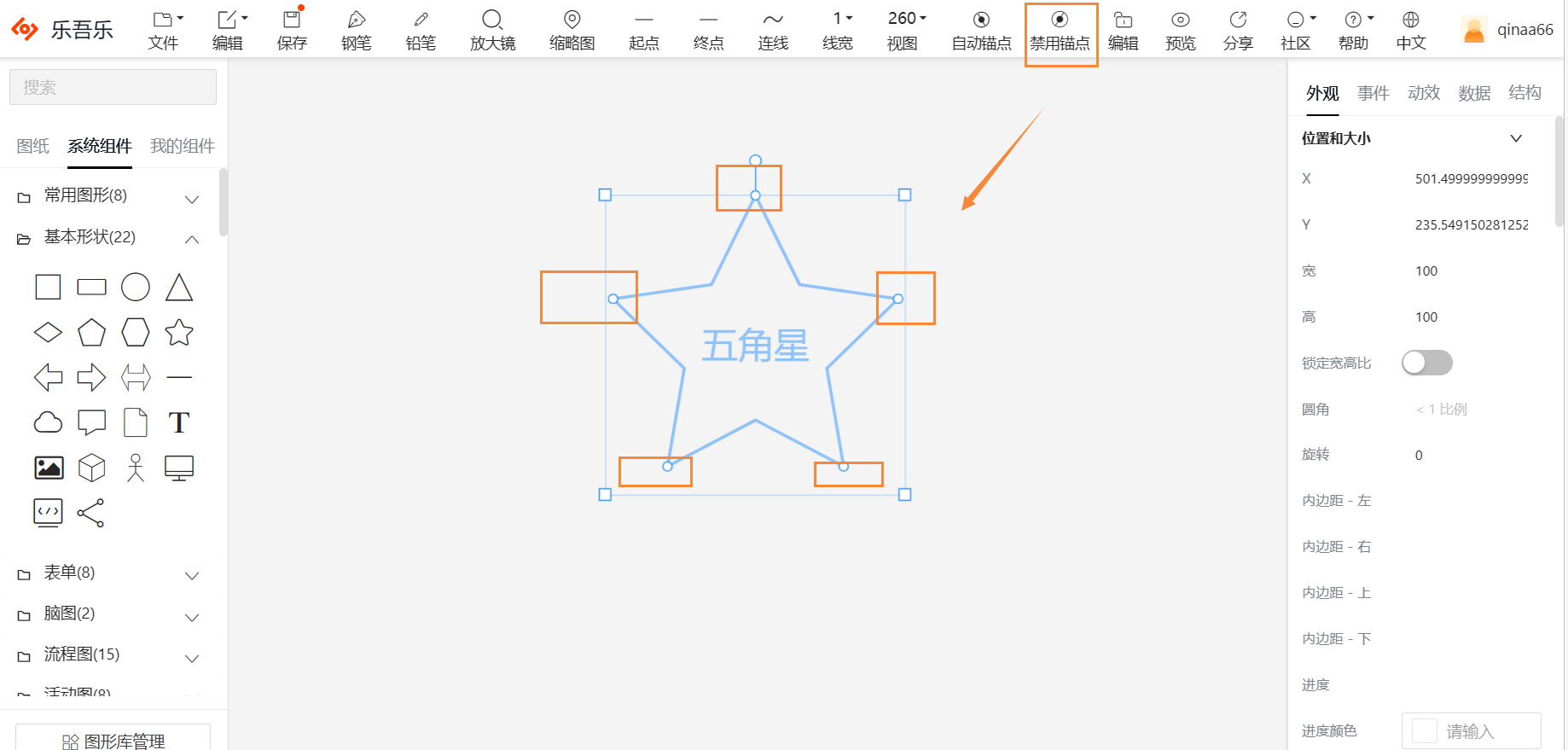

3.6 禁用锚点

禁用锚点,即不显示锚点

4 文件

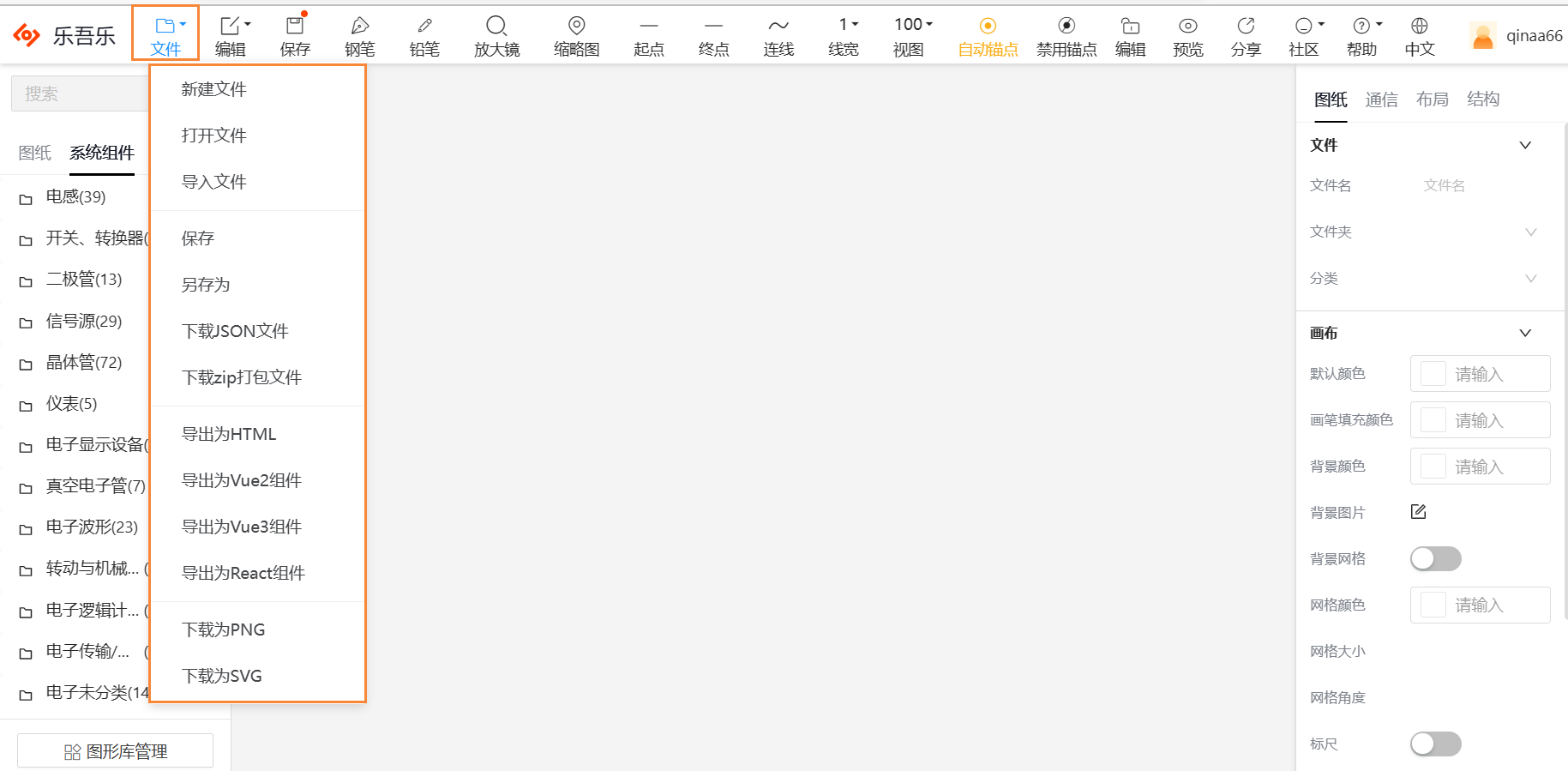

文件:文件的新建、打开、导入、保存、另存为、下载JOSN文件、下载ZIP打包文件、导出为HTML、导出为Vue2组件、导出为Vue3组件、导出为React组件、下载为PNG、下载为SVG

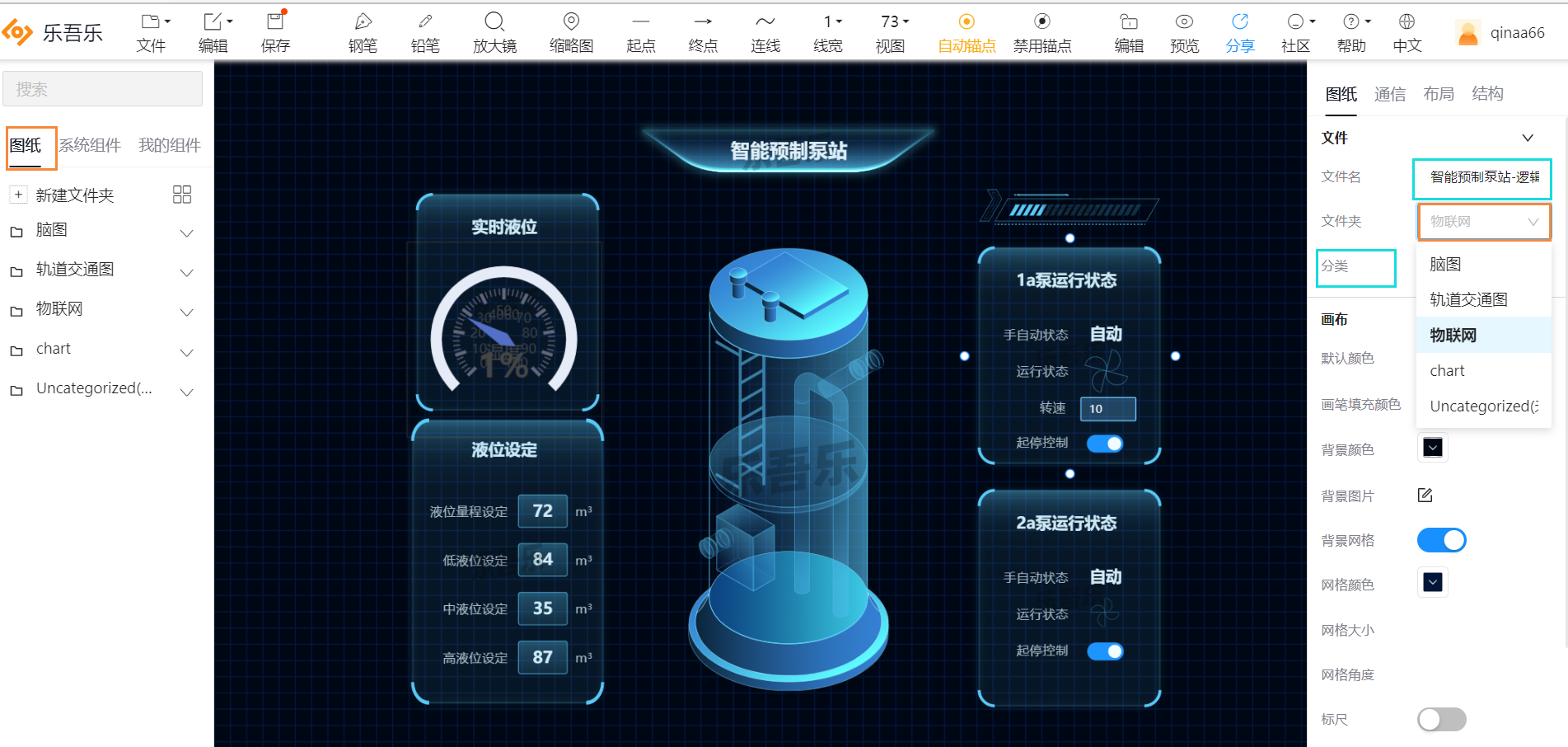

4.1 设置文件名、文件夹名、分类

属性面板的文件夹即图形库图纸文件夹

4.2 文件下载

4.2.1 下载JSON文件

  1. 文件结构
  • 文件名.json meta2d能识别的json格式文件

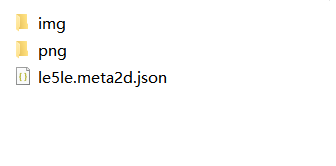

4.2.2 下载zip打包文件

  1. 文件结构
  • 文件名.json
  • png/ 图纸中的图片资源
  • img/ 图纸中的图片资源

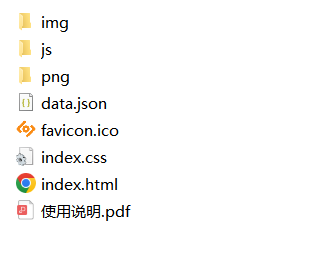

4.2.3 导出为HTML

  1. 文件结构
  • img/ 图纸中的图片资源
  • js/ index是入口js文件,meta2d是核心库,marked是markdown资源包,lcjs是LightningCharts资源包
  • png/ 图纸中的图片资源
  • data.json 画布json数据
  • favicon.ico 图标
  • index.css 样式文件
  • index.html 主页面
  • 使用说明.pdf 运行参考此文件

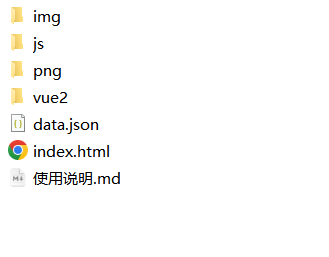

4.2.4 导出为vue2组件

  1. 文件结构
  • img/
  • js/
  • png/
  • vue2/ vue2页面文件
  • data.json
  • index.html
  • 使用说明.md 运行参考此文件

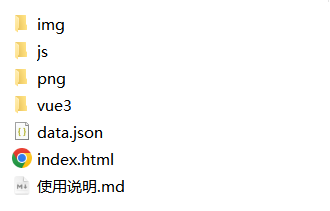

4.2.5 导出为vue3组件

  1. 文件结构
  • img/
  • js/
  • png/
  • vue3/ vue3页面文件
  • data.json
  • index.html
  • 使用说明.md 运行参考此文件

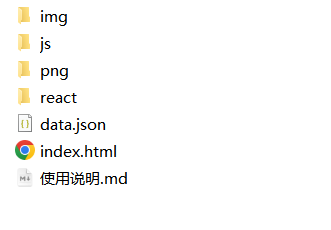

4.2.6 导出为React组件

  1. 文件结构
  • img/
  • js/
  • png/
  • react/ react页面文件
  • data.json
  • index.html
  • 使用说明.md 运行参考此文件


4.2.7 下载为png

  1. 文件结构
  • 文件名.png

视频图元、iframe图元无法解析。

4.2.8 下载为svg

  1. 文件结构
  • 文件名.png

使用的是canvas2svg库,视频图元、iframe图元无法解析。

5 画布

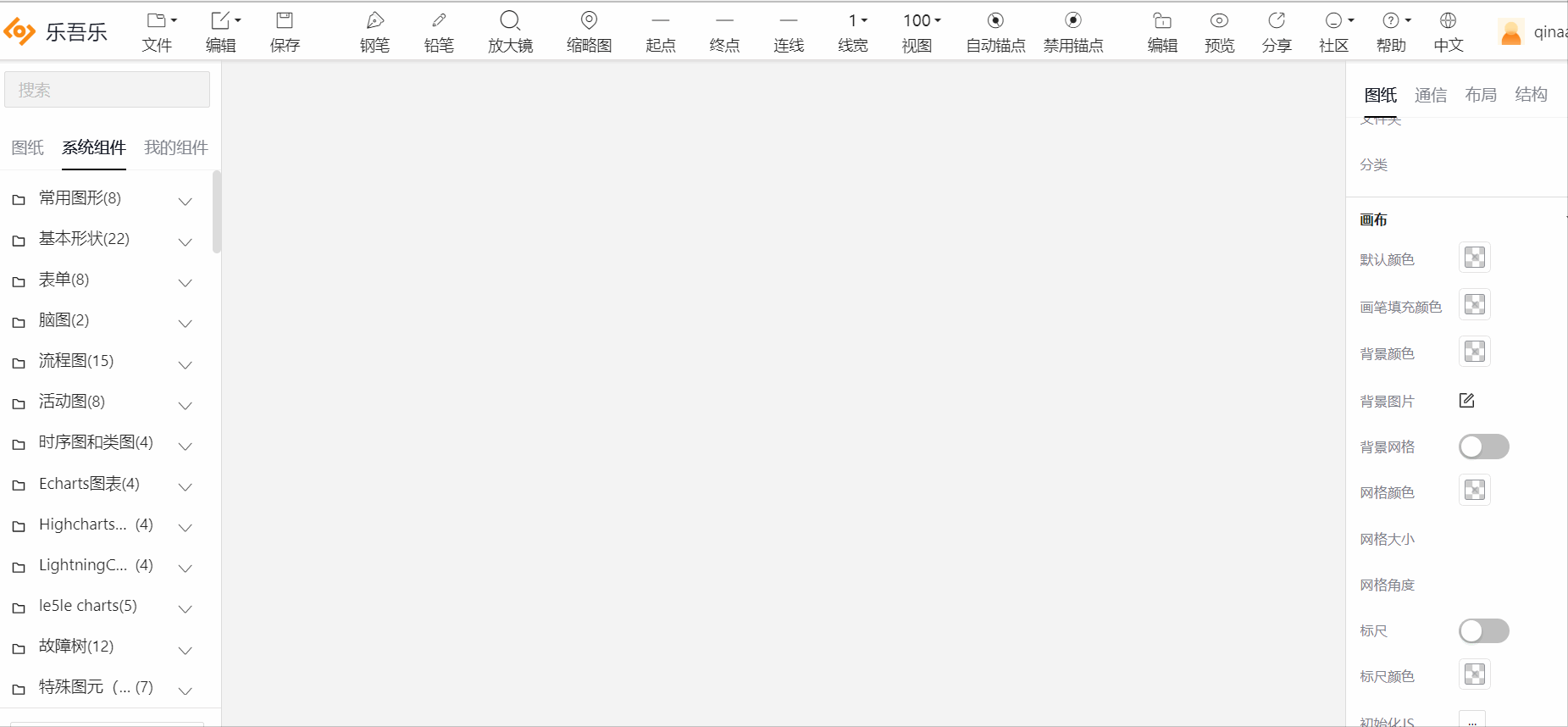

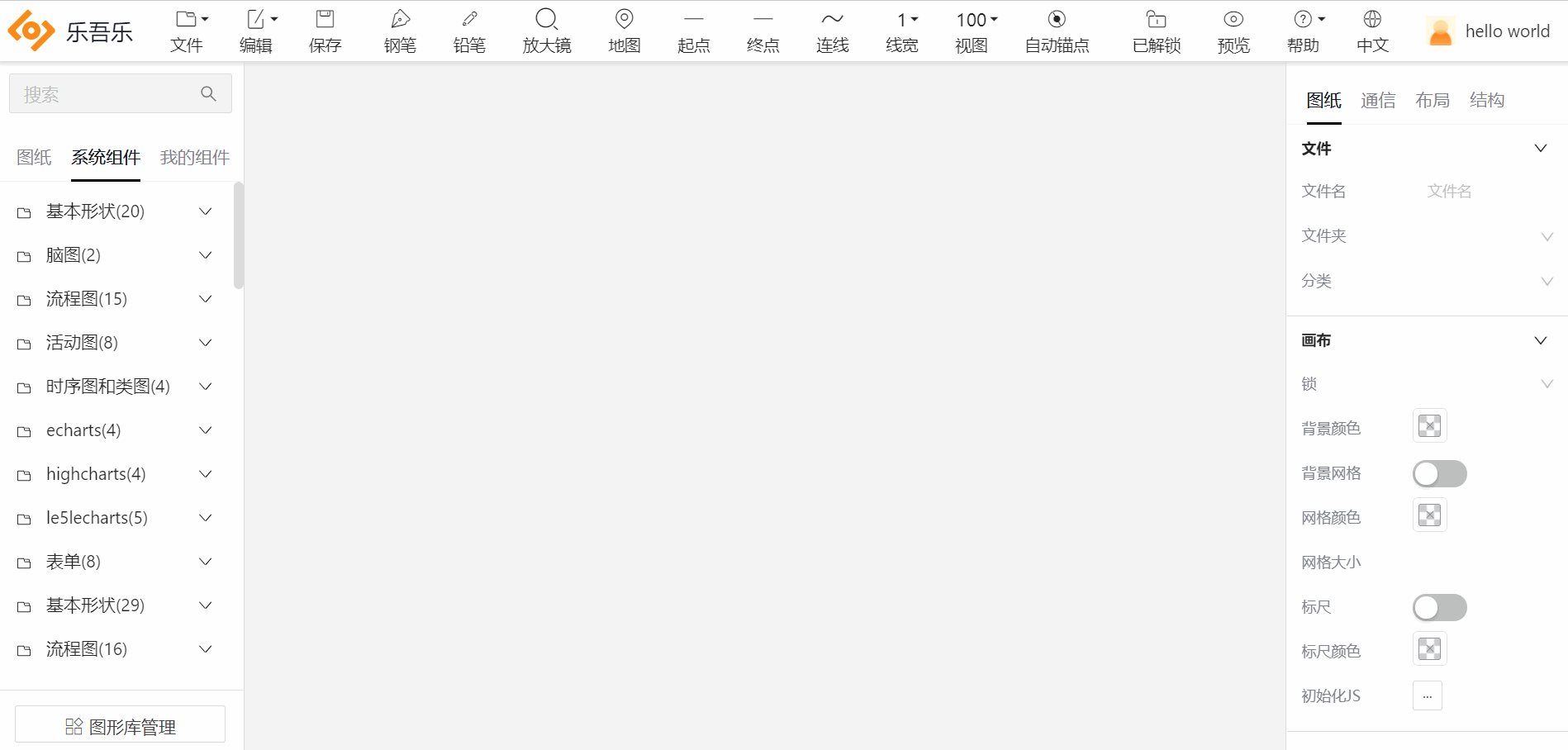

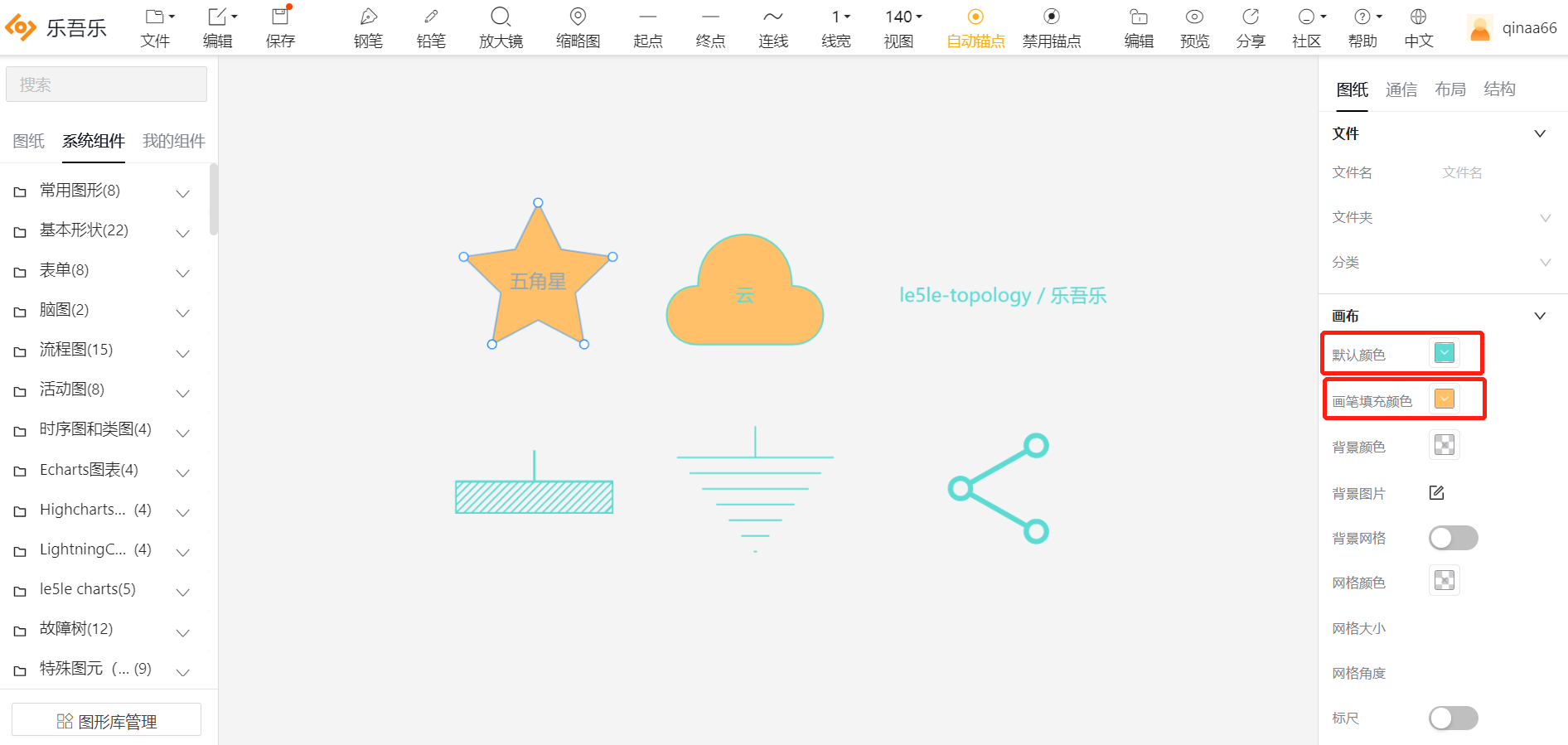

5.1 设置画布属性

默认颜色:预先设置默认颜色,拖拽到画布的节点(基础图形、文字、icon)自动统一默认颜色。
画笔填充颜色:预先设置画笔填充颜色,拖拽到画布的节点(基础图形)自动统一默认填充颜色。

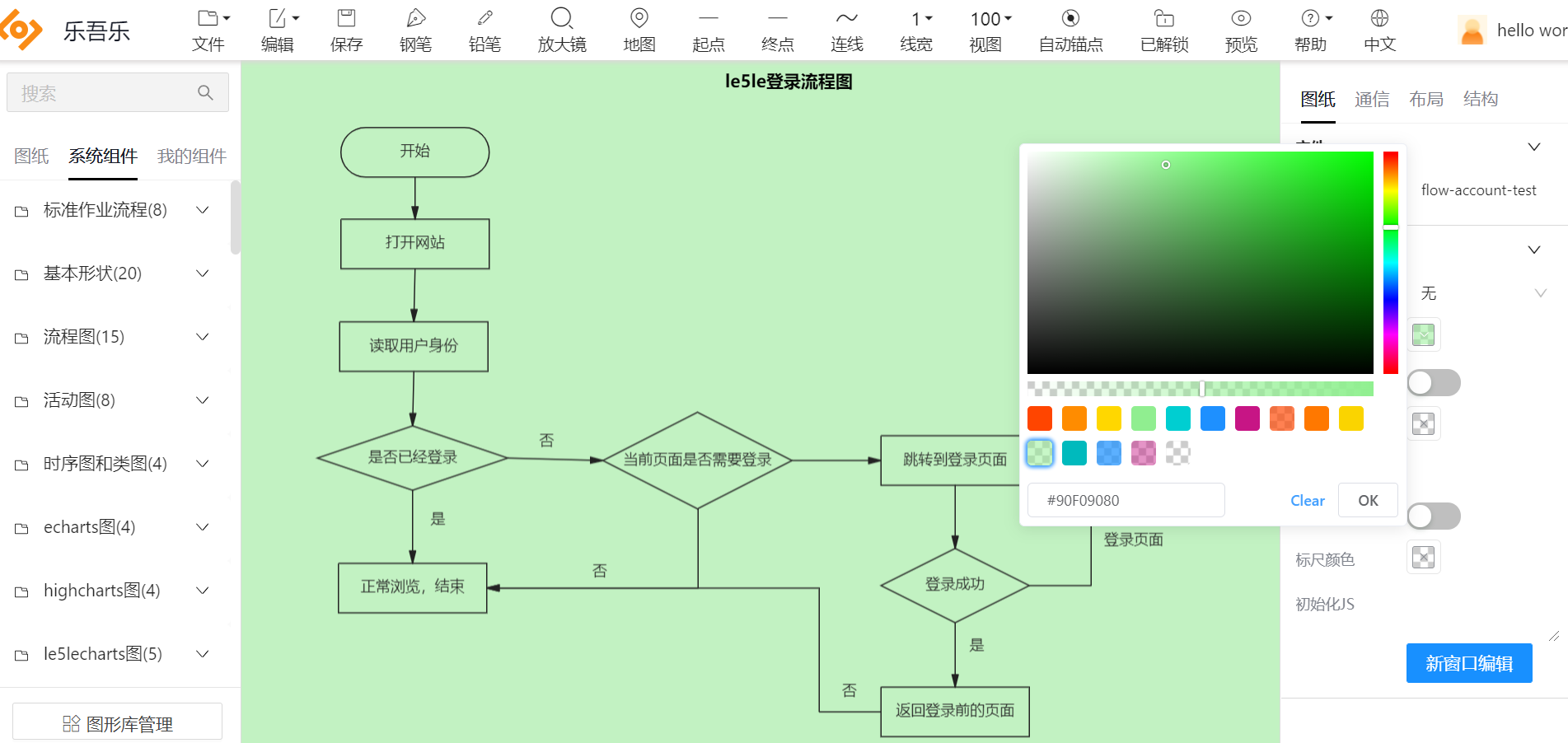

背景颜色

背景网格、网格颜色、网格大小、网格角度

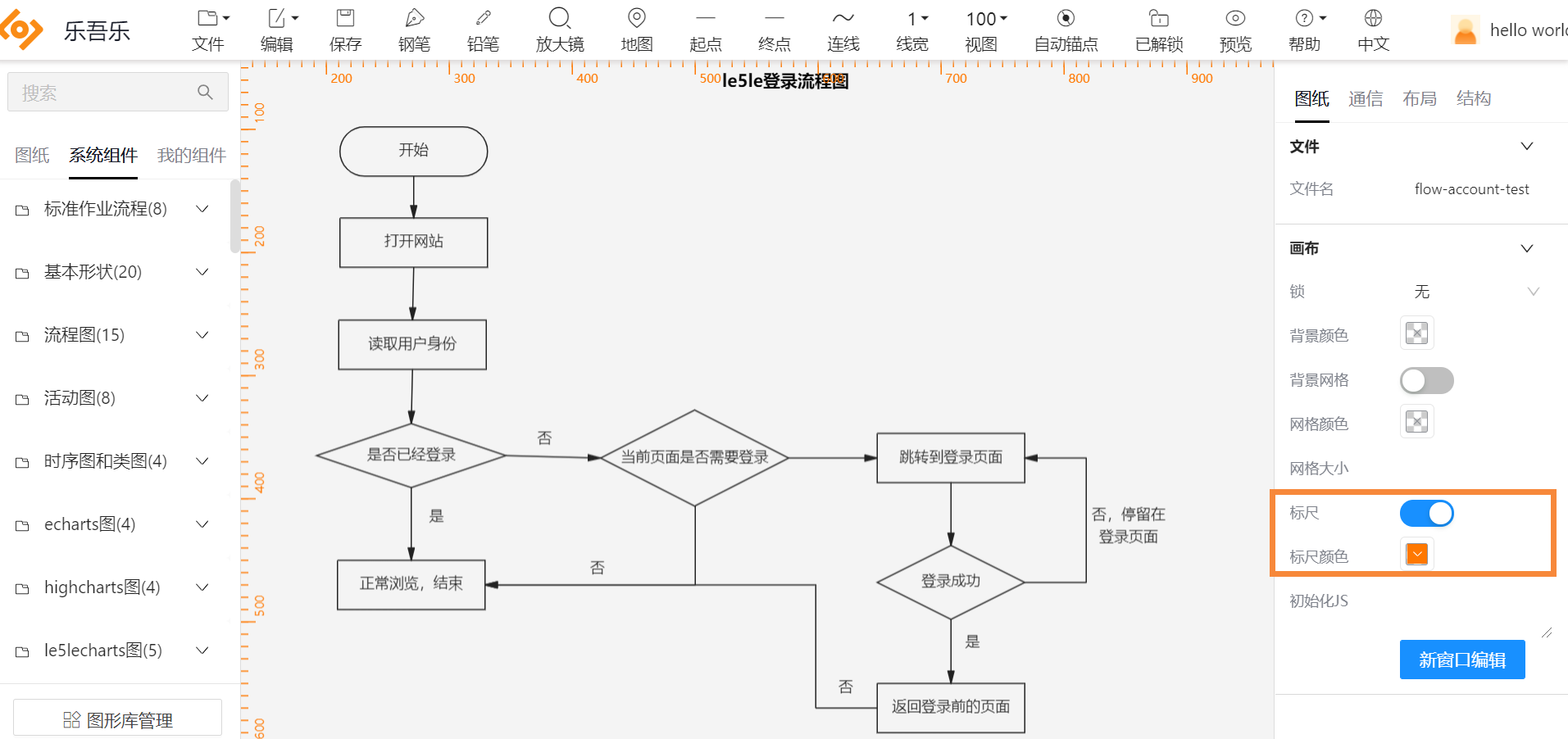

标尺、标尺颜色

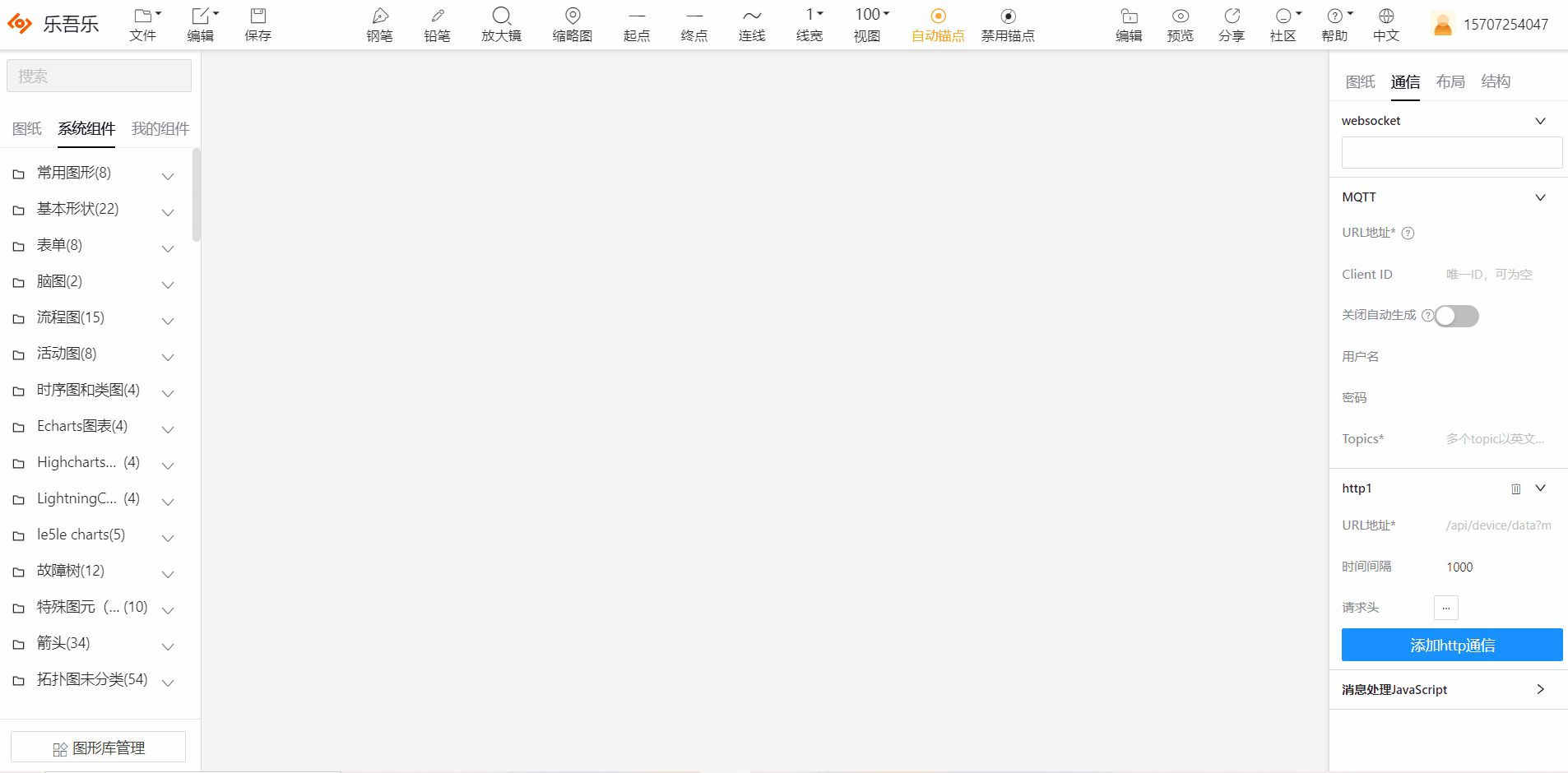

5.2 设置画布通信

支持主流的websocket、MQTT、http协议,能够“0代码”实现消息通信、数据实时修改和触发事件交互。

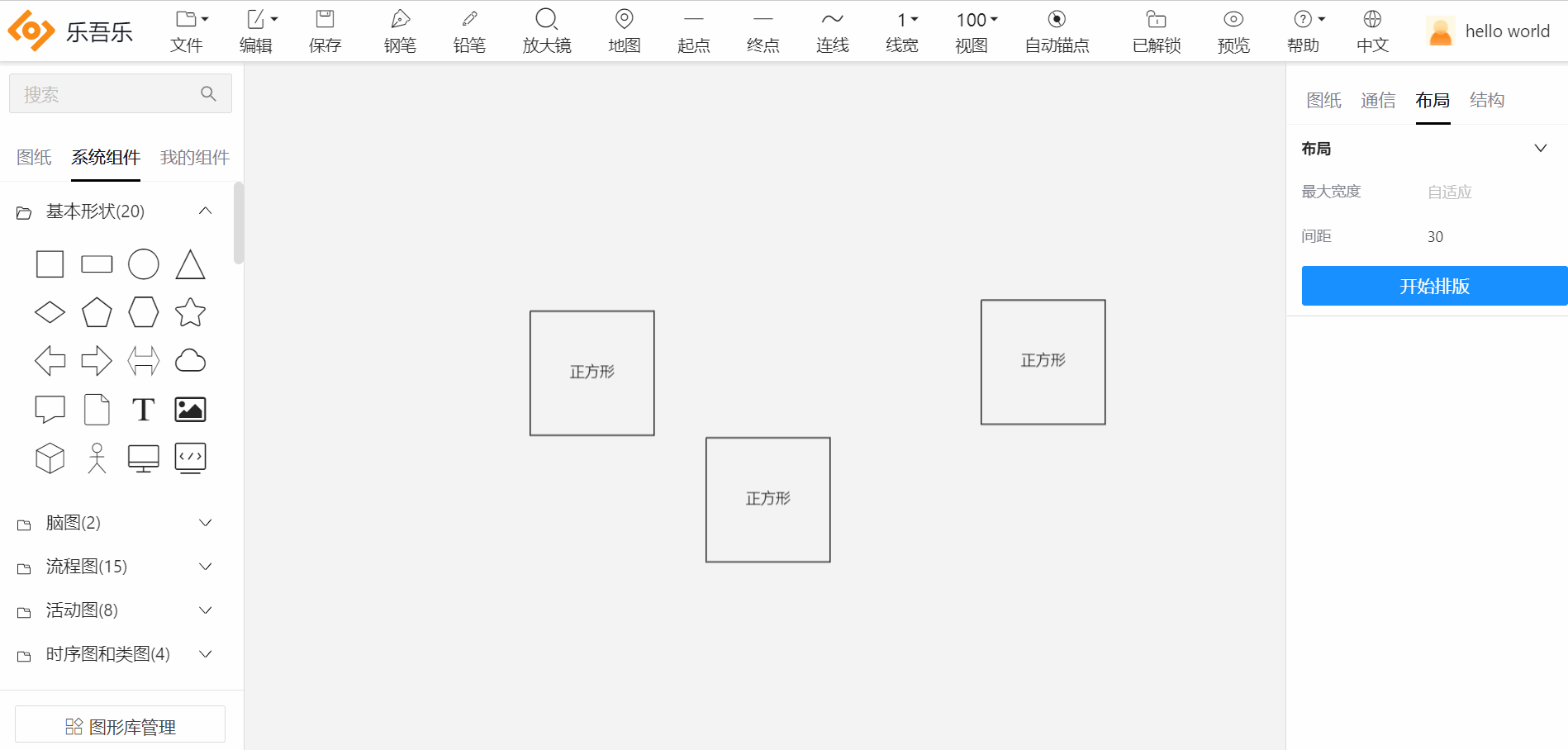

5.3 设置画布布局

画布和组件的排版布局

5.4 查看画布结构

可编辑:可以编辑属性事件
被锁定:可以执行事件和交互
被禁用 :不能选中,完全不出发任何事件,可以当背景底图

5 钢笔

开始:单击左键
暂停:单击右键 或 enter
结束:esc
闭合/取消闭合:enter

6 铅笔

开始:连续拖动左键
暂停:释放左键
结束:esc
闭合/取消闭合:enter

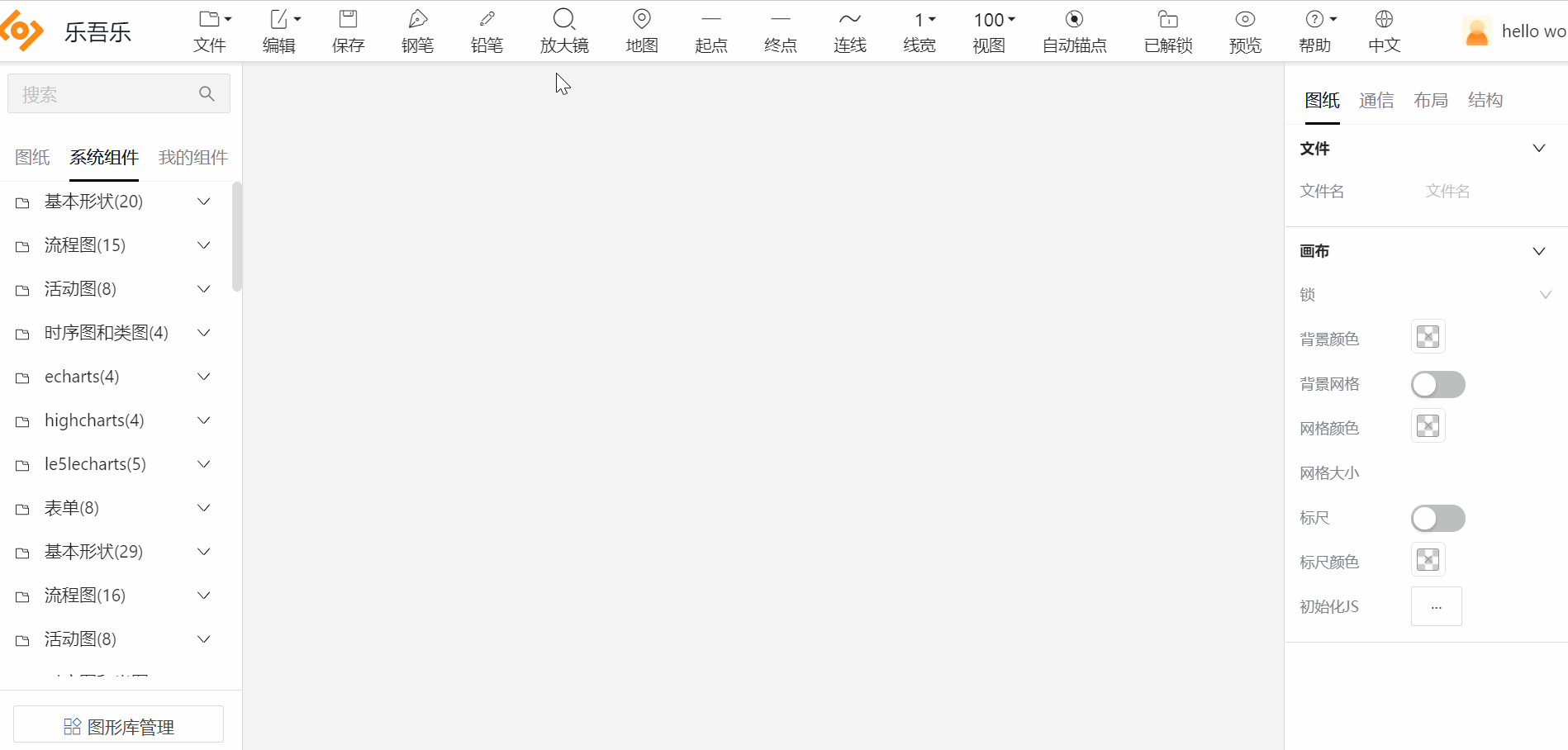

7 放大镜

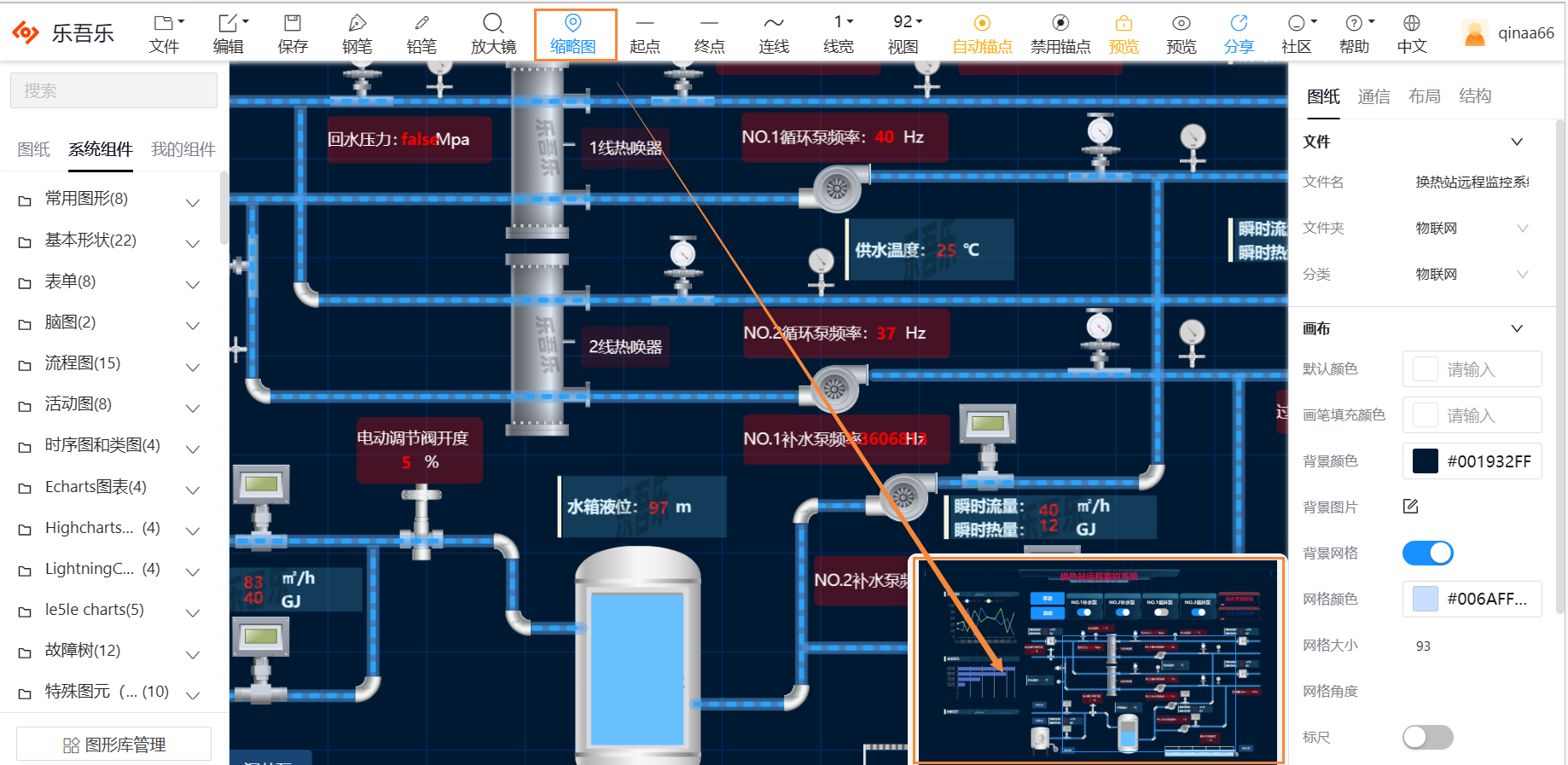

8 缩略图

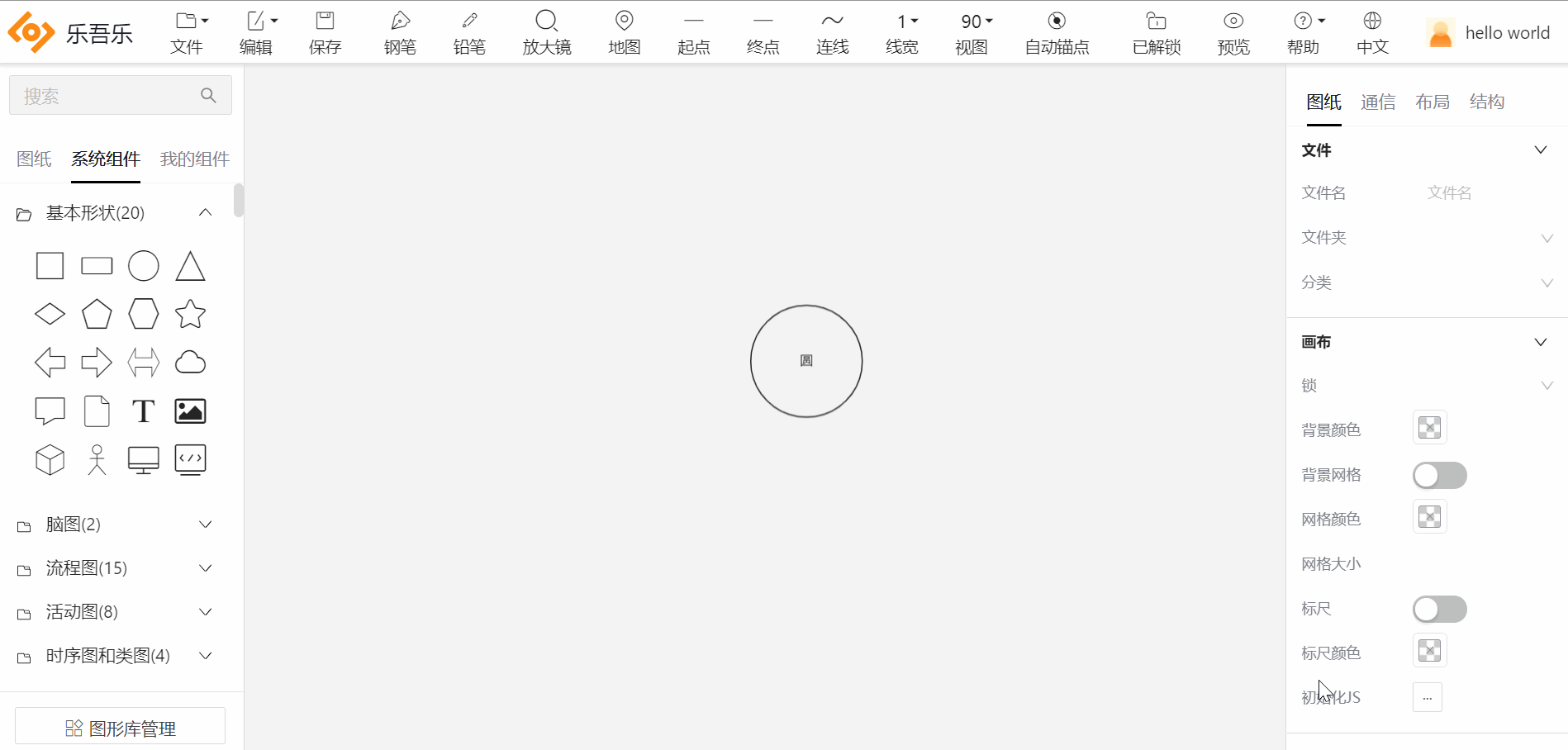

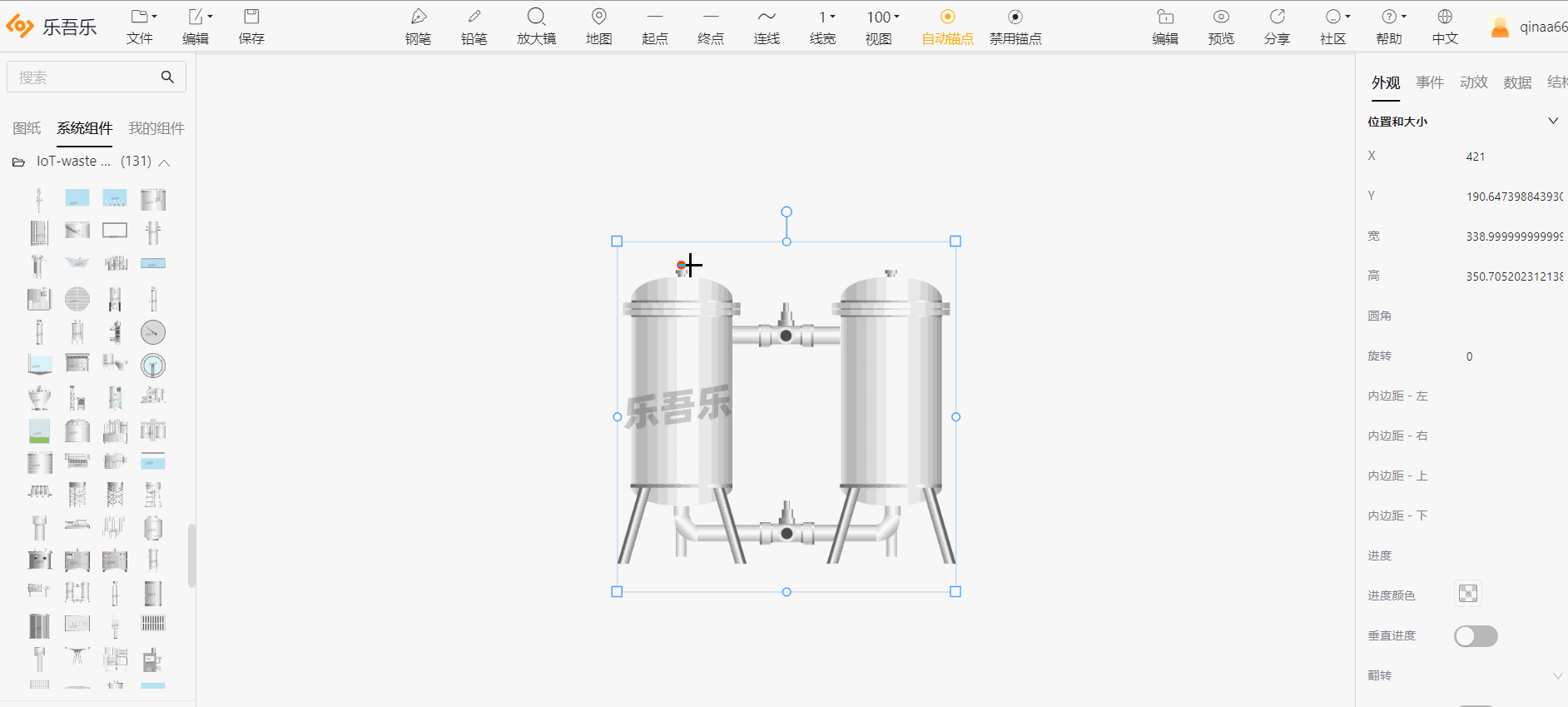

9 拖拽

可拖拽任意节点到画布

也可以单击选定节点,再单击画布放置节点

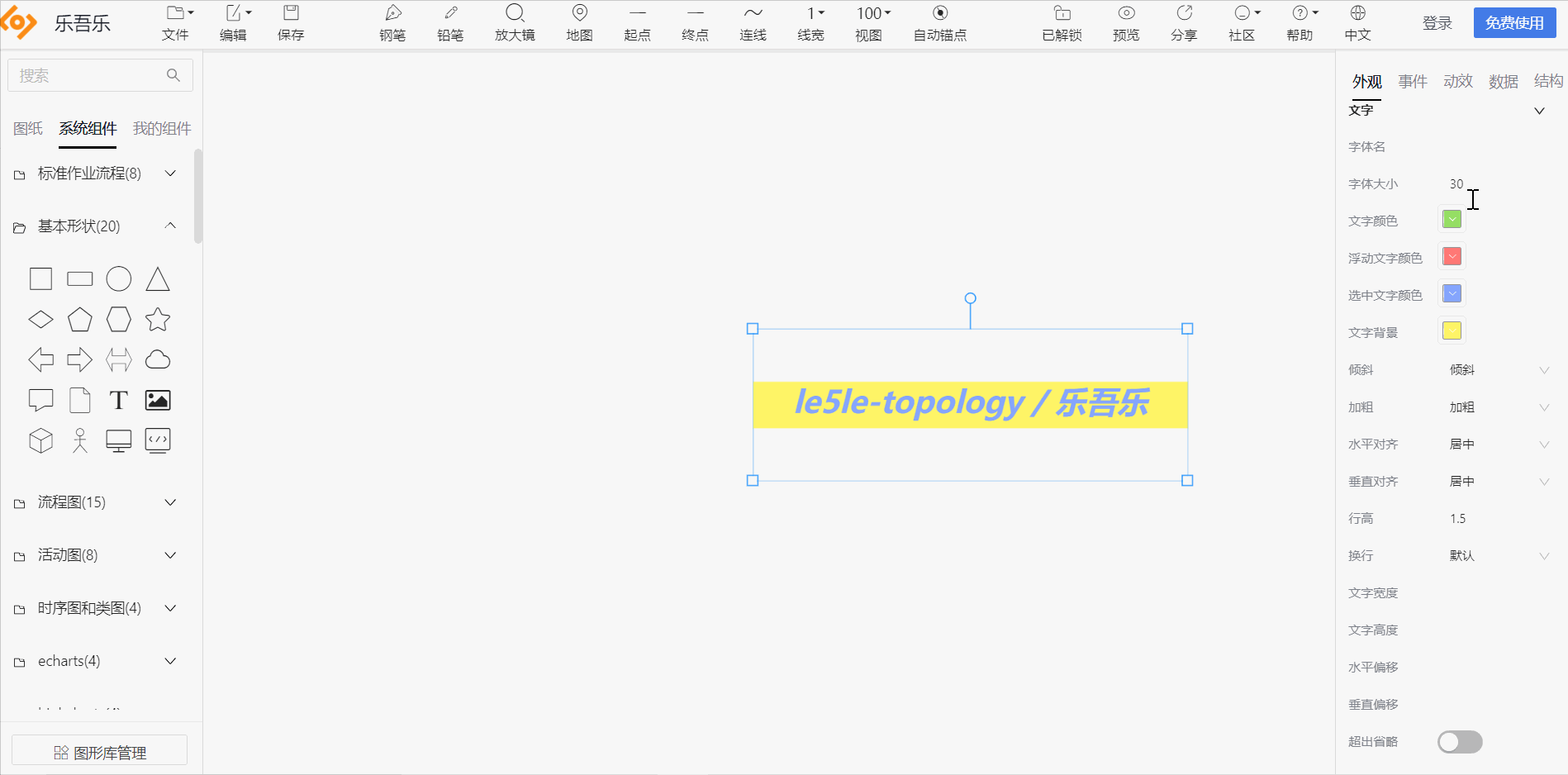

10 外观设置

10.1 节点的外观样式

角度:设置尖角与圆角,值的范围:0~1
旋转:设置图形的旋转角度

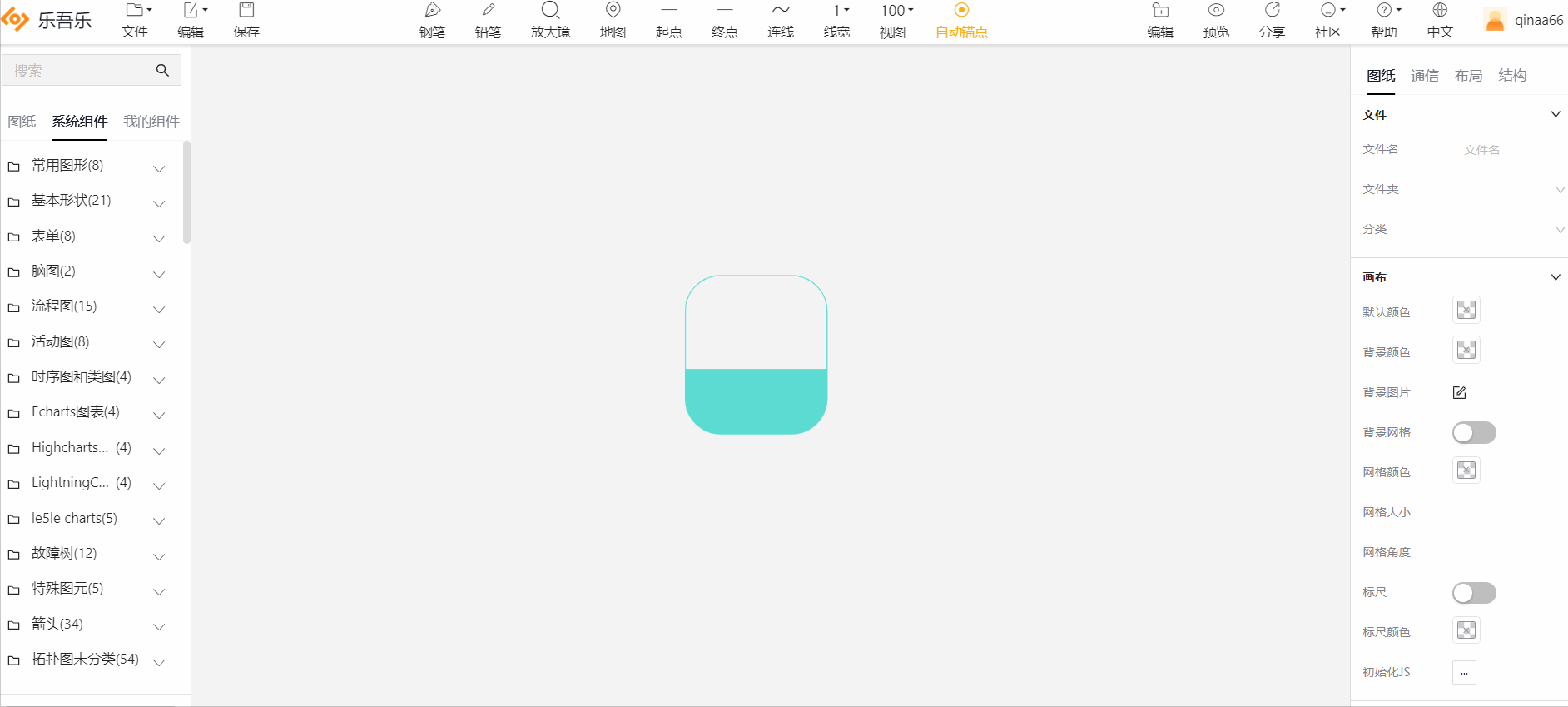

进度:任意封闭图形,都可以当进度条:矩形、圆、svg、封闭连线、或其他任意封闭图形,值的范围:0~1

案例:通常用进度来代表水位高低



视频教程:水位随数据动态变化

10.2 图片外观样式

10.3 字体图标外观样式

11 事件

11.1 添加事件

添加相应事件,即可实现相应的事件行为
事件类型:鼠标移入、鼠标移出、选中、取消选中、鼠标按下、鼠标弹起、单击、双击
事件行为:打开链接、更改属性、执行动画、暂停动画、停止动画、执行JavaStript、执行Window函数、自定义消息

11.2 条件触发器

条件变化触发实时告警
视频教程:条件告警

12 动效

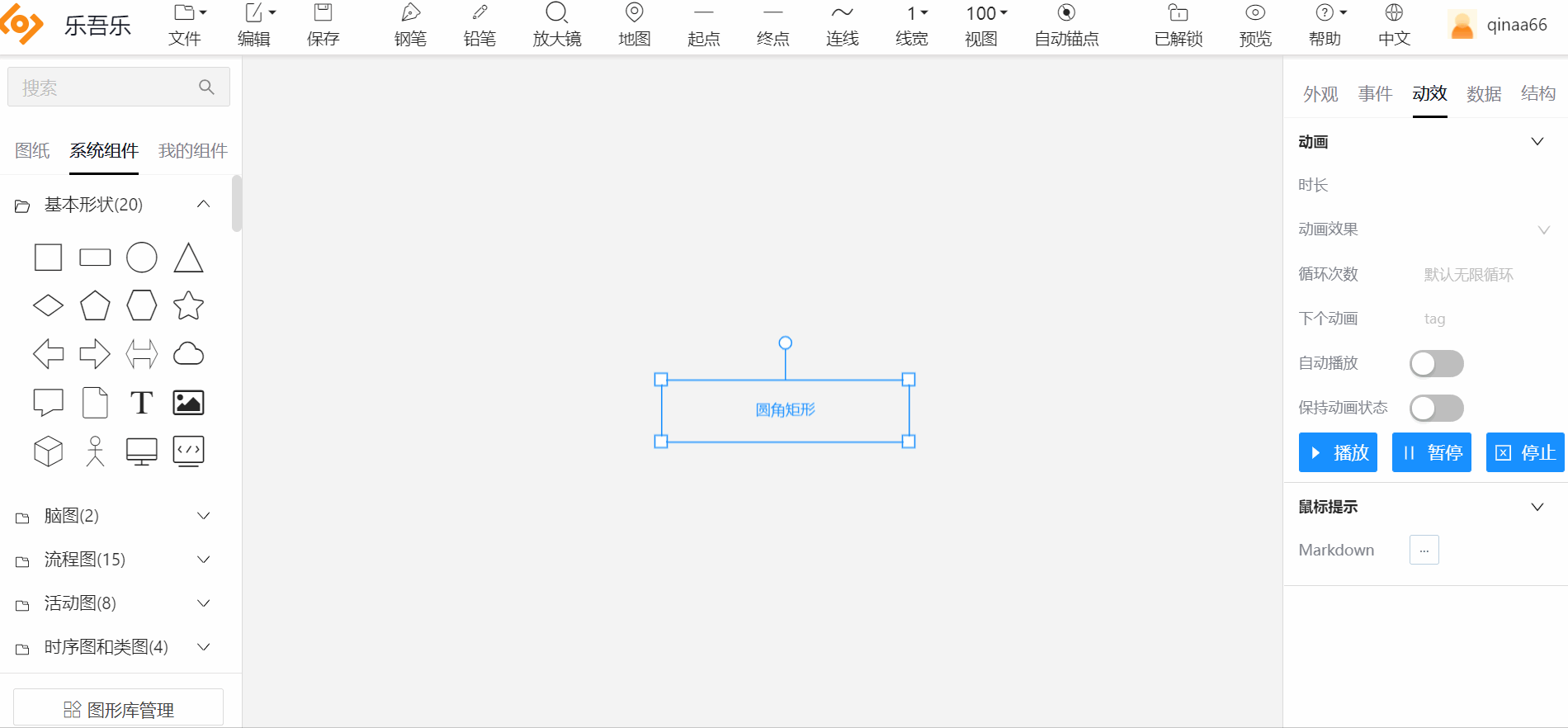

12.1 节点动画

给节点添加动画、鼠标提示,设置动画时长、动画效果、循环次数、下个动画tag、是否自动播放、是否保持动画状态

12.1.1 内置动画

无、上下跳动、左右跳动、心跳、成功、警告、错误、炫耀、自定义

12.1.2 自定义动画

通过新增动画帧,逐帧自定义动画
示例:进度条,通常用来展示水位变化
视频教程:自定义动画

12.2 连线动画

给连线添加动画、鼠标提示,设置动画效果、动画颜色、动画速度、正反流动方向、循环次数、下个动画tag、是否自动播放、是否保持动画状态
动画效果:水流、水珠流动、圆点

案例:连线动画常常用于展示管道水流/能源等流动方向

案例地址:https://t.le5le.com/?id=63071758288d77e4cee19a6f
视频教程:用连线绘制管道效果

12.3 鼠标提示

参考Markdown语法编写鼠标提示

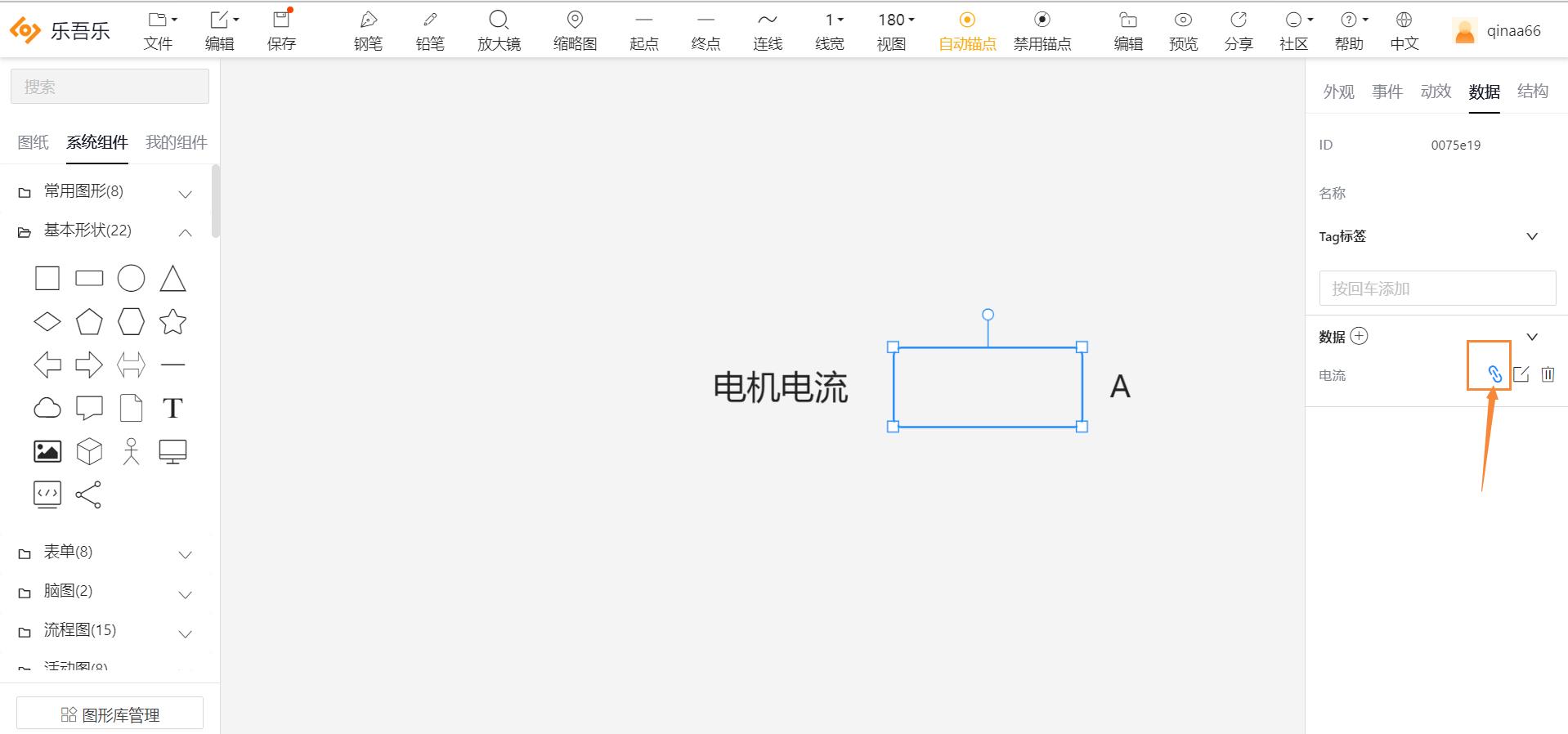

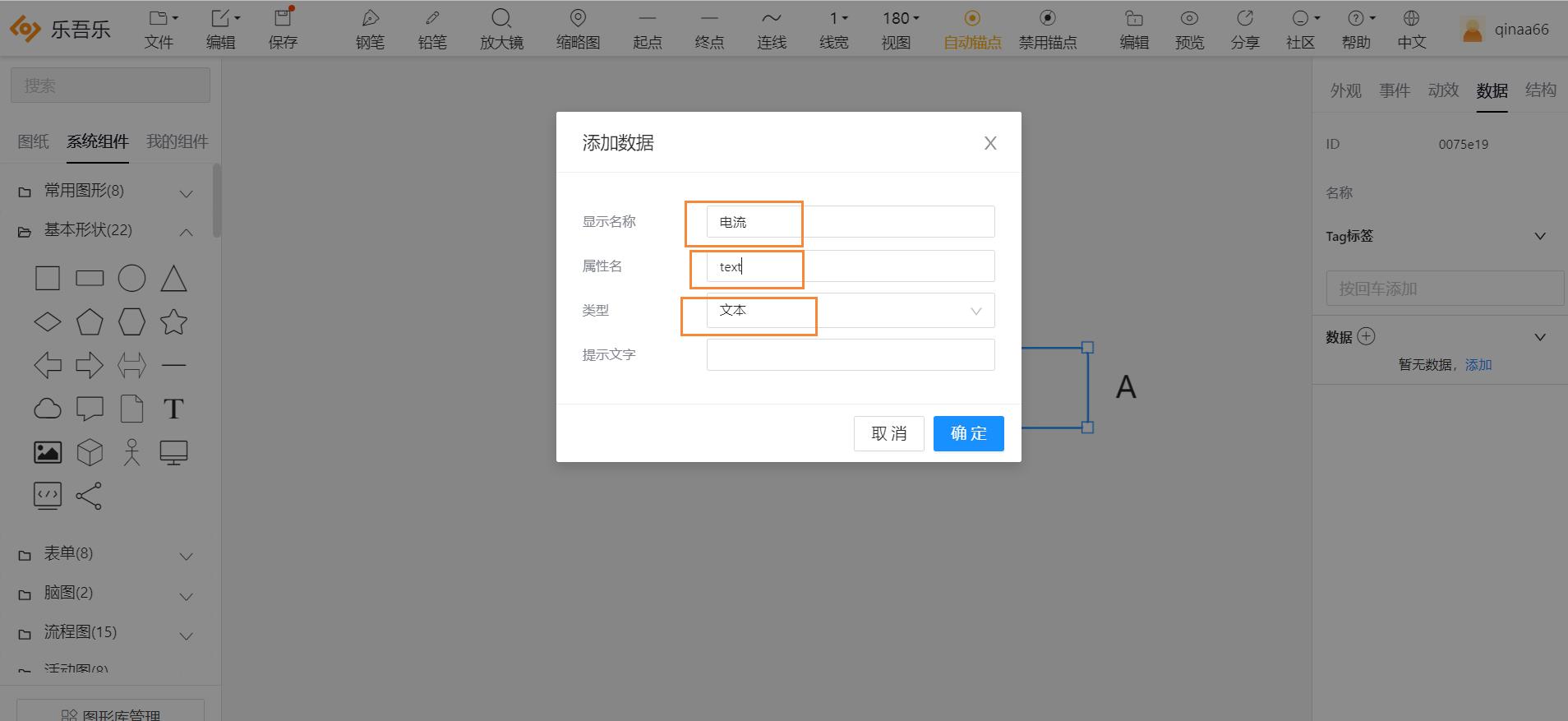

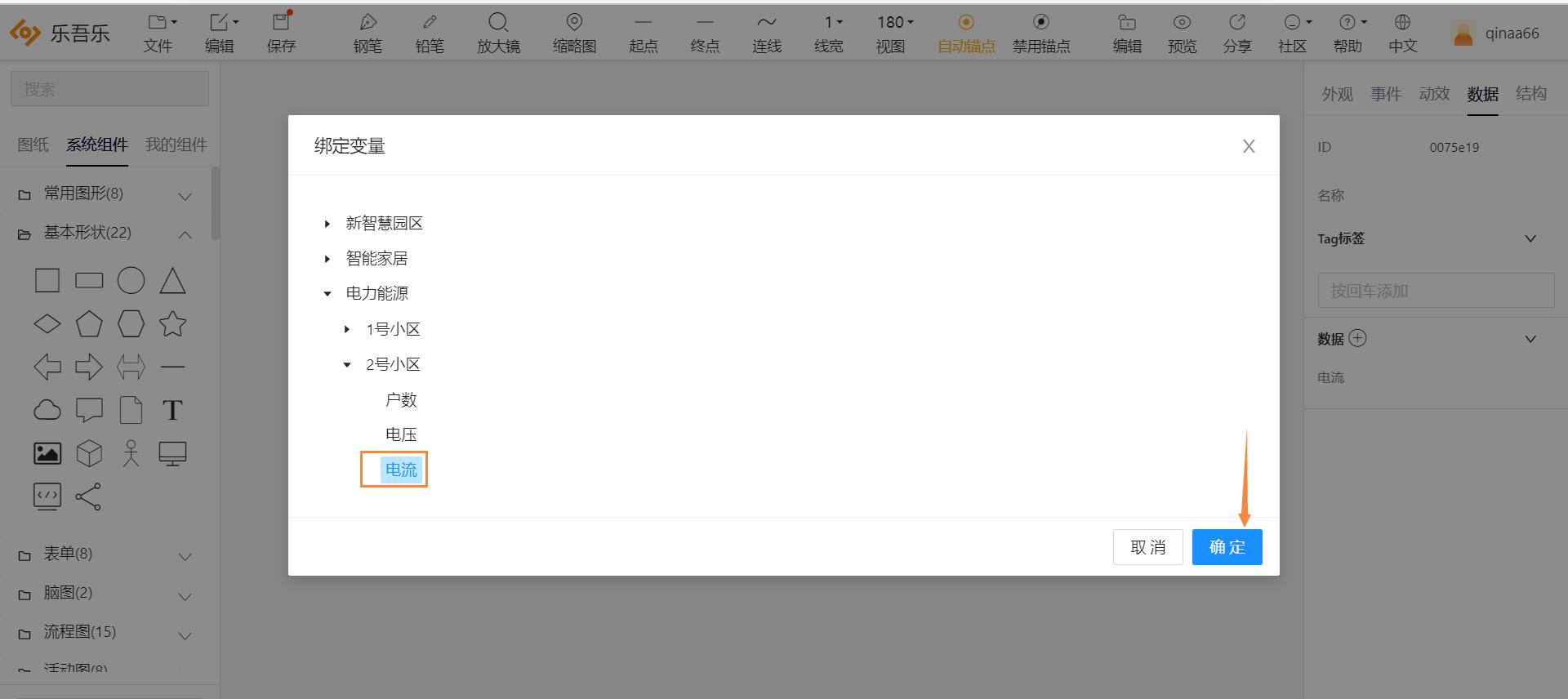

13 数据

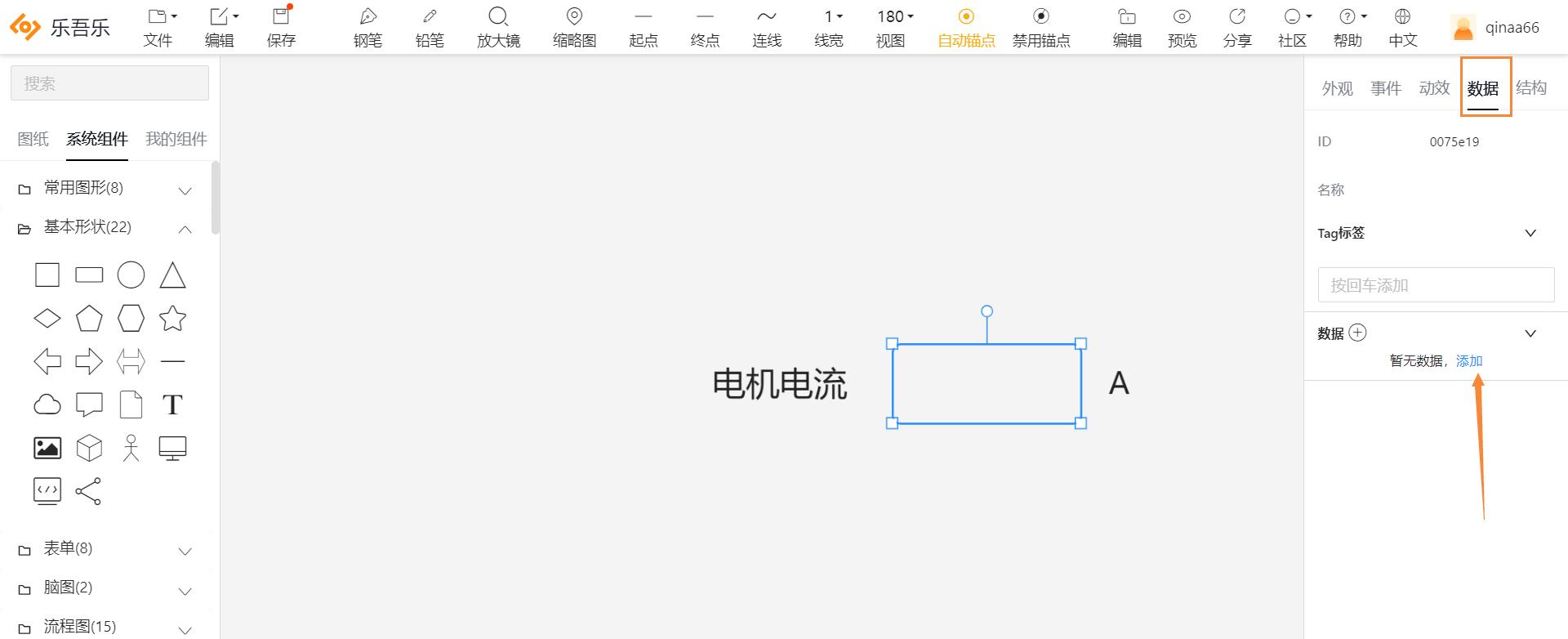

绑定变量,快速实现实时数据动态展示
演示视频:报表随数据动态展示

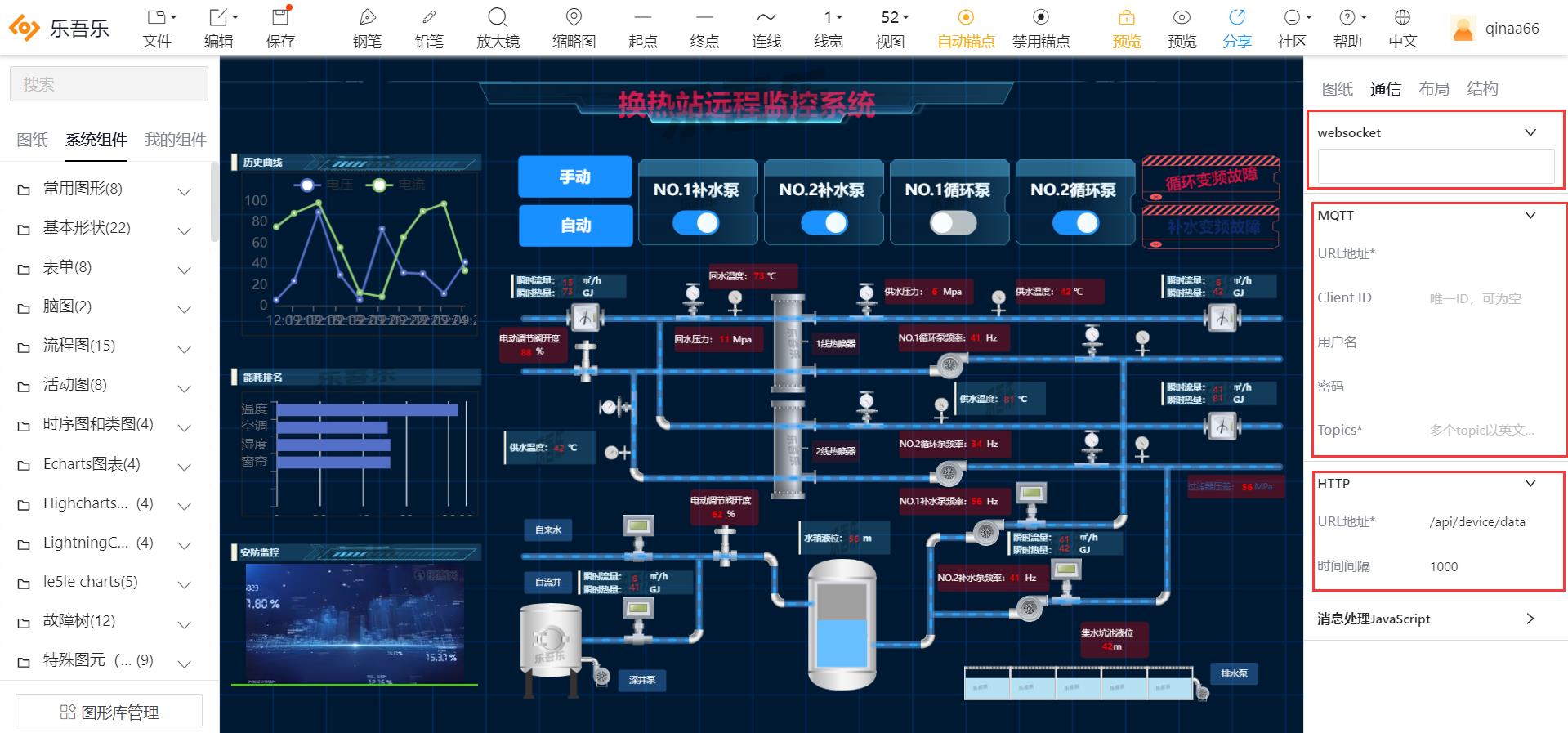

14 消息通信

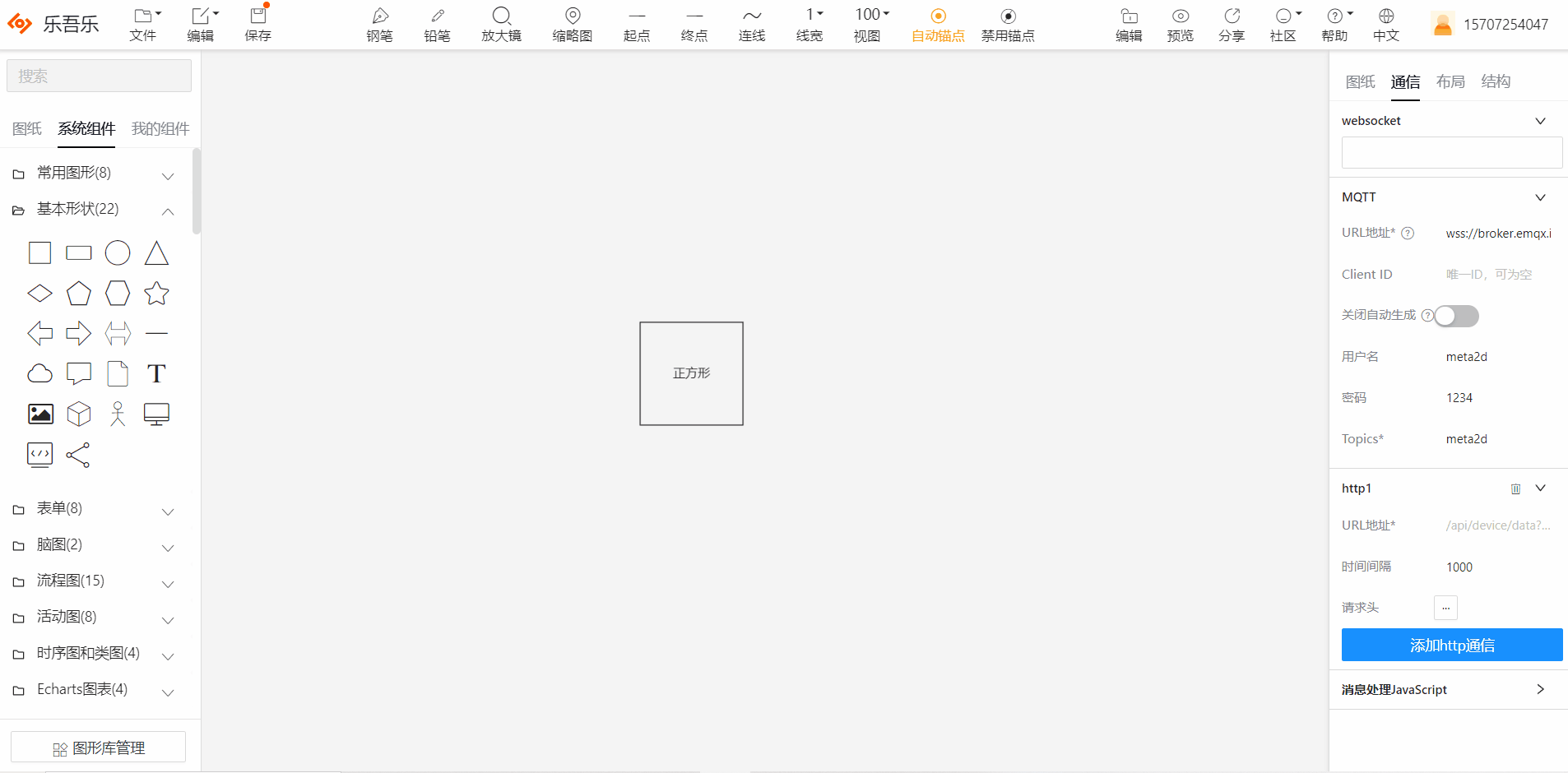

14.1 mqtt通信

14.1.1 配置emqx mqtt服务器

如果没有自己的mqtt服务,这里推荐使用国产开源 emqx mqtt 服务器

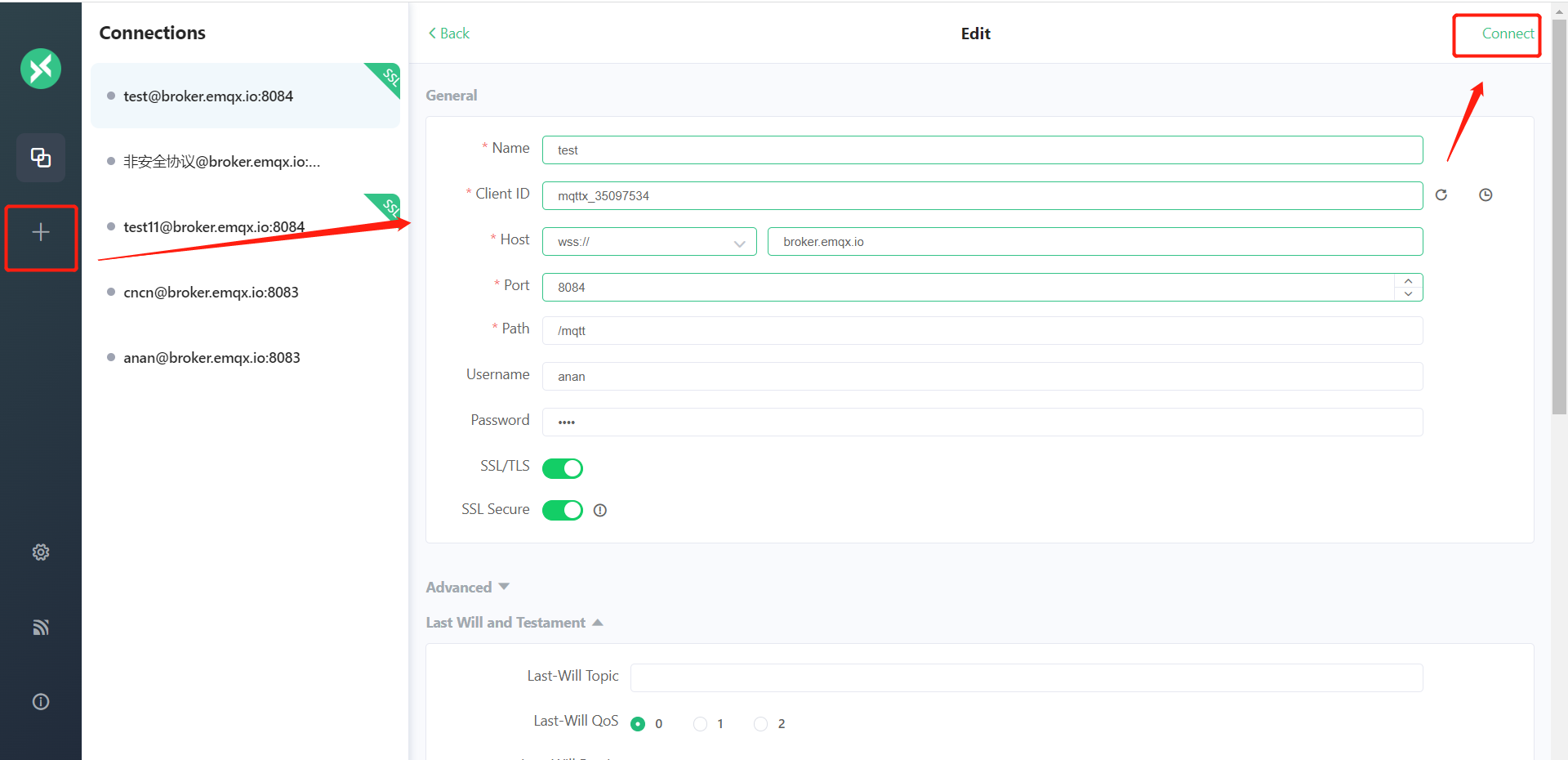

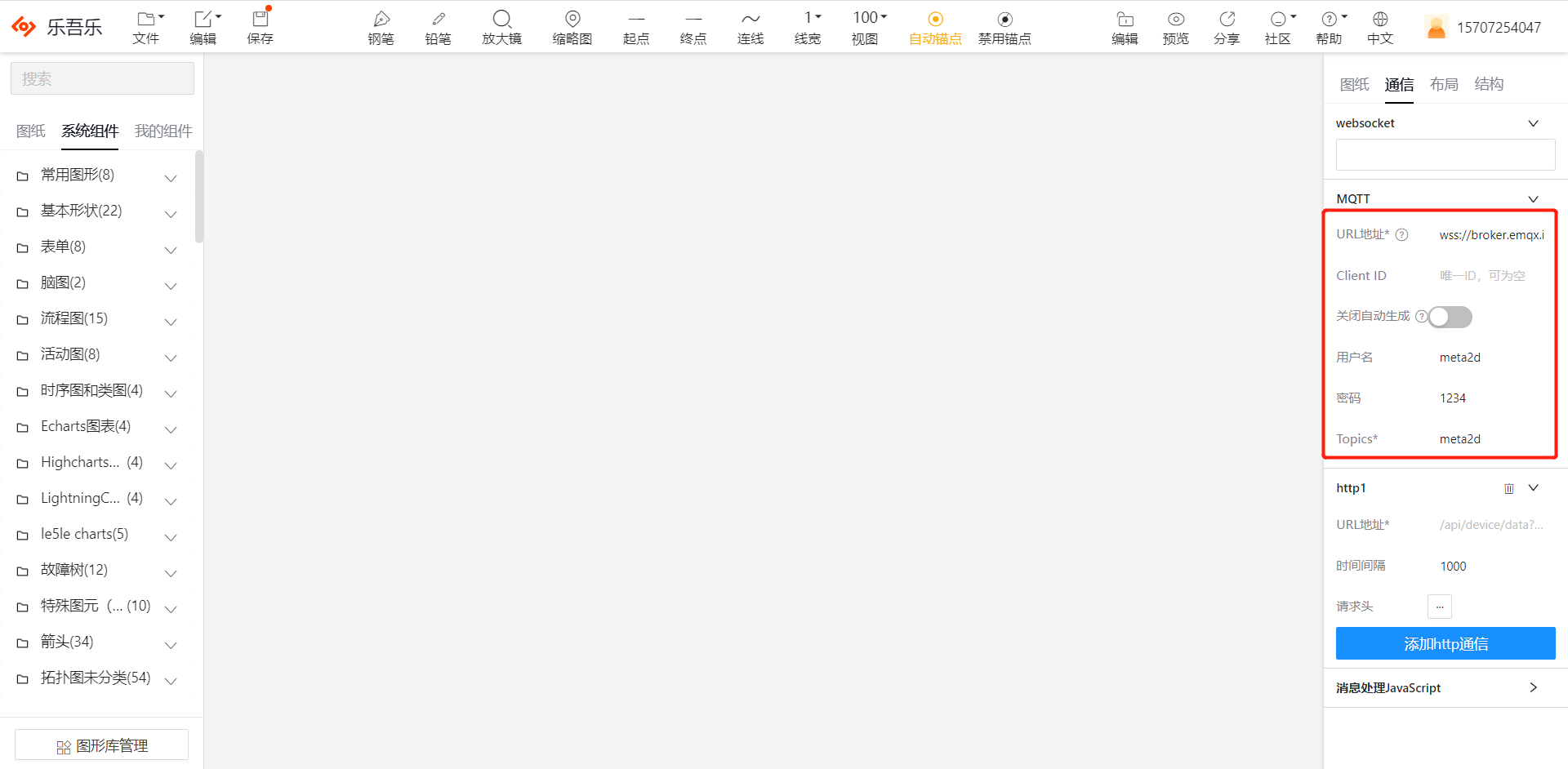

14.1.2 建立mqtt通信

地址可填写:wss://broker.emqx.io:8084/mqtt

14.1.3 发送mqtt消息


14.2 websocket通信

通信-配置websocket地址,如果没有自己的ws服务,可以使用我们本地搭建 node 测试服务器

先 npm install,再运行:node index.js

14.3 http轮询

图元绑定变量,通信-http配置我们提供的默认地址(/api/device/data?mock=1),建立通信。
参考视频1:双向数据通信
参考视频2:实时数据显示

15 图形库

15.1 图纸

新建文件夹、新建图纸、删除文件夹、删除图纸

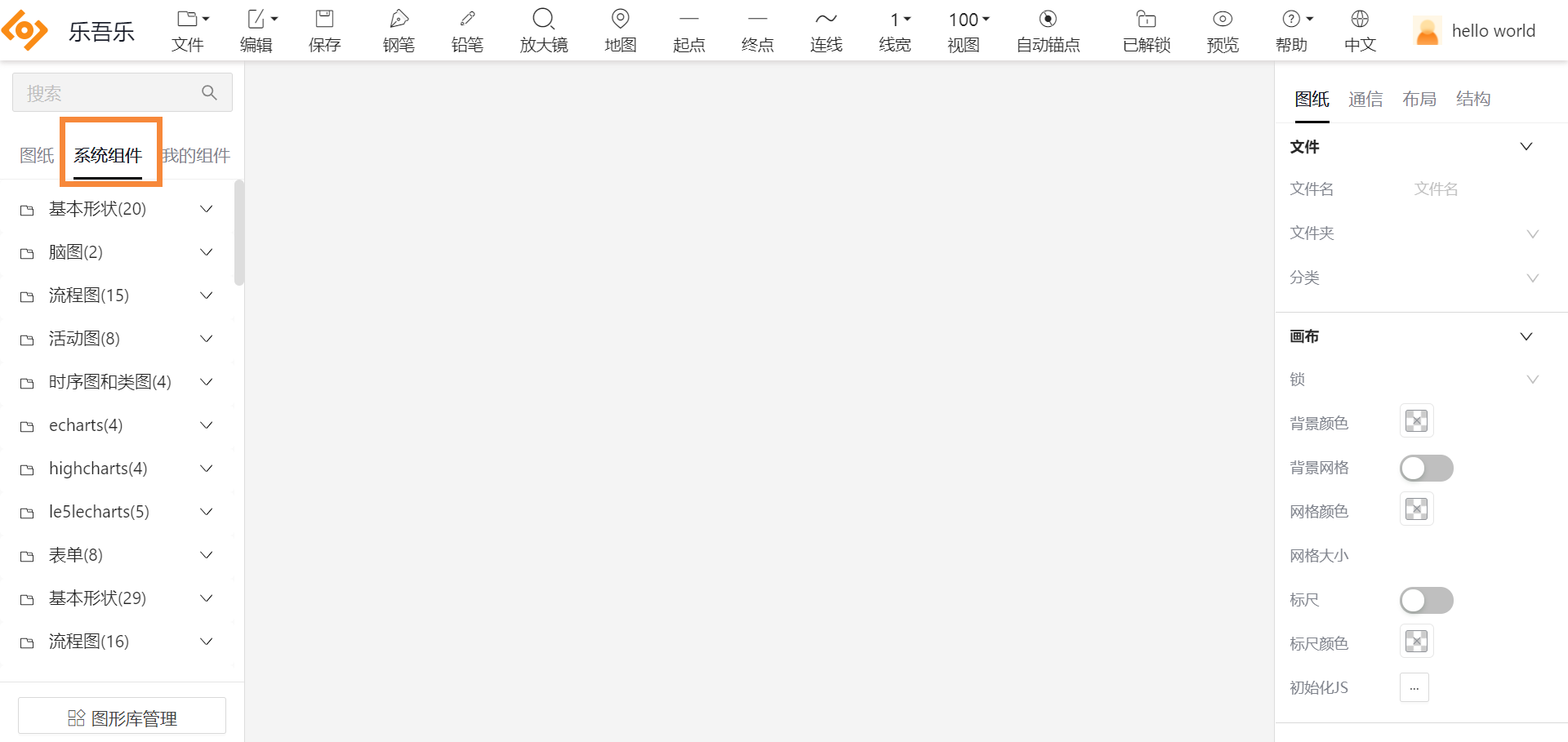

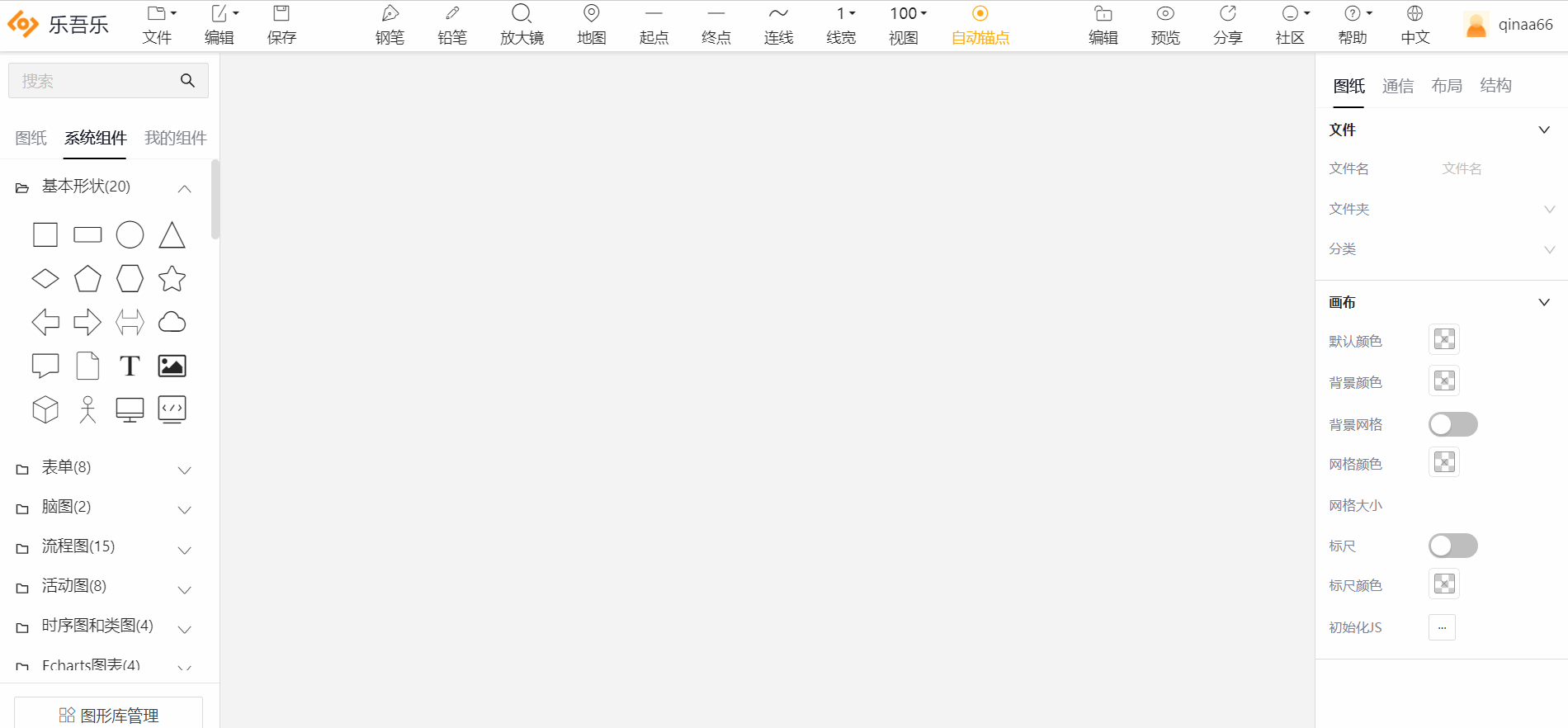

15.2 系统组件

乐吾乐图形库一共分为三大类:基础图形库、电力图形库、物联网图形库,总共约3700个图元,能满足大部分行业的基本需求。 格式有三种:原生代码(JS)、阿里字体(iconfont)、图片(svg、gif),企业版已经写好固定的逻辑,支持良好。
点击查看系统组件:http://2d.le5le.com/

15.2.1 基础图形库

序号类别格式数量
1基本形状js22
2表单js8
3脑图js2
4流程图js15
5活动图js8
6时序图和类图js4
7Echarts图表js4
8Highcharts图表js4
9Le5le chartsjs5
10故障树js12
合计84

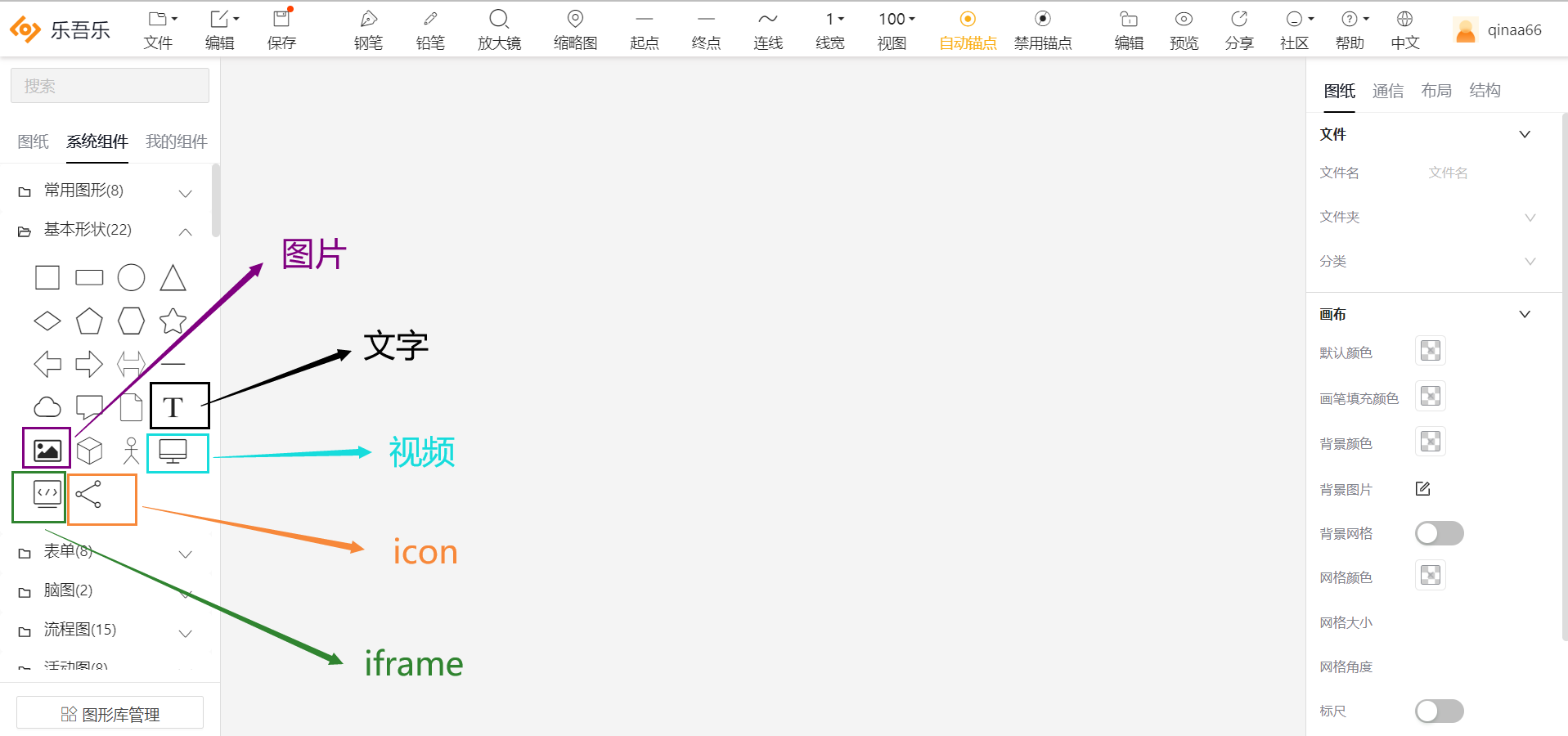

其中基本形状包括:文字、图片、视频、iframe、icon

15.2.1.1 视频video

video标签支持MP4、WebM、Ogg 三种格式

15.2.1.2 网页iframe


搜索:输入关键词可以搜索相应的系统组件
取消搜索:删除关键词,回车

图形库管理:不常用的图形可以取消勾选,提升加载速度

15.2.2 电力图形库

序号类别格式数量
1逻辑门电路js27
2电阻js23
3电容js16
4电感js39
5开关、转换器js46
6二极管js13
7信号源js29
8晶体管js72
9仪表js5
10电子显示设备js15
11真空电子管js7
12电子波形js23
13转动与机械设备js15
14电子逻辑计算器js10
15电子传输/传播js17
16电子未分类js147
17液压符号js245
18电气工程常用字母和符号iconfont578
19国家电网图元规范iconfont344
19SVG国家电网svg272
19SVG电气工程svg603
合计2553

15.2.3 物联网图形库

序号类别格式数量
1js313
2网络设备js81
3电子产品js147
4楼宇js37
5物联网未分类js35
6Iot-MNMS(移动网管域)svg6
7City(城市)svg21
8Iot-pump(泵)svg、gif40
9Iot-HVAC(暖通空调)svg、gif35
10Iot-waste water treatment(废水处理)svg、gif129
11Iot-Boilers(锅炉)svg21
12Iot-process heating(制程加热)svg20
13Weather(天气)svg51
14Iot-Labortory(实验室)svg19
15鞋子专属定制svg9
162.5D Room(2.5D 房间)svg16
17Iot-logistics(物流)svg35
18Iot-water tank(水槽)svg95
19Iot-Food(食品)svg60
20Iot-building(建筑)svg9
21Iot-machining(机器)svg60
22Iot-CONTAINERS(容器)svg14
23Iot-light(灯)svg18
24Iot-PIPES(管道)svg21
25Iot-valve symbols(阀门符号)svg32
26Iot-WIRE(电线电缆)svg13
27Iot-Material Handing(物料运输)svg55
28Iot-Flow Meters(流量计)svg24
29Iot-buttom(按钮)svg40
30Iot-MIXERS(搅拌器)svg21
31Iot-process cooling(制程冷却)svg22
32Iot-SAFETY(安全)svg27
33Iot-Chemical(化学)svg36
34Iot-power(电源)svg58
35Iot-valve(阀门)svg20
36Iot-Plant Facilities(工厂设施)svg36
37Iot-Meter(仪表)svg12
38Iot-Motors(发动机)svg18
39Iot-Computer Keys(电脑按键)svg94
40Iot-Blowers(鼓风机)svg、gif18
41大屏可视化svg19
合计1837

15.2.4 2.5D科技图形库

序号类别格式数量
1特殊图元js10
2光伏系统svg、gif7
3制冷站svg8
4废水处理svg15
5智慧城市svg27
6电信机房svg、gif15
7其他更新中…

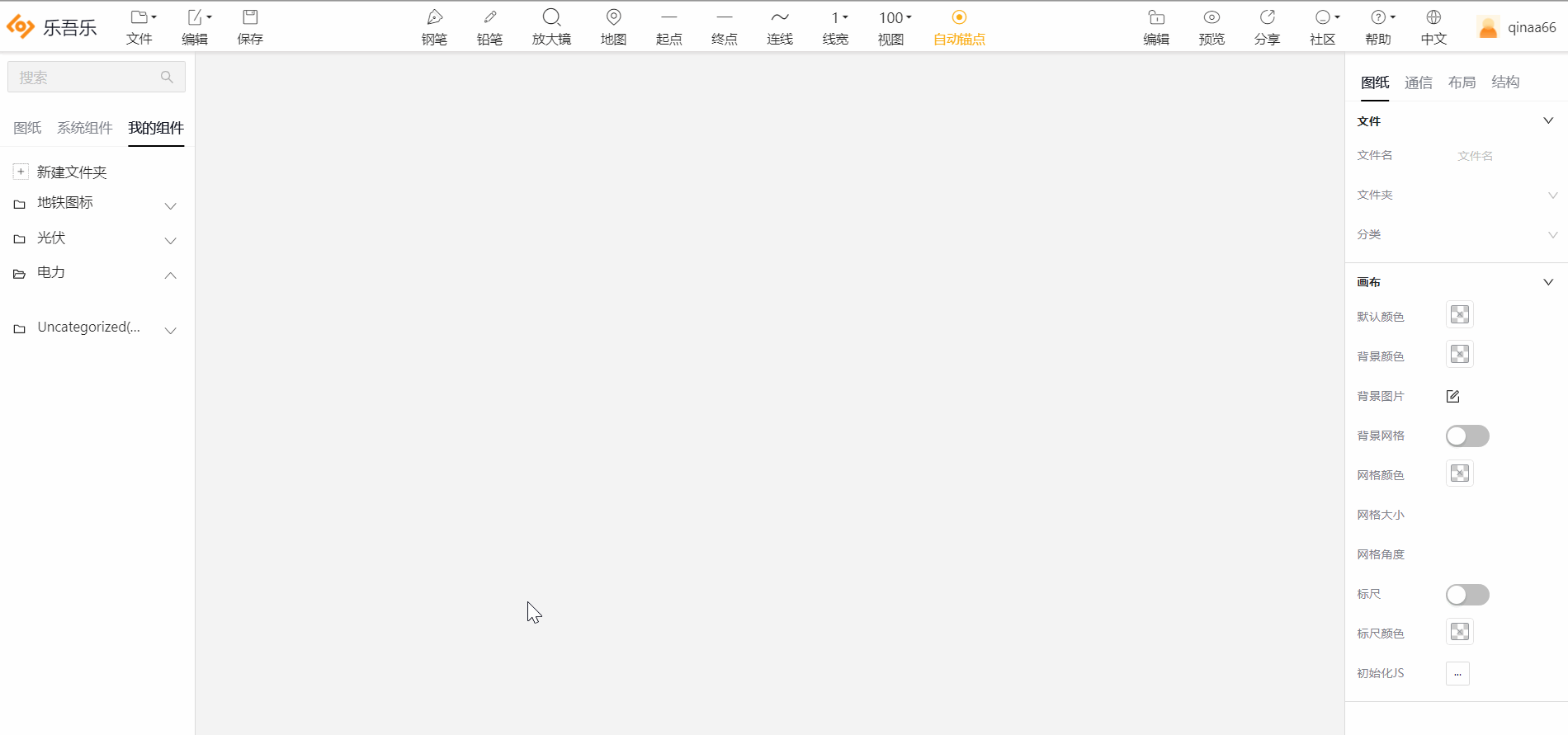

15.3 我的组件

新建文件夹、上传图片、创建组件、删除文件夹、删除我的组件

例如常用的电网图元组合可以组合成一个组件,保存在“我的组件”里面,方便下次直接拖拽使用,同时也可以将绘制好的组件下载JSON分享给同事使用

15.4 自定义图形库

乐吾乐2D可视化平台支持自定义图形库,
参考文档:炫酷组件,自己定义
演示视频:自定义图形库

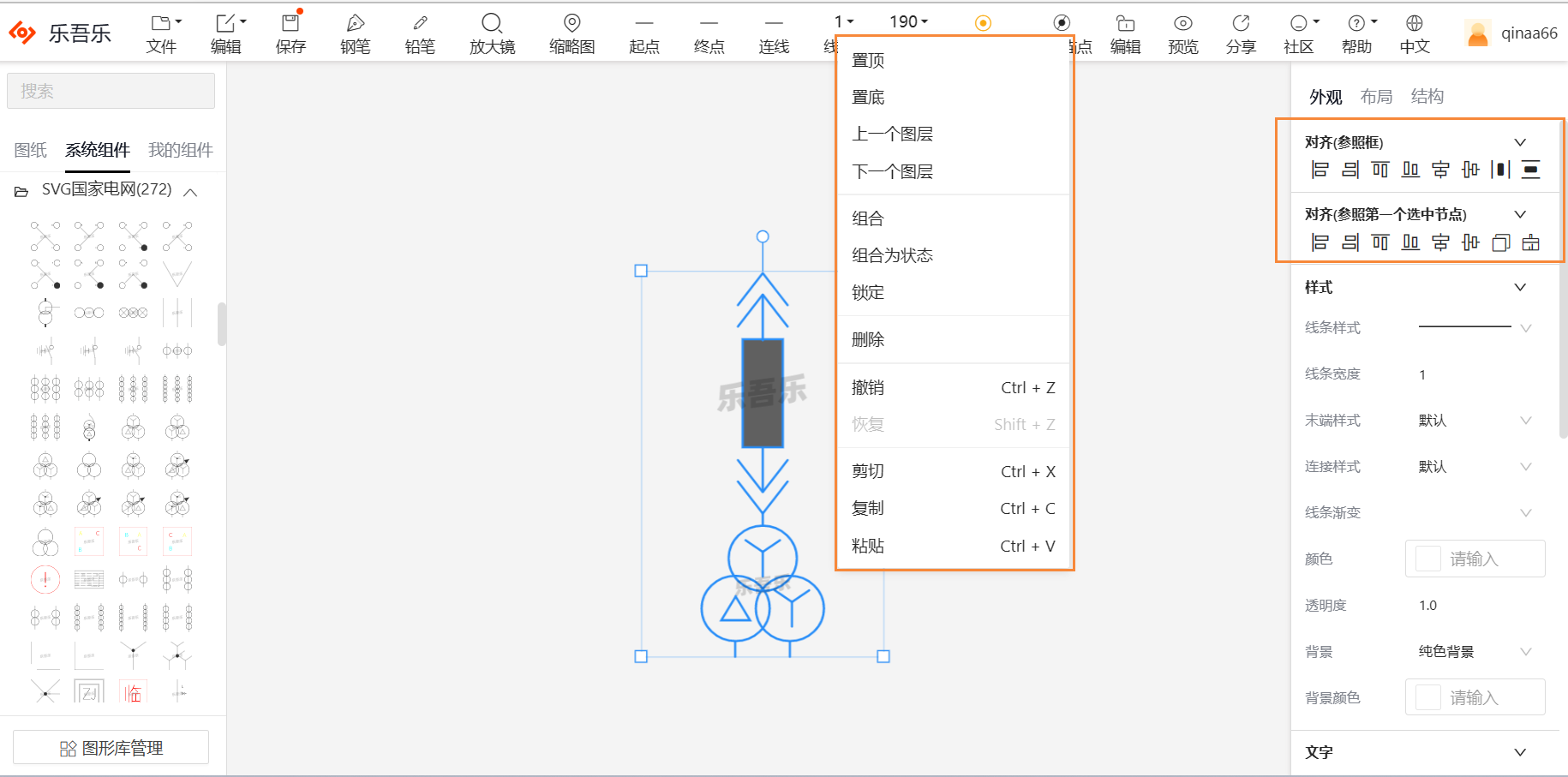

16 右键

鼠标右键或平板三指触摸显示右键菜单

16.1 右键功能

置顶、置底、上一个图层、下一个图层、组合、组合为状态、锁定、删除、撤销、恢复、剪切、复制、粘贴

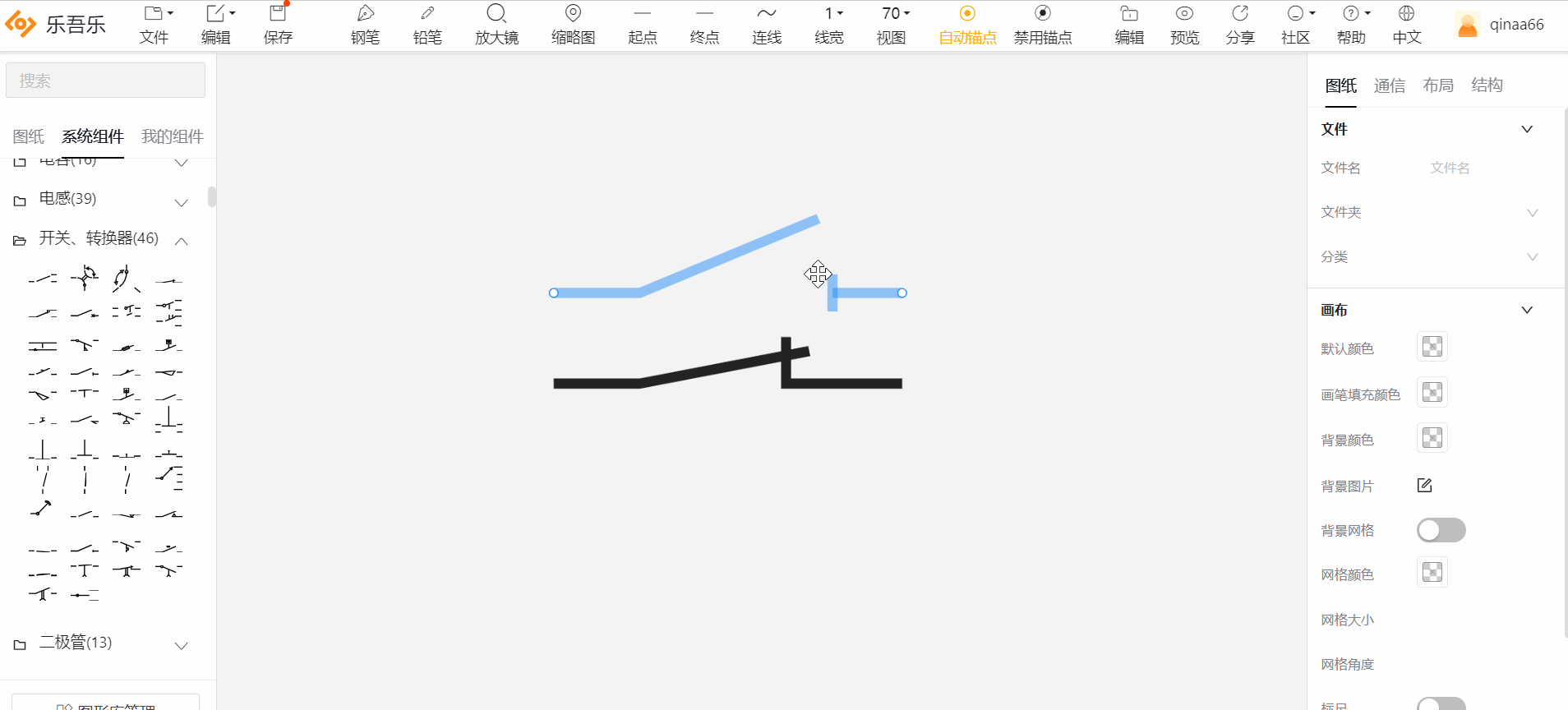

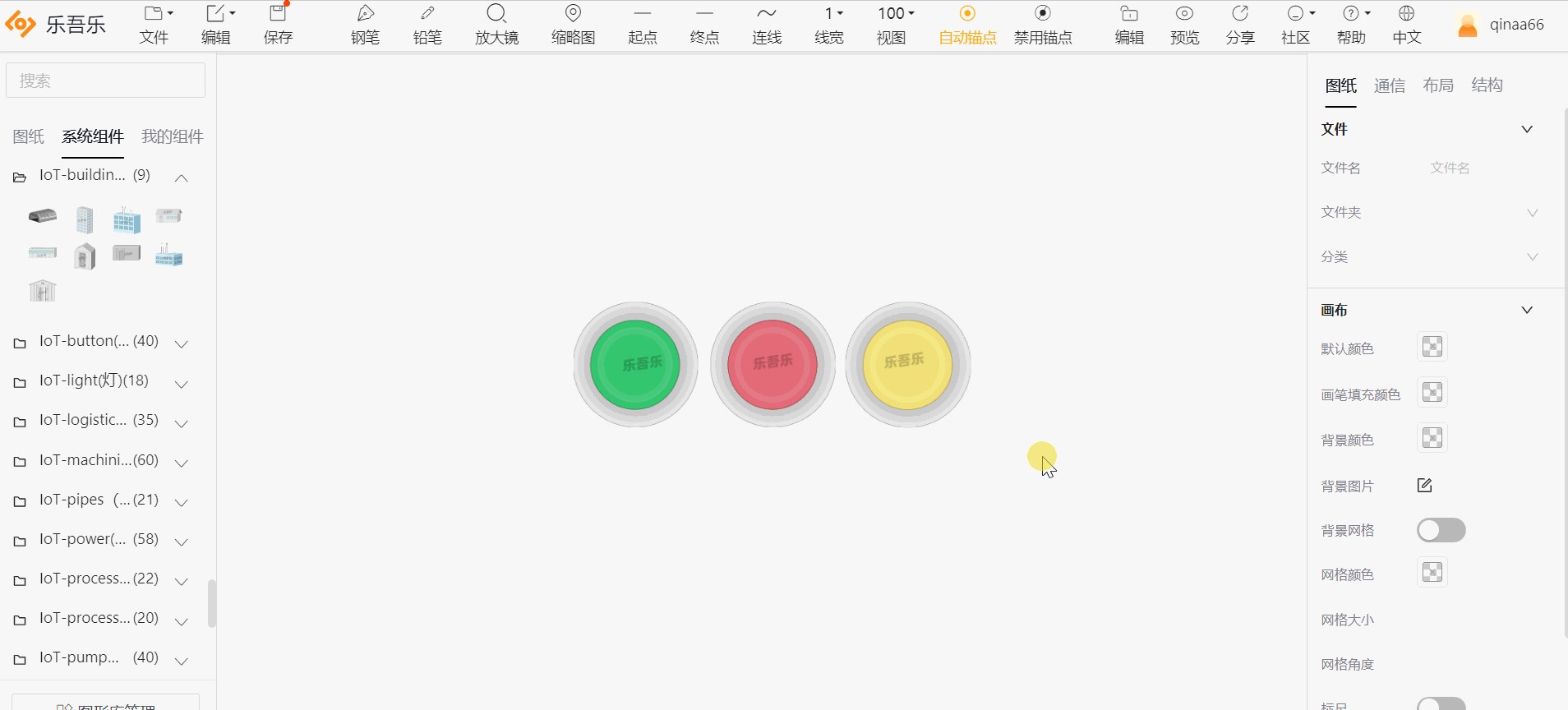

16.2 组合为状态

常用于展示开关的断开与闭合、风机的转动与停止、警示灯的状态切换等
视频教程:开关阀门多状态控制

开始设计:https://2d.le5le.com/
解决方案:https://2ds.le5le.com/search
