【乐吾乐2D可视化组态编辑器】图形库清单

1.图形库说明

乐吾乐图形库根据行业和风格分为基础图形库、电力图形库、物联网图形库、2.5D科技图形库。支持三种格式：原生代码（JS）、阿里字体（iconfont）、图片（svg/gif），企业版已经写好固定的逻辑，支持良好。同时乐吾乐图形库支持自定义拓展。

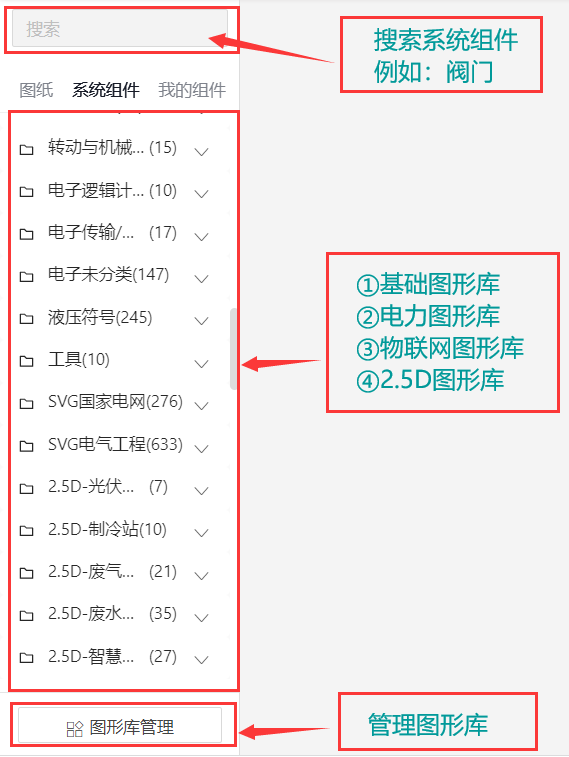

2.图形库查询

https://2d.le5le.com

3.图形库价格

序号	产品或服务	数量	单位	价格（元）	说明
1	乐吾乐2D 基础图形库	1	套	0	免费赠送
2	乐吾乐2D 电力图形库	1	套	9900	永久授权（授权不能转卖和二次独立销售）
3	乐吾乐2D 物联网图形库	1	套	9900	永久授权（授权不能转卖和二次独立销售）
4	乐吾乐2D 2.5D科技图形库	1	套	9900	永久授权（授权不能转卖和二次独立销售）

4.图形库清单

4.1 基础图形库

序号	类别	格式	数量
1	基本形状	js	22
2	表单	js	8
3	脑图	js	2
4	流程图	js	15
5	活动图	js	8
6	时序图和类图	js	4
7	Echarts图表	js	4
8	Highcharts图表	js	4
9	Le5le charts	js	5
10	故障树	js	12
合计			84

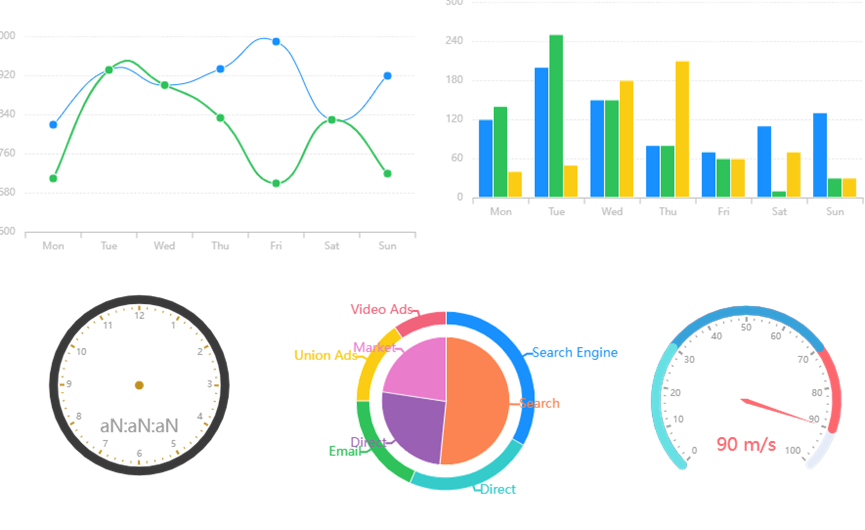

4.2 基础图形库应用场景

4.3 电力图形库

序号	类别	格式	数量
1	逻辑门电路	js	27
2	电阻	js	23
3	电容	js	16
4	电感	js	39
5	开关、转换器	js	46
6	二极管	js	13
7	信号源	js	29
8	晶体管	js	72
9	仪表	js	5
10	电子显示设备	js	15
11	真空电子管	js	7
12	电子波形	js	23
13	转动与机械设备	js	15
14	电子逻辑计算器	js	10
15	电子传输/传播	js	17
16	电子未分类	js	147
17	液压符号	js	245
18	电气工程常用字母和符号	iconfont	578
19	国家电网图元规范	iconfont	351
20	SVG国家电网	svg	272
21	SVG电气工程	svg	603
合计			2553

4.4 电力图形库应用场景

4.5 物联网图形库

序号	类别	格式	数量
1	云	js	313
2	网络设备	js	81
3	电子产品	js	147
4	楼宇	js	37
5	物联网未分类	js	35
6	Iot-MNMS（移动网管域）	svg	6
7	City（城市）	svg	21
8	Iot-pump（泵）	svg、gif	40
9	Iot-HVAC（暖通空调）	svg、gif	35
10	Iot-waste water treatment（废水处理）	svg、gif	129
11	Iot-Boilers（锅炉）	svg	21
12	Iot-process heating（制程加热）	svg	20
13	Weather（天气）	svg	51
14	Iot-Labortory（实验室）	svg	19
15	太阳能光伏发电	svg	5
16	2.5D Room（2.5D房间）	svg	16
17	Iot-logistics（物流）	svg	35
18	Iot-water tank（水槽）	svg	95
19	Iot-Food（食品）	svg	60
20	Iot-building（建筑）	svg	9
21	Iot-machining（机器）	svg	60
22	Iot-CONTAINERS（容器）	svg	14
23	Iot-light（灯）	svg	18
24	Iot-PIPES（管道）	svg	21
25	Iot-valve symbols（阀门符号）	svg	32
26	Iot-WIRE（电线电缆）	svg	13
27	Iot-Material Handing（物料运输）	svg	55
28	Iot-Flow Meters（流量计）	svg	24
39	Iot-buttom（按钮）	svg	40
30	Iot-MIXERS（搅拌器）	svg	21
31	Iot-process cooling（制程冷却）	svg	22
32	Iot-SAFETY（安全）	svg	27
33	Iot-Chemical（化学）	svg	36
34	Iot-power（电源）	svg	58
35	Iot-valve（阀门）	svg	20
36	Iot-Plant Facilities（工厂设施）	svg	36
37	Iot-Meter（仪表）	svg	12
38	Iot-Motors（发动机）	svg	18
39	Iot-Computer Keys（电脑按键）	svg	94
40	Iot-Blowers（鼓风机）	svg、gif	18
41	大屏可视化	svg	19
42	太阳能光伏发电	svg	5
合计			1838

4.6 物联网图形库应用场景

4.7 2.5D科技图形库

序号	类别	设备明细	格式	数量
1	光伏系统	电网、汇流箱、逆变器、配电柜、太阳能电池板、箱式变压	svg、gif	7
2	制冷站	放冷板块、控制器（远程控制）、控制器、冷却塔（远程控制）、冷却塔、离心机、水泵（远程控制）、水泵	svg	10
3	废水处理	加药箱、沉淀池1、流量计、排水泵、除铁除锰设备、沉淀池2、清水池、沉淀池3、加药箱2、罗茨风机、分集水器、压滤机、废水池、回流泵、加药泵、污泥收集、温度表、离心污水泵、电磁阀、碳过滤器、耗氧池、压力表、污泥泵、集水池提升泵、重金属捕捉器	svg	35
4	智慧城市	草地、充电桩、风电机、公交车1、公交车2、公交车站、红绿灯、货车1、货车2、货船1、货船2、建筑1、建筑2、建筑3、建筑4、建筑5、建筑6、建筑7、路灯、马路1、马路2、汽车1、汽车2、树1、树2、水、挖掘机	svg	27
5	电信机房	防火墙、服务器（故障）、服务器、机柜（柜门关）、机柜（柜门关）故障、机柜（柜门关）运行、机柜（柜门开）、机柜（柜门开）故障、机柜（柜门开）运行、交换机（故障）、交换机、交换机1、精密空调、报警灯（报警）、路由器、门1、门2、配电柜、墙体1、墙体2、摄像头、水浸、烟感	svg、gif	23
6	废气治理	UV光解净化器、储罐、单向阀、过滤器、换热器、活性炭吸附箱、集气室、排放风机、排放口、配气台、气动阀、收集风机、手动阀、水帘柜、水喷淋、校验罐、循环泵	svg、gif	20
7	采暖系统	板式换热器、采暖系统、储热水箱、电锅炉、空调、水处理仪、水管温度传感器、水感压力传感器、蓄水箱、循环水泵、大型便携式冷水机、低污染锅炉、反应器产物冷却器、冷却器、撬装锅炉、燃烧室锅炉、燃油锅炉	svg、gif	22
8	锅炉房	除氧器、过滤器、冷凝器、燃气蒸汽炉	svg、gif	5
9	智慧港口	堆取料机、矿石堆场、皮带机、卸船机、转接塔	svg	6
10	矿山	布袋除尘器、除铁器、点式除尘器、鄂式破碎机、铰接式自卸车、轮式转载机、皮带机、竖井、竖井仓、圆振动筛、圆锥破碎机、震动放矿机、重型版式给料机	svg	13
11	风力发电	变桨驱动、变桨轴承、测风装置、齿轮箱、导流罩、发电机、风力发电机（全息）、风力发电机、机舱、控制柜、轮毂、偏航电机、塔架、叶片1、叶片2、叶片3、主轴	svg、gif	17
12	水力发电	发电厂房、发电机组、泄洪道、移动式进水闸门启闭机、右厂房坝段、蝶阀、拦污棚、桥式起重机、水力发电机、通航建筑物、水轮机、尾水管、压力管道、闸门、门式起重机	svg	15
13	火力发电	半球式储煤场、变压器、玻璃钢储罐、除尘板、除尘器、粗粉分离器、低NOX燃烧器、低压加热器、多级离心泵、发电机、粉煤式储料罐、钢球磨煤机、高压加热器、给粉机、给煤机、锅炉、锅炉房、化工罐、化工液体真空储存罐、空气预热器、冷凝器、冷却塔、立式棕榈油储存罐、煤场、磨煤机、升压站、省煤器、输煤皮带、水泵、碎煤机室、脱水装置、涡轮、涡轮机、吸收塔、汽轮机厂房、烟囱……	svg	49
14	核力发电	安全阀、安全阀2、饱和蒸汽管、变电站、调度控制室、反应堆厂房、反应炉、给水泵、给水控制阀、核反应堆压力容器、核辅助厂房、控制棒、励磁机、旁通阀、喷淋泵、喷淋阀、喷射器、屏蔽厂房、其他辅助厂房、汽轮机、汽水分离再热器、燃料厂房、稳压器、卸压隔离阀、循环水泵房、蒸汽发电机、蒸汽发生器、蒸汽分离干燥器、蒸汽隔离阀、蒸汽排放阀、主控制室、主冷泵	svg	32
15	汽车制造	焊接机器人、机器人控制柜、车架1、车架2、地面轨道1、地面轨道2、电泳、机械臂1、机械臂2、烤灯1、烤灯2、烤灯3、升降台、整车	svg、gif	20
合计				301

4.8 2.5D科技图形库应用场景

更多案例：乐吾乐 le5le

4.9 控件

非源码价格70/个，可通过官方下载离线部署包/组件包下载，源码版可联系商务购买。

大屏

共 35个

序号	类别	明细	格式	数量
0	基础	进度条（progress）	js	1
1	音视频	FLV视频流（flvPlayerDom）、摄像头（rtspPlayerDom）	js	2
2	时间	倒计时（countdown）、时间轴（timeline，包括水平时间轴、垂直时间轴）、日历（calendar，包括日历（日期）、日历（日期时间））	js	3
3	面板	列表（list）、表格+（tablePlus，包括表格、斑马纹表格、滚动表格）、树（tree）	js	3
4	提醒	业务指标（indicator）、通知（notification）	js	2
5	轮播	水平/垂直轮播（ swiperline）、轮播图/轮播页面（swiperDom）	js	2
6	导航	面包屑（breadcrumb）、下拉菜单（headMenuDom ）、导航菜单（menuDom）、分页（pagination）、步骤条（steps）、选项卡/多选选项卡（tab）	js	6
7	输入	单选框（radio）、多选框（checkbox）、时间/日期/颜色选择器（inputDom）	js	3
8	工控	圆柱水位（waterTank）、球形水位（watermeter）、指示灯（indicatorLight）、圆形按钮（roundSwitch）、船型开关（rockerSwitch）、转换开关（transferSwitch）、闸刀（knifeSwitch）、拨动开关（toggleSwitch）、空气开关（airSwitch）、水柱温度计（thermometer）、扁平温度计（thermometer1）、电池（battery）	js	12
9	图表-乐吾乐charts	3d-饼图（pie3D）	js	1

2d

共 10个

序号	类别	明细	格式	数量
0	特殊图元（企业）	海康威视摄像头（hikVideo）、温度计（thermometer）、温度计1（thermometer1）、水位（waterTank）、水流检查器（watermeter）、指示灯（indicator）、闸刀（knifeSwitch）、拨动开关（toggleSwitch）、空气开关（airSwitch）、天象星盘（compass）	js	10

5.自定义图形库的几种方式

文档中心 - 乐吾乐Le5le

6.图形库或组态图定制服务
