问题描述
在利用Comsol建模时,会遇到以下情况:需要在二维模型中掏空部分材料,或者存在某些腔体,如图1所示,需要利用气体(如空气)填充,但是固体力学的独立物理场或者是多物理场耦合时,所有域都需要定义材料属性,包括杨氏模量、密度和泊松比。总所周知,空气等气体没有该类属性,没有定义完全的区域无法完整建模,如图2所示。如何根据不同的物理场进行独立定义材料属性。

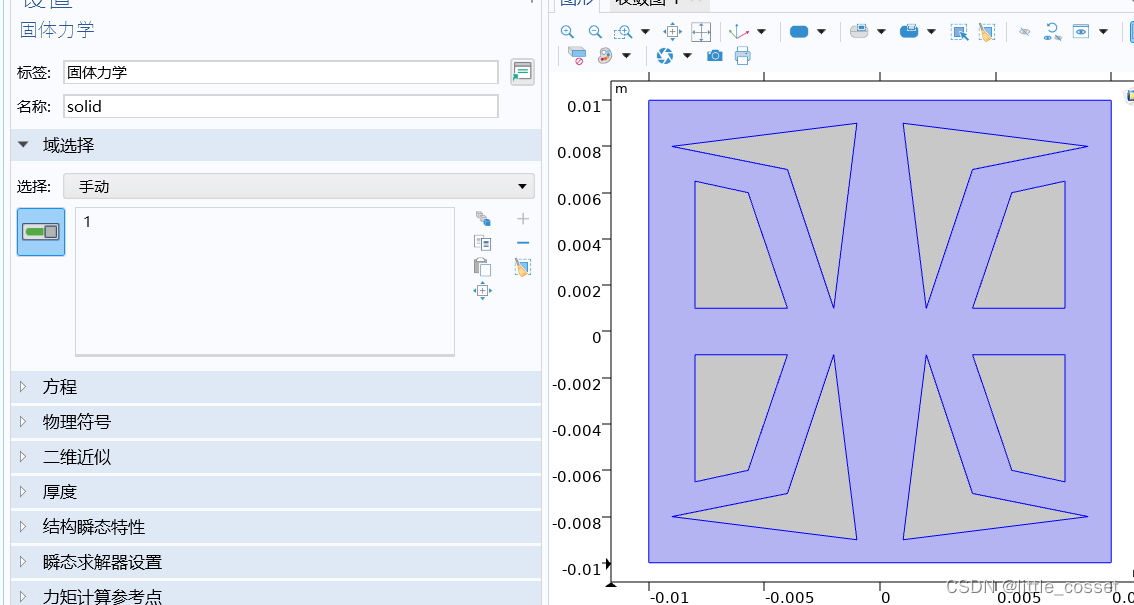

图1 具有空腔的二维几何模型

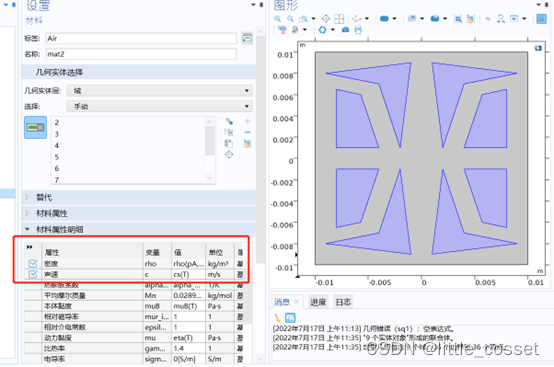

图2 空气无法在固体力学物理场中定义
解决方法
在物理场边界条件和约束定义处,可以选定不同域参与不同的物理场。例如空气填充的空腔不参与固体力学的计算,不设为理想弹性材料即可。如图3所示。除了正方形的四边,其余边界均为自由边界。

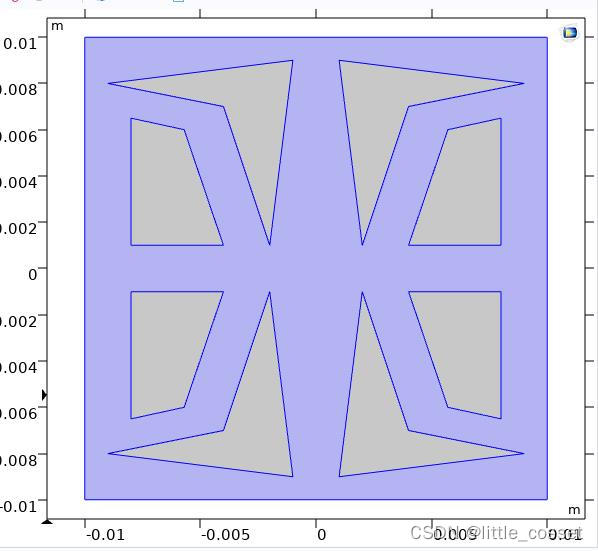

图3 将所有空腔区域划分出固体力学范畴
此时就不需要设置空气材料的杨氏模量和泊松比了,如图4所示。

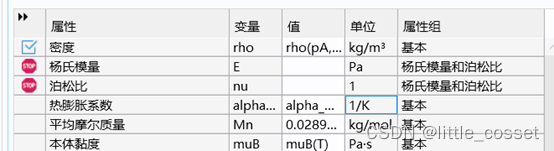

图4 空气材料无需设置力学属性
相当于下面的物理场设置,可以按照不同的区域设置物理场,相应的材料属性的要求也随之改变。问题解决,色散曲线可以画出,如图5所示。

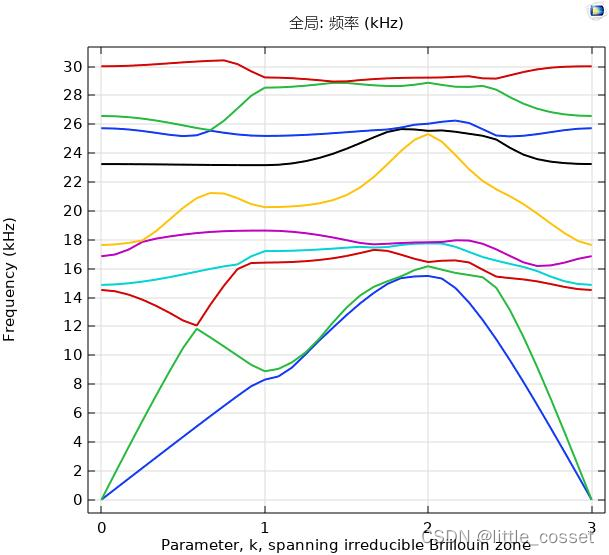

图5 色散曲线
