最近在整理基于脑模板画目标靶区,现直接上操作步骤如下:
1.明确自己的目标靶点,如MNI152空间坐标(-46,45,38)
2.运行FSL,查看目标坐标点在MNI不同层厚下对应的Voxel坐标
a.打开终端
b.启动FSL
c.点FSLeyes 按钮
d.加载标准文件(模板文件)

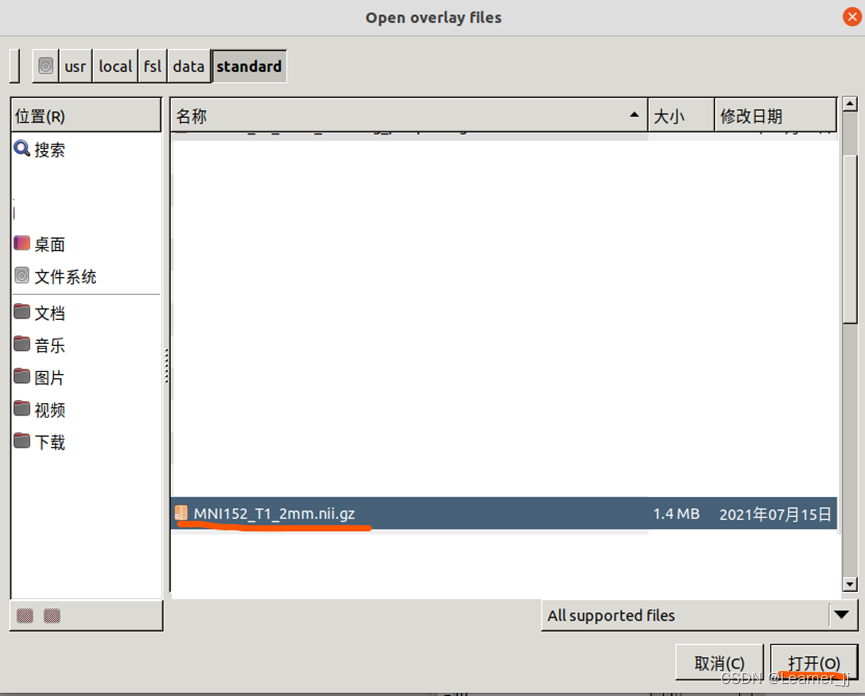

(1)选择MNI-2mm层厚

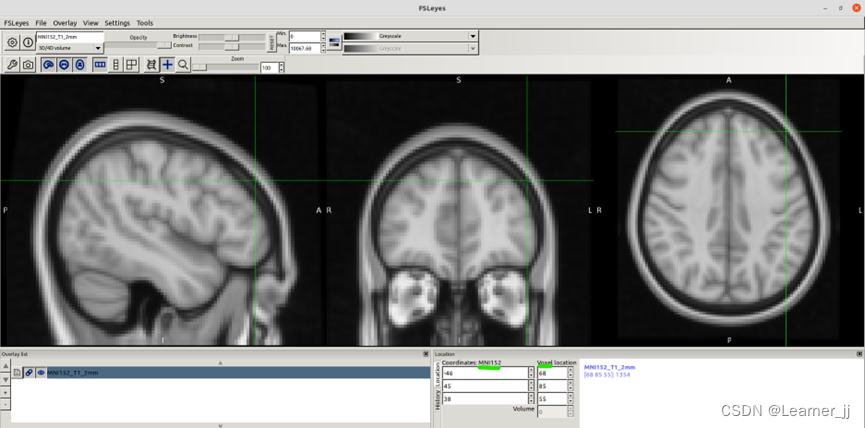

可见MNI-2mm下,(-46,45,38)对应的Voxel为(68,85,55)。
(2)选择MNI-1mm层厚
可见MNI-1mm 下(-46,45,38)对应的Voxel为(136,171,110)。

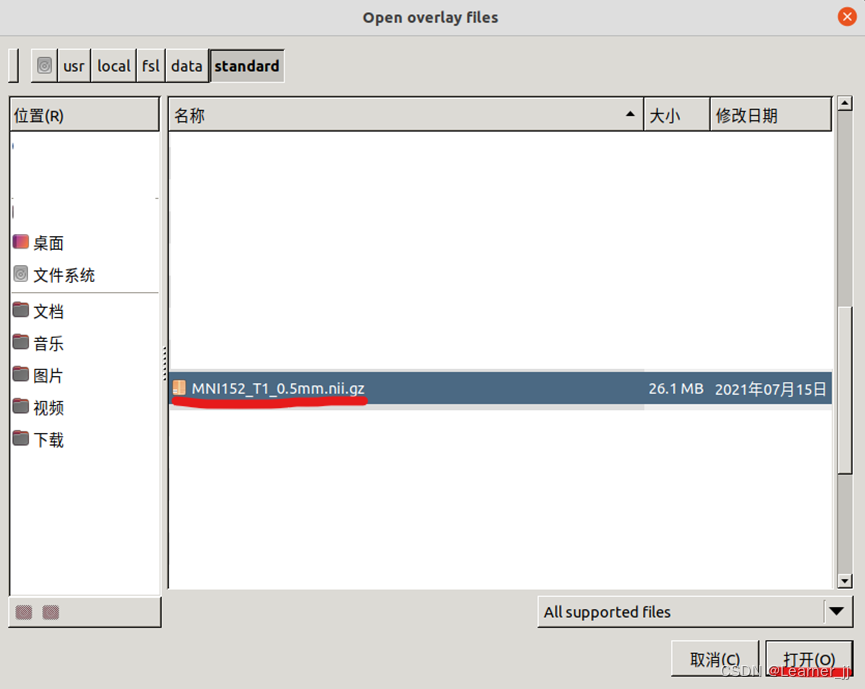

(3)选择MNI-0.5mm层厚

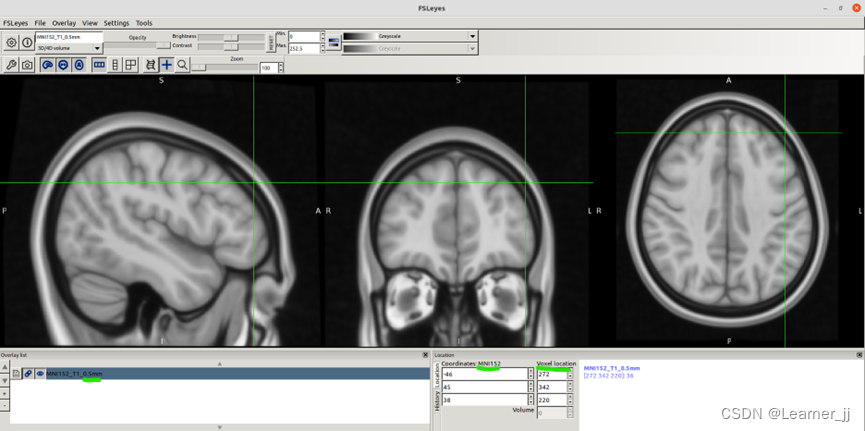

可见MNI-0.5mm下(-46,45,38)对应的Voxel为(272,342,220)。
3.基于目标点选择对应层厚的Voxel坐标为球心,半径10~20mm(自定义)画目标球区
如选择MNI-2mm,关闭FSL,步骤如下:

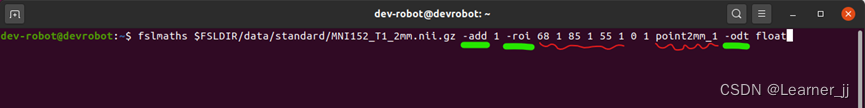

a.画目标Voxel坐标点对象 point2mm_1
b.以目标点为球心画目标球sphere2mm_20
c.计算目标球与脑区的交集sphere2mm_20_masked.nii.gz

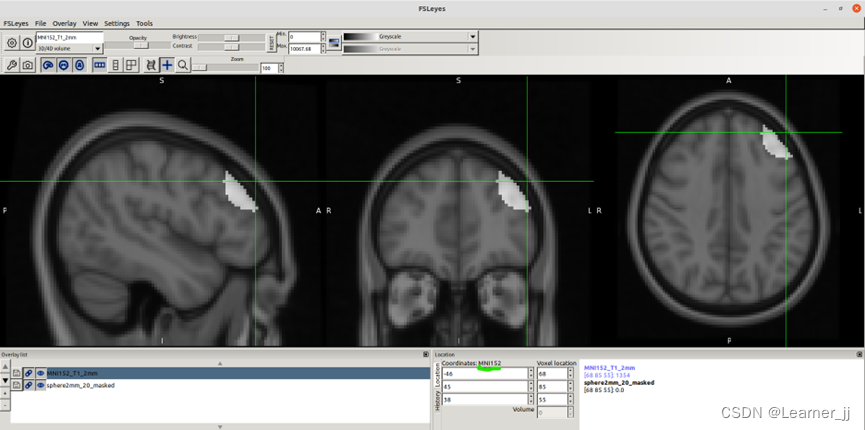

d.打开FSL->FSLeyes查看得到交集目标区域
可见画出的球体与脑模板之间的交集区域为半球,可以作为需要显示的目标靶区。
