CASS中按指定距离和方向移动图形

1、绘制一个图形

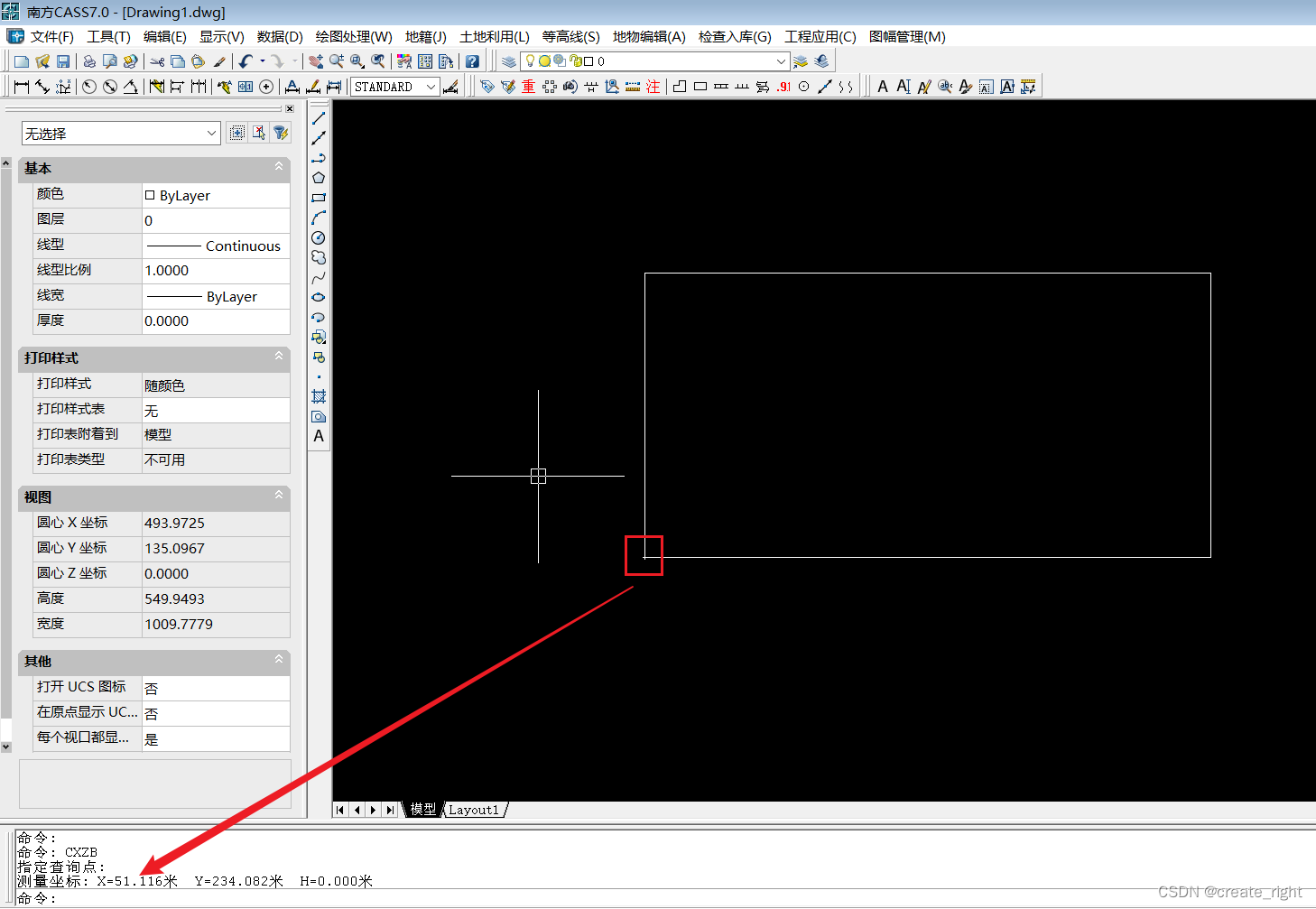

打开软件，随意绘制一个矩形，并量取左下角点的坐标值，具体如下：

2、按距离移动原理讲解

例1：将图形沿着y轴负方向移动100米，如何实现？

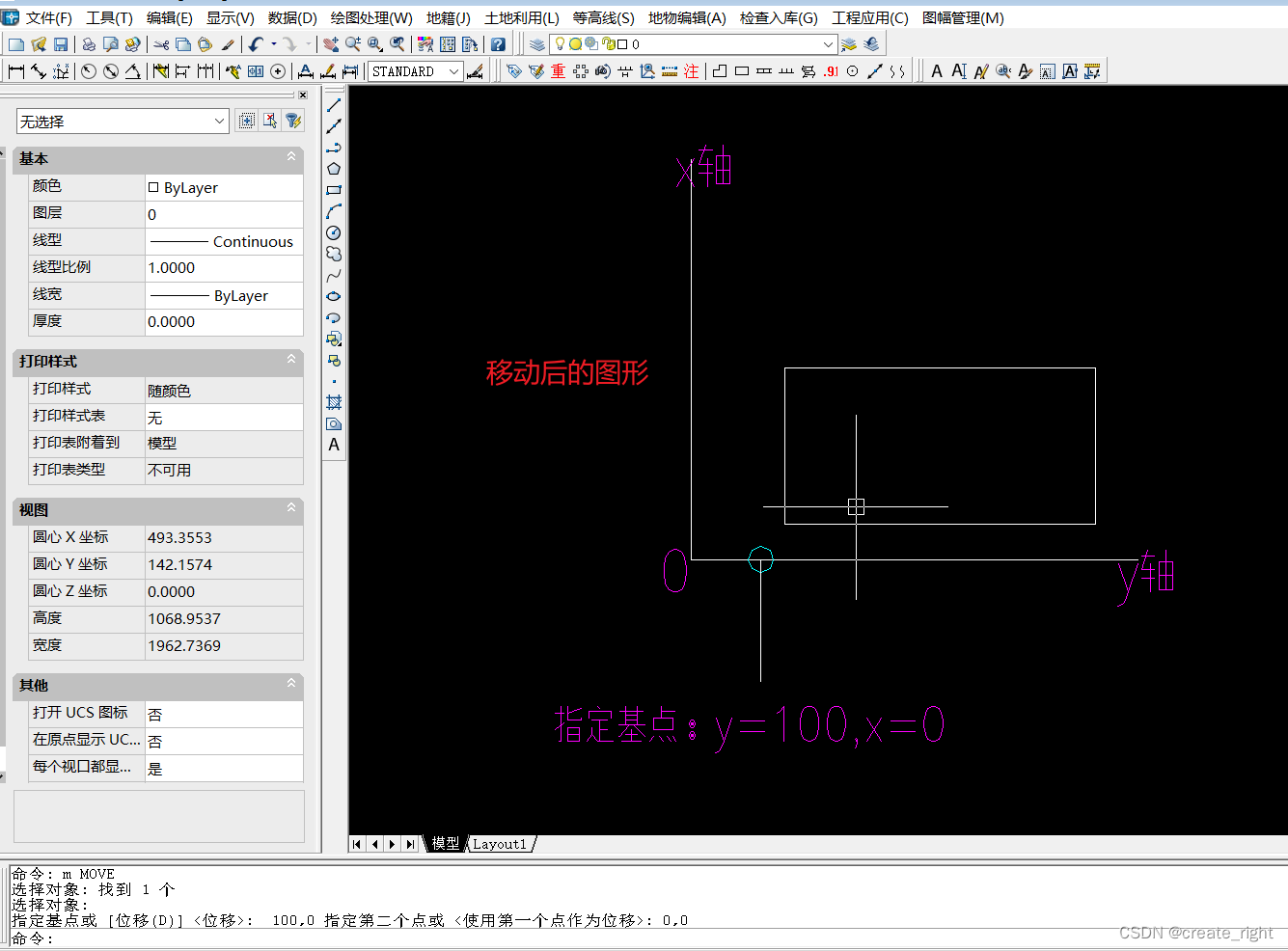

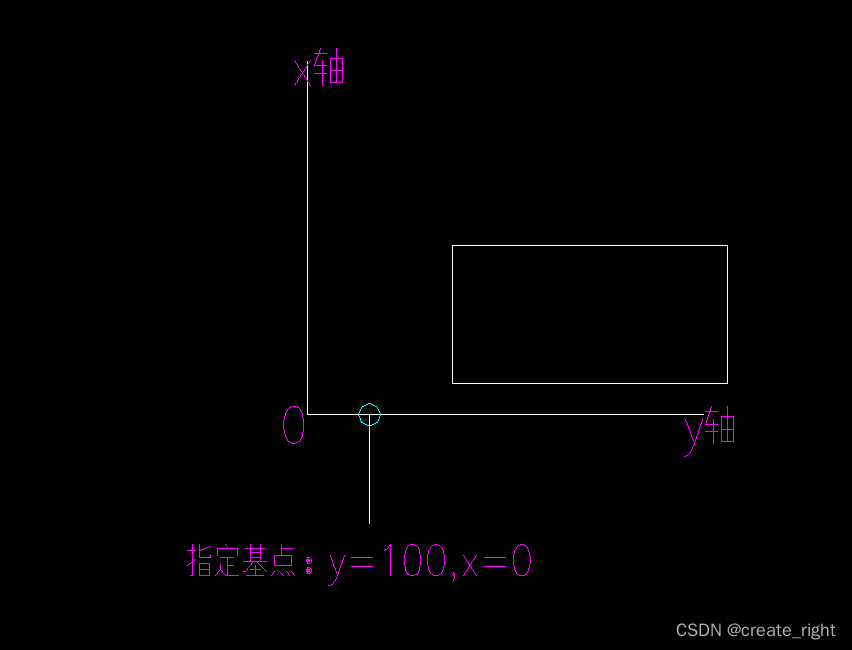

如上图所示，测绘中的坐标系与数学坐标系的XY轴相反。如需将矩形沿着Y轴移动100米，需找到y=100,x=0处的点作为移动时的基点，将该基点移动至0,0原点处。矩形会随着基点的移动相对沿着Y轴负方向移动100米。

具体操作如下：

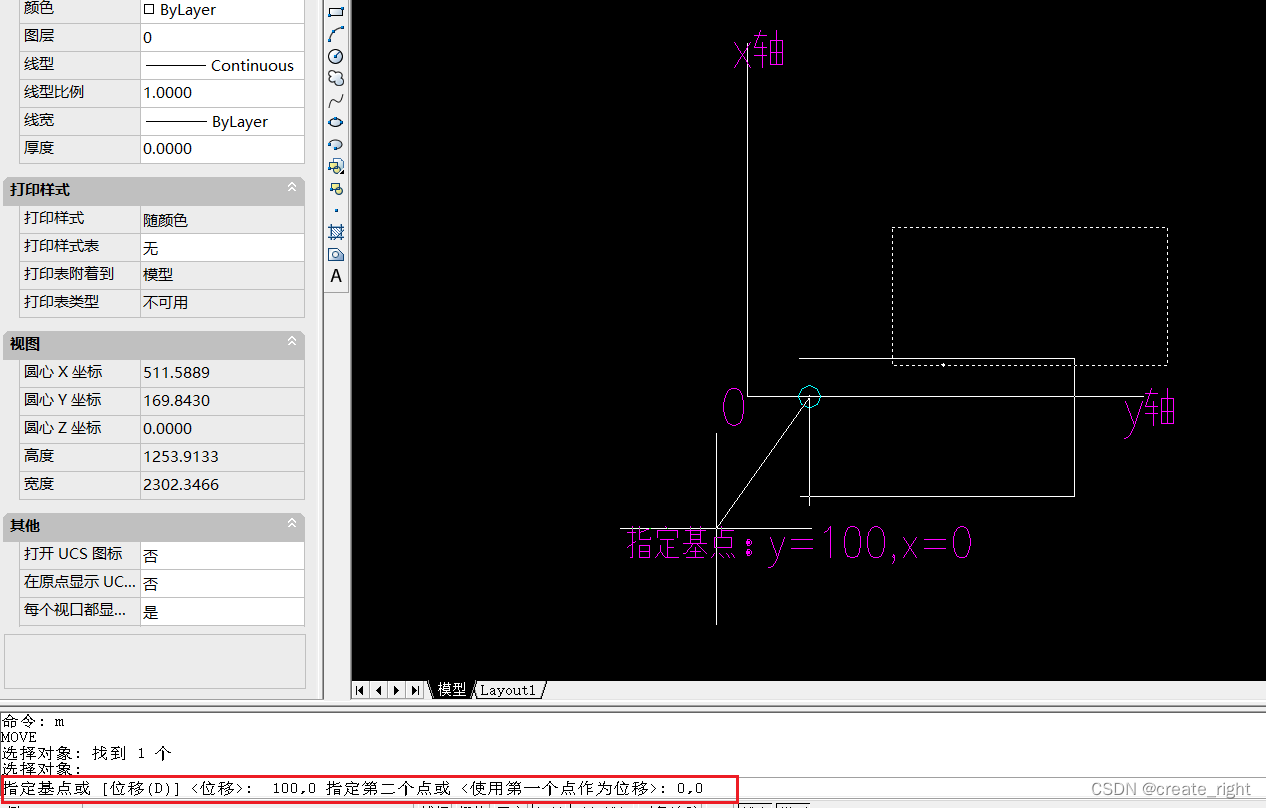

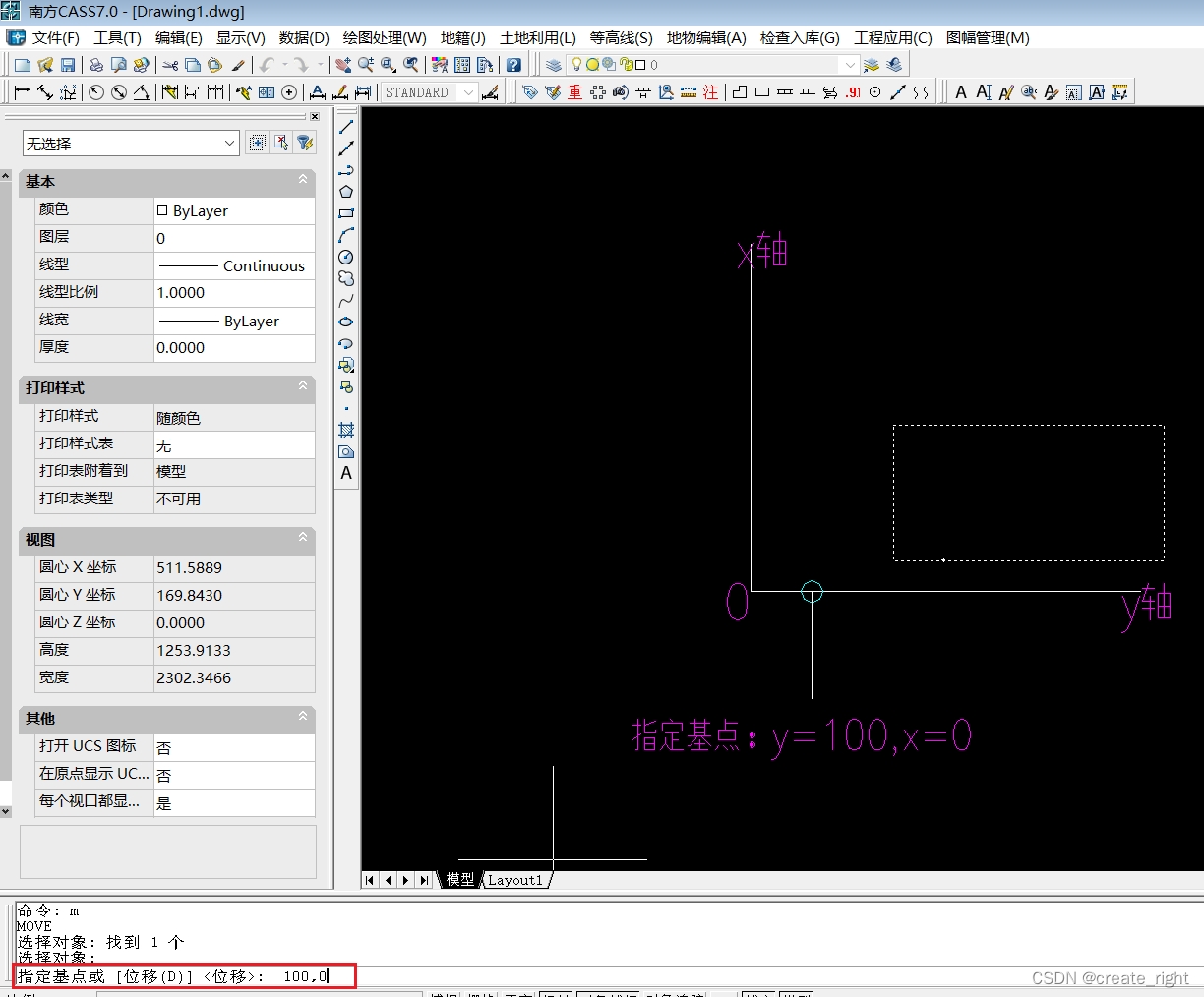

在命令行输入m，回车，输入坐标为100,0的点作为基点，然后在输入原点坐标0,0，表示要将基点移动至原点。

如需再沿着Y轴正方向移动 100米，则将基点选择为原点0,0处，并将基点移动到100,0处即可。

其他情况，比如沿着X轴正负方向移动，则将坐标值对换即可。如需要沿着X正方向移动200米，则指定基点坐标为0,0处，再将基点移动至0,200处即可。

沿着X轴负方向移动300米，则指定基点坐标为0,300处，再将基点移动至0,0处即可。

3、说明

根据图形与原点的相对位置，需要找到正确的基准点，并决定将其移至某个点，以此来决定图形向何种方向移动，以及移动多少距离等。
