FP6277单节锂电池升压输出5V3A,15W同步整流升压芯片

在这里插入图片描述

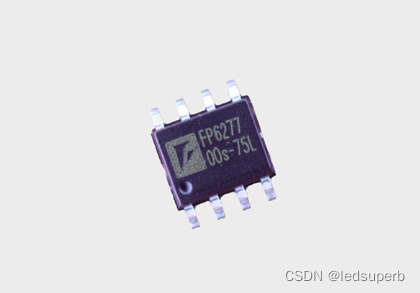

FP6277是台湾远翔的一款同步整流升压IC,封装为SOP-8(EP),它的PWM 电路内置 30mΩ高压侧开关和30mΩ低压侧开关,使该调节器具有很高的功率效率。内部补偿网络也将外部元件的数量减少到只有 6 个。内线 0.6V 电压连接到误差放大器非逆变输入作为精密参考电压。

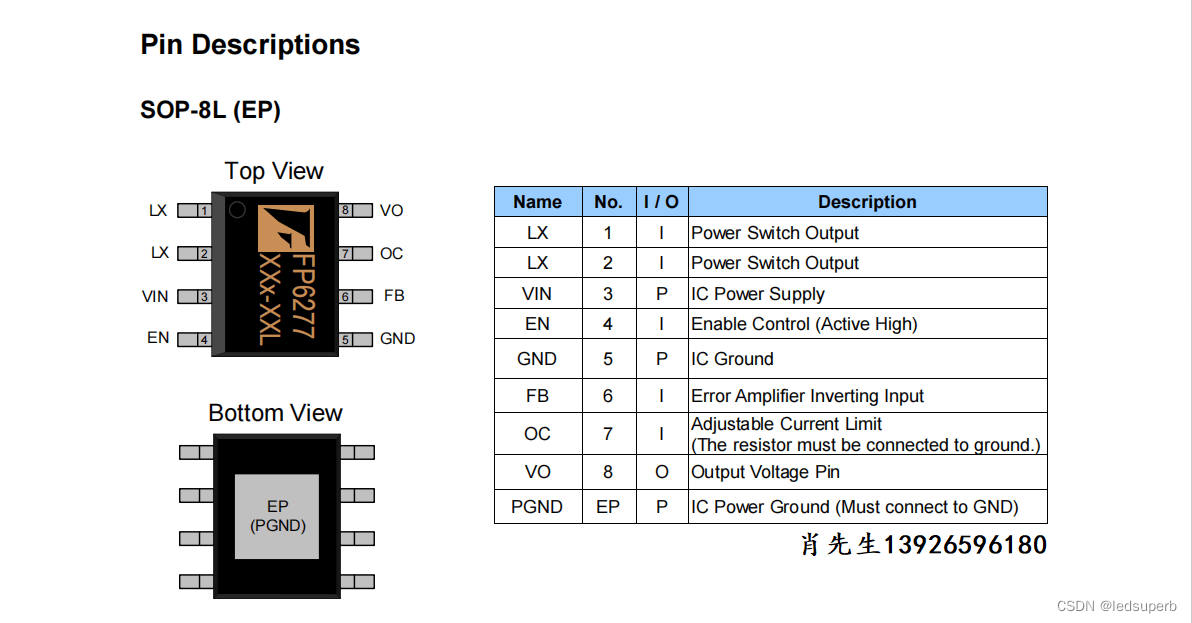

在这里插入图片描述

内置软启动功能,降低励磁涌流;

输入电压范围:2.4V~4.5V;

可调输出电压高达5.3V;

最大输出功率15W;

PWM固定频率500KHz;

反馈精准电压0.6V(±2%);

静态功耗关断电流小于1uA。

![在这里插入图片描述](https://img-blog.csdnimg.cn/49bc26f513d94aee8a3bddfb311a3aa9.png

FP6277的产品应用

1.便携式电子设备:例如智能手机、平板电脑、移动电源等;

2.家用电器:例如空气净化器、加湿器、除湿机、电风扇等;

3.电动工具:例如电钻、电锤、电动割草机等。

功率可做15W,典型应用为3V升5V3A,88%的效率。
