FP6277升压芯片如何让家用理发器“动力翻倍”？方案全解析

在便携式设备与智能家电快速发展的今天，用户对产品的性能、安全性和续航能力提出了更高要求。FP6277升压芯片凭借其高效能、高集成度及多重保护功能，成为电推剪、便携设备、电动工具等领域的核心动力引擎。

本文将深入解析FP6277应用在电推剪上的技术优势及其广泛应用，助您快速掌握这一革新性解决方案。

目录

一、升压芯片FP6277的基本参数

二、技术实现：FP6277如何驱动电推剪？

三、FP6277在应用上的核心优势

四、FP6277应用场景

---

 一、升压芯片FP6277的基本参数

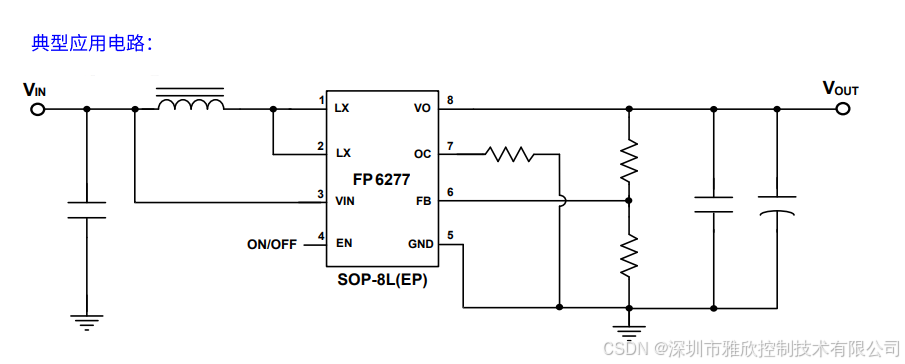

FP6277是台湾远翔的一款同步升压IC,封装为SOP-8L(EP），采用电流模式控制，支持PWM/PSM双模式，输入电压范围为2.4V至4.5V，可调输出电压最高至5.3V，关断电流低于1μA，显著延长电池续航。内置多重保护功能包括过温、过流和短路保护，确保设备安全可靠。

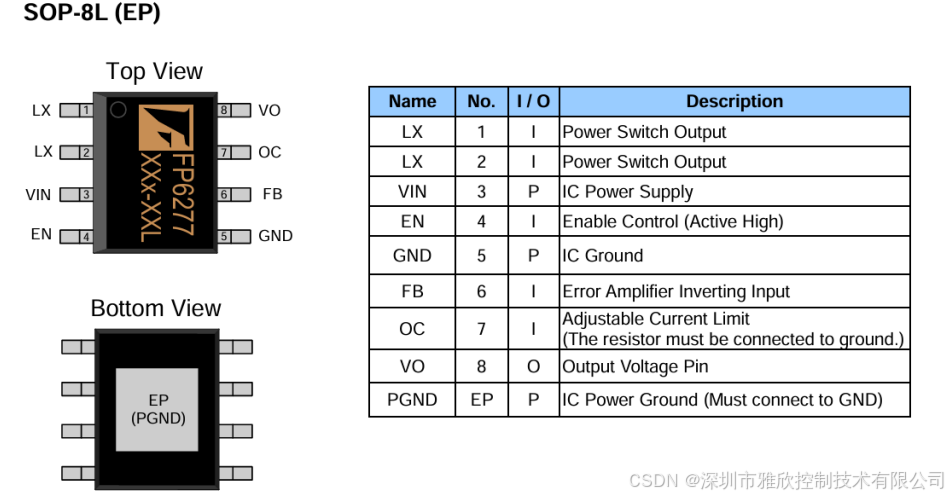

1、引脚说明

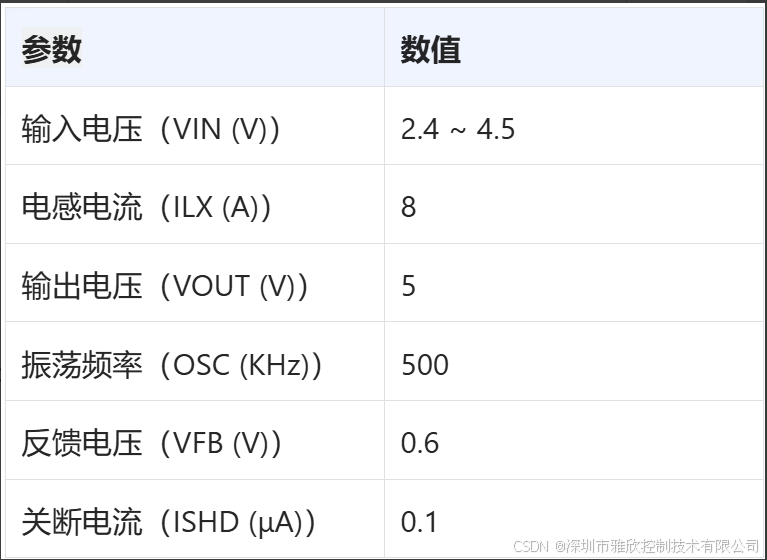

2、电气参数

3、保护功能

4、工作温度范围

工作温度(℃)：-40 ~ +85

二、技术实现：FP6277如何驱动电推剪？

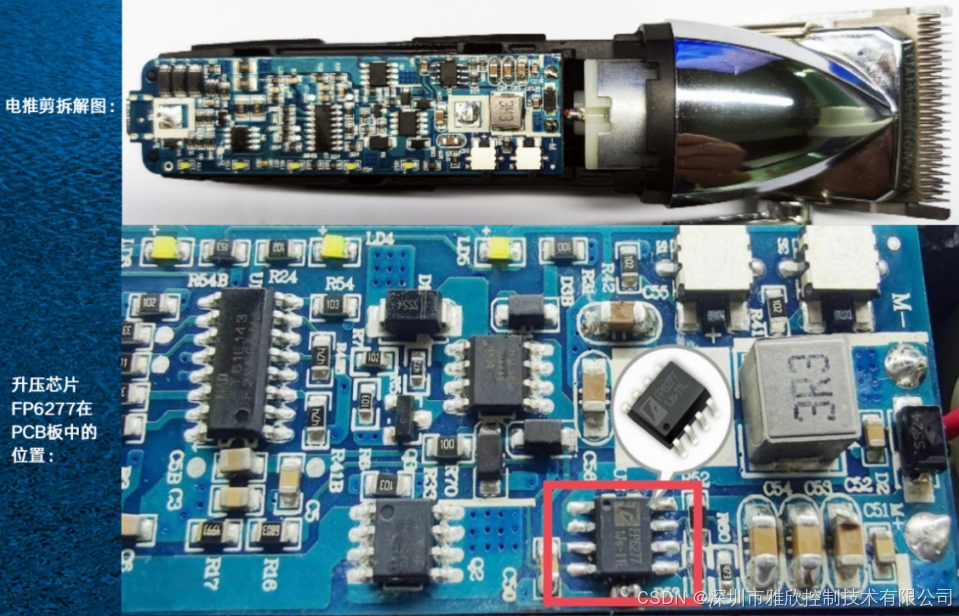

1、电推剪原理及组成部分

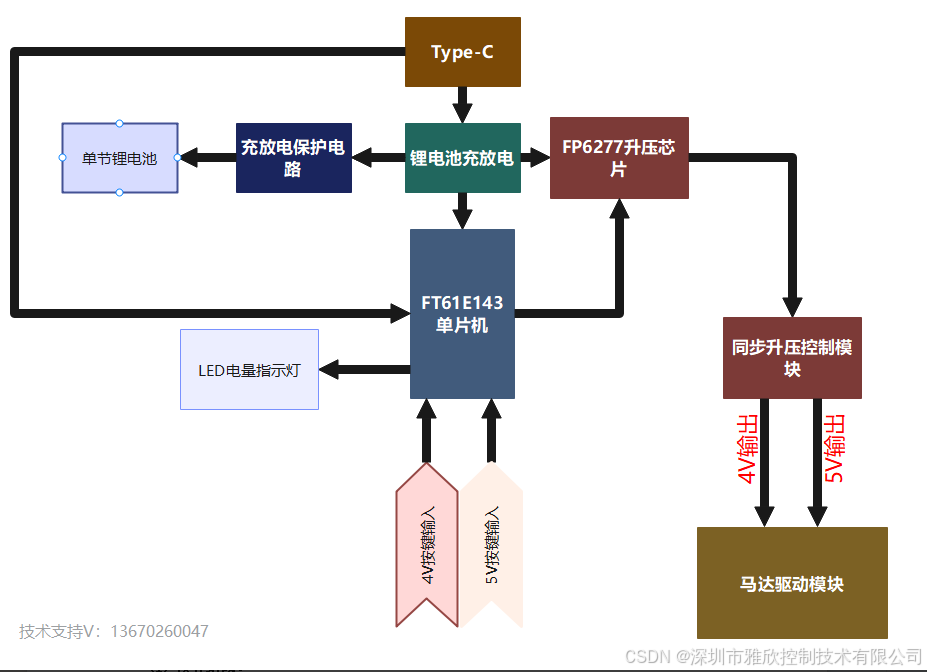

电路板框架：

（1）核心组成：

① 电机：电动马达驱动刀头进行上下运动，实现剪切功能。

② 刀头：由可动刀片与固定刀板组成，通过电机驱动完成发丝剪切。

③ 锂电池：单节锂电池（3.7V）为整机供电，支持便携使用。

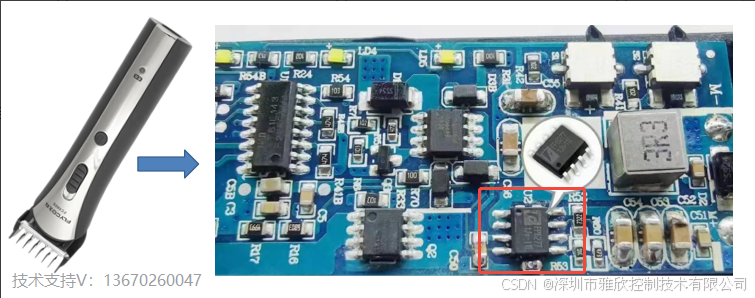

④ 电路板——关键组件：

• FP6277升压芯片：电源管理核心，升压至5V为单片机或是电机驱动芯片供电。
• 单片机FT61E143：控制中心，管理电机启停、转速、温度等。
• Type-C充电口：支持快速充电。
• 充电芯片与保护芯片：确保充电安全（过充/过放保护）。
• LED指示灯：显示电量与工作状态。

2、工作流程

① 供电：锂电池通过FP6277升压至5V，为电机和电路板供电。

② 控制：单片机接收用户操作指令，调节电机转速与工作模式。

③ 执行：电机驱动刀头高频运动，完成剪切动作。

④ 保护：FP6277与单片机协同监控温度、电流，触发保护机制确保安全。

3、技术亮点

① 高效升压：FP6277同步整流技术，转换效率＞90%，延长续航。

② 智能控制：单片机集成多任务管理（温度、噪音、过载），提升稳定性。

③ 紧凑设计：SOP-8封装芯片+小型化电路板，优化设备体积。



 三、FP6277在应用上的核心优势

1、高效升压，突破电压限制

• 宽输入电压范围（2.4V~4.5V）：适配单节锂电池（3.7V），解决低压驱动难题。
• 可调输出高达5.3V：通过智能PWM控制，稳定输出电机所需电压，确保电推剪、电动工具等设备高效运转。
• 同步整流技术：内置30mΩ MOSFET开关，转换效率超90%，显著延长电池续航。

2、多重保护，安全无忧

• 智能温控与过载保护：实时监测温度与电流，自动调节输出，避免设备过热或短路损坏。
• 欠压/过压/短路保护：全方位守护电路安全，提升设备可靠性。

3、低功耗，节能环保

• 静态关断电流<1μA：待机时几乎零耗电，延长电池寿命。
• 500kHz高频PWM：减少外部元件数量，降低系统整体功耗。

4、高集成度，简化设计

• 内置软启动与补偿网络：仅需6个外部元件，大幅缩减PCB面积，降低开发成本。
• SOP-8(EP)封装：紧凑设计，适配空间受限的便携设备。

四、FP6277应用场景

1、电推剪/理发器

• 痛点解决：单节锂电池（3.7V）升压至5V，为电机驱动芯片供电，驱动电机高速运转，响应快、噪音低。
• 安全设计：过温保护防止刀头过热，过流保护避免电机堵转，保障家庭使用安全。

2、便携式电子设备

• 移动电源/智能手机：高效升压延长续航，轻量化设计适配小型化趋势。
• 智能穿戴：低功耗特性满足全天候使用需求。

3、家用电器与电动工具

• 空气净化器/电风扇：稳定驱动无刷电机，提升能效比。
• 电钻/割草机：大功率输出（15W）支持高强度工作，保护功能延长工具寿命。

---

FP6277升压芯片凭借其高效能升压设计、多重安全保护、超低功耗特性及高集成度架构，无论是家庭使用的电推剪、便携式电子设备，还是工业级的电动工具与家用电器，FP6277均能以卓越性能赋能产品革新，显著提升用户体验与设备可靠性。
