充电桩全国产化电子元件推荐方案

方案概述：

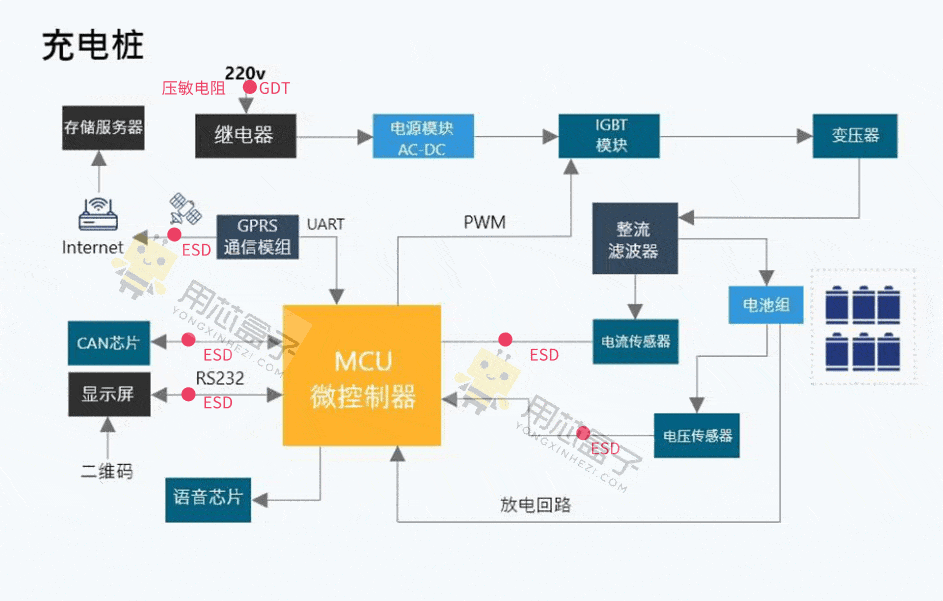

充电桩一般由充电模块、功率器件、I GBT模块、滤波器、继电器、显示屏等组成。充电桩的输入端与交流电网直接连接， 输出端都装有充电插头用于为电动汽车充电。充电系统在工作时， 主电路和控制回路相互作用，实现对铅酸蓄电池组的安全、快速和智能充电的功能。

人们可以通过扫描二维码进行相应的充电方式、充电时间等操作。GPRS通信模组通过UART与MCU通 讯，实现数据的上传。显示屏能显示充电量、费用、充电时间等数据。语音模块可提示用户充电情 况。

行业热点：

在充电桩中， I GBT 模块发挥着至关重要的作用 ， 是充电桩等设备的核心技术部件。 IGBT 模块占充电桩成本约20%。 在充电桩中 IGBT 模块被作为开关元件使用。

IGBT综合了GTR 和MOSFET的优点， 具有良好的特性， IG BT模块应用在充电桩控制回路中： 主要由DSP 控制器， 扩展RAM, I GBT 驱动保护电路， I GBT 温度监测电路， 去极化放电回路 ， 三相电流电压监控电路， 蓄电池状态监测保护电路等构成 ， 目的是实现充电的智能化。

核心器件：

深圳芯能半导体技术有限公司的 IGBT 模块XNG75PI 24TC4S5具有低开关损耗和高短路能力 &#
