1.工作原理

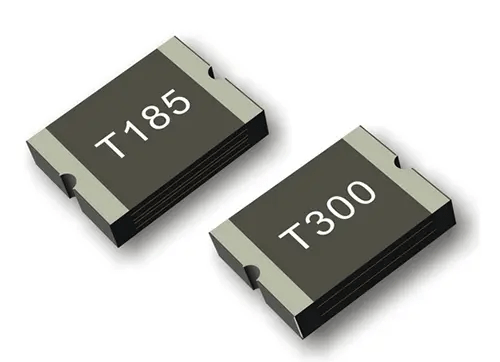

自恢复保险丝，Positive Temperature Coefficient简称PTC，是一种正温度系数热敏电阻，高分子PTC简称PPTC，作过流保护用，可替代电流保险丝。

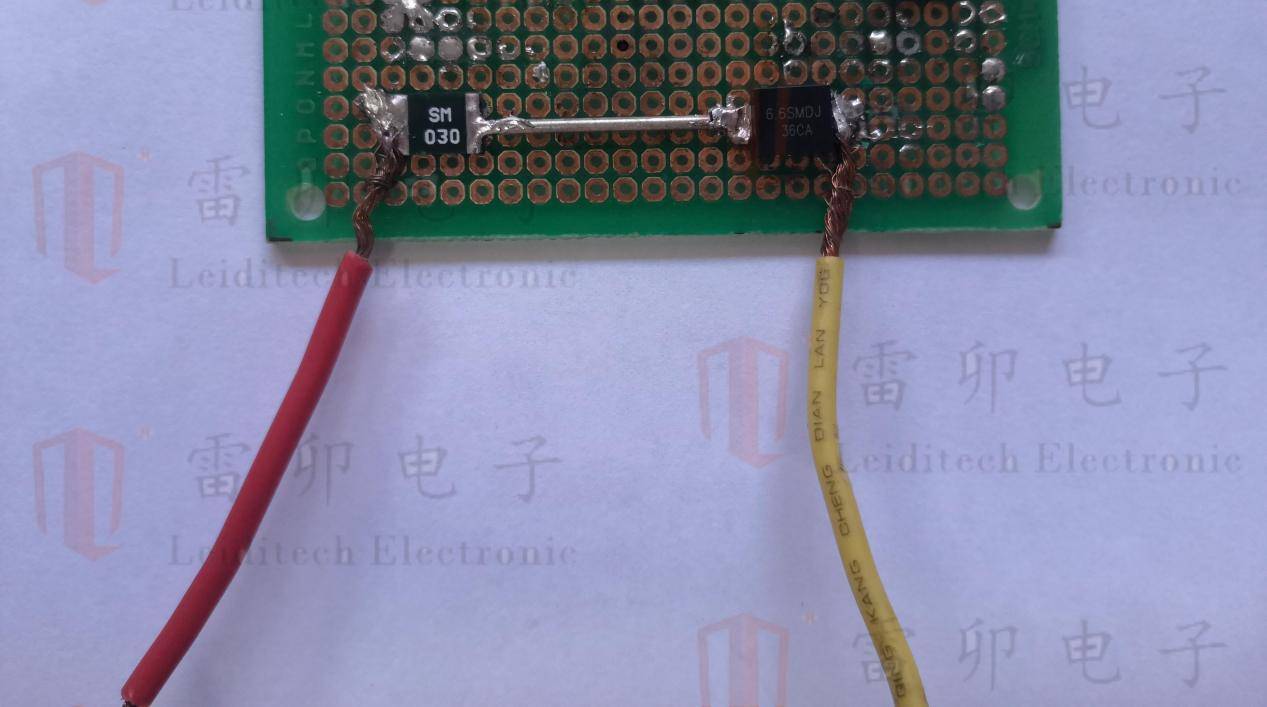

电路正常工作时它的阻值很小，当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，相当于一个开关断开，从而后面的电路得到保护，过流消失后自动恢复为低阻值。因此PTC又叫可恢复保险丝，自复位过流保护器等。

2.参数介绍

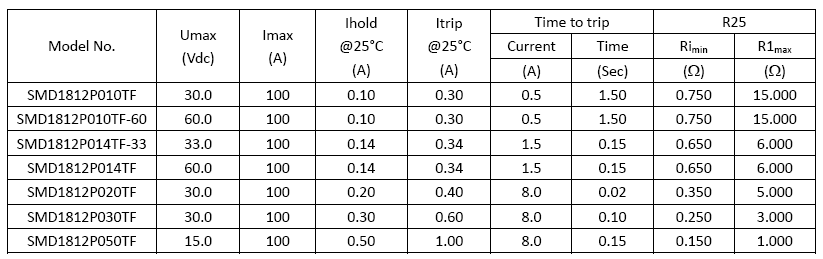

有些工程师对PTC不太了解，往往不能准确的选择适合自己电路的型号，以至于无法起到想要的效果，这里用雷卯SMD1812系列规格书举例，做个简单的选型介绍

选型前要
