一、CMD文件详解

为了方便之后对CMD文件的修改，先大致了解和学习一下CMD文件。

1、两个伪指令

MEMORY和SECTIONS

 MEMORY 指令：主要用来建立目标存储器的模型 ，规定各种类型的存储器的容量
 SECTIONS指令：根据这个模型来安排各个段的位置，给段分配相应的存储器

1）MEMORY指令相关

MEMORY
{
PAGE 0:    /* Program Memory */
           /* Memory (RAM/FLASH/OTP) blocks can be moved to PAGE1 for data allocation */

   ZONE0       : origin = 0x004000, length = 0x001000     /* XINTF zone 0 */
   RAML0       : origin = 0x008000, length = 0x001000     /* on-chip RAM block L0 */
   RAML1       : origin = 0x009000, length = 0x001000     /* on-chip RAM block L1 */
   RAML2       : origin = 0x00A000, length = 0x001000     /* on-chip RAM block L2 */
   RAML3       : origin = 0x00B000, length = 0x001000     /* on-chip RAM block L3 */
   ZONE6       : origin = 0x0100000, length = 0x100000    /* XINTF zone 6 */
   ZONE7A      : origin = 0x0200000, length = 0x00FC00    /* XINTF zone 7 - program space */
   FLASHH      : origin = 0x300000, length = 0x008000     /* on-chip FLASH */
   FLASHG      : origin = 0x308000, length = 0x008000     /* on-chip FLASH */
   FLASHF      : origin = 0x310000, length = 0x008000     /* on-chip FLASH */
   FLASHE      : origin = 0x318000, length = 0x008000     /* on-chip FLASH */
   FLASHD      : origin = 0x320000, length = 0x008000     /* on-chip FLASH */
   FLASHC      : origin = 0x328000, length = 0x008000     /* on-chip FLASH */
   FLASHA      : origin = 0x338000, length = 0x007F80     /* on-chip FLASH */
   CSM_RSVD    : origin = 0x33FF80, length = 0x000076     /* Part of FLASHA.  Program with all 0x0000 when CSM is in use. */
   BEGIN       : origin = 0x33FFF6, length = 0x000002     /* Part of FLASHA.  Used for "boot to Flash" bootloader mode. */
   CSM_PWL     : origin = 0x33FFF8, length = 0x000008     /* Part of FLASHA.  CSM password locations in FLASHA */
   OTP         : origin = 0x380400, length = 0x000400     /* on-chip OTP */
   ADC_CAL     : origin = 0x380080, length = 0x000009     /* ADC_cal function in Reserved memory */

   IQTABLES    : origin = 0x3FE000, length = 0x000b50     /* IQ Math Tables in Boot ROM */
   IQTABLES2   : origin = 0x3FEB50, length = 0x00008c     /* IQ Math Tables in Boot ROM */
   FPUTABLES   : origin = 0x3FEBDC, length = 0x0006A0     /* FPU Tables in Boot ROM */
   ROM         : origin = 0x3FF27C, length = 0x000D44     /* Boot ROM */
   RESET       : origin = 0x3FFFC0, length = 0x000002     /* part of boot ROM  */
   VECTORS     : origin = 0x3FFFC2, length = 0x00003E     /* part of boot ROM  */

PAGE 1 :   /* Data Memory */
           /* Memory (RAM/FLASH/OTP) blocks can be moved to PAGE0 for program allocation */
           /* Registers remain on PAGE1                                                  */

   BOOT_RSVD   : origin = 0x000000, length = 0x000050     /* Part of M0, BOOT rom will use this for stack */
   RAMM0       : origin = 0x000050, length = 0x0003B0     /* on-chip RAM block M0 */
   RAMM1       : origin = 0x000400, length = 0x000400     /* on-chip RAM block M1 */
   RAML4       : origin = 0x00C000, length = 0x001000     /* on-chip RAM block L1 */
   RAML5       : origin = 0x00D000, length = 0x001000     /* on-chip RAM block L1 */
   RAML6       : origin = 0x00E000, length = 0x001000     /* on-chip RAM block L1 */
   RAML7       : origin = 0x00F000, length = 0x001000     /* on-chip RAM block L1 */
   ZONE7B      : origin = 0x20FC00, length = 0x000400     /* XINTF zone 7 - data space */
   FLASHB      : origin = 0x330000, length = 0x008000     /* on-chip FLASH */
}

PAGE 0 will be used to organize program sections
PAGE 1 will be used to organize data sections
CSM_RSVD ：Code Security Module_reserved 代码安全模块，不能放程序代码或者数据块，必须初始化为0X0000
BEGIN ：程序启动的开始地址
CSM_PWL : password locations 存放密码的地方

2）SECTIONS指令相关

SECTIONS
{
   /* Allocate program areas: */
   /* The Flash API functions can be grouped together as shown below.
      The defined symbols _Flash28_API_LoadStart, _Flash28_API_LoadEnd
      and _Flash28_API_RunStart are used to copy the API functions out
      of flash memory and into SARAM */
   .cinit              : > FLASHA      PAGE = 0
   .pinit              : > FLASHA,     PAGE = 0
   .text               : > FLASHA      PAGE = 0
   codestart           : > BEGIN       PAGE = 0
   ramfuncs            : LOAD = FLASHA,
                         RUN = RAML0,
                         LOAD_START(_RamfuncsLoadStart),
                         LOAD_END(_RamfuncsLoadEnd),
                         RUN_START(_RamfuncsRunStart),
                         PAGE = 0

   csmpasswds          : > CSM_PWL     PAGE = 0
   csm_rsvd            : > CSM_RSVD    PAGE = 0

   /* Allocate uninitalized data sections: */
   .stack              : > RAMM1       PAGE = 1
   .ebss               : > RAML4       PAGE = 1
   .esysmem            : > RAMM1       PAGE = 1

   /* Initalized sections go in Flash */
   /* For SDFlash to program these, they must be allocated to page 0 */
   .econst             : > FLASHA      PAGE = 0
   .switch             : > FLASHA      PAGE = 0

   /* Allocate IQ math areas: */
   IQmath              : > FLASHC      PAGE = 0                  /* Math Code */
   IQmathTables     : > IQTABLES,  PAGE = 0, TYPE = NOLOAD
   IQmathTables2    : > IQTABLES2, PAGE = 0, TYPE = NOLOAD
   FPUmathTables    : > FPUTABLES, PAGE = 0, TYPE = NOLOAD

   /* Allocate DMA-accessible RAM sections: */
   DMARAML4         : > RAML4,     PAGE = 1
   DMARAML5         : > RAML5,     PAGE = 1
   DMARAML6         : > RAML6,     PAGE = 1
   DMARAML7         : > RAML7,     PAGE = 1

   /* Allocate 0x400 of XINTF Zone 7 to storing data */
   ZONE7DATA        : > ZONE7B,    PAGE = 1

   /* .reset is a standard section used by the compiler.  It contains the */
   /* the address of the start of _c_int00 for C Code.   /*
   /* When using the boot ROM this section and the CPU vector */
   /* table is not needed.  Thus the default type is set here to  */
   /* DSECT  */
   .reset              : > RESET,      PAGE = 0, TYPE = DSECT
   vectors             : > VECTORS     PAGE = 0, TYPE = DSECT

   /* Allocate ADC_cal function (pre-programmed by factory into reserved memory) */
   .adc_cal     : load = ADC_CAL,   PAGE = 0, TYPE = NOLOAD
   }

C语言生成的段可以分为已初始的段和未初始的段。

已初始的段：真实的指令和数据，存放在程序存储空间 page0

.text 编译C语言中的语句时，生成的汇编指令代码存放于此
.cinit 存放用来对全局和静态变量初始化的常数
.const 包含字符串常量和全局变量、静态变量（由const声明）的初始化及说明
.econst 包含字符串常量和全局变量静态变量（由far const声明）的初始化及说明
.pinit 全局构造器程序列表
.switch 存放switch语句产生的常数表格
#pragma CODE_SECTION 将程序从Flash搬运到RAM中运行，从而提高工作效率

codestart 代码启动

 未初始的段：保留变量的地址空间，存放在数据存储空间 page1

.bss 未初始化的变量预留空间，程序引导过程中，C引导程序会将ROM中的.cint块中的数据复制到.bss块中
.ebss 用for声明的或大存储器模式下的全局和静态变量保留空间
.stack C系统的堆栈分配的空间，函数调用时传递参数以及局部变量分配空间
.sysmem 动态存储器分配保留空间，如果未用到malloc函数，则该块空间为0
#pragma DATA_SECTION 将变量存放到某个特定的位置

二、CODE_SECTION指令使用

利用#pragma CODE_SECTION指令将变量关联到SECTIONS"ramfuncs’’
```
 #pragma CODE_SECTION(Example,"ramfuncs");
```

为链接创建相关变量

extern Uint16 RamfuncsLoadStart;
extern Uint16 RamfuncsLoadEnd;
extern Uint16 RamfuncsRunStart;

复制时间关键代码以及FLASH设置代码到RAM

Example_MemCopy(&RamfuncsLoadStart, &RamfuncsLoadEnd, &RamfuncsRunStart);

修改CMD文件使得映射到指定的地址空间

ramfuncs            : LOAD = FLASHA,
                    RUN = RAML0,
                    LOAD_START(_RamfuncsLoadStart),
                    LOAD_END(_RamfuncsLoadEnd),
                    RUN_START(_RamfuncsRunStart),
                    PAGE = 0
或者使用组合
   Flash28_API:
  {
    -lFlash28335_API_V210.lib(.econst)
    -lFlash28335_API_V210.lib(.text)
  }
   GROUP
  {
    ramfuncs
    { -l lib/AVP32F33X_API_V210.lib}
  }

LOAD : 指定要加载程序在FLASH中的地址段
RUN :指定在RAM里运行程序的RAM地址段
LOAD_START 所要加载程序在FLASH里的初始地址
LOAD_END 所要加载程序在FLASH里的结束地址
RUN_START 程序运行的起始地址

三、DATA_SECTION指令使用

利用#pragma DATA_SECTION指令将变量关联到SECTIONS"ramdata’’
```
#pragma DATA_SECTION(Example,"ramdata");
```

修改CMD文件使得 "ramdata’'映射到指定的地址空间

 DMARAML4         : > RAML4,     PAGE = 1
 DMARAML5         : > RAML5,     PAGE = 1
 DMARAML6         : > RAML6,     PAGE = 1
 DMARAML7         : > RAML7,     PAGE = 1

四、依据需求修改CMD文件

因为bootloar升级需要在一块DSP芯片上烧写两个工程，两个工程的启动地址不同。一般来说，我们在bootloader工程中，保持初始设置不变，仍然使用FLASHA中的地址作为起始地址

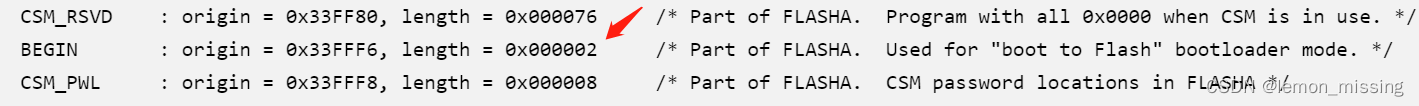

bootloader起始地址配置
在APP工程中，起始地址可以修改为FLASHC中的地址作为起始地址，当然其他地址也是可以的。同时在APP工程的中的CMD文件中，我们要重新配置SECTION指令相关地址，即有FLASHA相关的地址全部修改为FLASHC，使得两个工程之间没有flash重叠的部分。

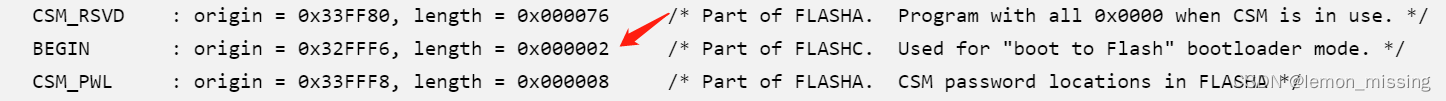

APP起始地址配置
在bootloader工程的main函数中的跳转汇编指令的跳转地址也要依据APP工程的起始地址进行修改，在上述的例子中，跳转地址选择0x32FFF6。
