stm32学习笔记 AFIO重映射功能 以TIM2的CH1可以从PA0挪动到PA15的引脚上距离为例

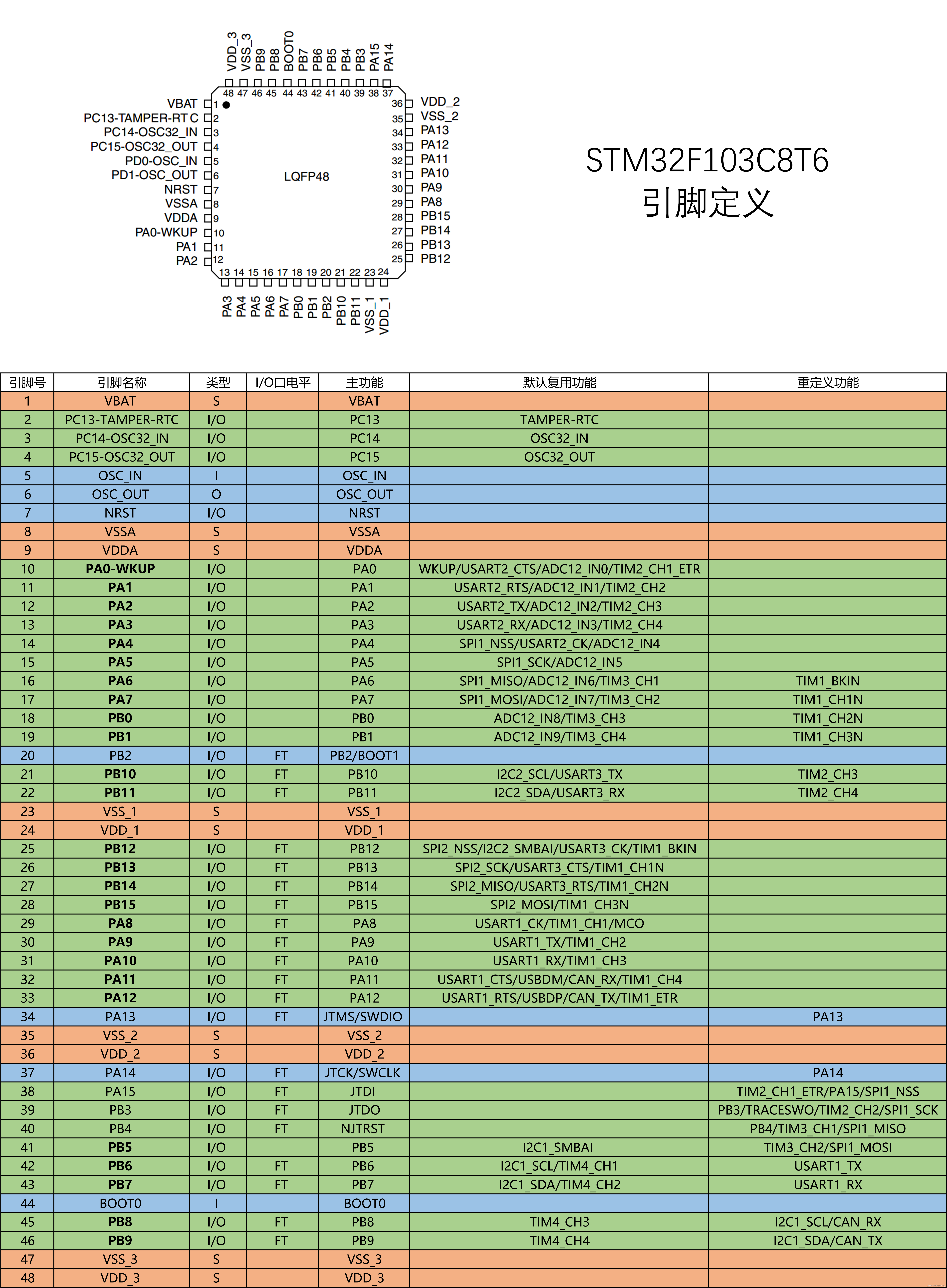

首先在STM32F103C8T6引脚定义的图里找到是否有可以复用的引脚，因为我们的TIM2_CH1_ETR的数据是在引脚PA0上显示，如果要换，根据此表只能换到PA15

如图PA15 默认 是调试端口所以如果要想让其作为普通IO口或者复用定时器通道需要先关闭调试端口的复用。最后再改初始化GPIO口

 接着我们来看具体代码，如果重映射引脚不是调试端口就不用最后一句

	/*************AFIO重映射***********/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
	GPIO_PinRemapConfig( GPIO_PartialRemap1_TIM2, ENABLE);
	GPIO_PinRemapConfig( GPIO_Remap_SWJ_JTAGDisable, ENABLE);

 因为举例子的是PA15其原本是JDTI调试端口，故第三行参数GPIO_Remap_SWJ_JTAGDisable。如果为其他可以参考下文

 需要使用的相关函数

    @arg GPIO_Remap_SWJ_NoJTRST      : Full SWJ Enabled (JTAG-DP + SW-DP) but without JTRST
  *     @arg GPIO_Remap_SWJ_JTAGDisable  : JTAG-DP Disabled and SW-DP Enabled
  *     @arg GPIO_Remap_SWJ_Disable      : Full SWJ Disabled (JTAG-DP + SW-DP)
  *     @arg GPIO_Remap_SPI3             : SPI3/I2S3 Alternate Function mapping (only for Connectivity line devices)

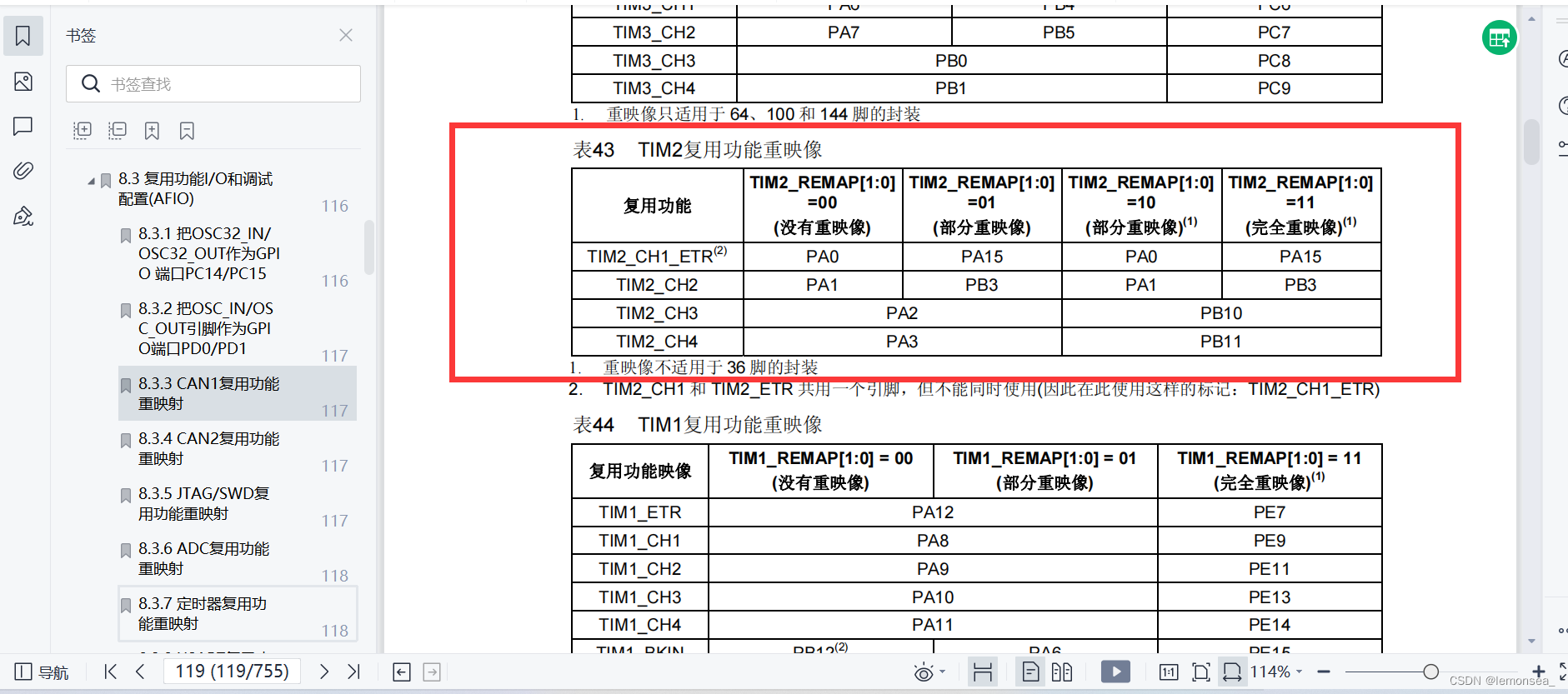

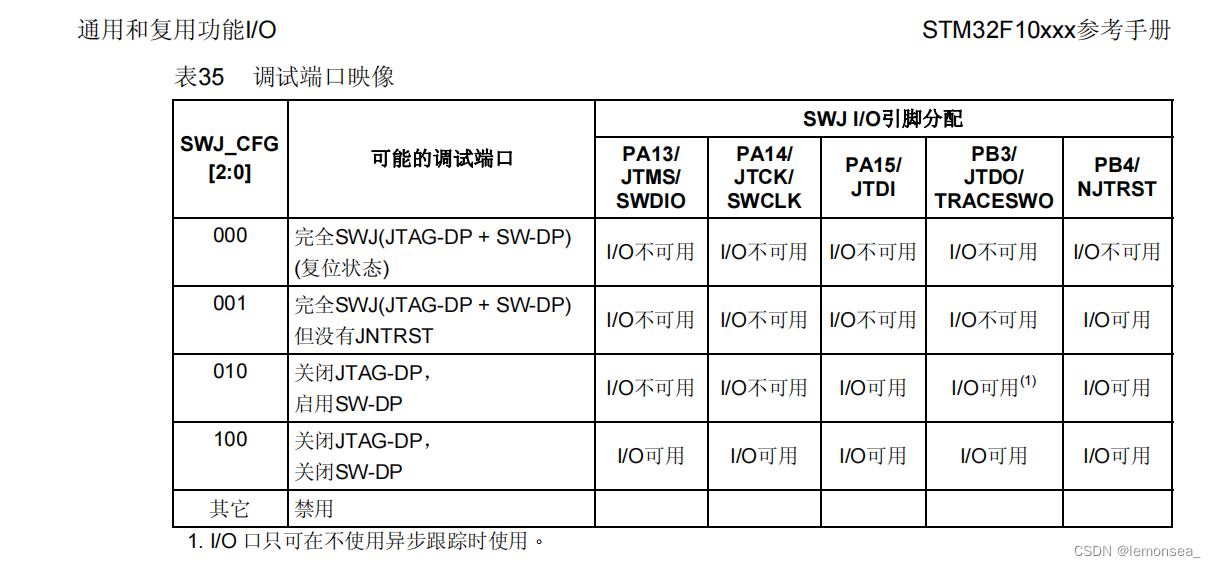

  具体可以参考这个调试端口映像TIM2复用功能重映像



谢谢大家支持
