Internet Graphics Server (IGS) - SAP NETWEAVER 图片服务

IGS 用于从SAP Web AS生成基于Web的图形。

Integrated IGS

IGS可以在Java或ABAP栈上运行。IGS是通过SAP WebAS启动和停止的。但是请注意，IGS不是内核的一部分，这意味着使用它必须单独安装IGS补丁。

要了解您应该使用什么IGS -可以参考SAP NOTE

1491848 What IGS should I be using with my Web AS?

SAP建议您始终使用IGS的最新版本。还建议在初始安装SAP Web Application Server后直接安装最新的IGS补丁。还要注意，IGS补丁总是包含完整的IGS。

例如，要将你的IGS 7.00升级到最新版本，路径如下:转到SAP服务市场的IGS下载区域。别名“swdc” Software Downloads

*-> Support Packages and Patches

*-> A#Z Index

*-> Select "I"

*-> SAP IGS

*-> SAP IGS 7.00

要升级集成的IGS，需要像处理内核补丁一样进行操作。

参考NOTE

896400 Upgrade your WebAS 7.x based IGS

For further information about applying a kernel patch review the note

19466 Downloading SAP kernel patches

in the section 'Copying and applying a patch'

有时升级了SAP的内核，集成IGS不再工作?

问题：

我们正在NW 7.01 EHP 4上运行ECC 6.0

我们刚刚将内核升级到7.20内核。

成功地实现了内核，没有任何错误。

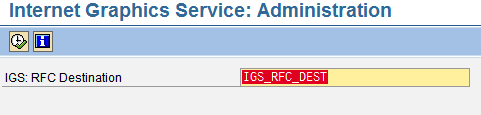

然而，当我测试IGS(在ABAP堆栈上)现在从tcode: IGS

\

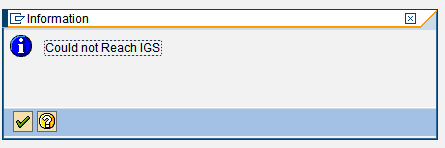

Click "EXECUTE" and now I get the error: "Could not reach IGS"



原因分析：

这里的问题是现在使用的内核版本和IGS版本之间不匹配

See note 1491848 What IGS should I be using with my Web AS?

解决方案：

在本例中，您需要将IGS升级到720版本。

转到SAP服务市场的IGS下载区域，下载正确的IGS版本

• Please goto the "Service Marketplace" alias swdc

-: Software Downloads

• ->  Support Packages and Patches
• -> A#Z Index
• ->Select "I"
• -> SAP IGS
• -> SAP IGS 720

还要查看关于安装过程的说明

896400 Upgrade your WebAS 7.x based IGS

ABAP程序中通过IGS实现图片格式转换

例一：GIF 转 BMP

* Demo: GRAPHICS_IGS_IMGCONV_DEMO

* Dateiname der Bilddatei zum hochladen
PARAMETERS: p_fname TYPE file_table-filename OBLIGATORY.

* wenn die F4-Hilfe für den Dateinamen aufgerufen wird
AT SELECTION-SCREEN ON VALUE-REQUEST FOR p_fname.

  DATA: lv_rc TYPE i.
  DATA: it_files TYPE filetable.
  DATA: lv_action TYPE i.

* File-Tabelle leeren, da hier noch alte Einträge von vorherigen Aufrufen drin stehen können
  CLEAR: it_files.

* FileOpen-Dialog aufrufen
  TRY.
      cl_gui_frontend_services=>file_open_dialog( EXPORTING
                                                    file_filter = |gif (*.gif)\|*.gif\|{ cl_gui_frontend_services=>filetype_all }|
                                                  CHANGING
                                                    file_table  = it_files
                                                    rc          = lv_rc
                                                    user_action = lv_action ).

      IF lv_action = cl_gui_frontend_services=>action_ok.
* wenn Datei ausgewählt wurde
        IF lines( it_files ) > 0.
* ersten Tabelleneintrag lesen
          p_fname = it_files[ 1 ]-filename.
        ENDIF.
      ENDIF.

    CATCH cx_root INTO DATA(e_text).
      MESSAGE e_text->get_text( ) TYPE 'S' DISPLAY LIKE 'E'.
  ENDTRY.

START-OF-SELECTION.

  TRY.
      DATA: lv_filesize TYPE w3param-cont_len.
      DATA: lv_filetype TYPE w3param-cont_type.
      DATA: it_bin_data TYPE w3mimetabtype.

* Bild auf Appl. Server hochladen (binary)
      cl_gui_frontend_services=>gui_upload( EXPORTING
                                              filename   = |{ p_fname }|
                                              filetype   = 'BIN'
                                            IMPORTING
                                              filelength = lv_filesize
                                            CHANGING
                                              data_tab   = it_bin_data ).

* Konverterobjekt erzeugen
      DATA(o_conv) = NEW cl_igs_image_converter( ).

* MIME-Typen (Format) für input und output festlegen
      o_conv->input  = 'image/gif'.      " Quellformat ist ein GIF
      o_conv->output = 'image/x-ms-bmp'. " Ausgabeformat ist ein BMP

* neue Bildgröße festlegen
*  o_conv->height = '100'. " neue Höhe 100
*  o_conv->width = '100'.  " neue Breite 100

* Bildaten übergeben
      o_conv->set_image( blob      = it_bin_data
                         blob_size = lv_filesize ).

* Image konvertieren
      o_conv->execute( ).

* Anzahl Ergebnisbilder > 0
      IF o_conv->get_image_count( ) > 0.
* Bilddaten im Ausgabeformat holen
        o_conv->get_image( IMPORTING
                             blob      = it_bin_data
                             blob_size = lv_filesize
                             blob_type = lv_filetype ).

* Image lokal speichern
        cl_gui_frontend_services=>gui_download( EXPORTING
                                                  filename     = 'c:\temp\temp.bmp'
                                                  filetype     = 'BIN'
                                                  bin_filesize = lv_filesize
                                                CHANGING
                                                  data_tab     = it_bin_data ).
      ENDIF.
    CATCH cx_root INTO DATA(e_txt).
      WRITE: / e_txt->get_text( ).
  ENDTRY.

例二：参考GRAPHICS_IGS_IMGCONV_DEMO 程序，是SAP ERP中的一个demo程序.

这个程序可以从其他程序中调用

SUBMIT GRAPHICS_IGS_IMGCONV_DEMO. "Basic submit

SUBMIT GRAPHICS_IGS_IMGCONV_DEMO AND RETURN. "Return to original report after report execution complete

SUBMIT GRAPHICS_IGS_IMGCONV_DEMO VIA SELECTION-SCREEN. "Display selection screen of submitted report to user
