PLC的任意周期脉冲输出实现

在PLC的编程过程中，有时会用到定时器，也有时会用到周期性的输出，此时，可以使用PLC内部自带的地址，它可以实现周期十脉冲，但这个脉冲的周期选择往往很小，有时不能满足使用需求。所以，会用到任意周期脉冲输出。

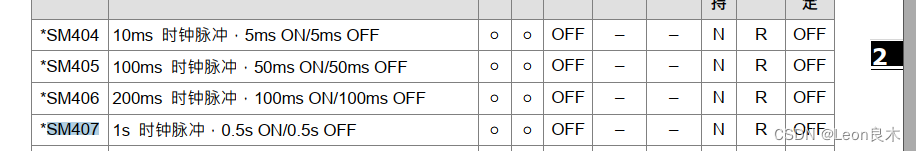

以台达PLC为例，SM404为10ms周期脉冲输出，SM405为100ms周期脉冲输出，SM406为200ms周期脉冲输出，SM407为1s周期脉冲输出，其ON/OFF状态各占脉冲周期的一半。

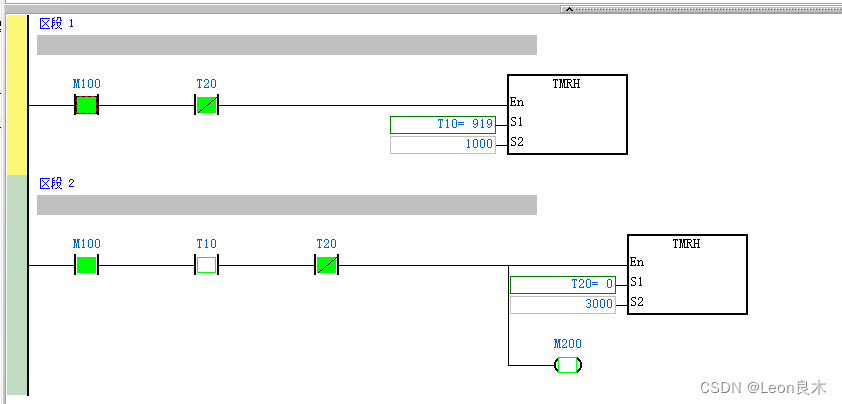

 下列程序实现了M200的3秒ON，1秒OFF，其中M100为启动/停止。

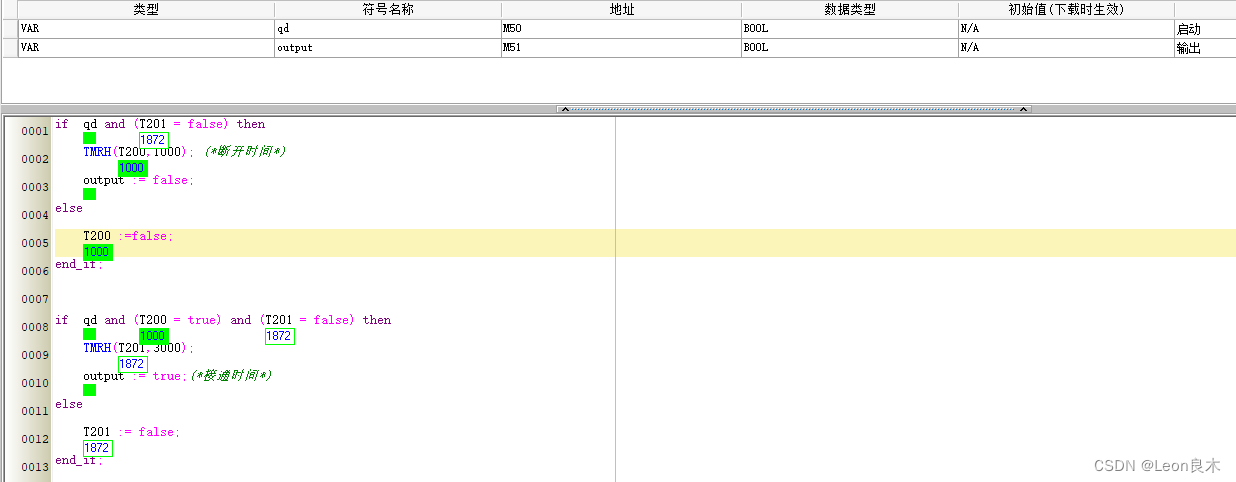

以下使用ST语言实现

qd为启动，output为输出。
