RJ45水晶头网线顺序出错排查

博客介绍了网线水晶头RJ45常用线序标准,包括T568A与T568B,一般用T568B。还说明了网线测试仪正常闪灯顺序,以及故障时的灯显示情况,如断路、乱序、短路等。最后给出线序出错的故障排查示例,剪掉水晶头重做即可。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

线序

网线水晶头RJ45常用的线序标准ANSI / TIA-568定义了T568A与T568B两种线序,一般使用T568B,水晶头8个孔对应的8条线颜色如下图:
在这里插入图片描述

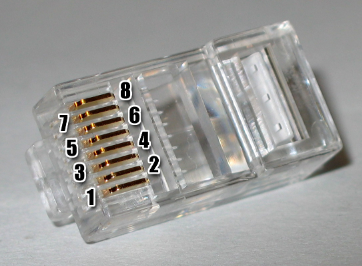

那1至8的编号,是从水晶头哪一面为参考呢,如下图,是水晶头金手指一面:
在这里插入图片描述

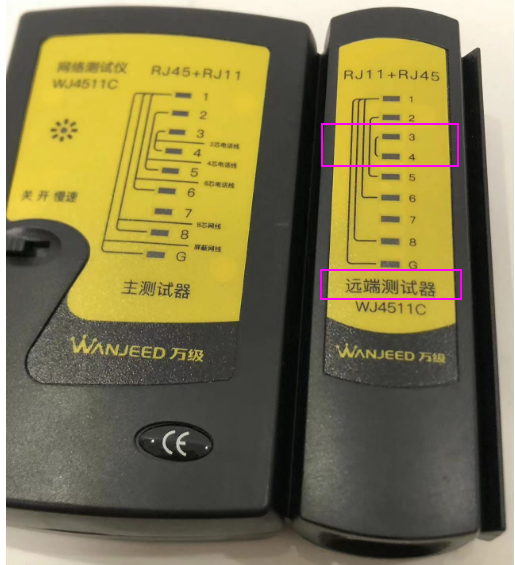

测试仪正常闪灯顺序

主测试器: 1-2-3-4-5-6-7-8-G(RJ45)
远程测试器:
1-2-3-4-5-6-7-8-G(RJ45)
1-2-3-4-5-6-----(RJ12)
1-2-3-4---------(RJ11)

注:不论网线顺序是否正确,主测试器的闪灯顺序都是一样,所以要从远程测试器查看。
在这里插入图片描述

故障时怎么看灯

若接线不正常,按下述情况显示:
1、当有一根网线如3号线断路,则主测试仪和远程测试端3号灯都不亮。
2、当有几条线不通,则几条线都不亮,当网线少于2根线联通时,灯都不亮。
3、当两头网线乱序,例2.4线乱序,则显示如下:
主测试器不变:1-2-3-4-5-6-7-8-G
远程测试端为:1-4-3-2-5-6-7-8-G(RJ45)
4、当网线有2根短路时,则主测试器显示不变,而远程测试端显示短路的两根线灯都微亮,若有3根以上(含3根)短路时,则所有短路的几条线号的灯都不亮。

故障排查示例——线序出错

主测试器打开电源开或者慢速,将网线插头分别插入主测试器和远端测试器。

主测试器顺序闪亮`1-2-3-4-5-6-7-8-G`
远端测试器亮灯顺序为`1-2-4-3-5-6-7-8-G`

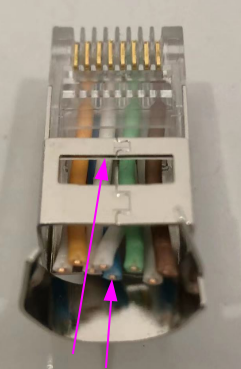

上述说明,3号与4号线顺序错了,网线两端都检查一遍。如下图,发现其中一个端的3与4顺序确实错了,水晶头剪掉重做即可。

正确顺序:白橙、橙,自绿、蓝,白蓝、绿,白棕、棕
下图实际:白橙、橙,蓝、自绿,白蓝、绿,白棕、棕

在这里插入图片描述

### FL-net 网线水晶头接线顺序 对于FL-net网线水晶头的接线,通常遵循两种国际标准:T568A 和 T568B。这两种标准主要用于定义双绞线在网络布线中的颜色编码方式。 #### T568A 标准下的接线顺序 在采用T568A标准时,具体的线序如下: 1. 白绿色 (White-Green) 2. 绿色 (Green) 3. 白橙色 (White-Orange) 4. 蓝色 (Blue) 5. 白蓝色 (White-Blue) 6. 橙色 (Orange) 7. 白棕色 (White-Brown) 8. 棕色 (Brown) 此排列适用于某些特定场景下制作直通电缆或交叉电缆[^1]。 #### T568B 标准下的接线顺序 而依据更为常见的T568B标准,则应按下列次序安排各条导线的颜色: 1. 白橙色 (White-Orange) 2. 橙色 (Orange) 3. 白绿色 (White-Green) 4. 蓝色 (Blue) 5. 白蓝色 (White-Blue) 6. 绿色 (Green) 7. 白棕色 (White-Brown) 8. 棕色 (Brown)[^2] 值得注意的是,在实际操作过程中,无论是选择哪种标准,都应当保持两端的一致性以确保通信正常工作。此外,完成接线后建议通过专业的网线测试工具验证线路质量,确认无误后再投入使用[^3]。 ```python def check_cable_sequence(sequence): t568a = ['白绿', '绿', '白橙', '蓝', '白蓝', '橙', '白棕', '棕'] t568b = ['白橙', '橙', '白绿', '蓝', '白蓝', '绿', '白棕', '棕'] if sequence == t568a: return "符合T568A标准" elif sequence == t568b: return "符合T568B标准" else: return "符合任何已知的标准" # 示例调用函数检查给定序列是否符合任一标准 print(check_cable_sequence(['白橙', '橙', '白绿', '蓝', '白蓝', '绿', '白棕', '棕'])) ```
