一、软件获取
网盘链接 直戳跳转
二、软件基本功能介绍
1、接收区
接收区就是接收外部设备给串口助手的信息 发送什么就会接收什么 要注意发送和接收格式一样 不然会乱码

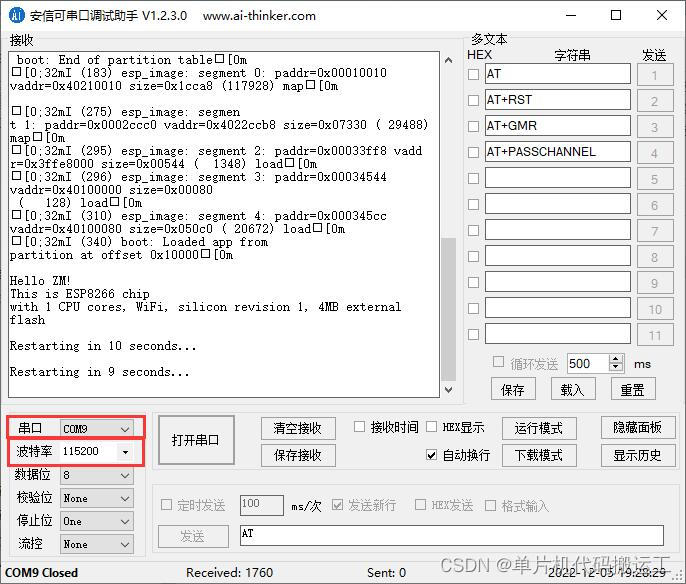

2、串口通信参数配置区
一般配置串口号和波特率 其他配置没有特别要求可不配置

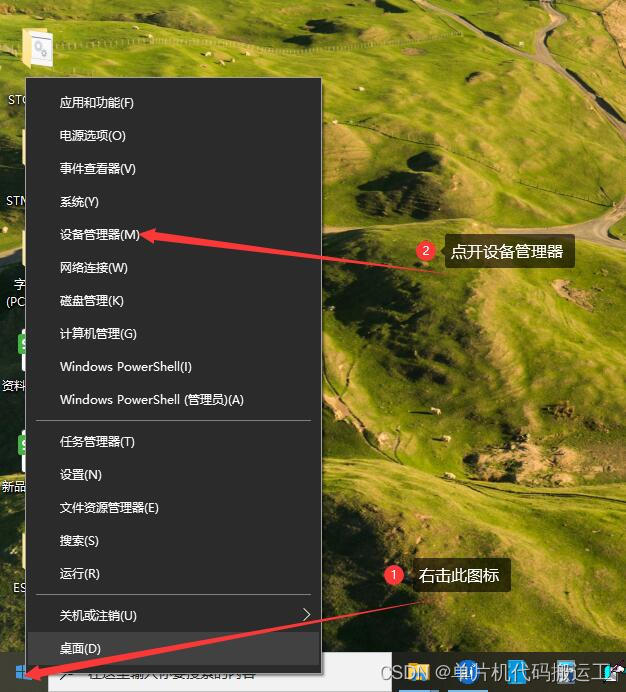

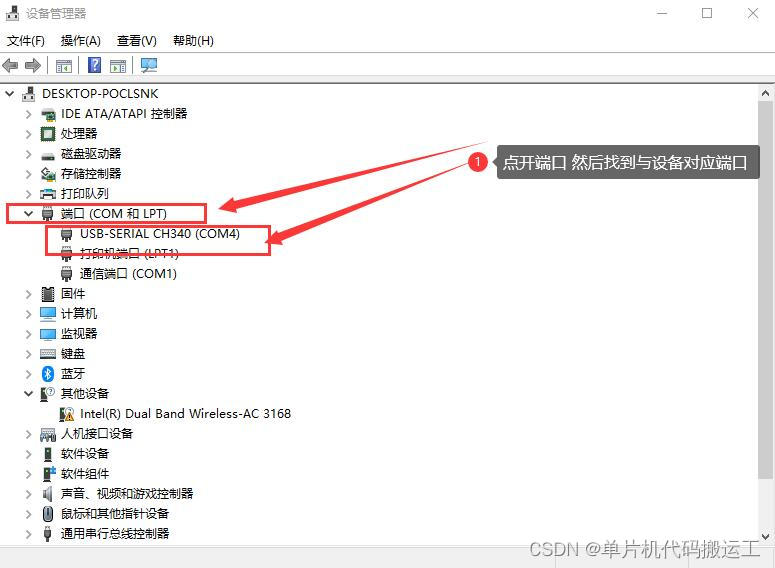

串口端号不知道可以到设备管理器中看下，步骤如下

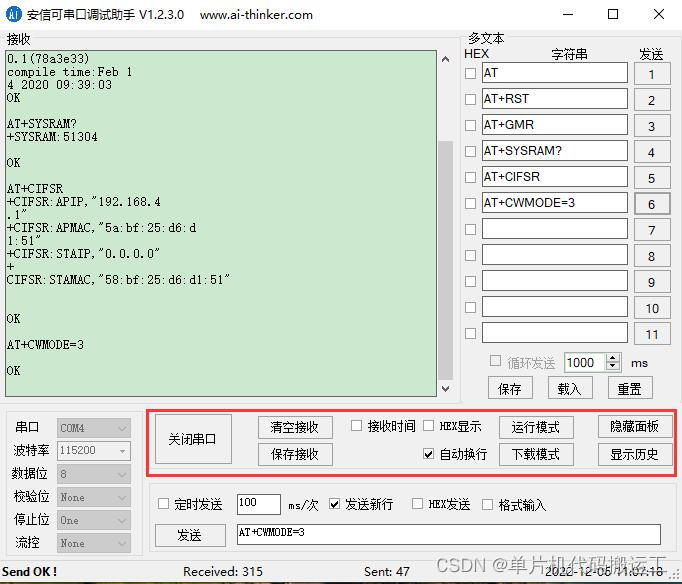

3、串口打开关闭与其他设置区域
设置好端口和波特率后就可点打开串口
清除接收：是接收区内容全部清空 方便下载再次接收新消息
保存接收：保存当前接收区域的内容 有重要信息或者需要对比其他信息时候可以先保存
接收时间：勾选后接收到的每条信息会带有时间信息
HEX显示：勾选后接收区以十六进制显示
自动换行：此处是给接收区内容自动换行 接收到一次信息后自动换行 勾选后接收信息方便对比 观察
运行模式 ：用ESP8266测了下 和复位有点像 其他功能未知
下载模式 ：没看到说明 猜测是配置成下载模式的，此模式下发送指令无响应
显示历史 ：试了下 点了后会显示上一次多文本框内输入过的内容
隐藏面板：这个是多文本串口区域隐藏是显示选项 按下后会隐藏起来 接收区更大 按下后显示的是 扩展面板 再点一次扩展面板 多文本区就会弹出

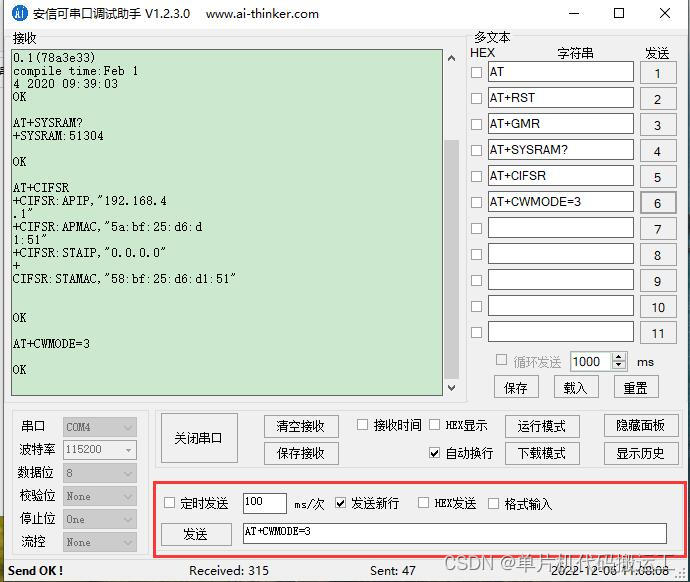

4、手动发送区域
发送：发送后有个框 可输入需要发送内容
定时发送：先在定时发送后面输入定时发送时间间隔 单位是MS/次 输入时间后勾选定时发送 之后会自动按设定时间间隔发送
发送新行：勾选后相当于在发送内容后加上回车换行 与\r\n效果类似
HEX发送：勾选后以十六进制发送
格式输入：无说明 目前还没用过
5、多文本发送区
HEX:勾选后以十六进制发送 不勾选则是文本字符串方式发送
字符串：需要发送内容 一般为了配置指令方便 会一次输入多条指令 便于配置 不用重复在发送区输入指令
发送：对应位置的1-11点哪个就是发送对用前面字符串框内内容
循环发送：测试发现无法使用
保存：即保存多文本所有指令
载入:当有保存好的指令后 可以选之前保存的 即可一次全部载入
重置:清除多文本内容
6、辅助区域
Send OK!:发送且有返回会显示 但是不代表指令是对的
Received:接收字节数 在格式不对但是不知道有没有接收到时 可以看下接收自己数 有变化的话就是有接收 这时候考虑格式不对应
Sent：发送字节数
当前时间：就是当前的是个时间
三、注意事项
- 使用过程注意波特率 端口需要匹配
- 使用串口通信注意接线 一般都是TX 对 RX RX对TX
- 部分模块或者系统板对USB线有要求 可能识别不到 可更换线试试
- 发送指令注意格式 注意是否带回车换行
- 同一端口只能打开一个串口助手
