节日循环彩灯电路逻辑设计(使用74LS194二片)

实验要求设计一个节日循环彩灯逻辑电路,彩灯的数量为八盏,要求亮的一盏灯在八盏中能够自由移动。(彩灯由数字实验箱的发光二极管替代)

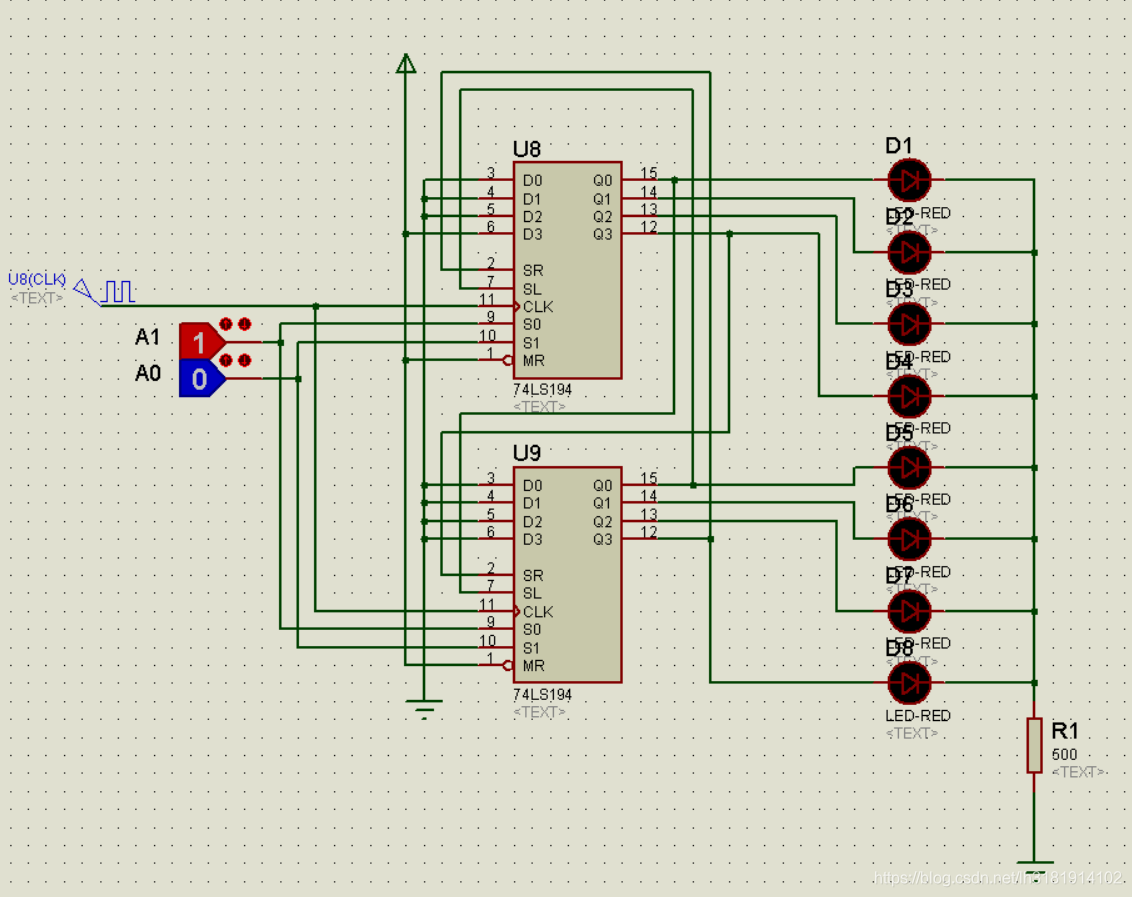

仿真图
如图,可以通过改变A1,A0的状态来改变发光二极管的亮灭顺序是从上往下还是从下往上。
当A1,A0=1,1时,U8,U9的Q0-Q3端会输出D0-D3的电位状态;
当A1,A0=0,1时,开始上移;
当A1,A0=1,0时,开始下移;
R1的作用是防止Q0-Q3的状态不定或变灰。
