74LS160和74LS194设计流水灯循环

在灯红酒绿的时代，彩灯循环无处不在！

题目：现利用74LS194双向移位寄存器两片和74LS160同步十进制计数器一片实现简单的一个彩灯电路循环电路，要求8个彩灯在开始时清零，再依次从左到右亮，从右到左灭，不断重复循环，如下表所示为灯的状态转换。D0,D1,...,D7表示八个灯，0表示灯灭状态，1表示灯亮状态。

CP	D0	D1	D2	D3	D4	D5	D6	D7
1	0	0	0	0	0	0	0	0
2	1	0	0	0	0	0	0	0
3	1	1	0	0	0	0	0	0
4	1	1	1	0	0	0	0	0
5	1	1	1	1	0	0	0	0
6	1	1	1	1	1	0	0	0
7	1	1	1	1	1	1	0	0
8	1	1	1	1	1	1	1	0
9	1	1	1	1	1	1	1	1
10	1	1	1	1	1	1	1	0
11	1	1	1	1	1	1	0	0
12	1	1	1	1	1	0	0	0
13	1	1	1	1	0	0	0	0
14	1	1	1	0	0	0	0	0
15	1	1	0	0	0	0	0	0
16	1	0	0	0	0	0	0	0
1	0	0	0	0	0	0	0	0

思路分析：

1.74LS194的设计思路

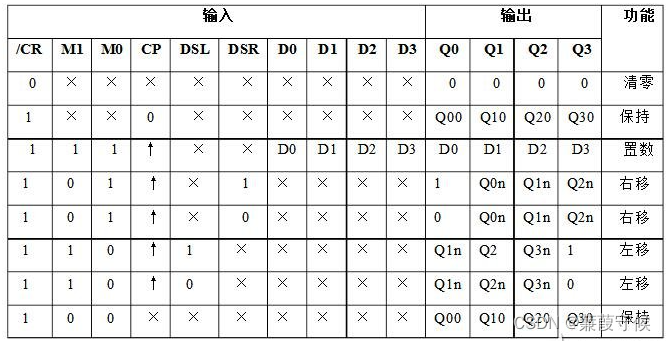

在设计电路时，我们发现74LS194双向移位寄存器的功能表为：

74LS194在上升沿到达时，进行左/右移位，如灯的状态转换图所示，先左移位，不断输送1，使得D0,D1,...,D7从左到右依次变亮，然后右移位，不断输送0，使得D0,D1,...,D7从右到左依次变暗。

因此额外的时钟信号需要保证两片74LS194实现双向8进制，共16进制。并且要求实现如下的循环

00000000->00000001->00000011->00000111->00001111->00011111->00111111->01111111->11111111->01111111->00111111->00011111->00001111->00000111->00000011->00000001->00000000

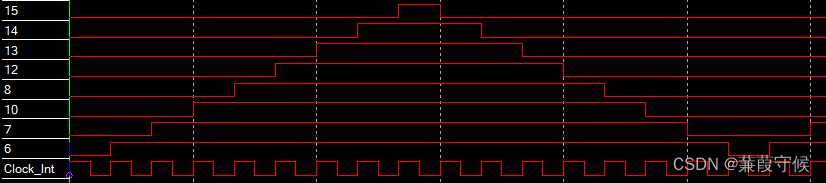

画出对应的时序图如下：

注：左侧数字从下到上依次表示D0,D1,...,D7，左侧Clock_Int表示时钟信号。

因此欲实现从左到右依次变亮的功能，则需要先将两片74LS194的4位双向移位寄存器自拓展为双向8位移位寄存器。先通过左移位，不断将1输入，再右移位，不断将0输入。

2.74LS160的设计思路

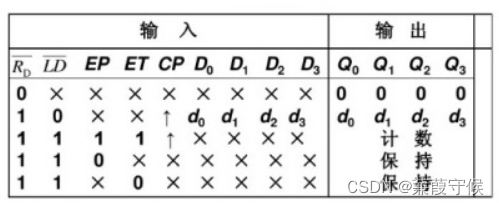

74LS160真值表如下：

现在已经实现了左移-依次变亮和右移-依次变暗的功能，那么将左移变为右移，即为使用74LS160的目的。

如下面电路图所示：笔者使用了1片74LS160以实现当最后一个灯变亮时，控制74LS160发出信号使得74LS190的右移位转化为左移位。并且当第一个灯变暗时，控制74LS160发出信号使得74LS190的左移位转化为右移位。

当D7从0->1时，为上升沿，控制74LS160的CP，使得74LS160实现计数功能，QA输出从0->1，当D0由1->0时，控制74LS160的CLR（异步清零端）实现QA输出1->0，从而控制由左移变为右移。

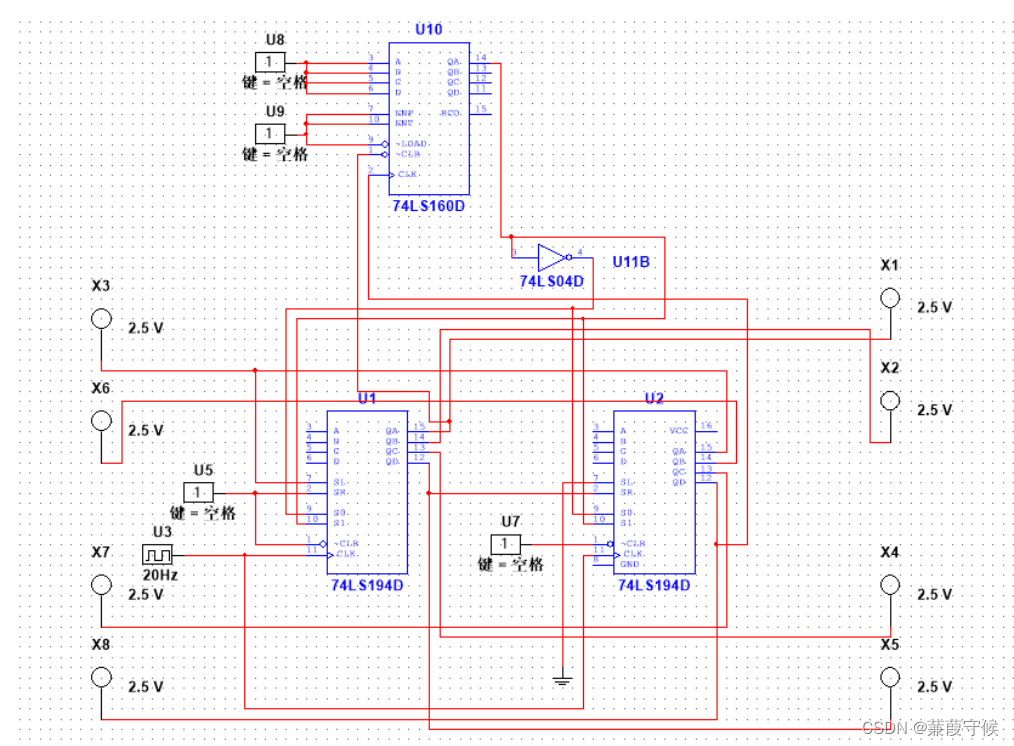

数字电路图：

总结

数字电路设计的关键在于灵活运用各个器件的功能，并根据功能表和状态转换图实现对应的逻辑功能，以达到具体的实际应用。

本题中使用了74LS160和74LS194两种电路，设计的关键在于将由左移变为右移。

2024/7/17补：

Multisim电路分享：

设计.7z: https://474b.com/f/51439519-1323775681-58cccd?p=2886 (访问密码: 2886)
压缩包密码：请私信；
