stm32 74hc595外扩io 调试记录

本文使用的测试代码如下

(1条消息) stm3274hc595外扩io调试工程，软件代码2片74hc595级联外扩IO资源-CSDN文库

有个项目对成本比较敏感，又想用ST的片子，输出管脚比较多，就考虑外扩IO，也有一些外扩IO的片子但是用下来成本就比较高了，还好这些都是一些输出IO，没有什么特别要求，例如输出PWM之类的。

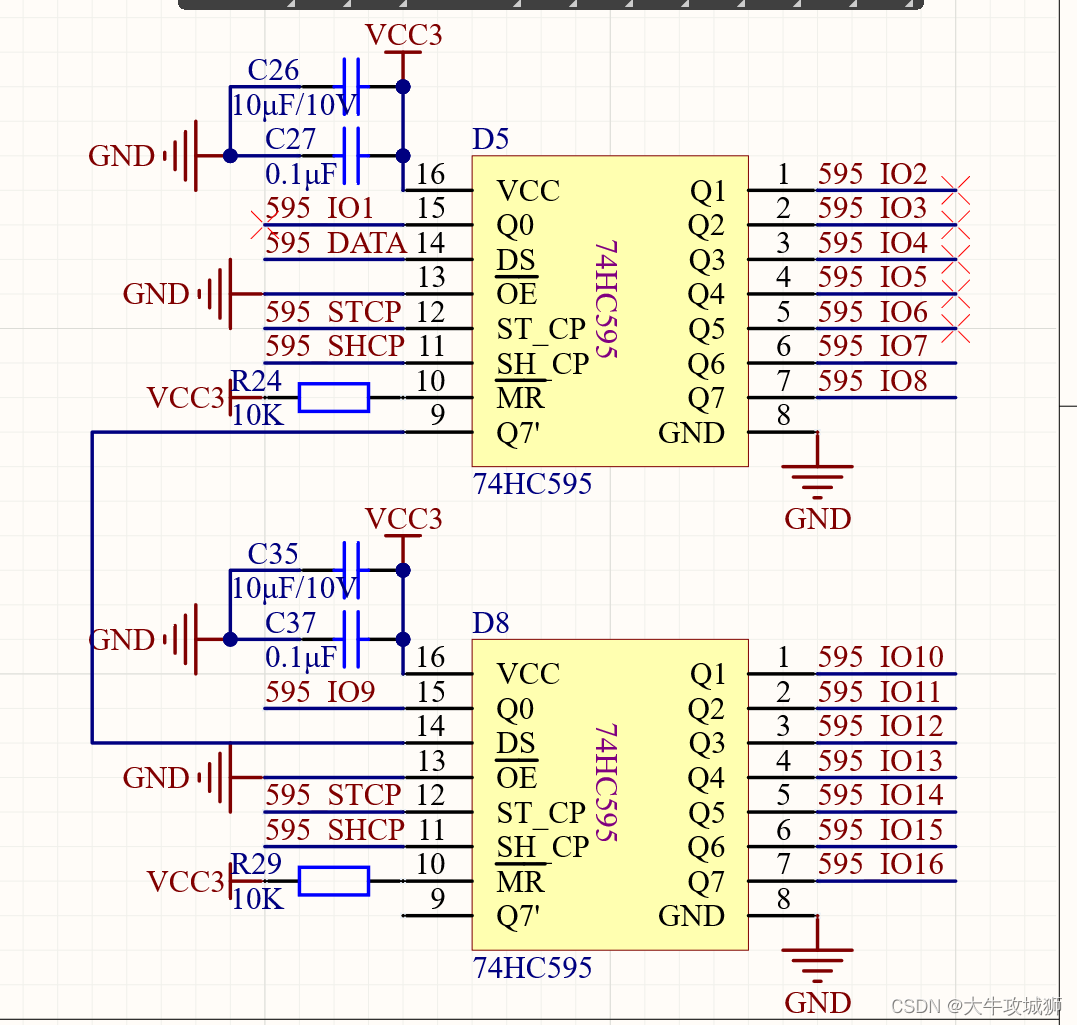

这里采用两片74hc595进行级联，外扩16路IO，原理图如下所示

74hc595的基本资料，网上比较多了，这里做个简单说明

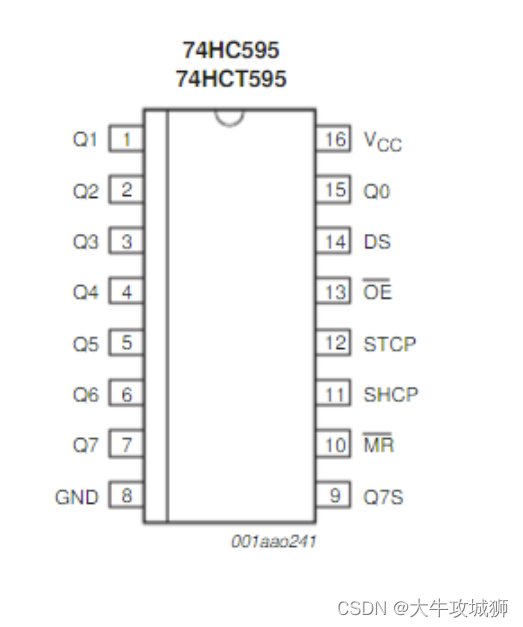

管脚说明：

14脚：DS（SER），串行数据输入引脚
13脚：OE，输出使能控制脚，它是低电才使能输出，所以接GND
12脚：RCK（STCP），存储寄存器时钟输入引脚。上升沿时，数据从移位寄存器转存到存储寄存器。
11脚：SCK（SHCP），移位寄存器时钟引脚，上升沿时，移位寄存器中的bit 数据整体后移，并接受新的bit（从SER输入）。
10脚：MR，低电平时，清空移位寄存器中已有的bit数据，一般不用，接 高电平即可。
9 脚 ：串行数据出口引脚。当移位寄存器中的数据多于8bit时，会把已有的bit“挤出去”，就是从这里出去的。用于595的级联。
Q0~Q7：并行输出引脚
使用参数：

VCC：2V~6V，5V最好
IQn：± 35mA
注意事项：

第一个从SER送入的bit将会从Q7出去。

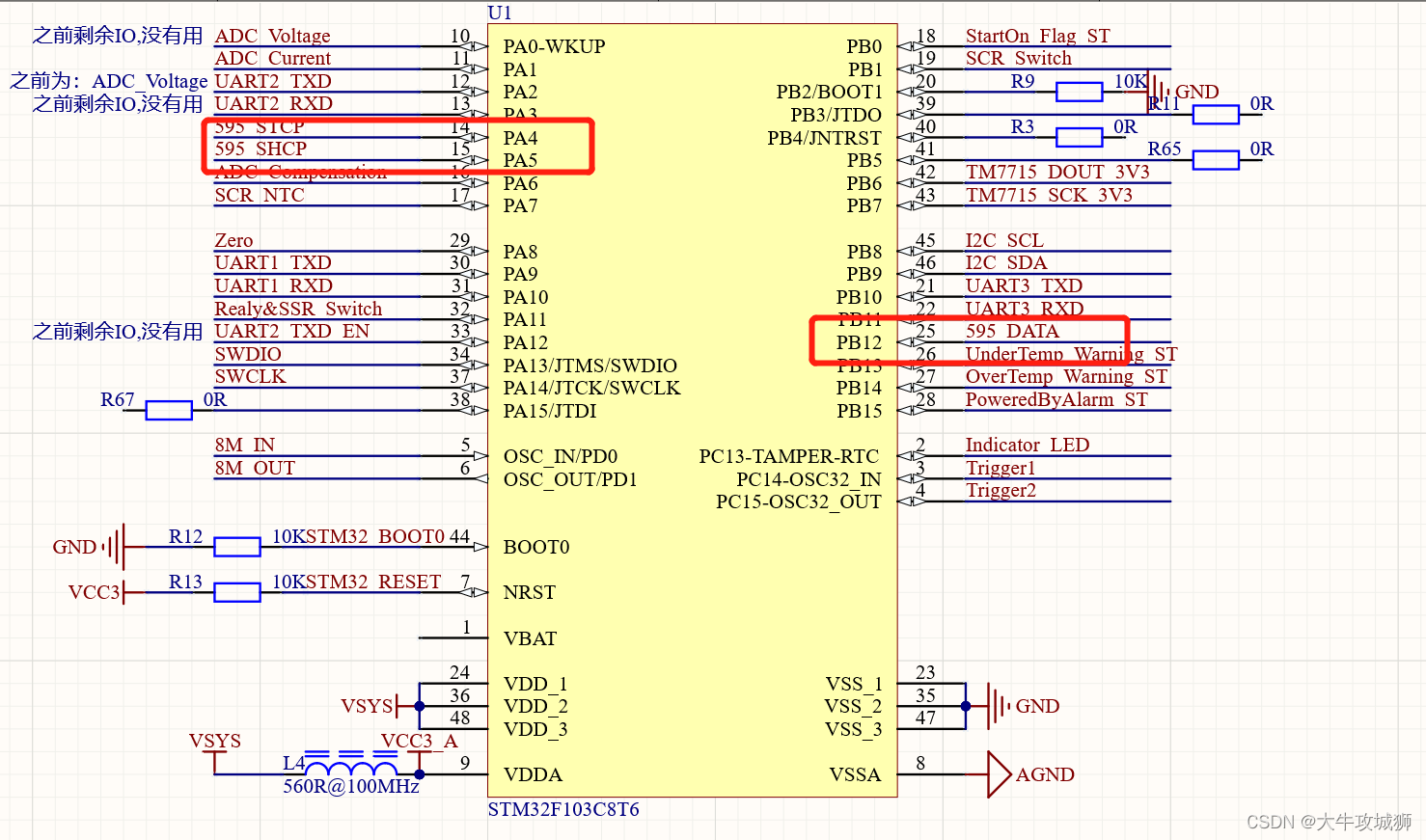

原理图

主函数进行测试

	  //测试输出管脚，周期拉高拉低
	  HC595Init(0);
	  HAL_Delay(1000);
	  HC595Init(0xffff);
	  HAL_Delay(1000);


74hc595写入数据函数

static void HC595SendData(uint16_t OutData)
{
	unsigned char i;
	for (i = 0; i < 16; i++) //
	{
		SHCP595(0);  //时钟线底
		//hc595Dly(50);
		if ((OutData & 0x8000) == 0x8000) //
		{
			DATA595(1); //
		}
		else
		{
			DATA595(0); //
		}
		OutData = OutData << 1; //
		SHCP595(1);          //
		//hc595Dly(50);
	}
	//上升沿输出数据
	STCP595(0);
	//hc595Dly(50);
	STCP595(1);
}

调试过程发现，拉高拉低时序过程中不用加入延时函数

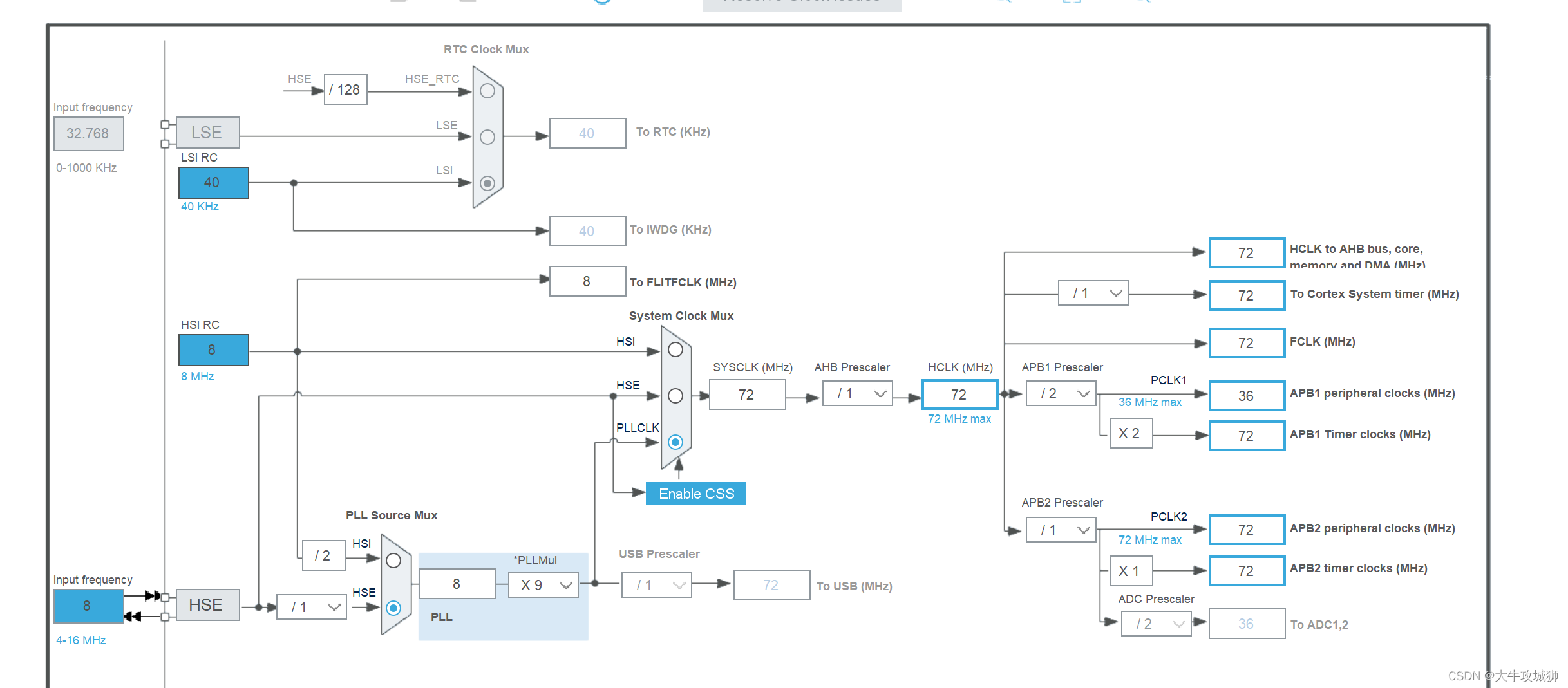

这样加快了对hc595的写入，如果移植改函数，需要注意一下时钟的主频，我这里使用的时钟主频是72M

如下图所示

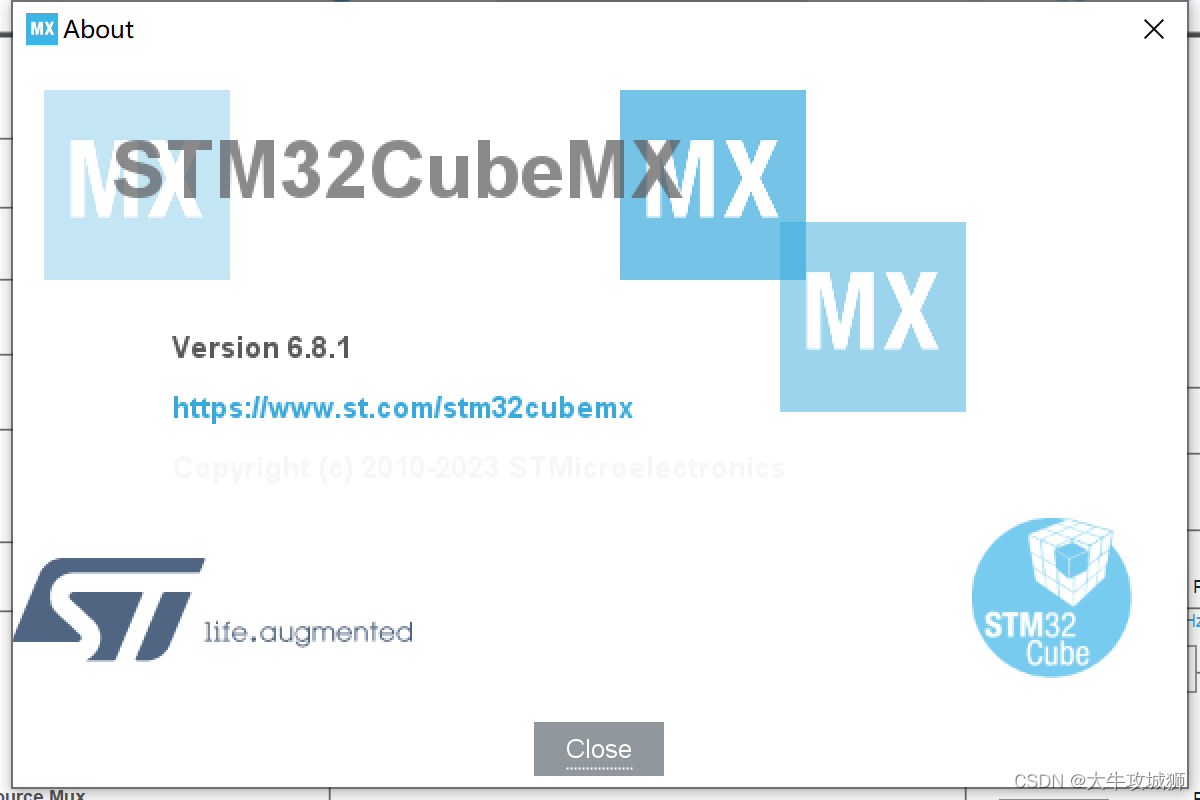

使用的stm32cubemx版本如下
