计算机网络实验一 使用eNSP搭建基础网络

实验一 使用eNSP搭建基础网络

一、实验目的：

• 掌握eNSP模拟器的基本设置方法
• 掌握使用eNSP搭建简单的端到端网络的方法
• 掌握在eNSP中使用Wireshark捕获IP报文的方法

二、实验环境：

• 配置网卡的计算机。
• 华为eNSP模拟软件。
• 交换机与路由器。

三、实验内容

• 熟悉华为eNSP模拟器的基本使用，使用模拟器自带的抓包软件捕获网络中的报文，以便更好地理解IP网络的工作原理。

四、实验步骤

1.启动eNSP

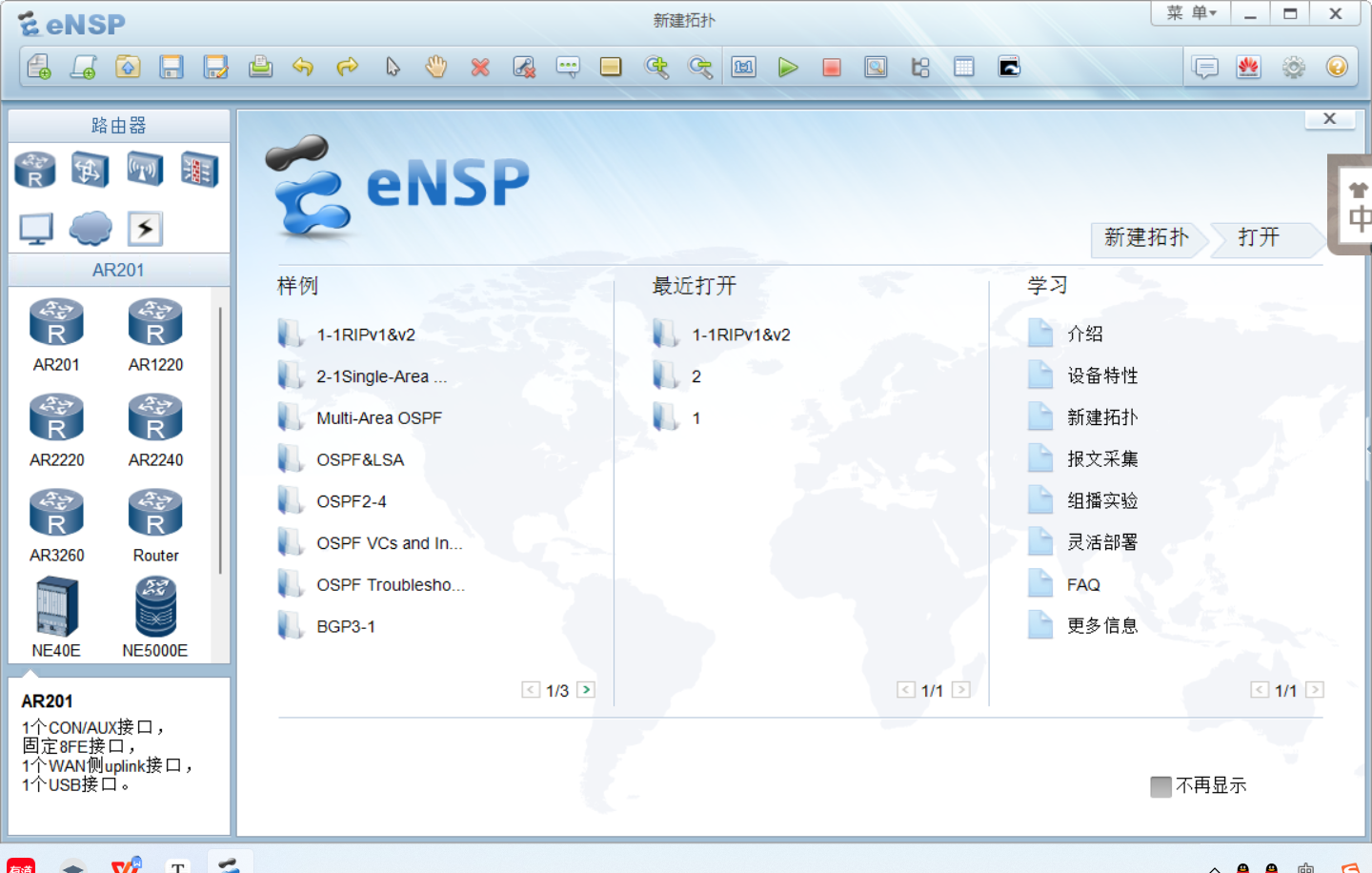

eNSP模拟器的启动与初始化界面。通过模拟器的使用将能够快速学习与掌握TCP/IP的原理知识，熟悉网络中的各种操作。开启eNSP后，将看到如下界面。左侧面板中的图标代表eNSP所支持的各种产品及设备。中间面板则包含多种网络场景的样例。

• 单击窗口左上角的“新建”图标，创建一个新的实验场景。
• 可以在弹出的空白界面上搭建网络拓扑图，练习组网，分析网络行为。

2.建立拓扑

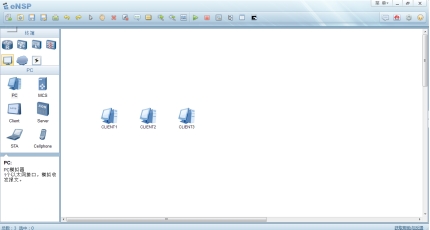

添加PC:在左侧面板顶部，单击“”图标。在显示的终端设备中，选中“”图标，把图标拖动到空白界面上，使用相同步骤，拖动三个PC图标到空白界面上,并双击设备名称改名为PC1,PC2,PC3。

​

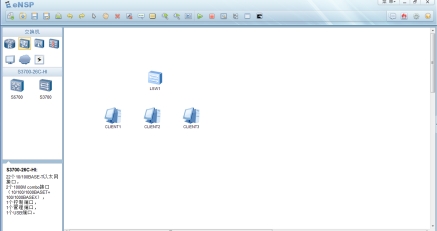

• 添加交换机：在左侧面板顶部，单击“”图标。在显示的交换机中，选中S3700图标，把图标拖动到空白界面上，

3.建立物理连接

在左侧面板顶部，单击“”图标。在显示的连接中，选中图标，单击设备选择端口完成连接。设备端口连接关系如下。其中e表示以太网端口。

• PC1 e0/0/1-------LSW1 e0/0/1

• PC1 e0/0/1-------LSW1 e0/0/2

• PC1
