ST-LINK Utility安装和使用教程

所需安装包
链接：https://pan.baidu.com/s/1c-NIKXIm0pV6i8aVHvuGrA
提取码：6666

ST-LINK Utility安装和使用教程

1. 安装ST-LINK Utility

1. 以管理员身份打开“STM32 ST-LINK Utility v4.5.0”

2. 点击"Next"

3. 点击"Yes"

4. 选择安装位置，并点击Next。(我这里默认地址)

5. 点击"Finish",完成安装

6. 弹出了驱动安装框，点击"下一页"

7. 点击"完成"

2. ST-LINK的SWD和JTAG接口

1. JTAG和SWD接口

JTAG是标准的接口

SWD是JTAG的精简接口，四根线就可以调试单片机，我们学习常用的就是这个接口

2. 市面上的Mini ST-Link

3.买开发板给的ST-LINK

3. ST-LINK Utility连接单片机并读取数据

1. 给单片机供电，并用sT-LINK将单片机连接到电脑

2. 双击打开“ST-LINK Utility”

3. 选择第三个按钮连接单片机(第四个按钮为断开连接)

右上方会显示芯片的部分信息，正中显示单片机Flash存储的数据

可以改变读取数据的大小，上图读取了4kb的大小(通过"size:0x1000"判断出的),可以看到Flash size为

1MB，要读到Flash的全部数据，要把size改为0x100000，可以把数据改为8位数据显示

点击保存按钮可以将数据保存下来，（需选择要保持的位置），保存数据的多少取决于读取size的大小 。常用的保存格式为bin格式和hex格式

hex文件比bin文件多了地址的信息，当烧入bin文件时，需要手动输入起始地址

4. ST-LINK Utility擦除扇区

点击Target–>Erase Sectors…

在这里看到芯片一共有多少个扇区，可以看到每个扇区的大小

选择特定的扇区，或者select all后，点击Apply进行扇区的擦除，擦除后所有数据位变为1，即八位数据都为0xFF。

5. 加载固件文件烧录编程

1. 准备开发工具生成的bin或hex文件

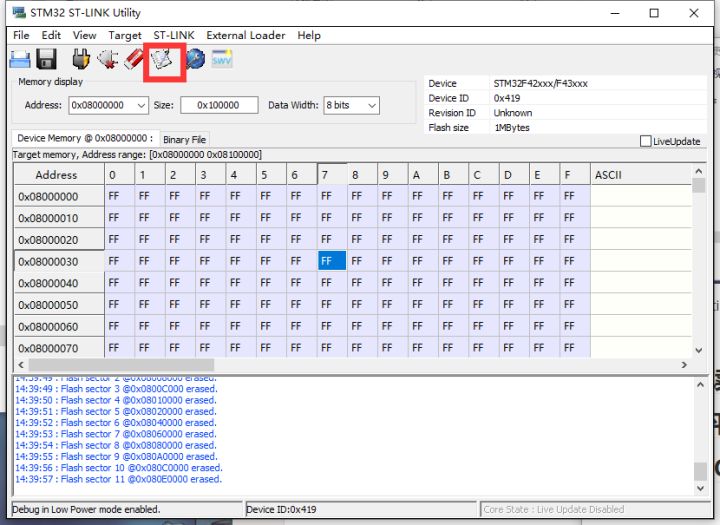

2. 点击ST-LINK Utility第6个编程按钮

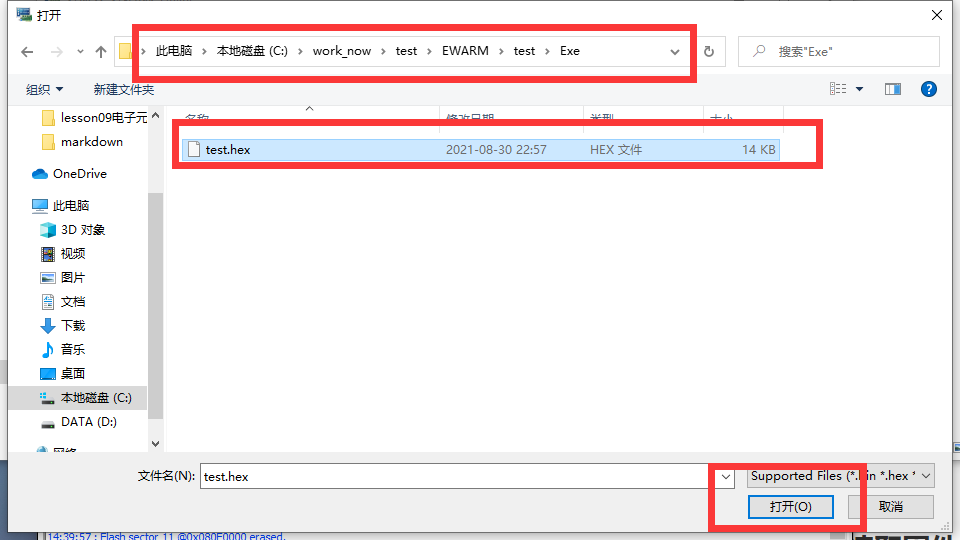

3. 选择hex或bin文件的位置

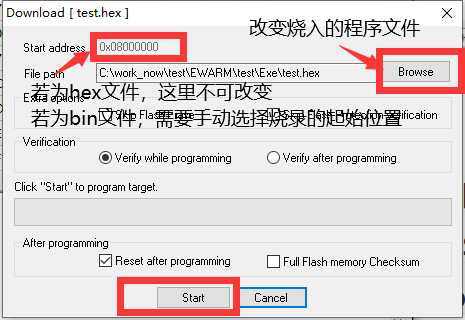

4. 点击Start烧录程序

6. 直接擦除芯片

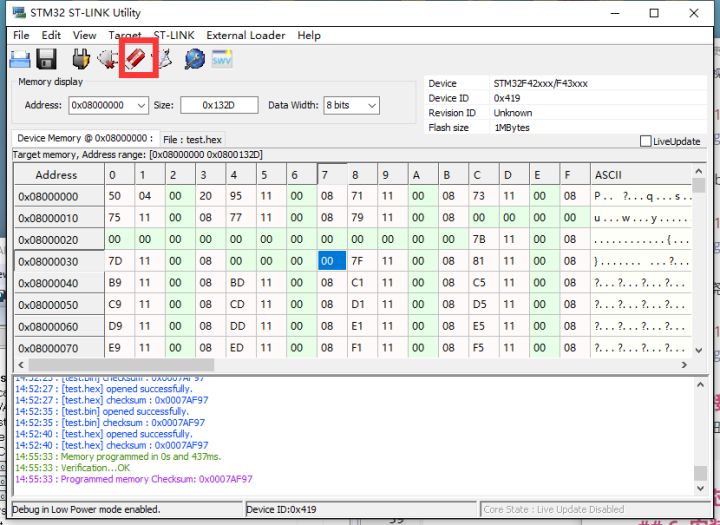

点击橡皮按钮
